Корпус платы контроллера ЧПУ LowRider v3 Jackpot с дополн...

ПРИМЕЧАНИЕ. Теперь доступна новейшая версия 2.0 этой модели — нажмите здесь.
ПРИМЕЧАНИЕ. Это версия 1.1. Если вы искали v1.0 — нажмите здесь.

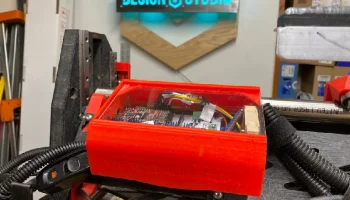

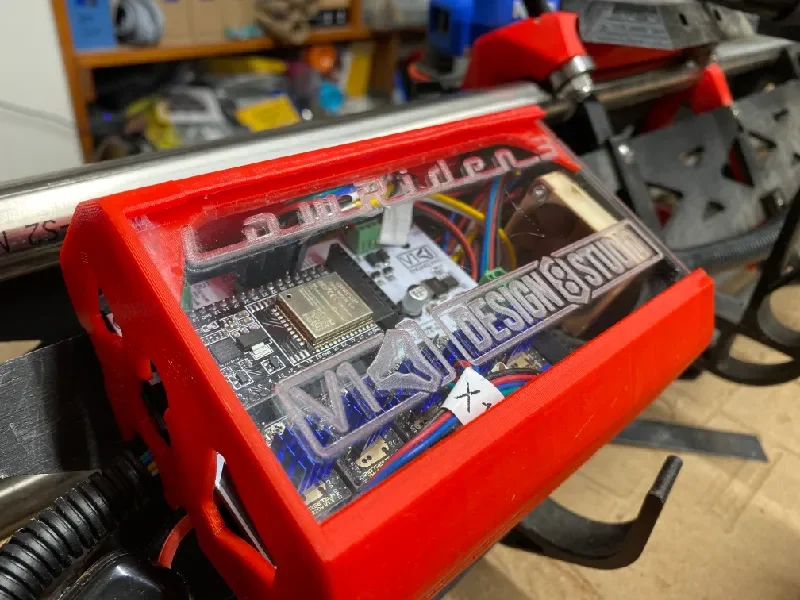

Примечание. По состоянию на 16 ноября 2023 г., в дополнение к предыдущим изменениям в ремиксах, сегодня я добавил файлы SVG для гравировки окна из плексигласа, чтобы добавить логотипы для «LowRider 3» и «V1 Engineering» и/или «LowRider 3» и «V1E» и «Design8Studio». Гравировку можно выполнить л��зером (как я сделал, используя свой CO2-лазер) или V-образной фрезой на ЧПУ (как показано в мейке @Dgkeith237) — я добавил варианты гравировки перед установкой окна и после установки. Разница заключается в размере контурного прямоугольника, который, если вы уже вырезали окно, следует использовать только для размещения и выравнивания перед гравировкой логотипов. Вот графические опции, которые теперь включены:

В V1E, LowRider 3 и Design8Studio logotypes.svg:

С логотипами V1E, LowRider 3 и Design8Studio (для гравировки после установки).svg:

С V1E, LowRider 3 logotypes.svg:

С V1E логотипы LowRider 3 (для гравировки после установки).svg:

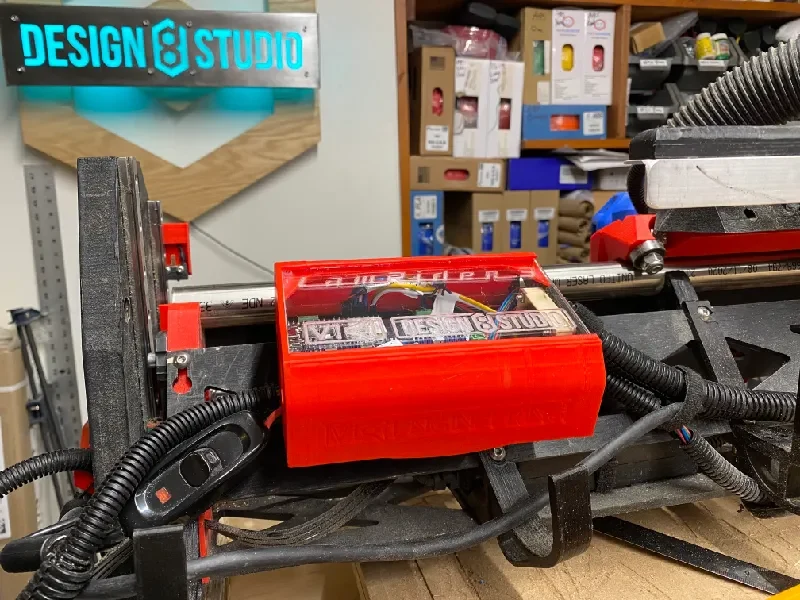

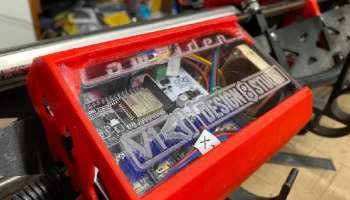

Я выгравировал крышку с помощью CO2-лазера мощностью 100 Вт, скорости 300 мм/сек и мощности 45%.

При очистке мусора избегайте использования вяжущих средств и т. д. (в том числе спирта, WD-40 и т.п.), так как это приведет к появлению микротрещин по краям гр��вюры. Я допустил эту ошибку (спирт), но потом смог ее исправить осторожным применением тепловой пушки. Будьте осторожны с тепловым пистолетом, так как вы можете его перегреть, образовать пузыри и рябь и испортить внешний вид. На этот раз я не допустил последней ошибки, но я уже совершал эту ошибку раньше в другом проекте. (Мы надеемся, что открытый обмен ошибками не позволит кому-то другому совершить те же ошибки.)

Изменения в этом ремиксе «v1.1»:
Переходим к БАЗЕ:
Создано дополнительное пространство для проводки, обрезав ненужную толщину, оставшуюся от предыдущего ремикса «добавить 25 мм». т. е. «Убрал немного жира».

БАЗА «до» — v1.0:

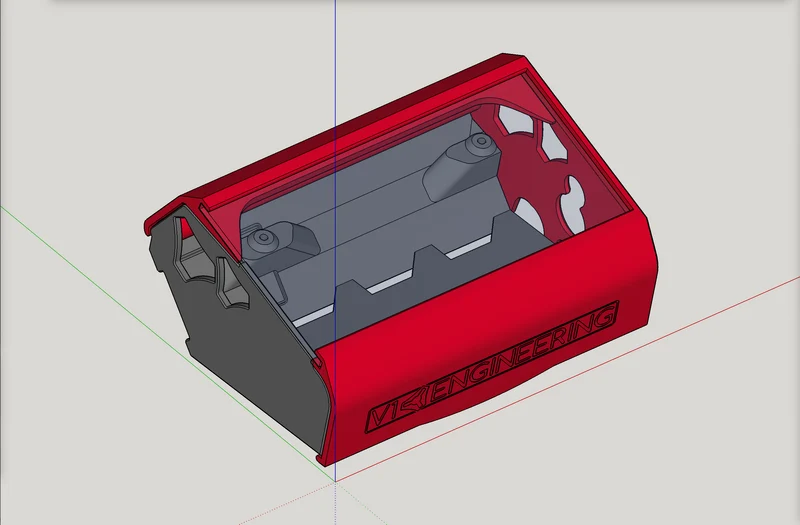

БАЗА «после» — v1.1:

Изменения в LID:
Сделали «подоконники» немного глубже, чтобы было легче скрыть неприглядный клей, который в противном случае был бы виден после прикрепления окна, и чтобы можно было больше прощать, если акриловая часть окна будет обрезана не идеально.

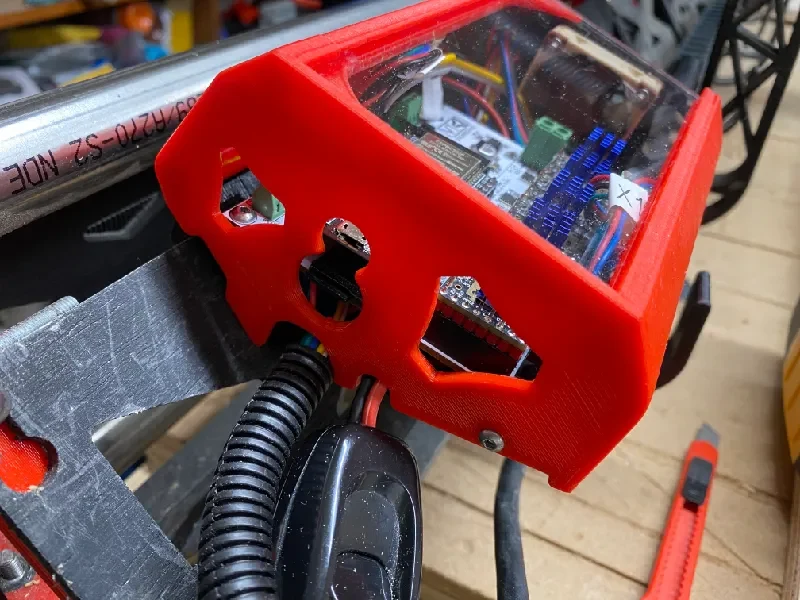

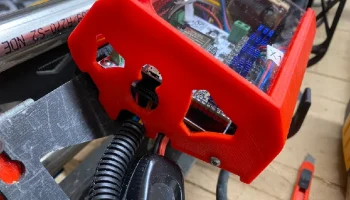

Добавлены выемки в нижней части крышки, чтобы проводка могла проходить именно туда, а не «продеваться в отверстие» — позволяя устанавливать/снимать крышку, не разбираясь в процессе с проводкой, и не нарушая проводку. Смотрите мой комментарий ниже отсюда:

В своих различных ремиксах на корпуса СКР я надрезал нижнюю часть крышки, чтобы ее можно было снять, не продевая провода в отверстия, и только сейчас мне пришлось вручную делать надрезы в этой крышке, чтобы создать выемку внизу, чтобы ствол проводов мог выходить без завязывания между Джекпотом и крышкой.

LID «до» — v1.0:

LID «после» — v1.1:

Вся остальная информация скопирована и вставлена из релиза «v1.0» (кроме обновленных фотографий/рендеров):

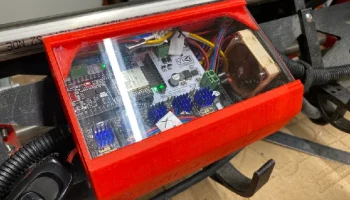

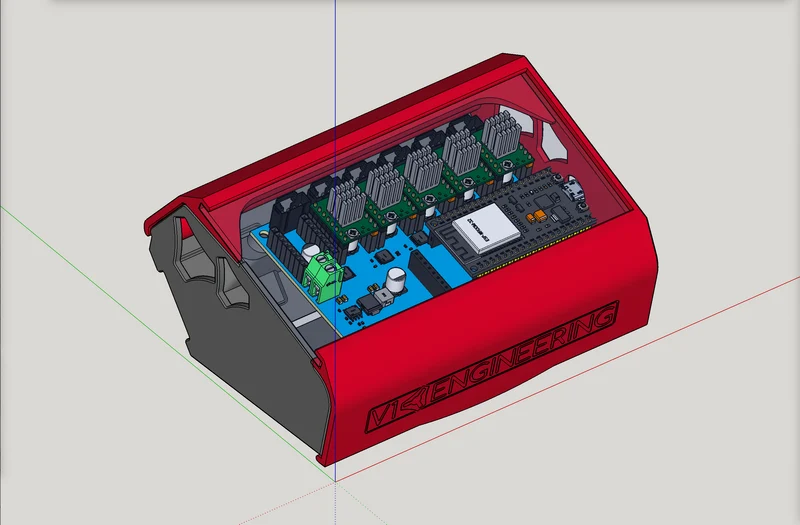

LowRider v3 CNC: новая плата Jackpot с установленными радиаторами:

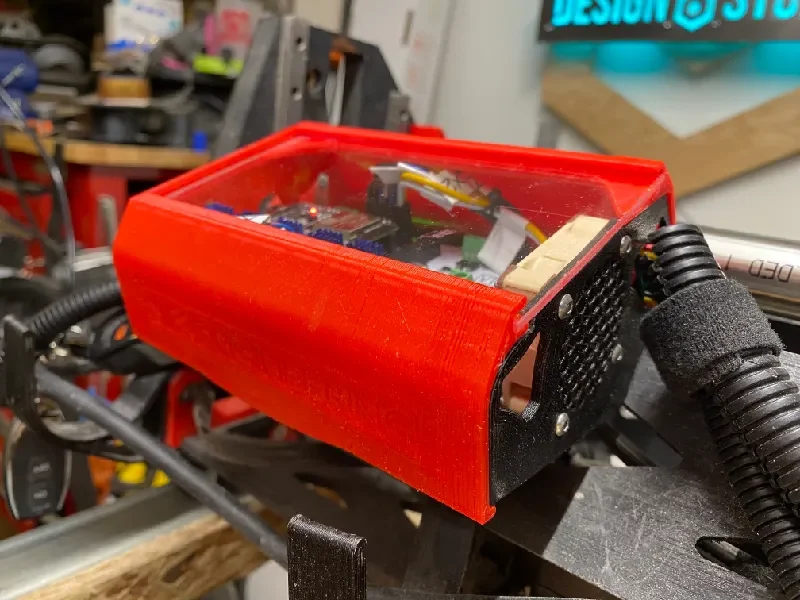

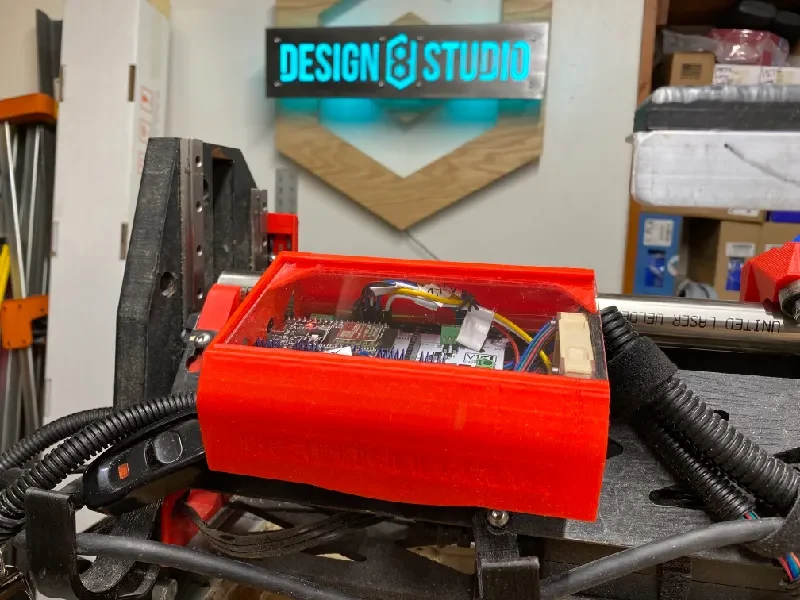

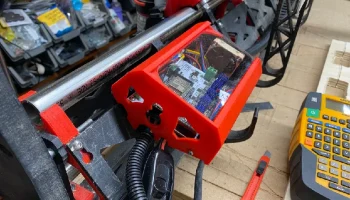

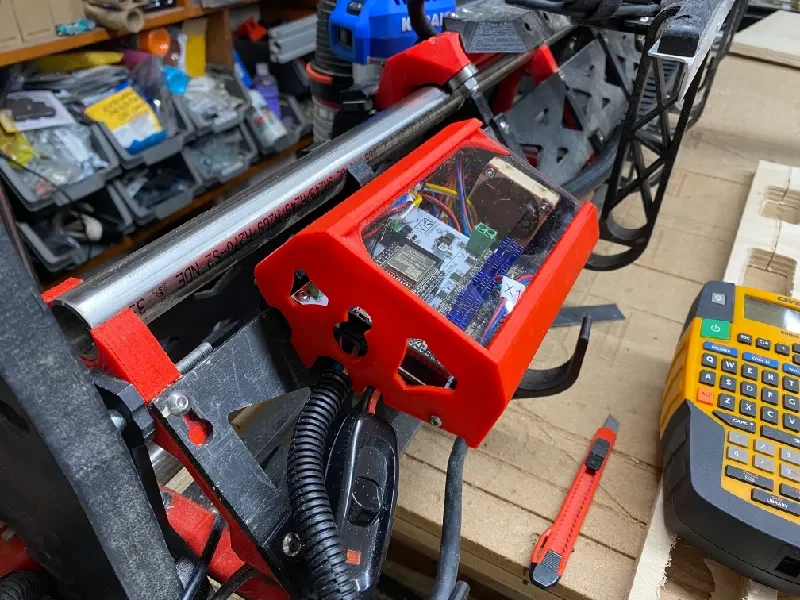

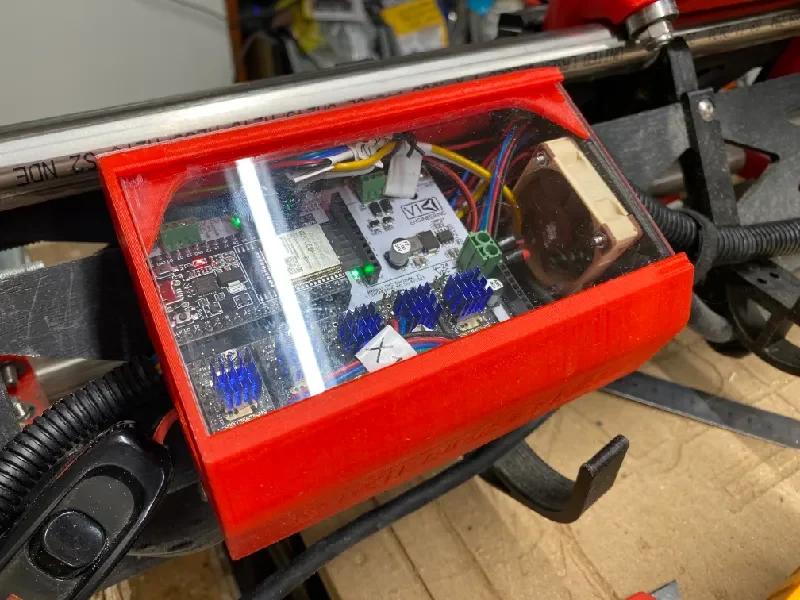

Только что закончил свою работу над ремиксом корпуса Jackpot/коробки для платы управления, который сочетает в себе превосходный дизайн Райана @vicious1, великолепную идею @Tokoloshe о окошке из плексигласа на крышке и великолепную идею @Jonathjon увеличить длину на 25 мм, чтобы освободить место для его надстроек.

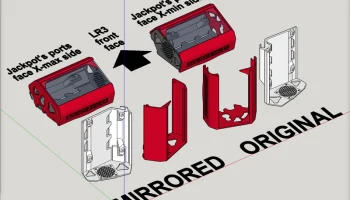

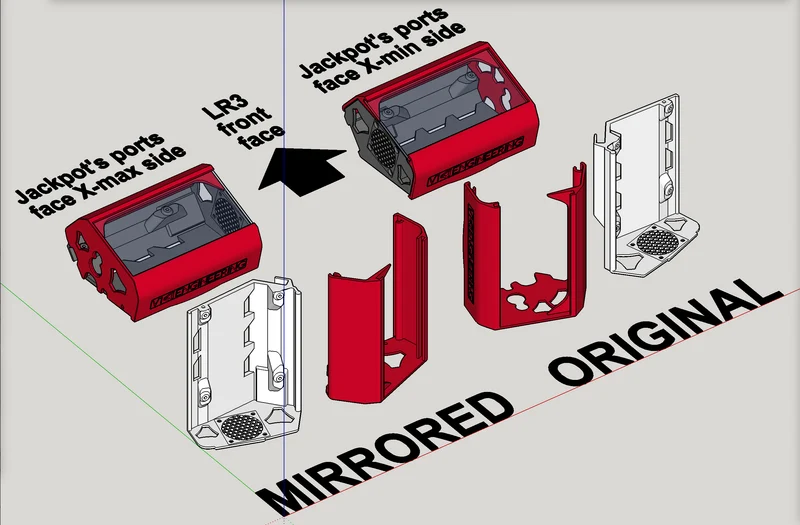

Несколько дополнительных работ, которые я проделал, заключаются в том, что теперь ему больше не нужна шлифовка углов, как в случае с оригиналом @Tokoloshe, и я пошел дальше и сделал зеркальную версию, так как мне понадобится моя, чтобы порты платы были обращены к стороне X-max, а не X-min. Кроме того, поскольку «вешалка» в оригинале Райана была слишком тугой, чтобы поместиться на моей фанерной стойке толщиной ¼ дюйма (которая, вероятно, толще, чем должна быть), я увеличил вылет вешалки на 1,5 мм.

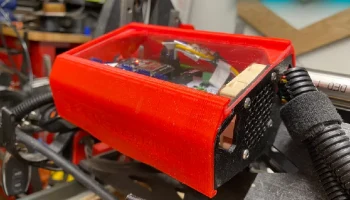

Кроме того, я добавил несколько оснований — одну с размещением 40-мм охлаждающего вентилятора и одну без него — на случай, если у кого-то уже есть такой под рукой или он считает достаточно важным приобрести его и добавить.

Я поражен тем, насколько меньше этот случай.
