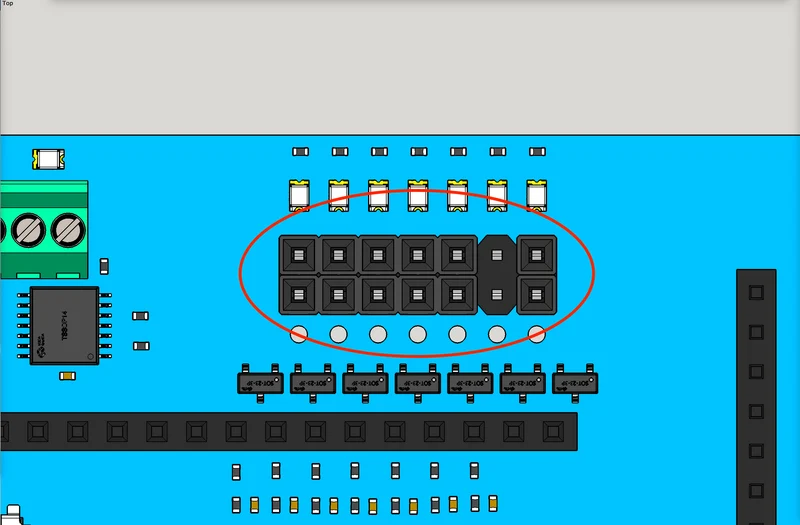

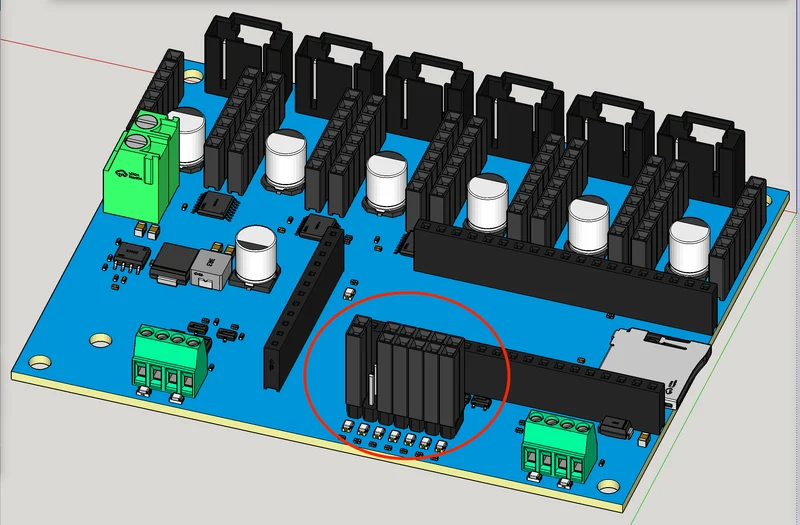

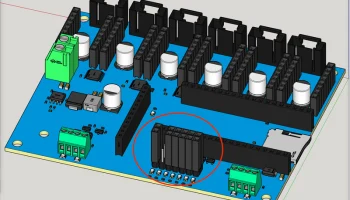

LowRider CNC - плата джекпота - объединитель концевых раз...
Пожалуйста, посмотрите это короткое видео, в котором объясняется цель, показана установка и т. д.
Распечатать информацию:

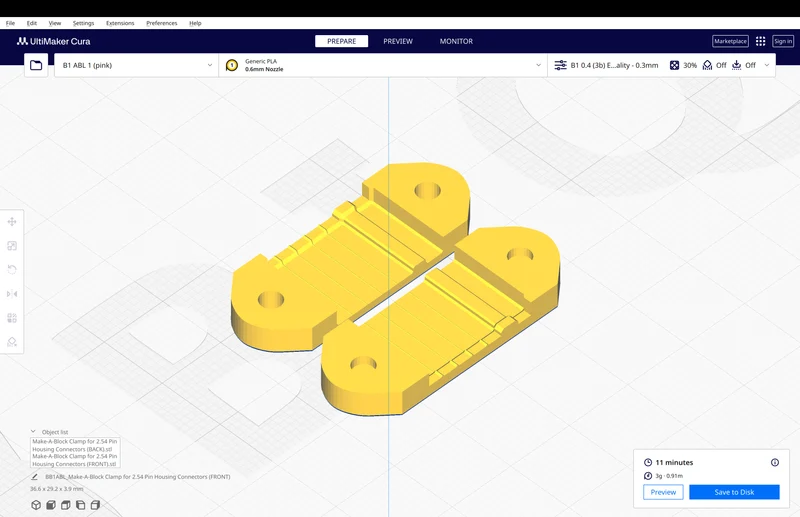

Распечатайте в соответствии с ориентацией.
Печатает без подставок
Я использовал стандартную высоту слоя по умолчанию 0,3 на сопле диаметром 0,6 мм. Однако высота слоя 0,2 или 0,1 (более высокое качество печати) подойдет для такой маленькой детали.
Информация о сборке:
На «задней» части имеется однослойный толстый слой поперек отверстий, где они переходят от пазов для фиксации гаек к отверстиям для винтов. Удалить этот слой с отверстий можно либо горячим паяльником, либо сверлом, либо ножом Xacto.
Чтобы вставить две гайки M3 в пазы для фиксации гаек, вы можете навинтить гайку на винт M3 x 20 мм (или M3 x 16 мм), а затем, удерживая винт плоскогубцами, либо ударить по винту молотком, чтобы посадить гайку, либо нагреть гайку с помощью теплов��го пистолета и дать ей расплавиться на место, нажав на нее плоскогубцами, захватив запасной винт. Прорезь для захвата гаек должна быть затянута, иначе она не справится со своей задачей.

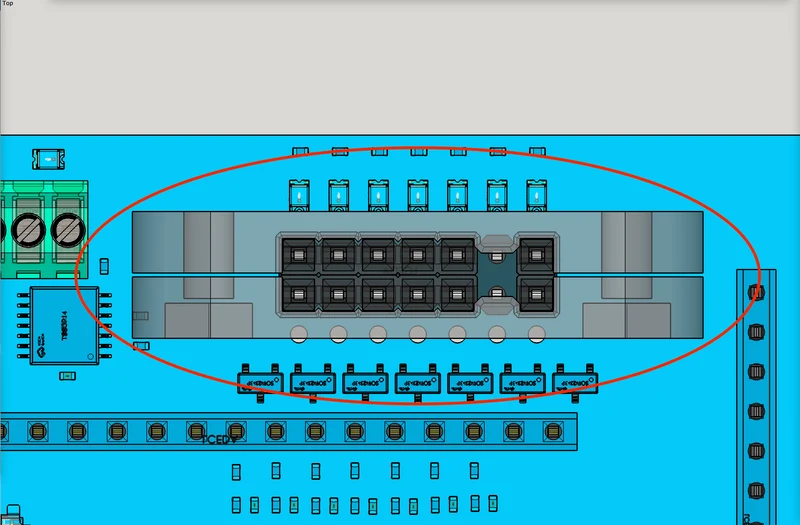

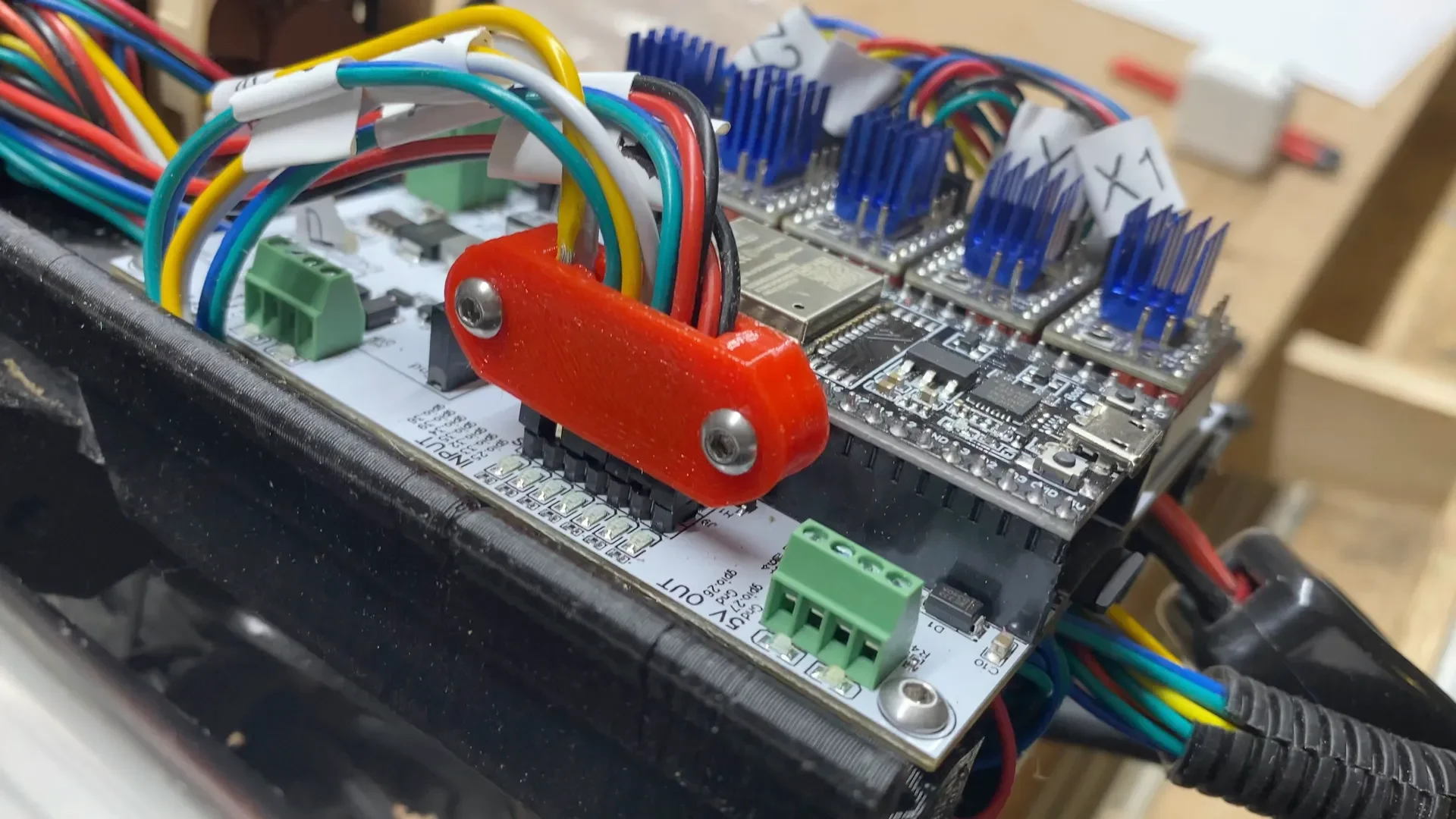

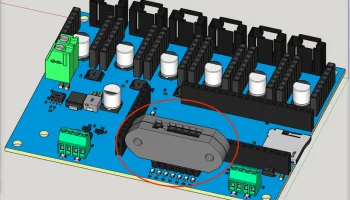

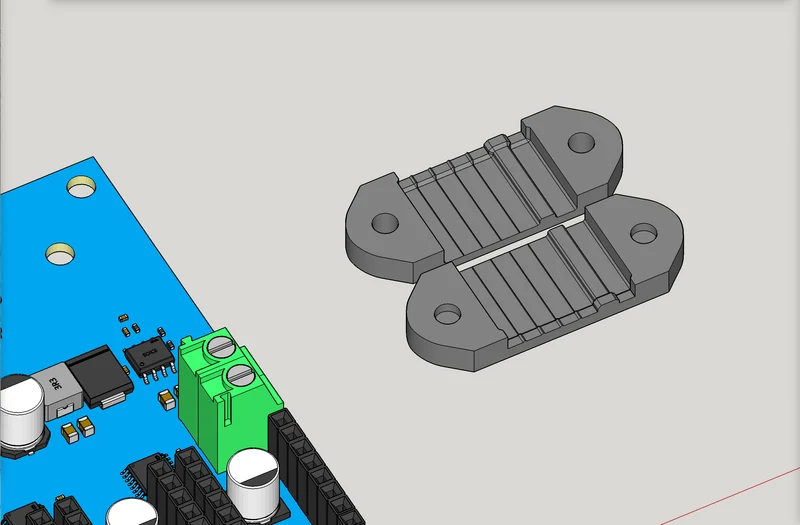

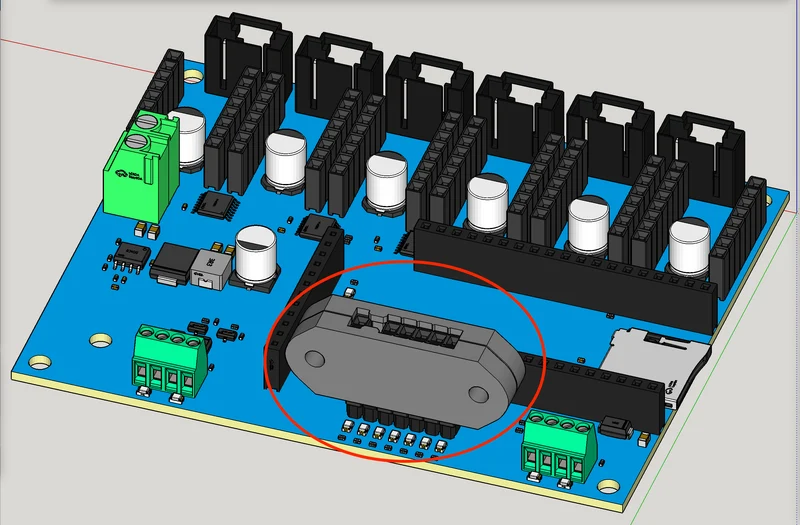

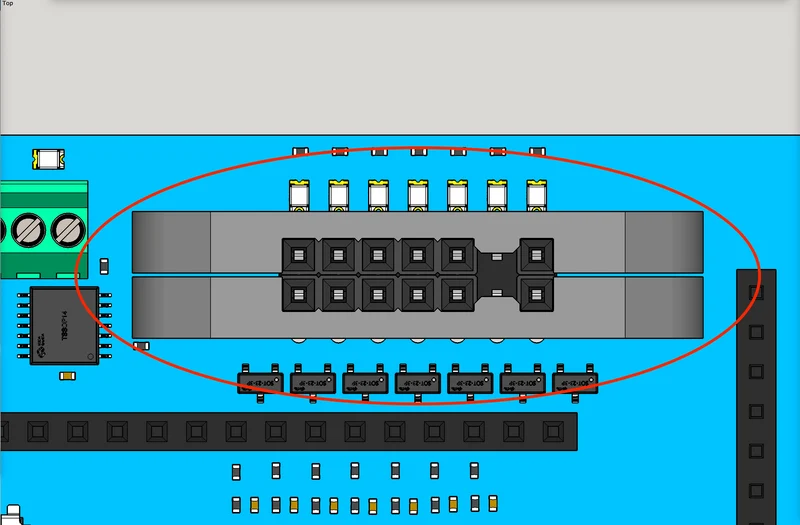

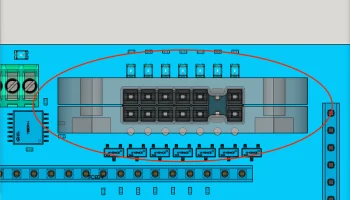

Когда детали будут готовы скрепиться вокруг корпусов штифтов диаметром 2,54 мм, прикрепите их друг к другу с помощью двух винтов M3 x 8 мм.
На видео показан вот такой случай:
https://www.printables.com/model/647878-lowrider-v3-mpcnc-jackpot-cnc-controller-board-cas
Журнал изменений
19 ноября 2023 г. — загружена начальная версия 1.0.
