Замок вызова, напечатанный на 3D-принтере......

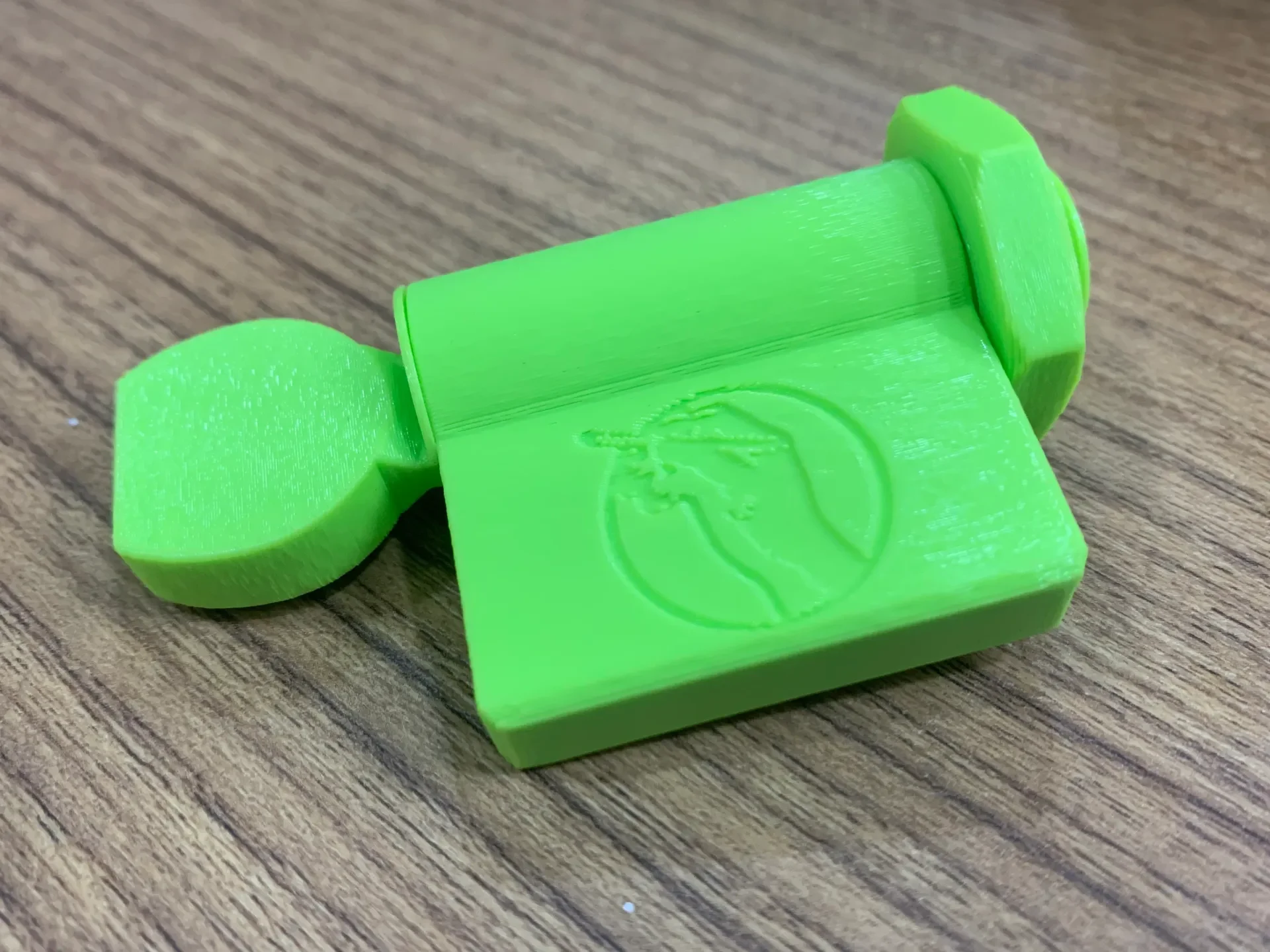

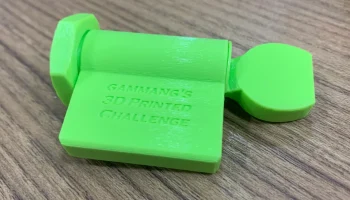

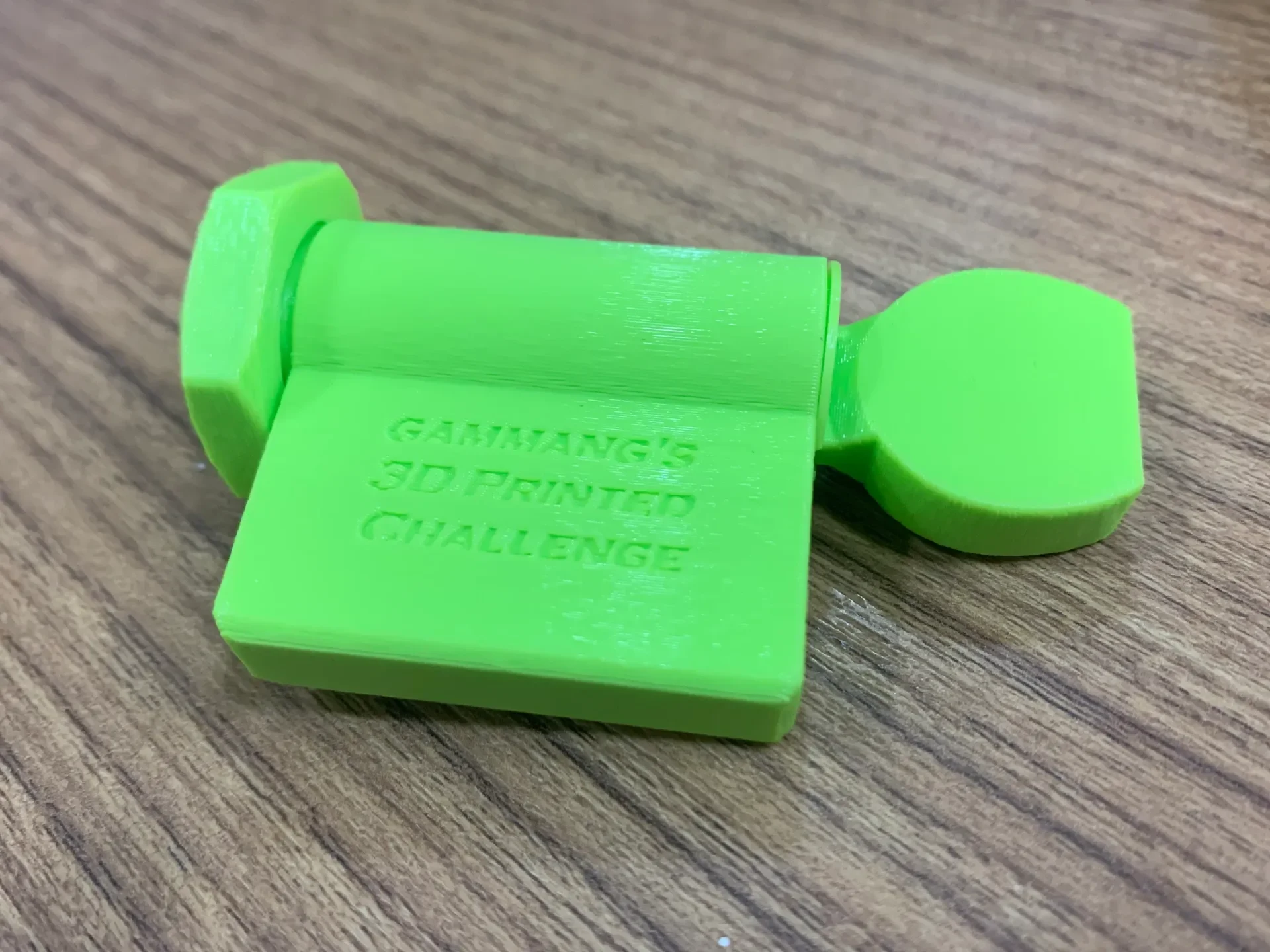

Это мой напечатанный на 3D-принтере замок Challenge, который я разработал для сообщества Locksport. Он предназначен для полной 3D-печати, и пока ваш принтер поддерживает допуск 0,4 мм, это не проблема.
Булавки имеют диаметр 5 мм, и вам понадобятся 4 пружины для ручек соответствующего диаметра и длины.

Когда вы вставляете ключ, вам, возможно, придется покачивать его внутрь и наружу, поскольку 3D-напечатанные детали не идеально гладкие, и если ваш 3D-принтер имеет немного худшие допуски, он будет шероховатым (у моего принтера допуск 0,2-0,3 мм, и все скользит очень плавно с небольшим зазором.

Когда вы пытаетесь повернуть замок, вам придется приложить немного силы и повернуть его несколько раз, чтобы ослабить его. Не волнуйтесь, он не сломается, просто вам придется приложить немного силы, так как он напечатан на 3D-принтере, а значит, несовершенный допуск, как я упоминал ранее.

Рекомендации по проектированию:
1. Очень сложно, но все же возможно
2. Полностью 3D-печать без опор, кроме пружин.

Особенности:

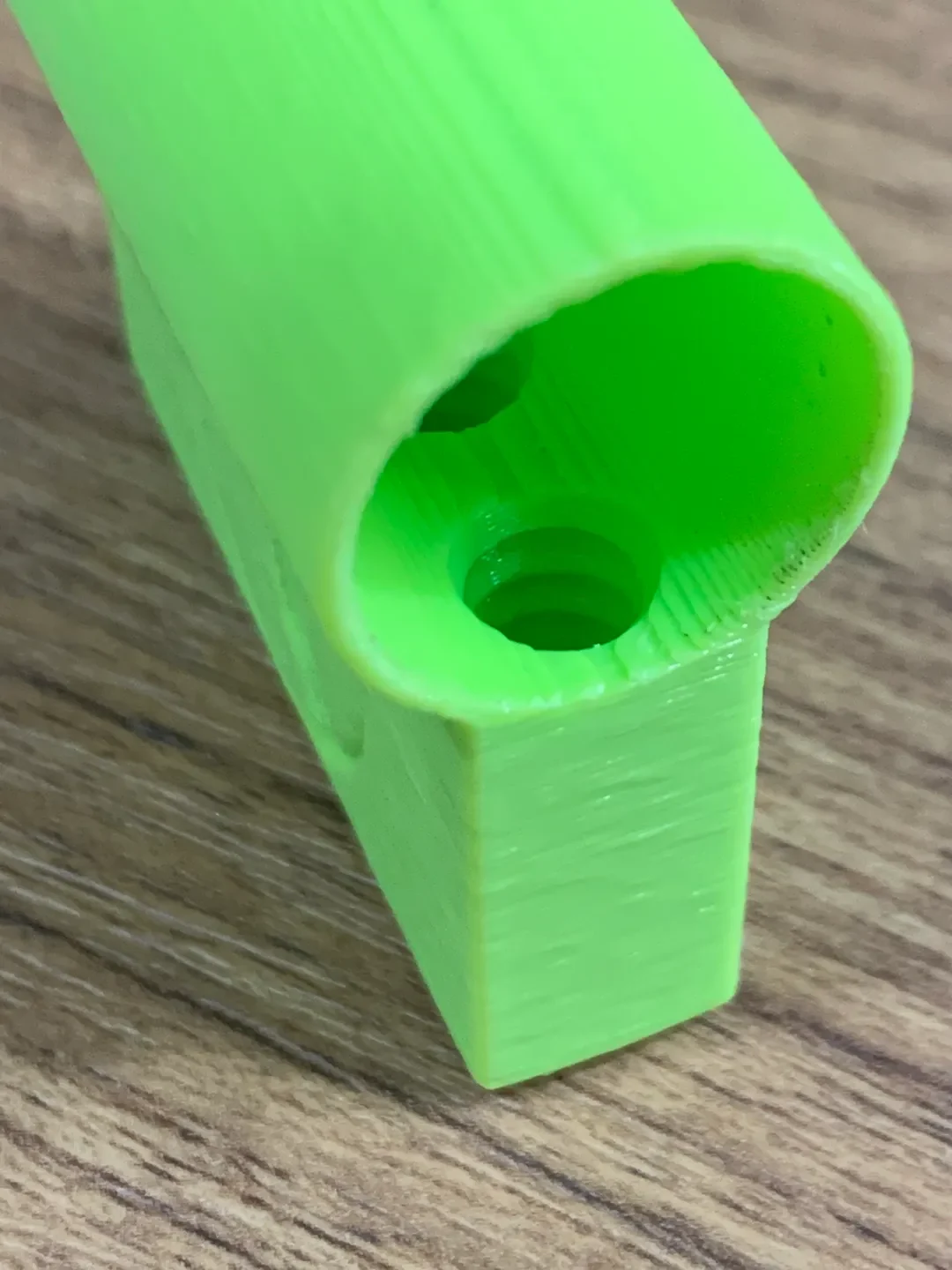

1. встречное фрезерование/нарезание резьбы во всех камерах.
2. Трудно натянуть сердечник. Таким образом, предоставляется распечатанный натяжной ключ.

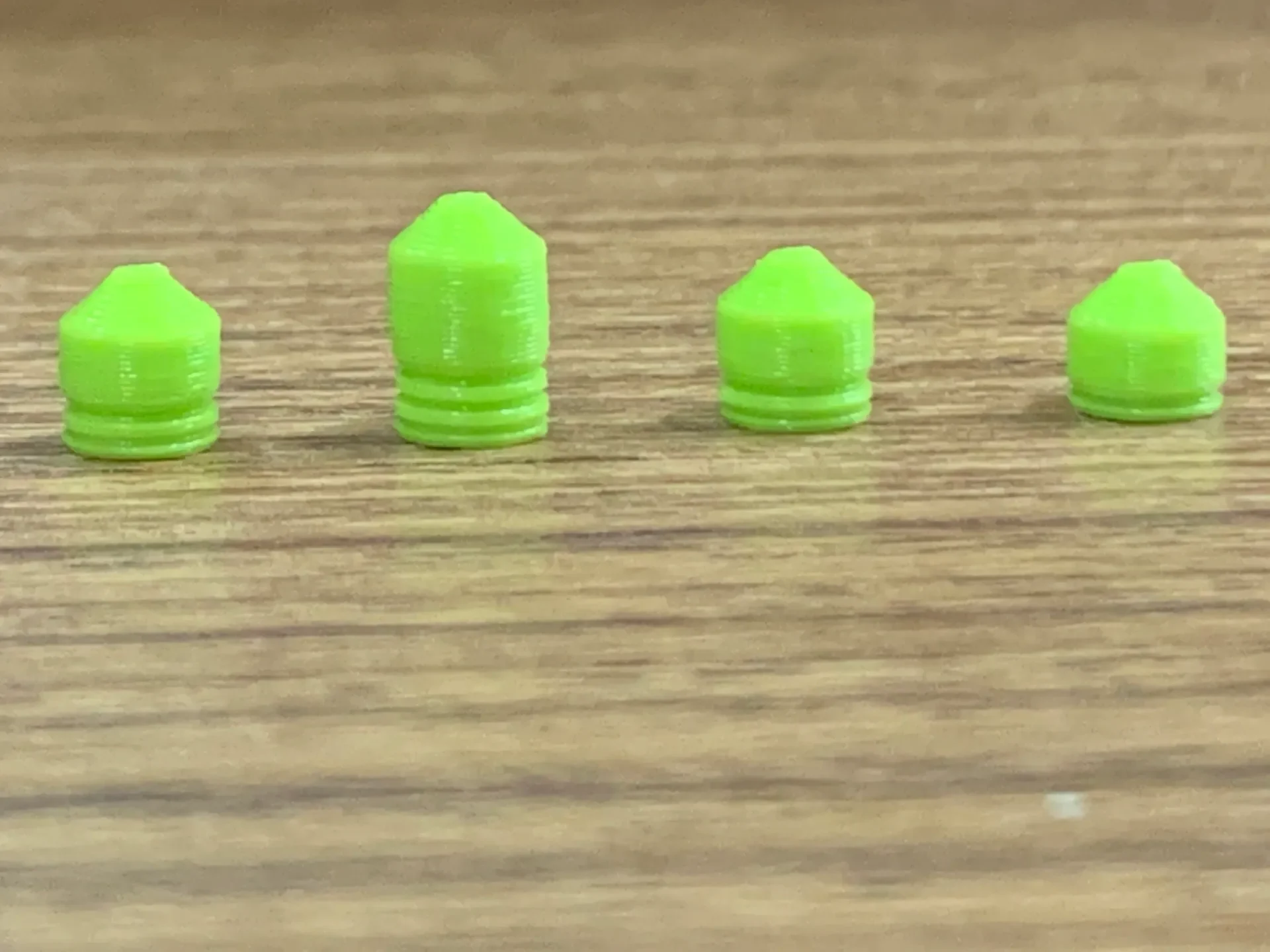

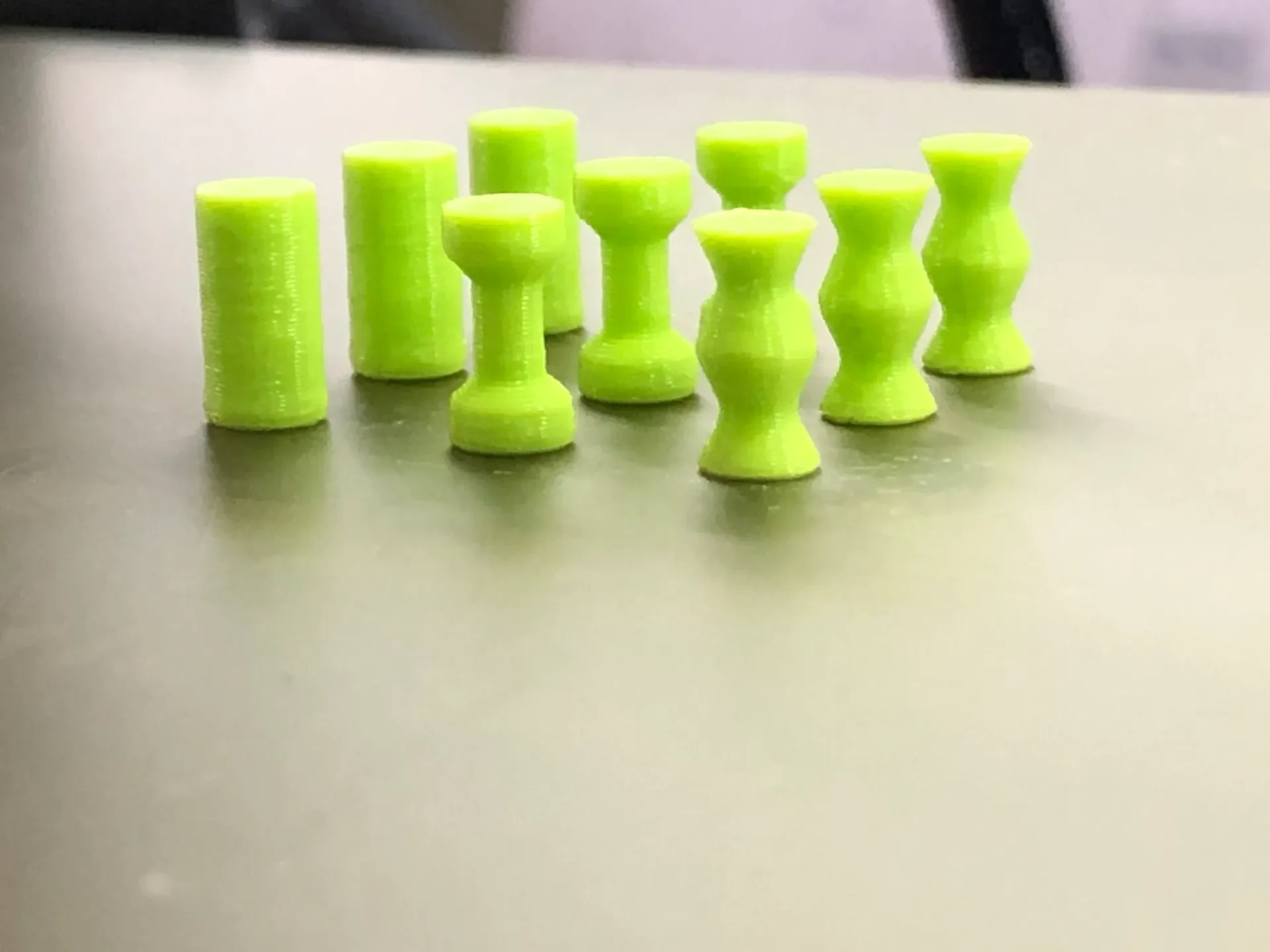

3. Булавки безопасности (2 катушки, 1 зубчатый, 1 стандартный)
4. Все зубчатые штифты для ключей.
5. Очень длинный замок, поэтому до последнего штифта трудно добраться с помощью отмычки стандартной длины.

Прилагается файл .step на случай, если вы захотите внести какие-либо изменения.
Надеюсь, вам понравится!

Последний совет: если что-то застряло, вы можете использовать нож или что-то еще, чтобы разрезать тонкую часть Библии и сломать ее, чтобы спасти пружины.

Настройки печати:
Перечислены рабочие настройки. Вы можете сделать его сильнее, если хотите, но он определенно уже очень-очень силен.
Высота слоя: 0,2 мм
Пины: 5 стен
Ключ: 5 стен, заполнение 15%.
Ядро: 3 стены, 30% заполнение.
Библия: 3 сте��ы, заполнение 30%.
Орех: 3 стены, заполнение 50 %
