Крепления Taito Vewlix Brook UFB и JVS-PAC2

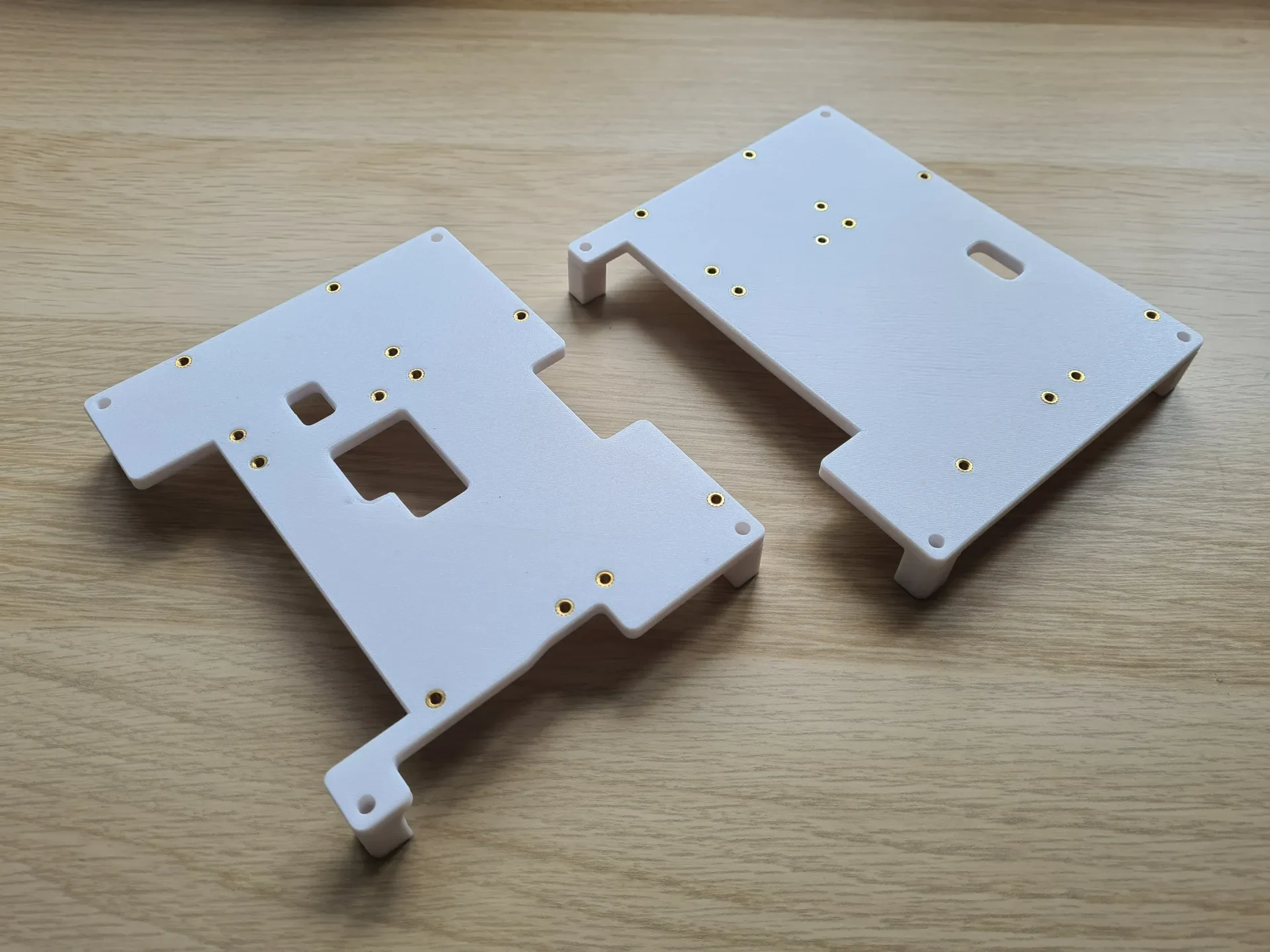

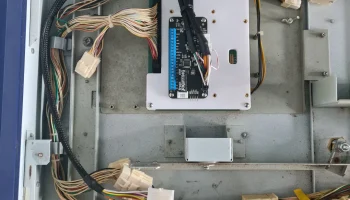

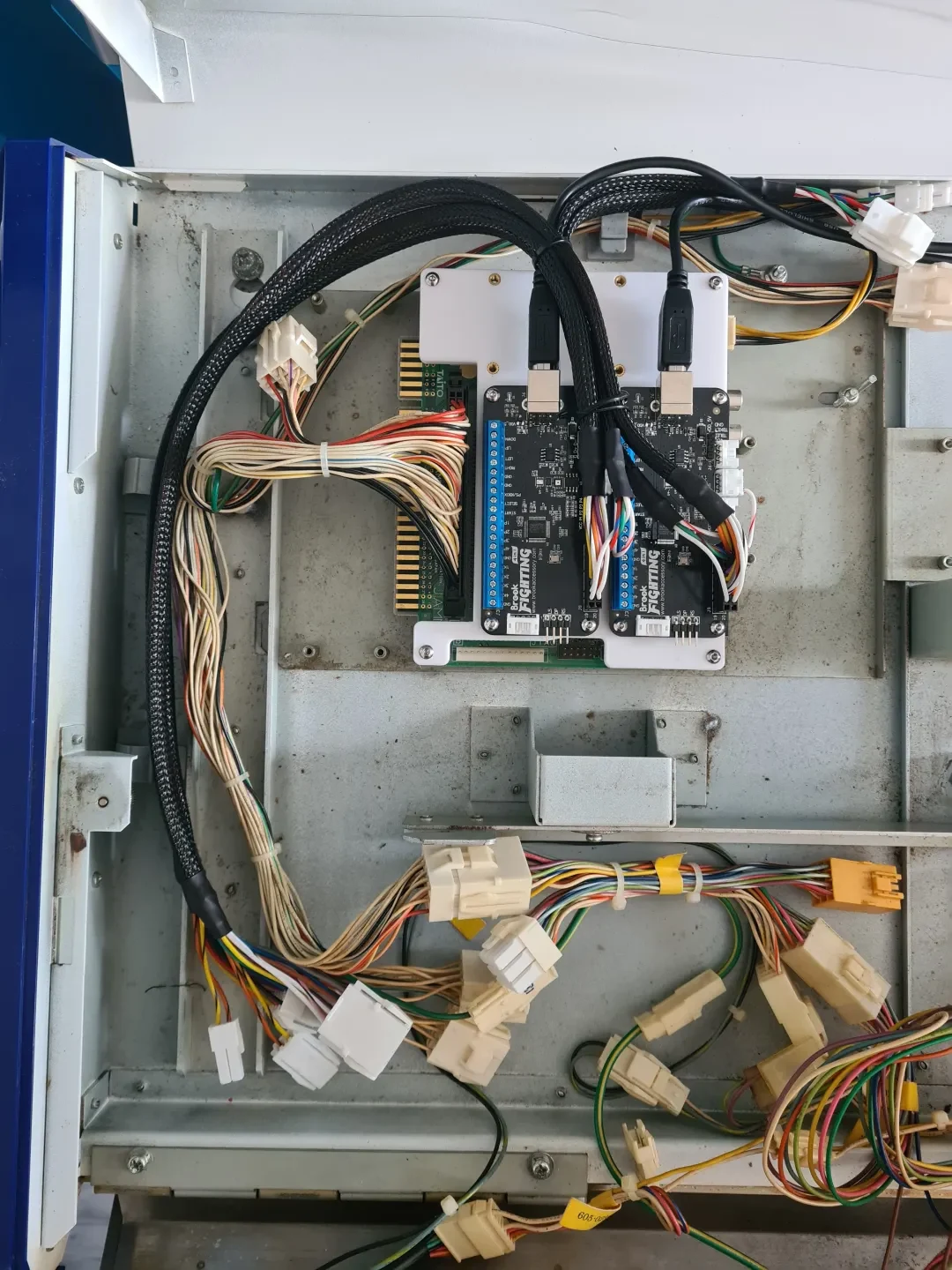

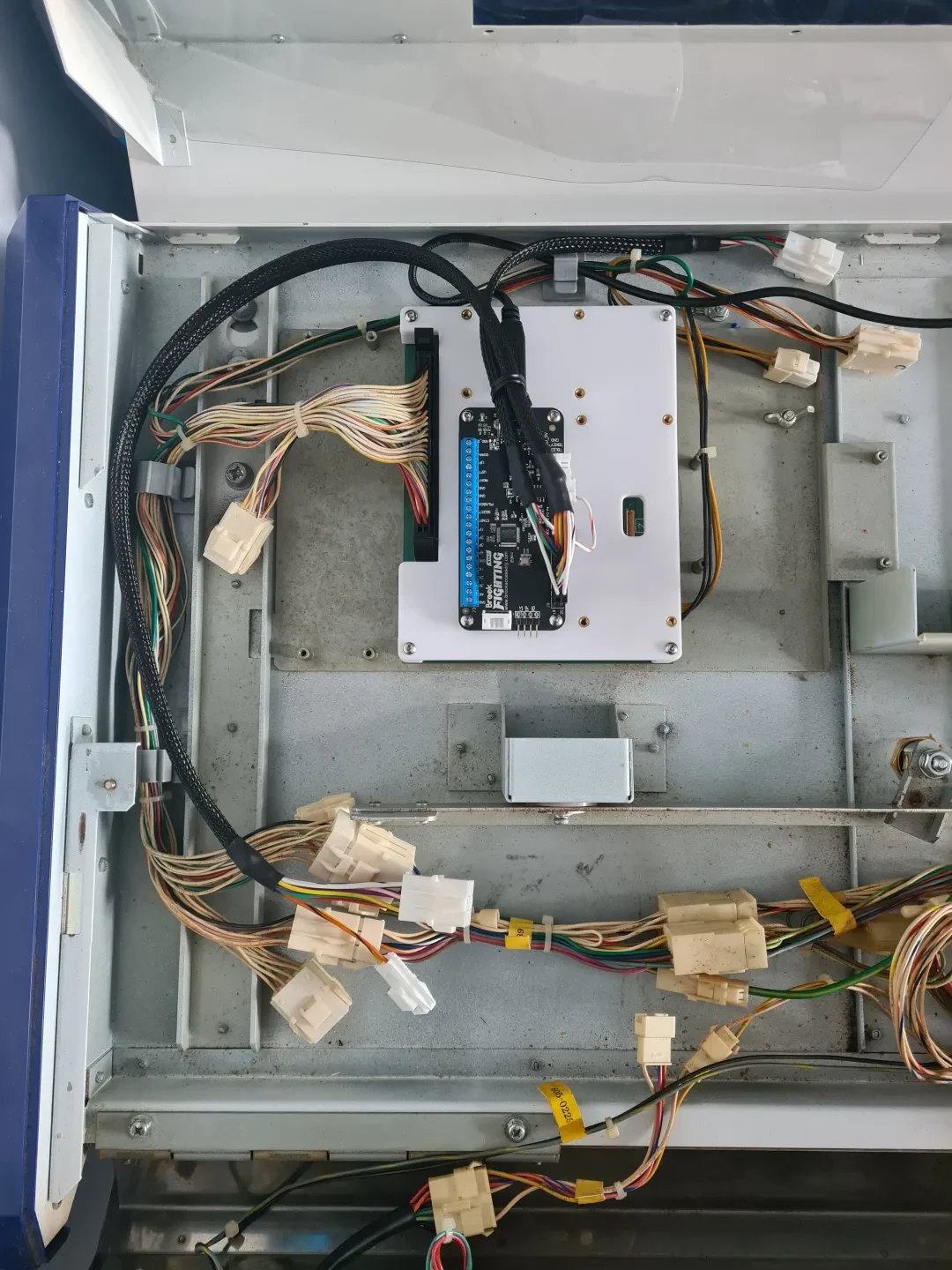

Крепится для установки двух печатных плат Brook UFB и одной JVS-PAC2 в аркадный шкаф Taito Vewlix.
Vewlix_Fast_IO_Brook_UFB_Mount_V3.stl подходит для Taito FAST IO K91X1204A.
Vewlix_JVS_IO_Brook_UFB_Mount_V2.stl подходит для K91X1097B Taito JVS IO.

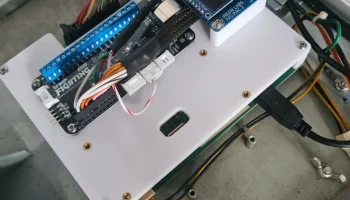

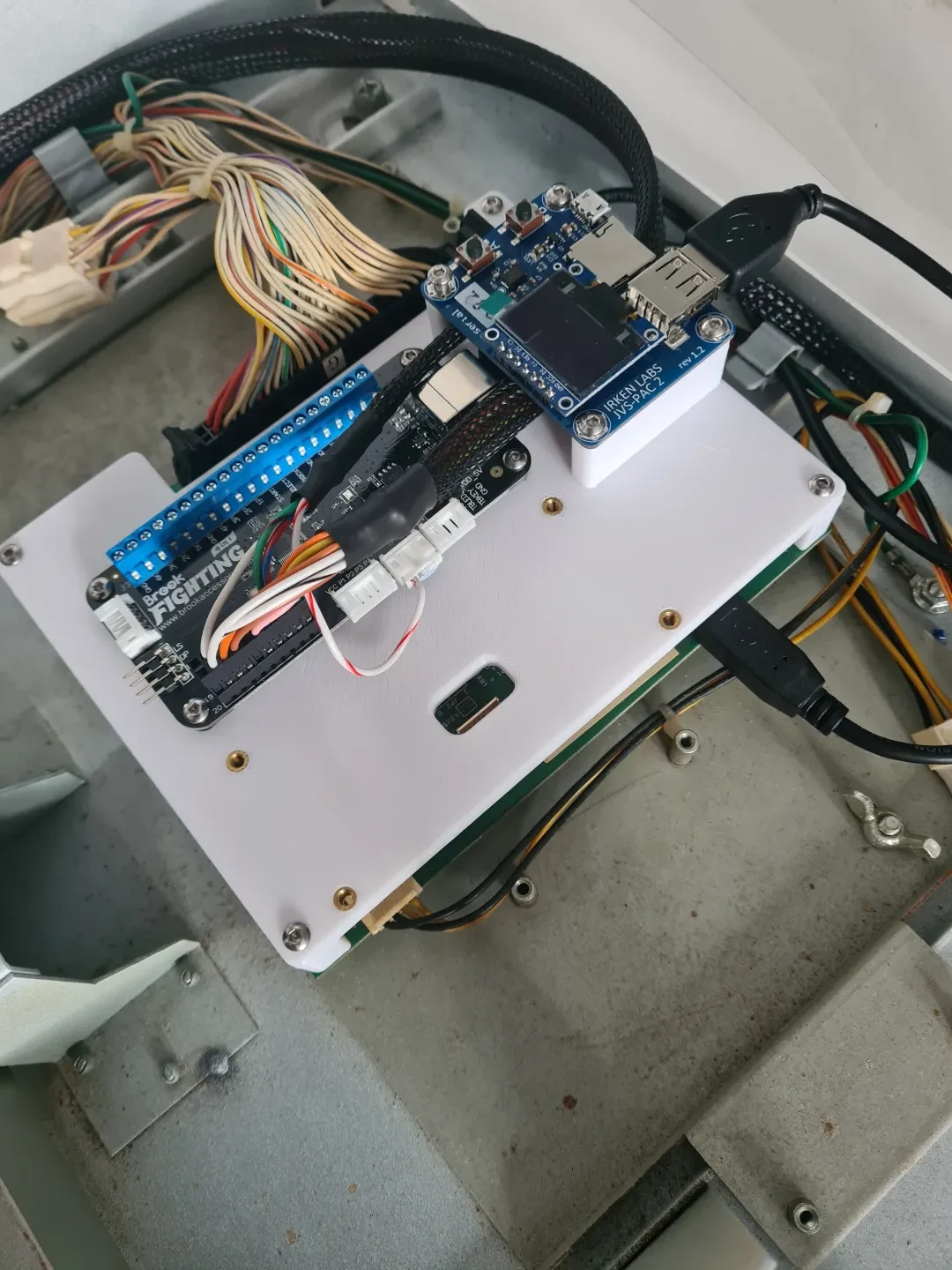

JVS-PAC_Riser.stl можно использовать для увеличения высоты JVS-PAC2.
Отверстия смоделированы для вставок с резьбой M3.
Используйте болты M3x8 мм для крепления UFB Brook к креплениям.
Используйте болты M3x25 мм для крепления креплений к лотку ввода-вывода.
ПРИМЕЧАНИЕ. Если вы используете переходник JVS-PAC рядом с дополнительной панелью, вы можете обнаружить, что кнопки на вашей дополнительной панели засоряются. Альтернативное крепление JVS-PAC2 см. в этой модели: https://www.printables.com/model/222119-taito-vewlix-jvs-pac2-mount.

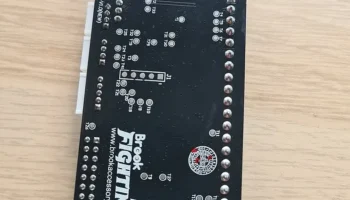

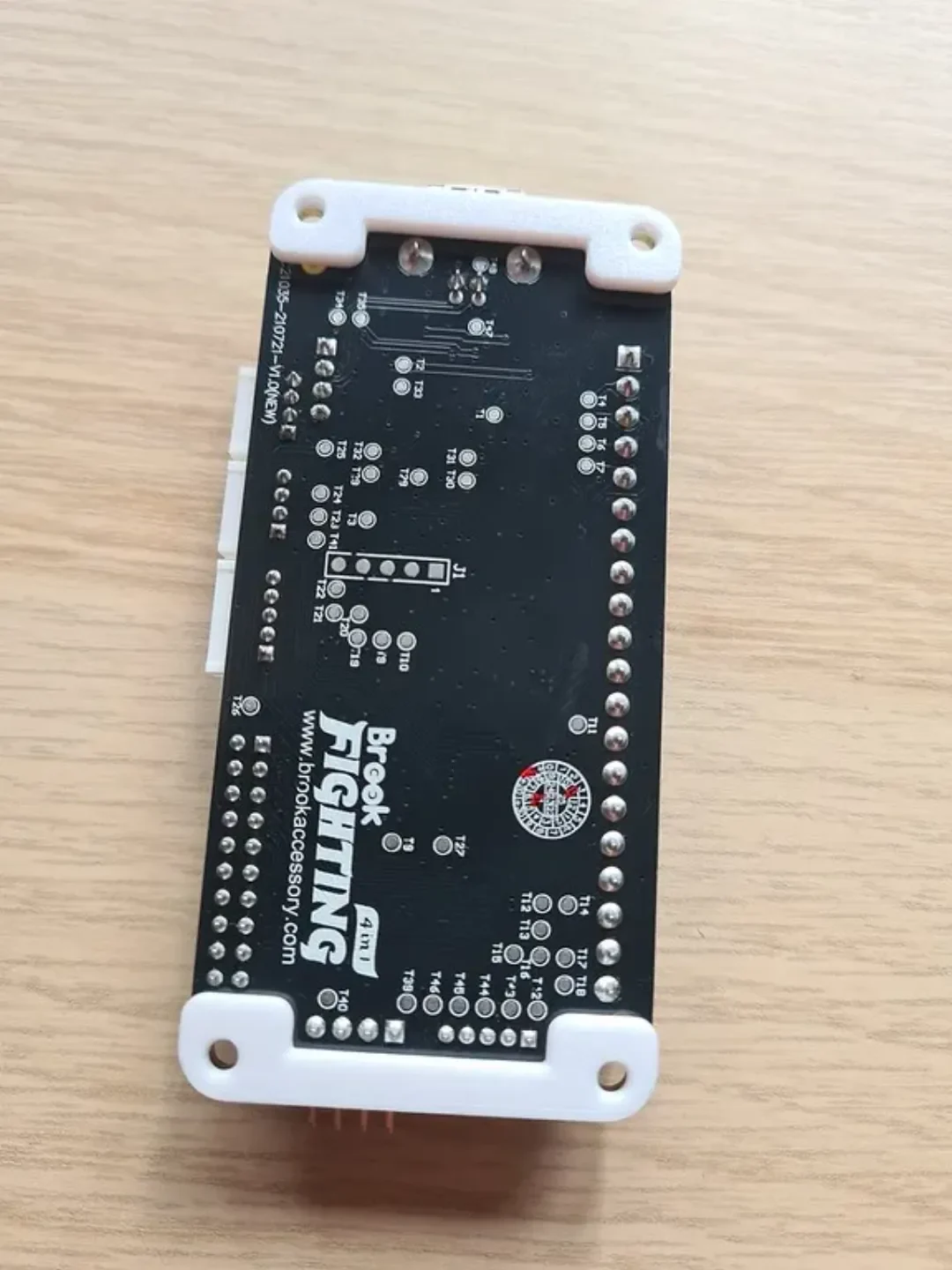

Обновление: я добавил в проект модель Vewlix_Brook_UFB_Standoff.stl. При необходимости их можно распечатать и использовать вместо обычных покупных прокладок/стойок.
