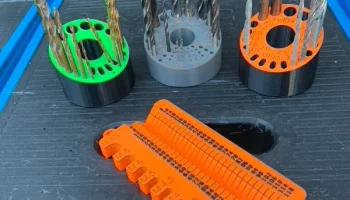

Вращающийся держатель сверл, 3 конструкции от 1 до 10 мм ...
https://cad.onshape.com/documents/efd830be1de9577ec73c02b0/w/de4ed777609cf3503e 3b7457/e/c6fa6f21c00a8d6d9d3f0f53?renderMode=0&uiState=6495903704291418787e5376
Я разместил ссылку на исходный документ выше, чтобы вы могли его скопировать и изменить.
Попробовав и изменив проекты других людей, я приступил к разработке этого.

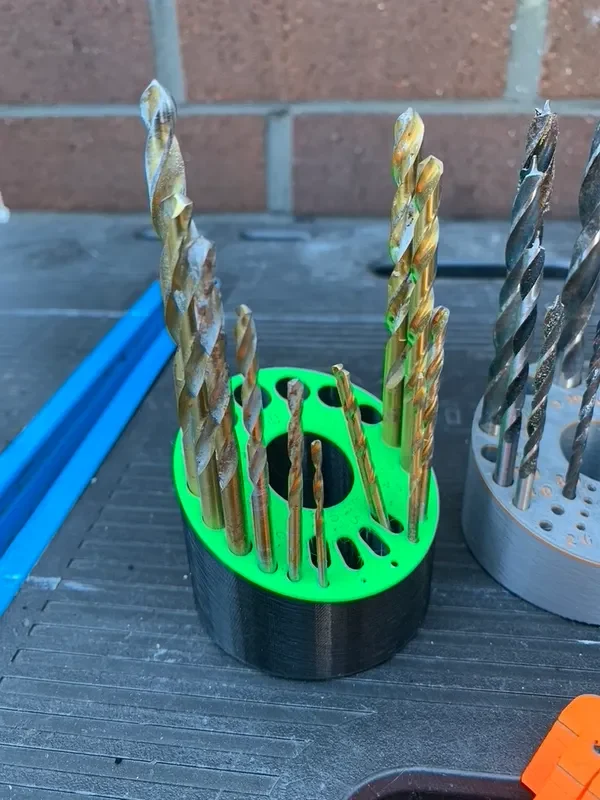

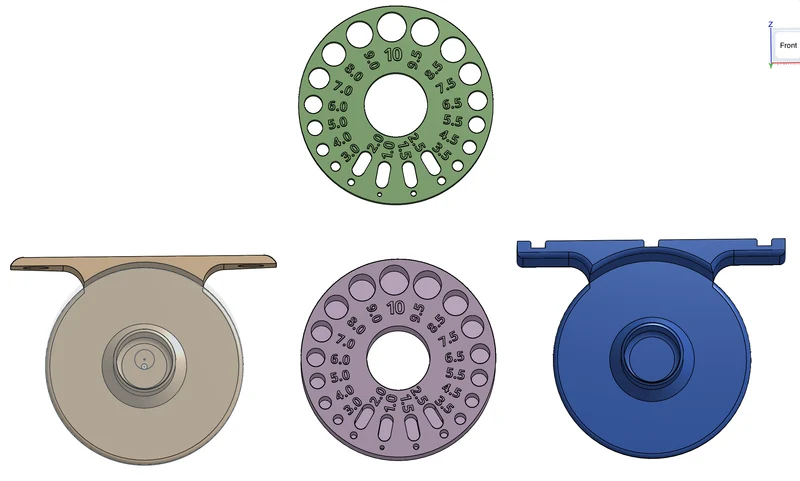

В качестве отправной точки я использовал урезанную версию держателя из ПТФЭ и изоленты. Я не был уверен, буду ли я крепить его на доску IKEA Skadis или прикручивать к стене, поэтому сделал оба варианта. При изготовлении держателя сверл V1 я обнаружил, что у меня есть множество запасных маленьких сверл, поэтому я изменил конструкцию креплений, выдолбив середину для размещения других сверл и предметов.

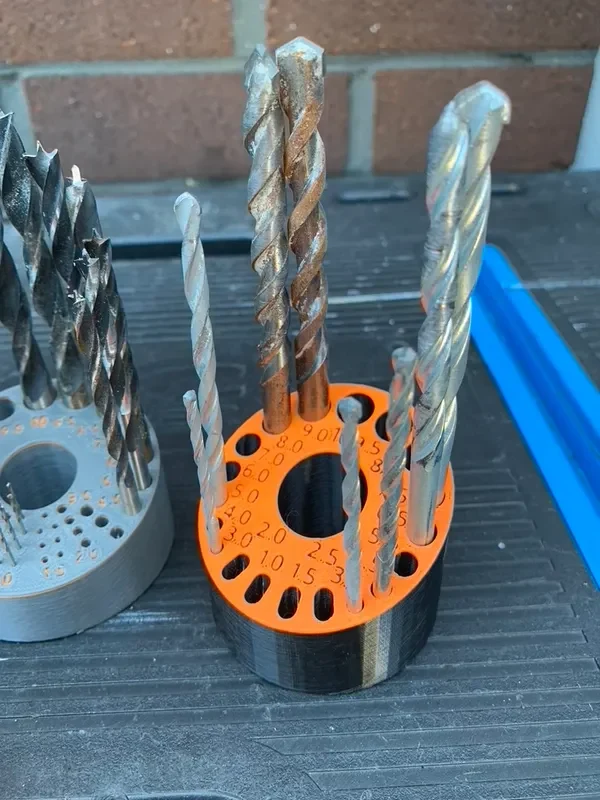

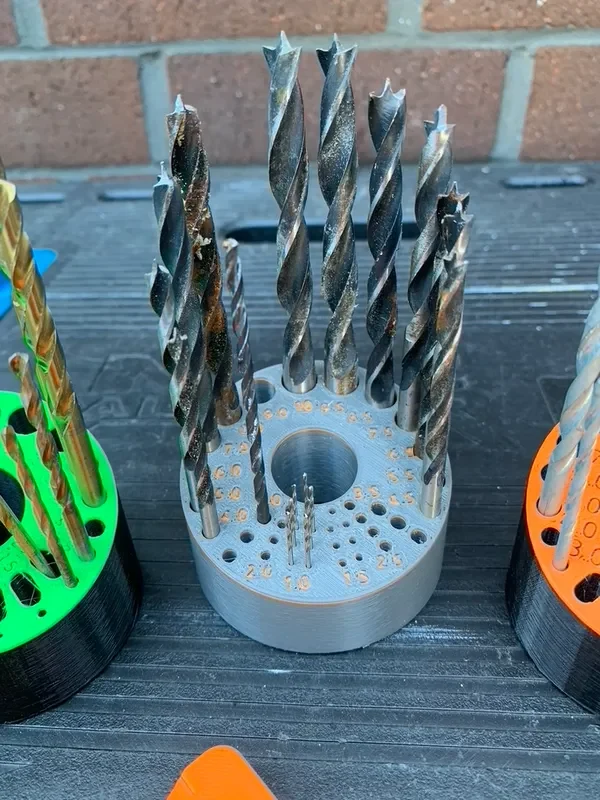

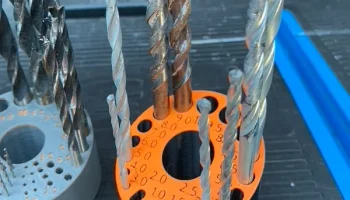

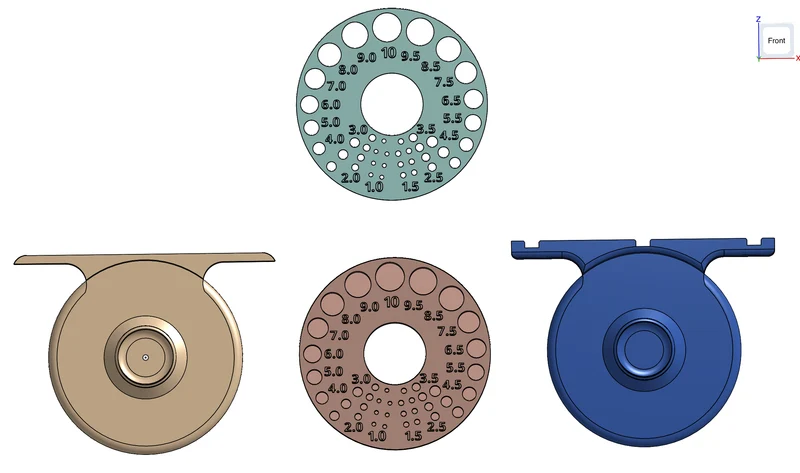

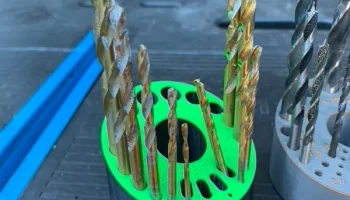

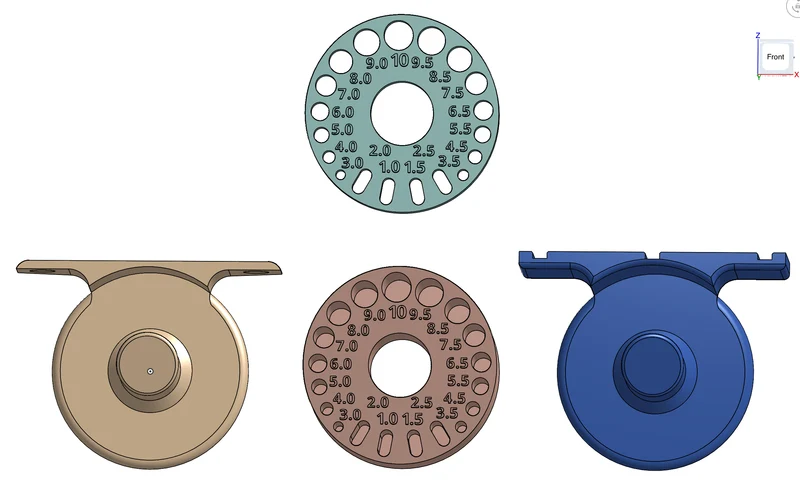

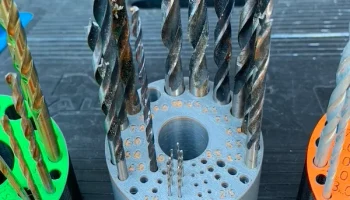

Итак, как я уже упоминал выше, я выдолбил крепление, чтобы взять некоторые запасные части. Это привело к созданию версии V2 с п��орезями для большего количества меньших долот, но я обнаружил, что сверла шатаются. Поэтому я перешел к V3 с несколькими одиночными отверстиями. В конечном итоге это моя любимая модель.

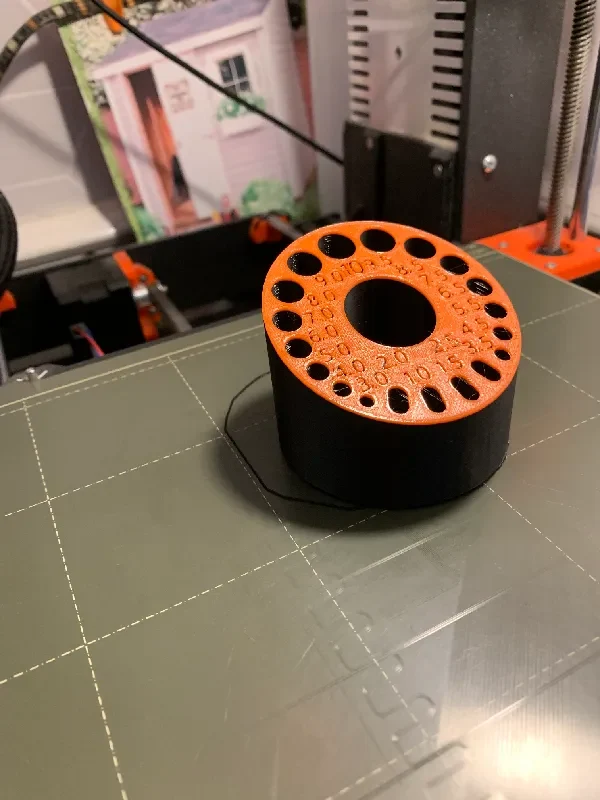

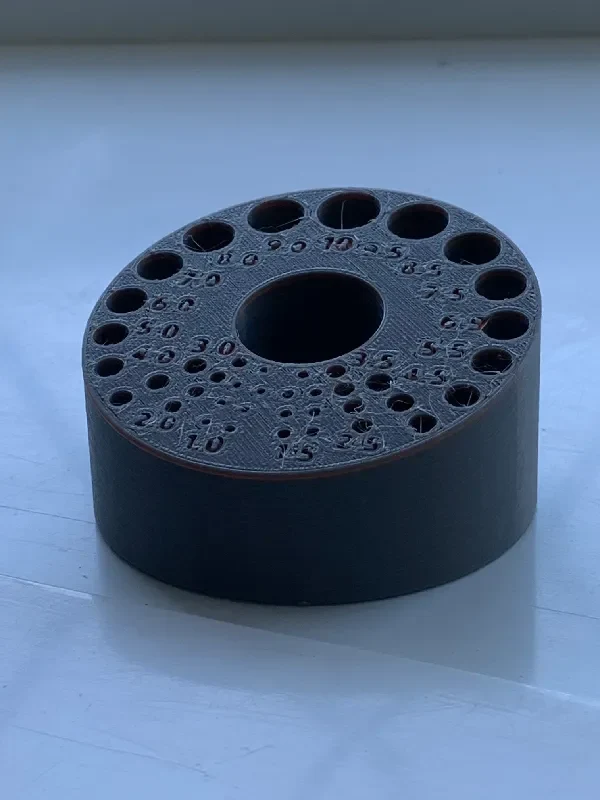

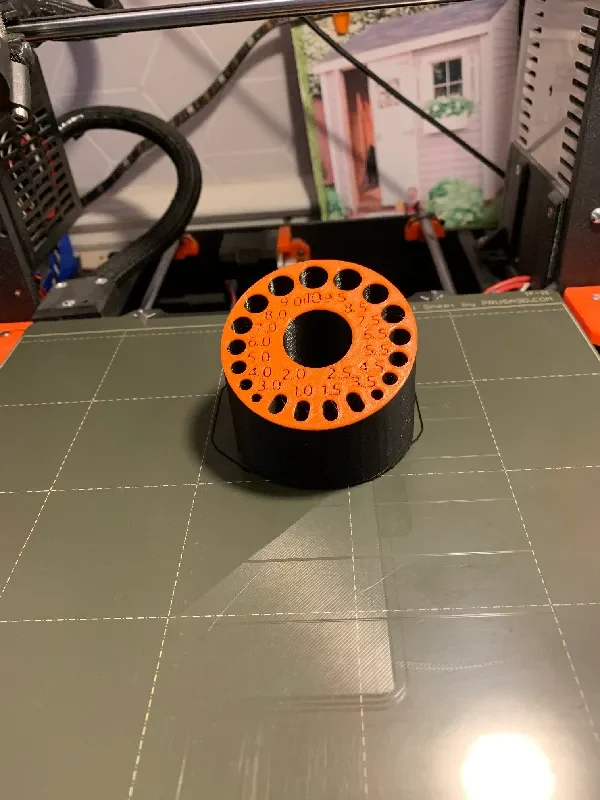

При печати держателя я хотел изменить цвет нумерации. Однако у меня нет системы многоцветной печати. Поэтому, чтобы добиться изменения цвета, держатель сверла на слайсере Prusa поворачивался так, чтобы верх был ��араллелен основанию.
В дизайне вы можете изменить размер текста. В настоящее время установлено значение 7. Я не пробовал использовать больший размер, так как это может потребовать дальнейших изменений в дизайне.

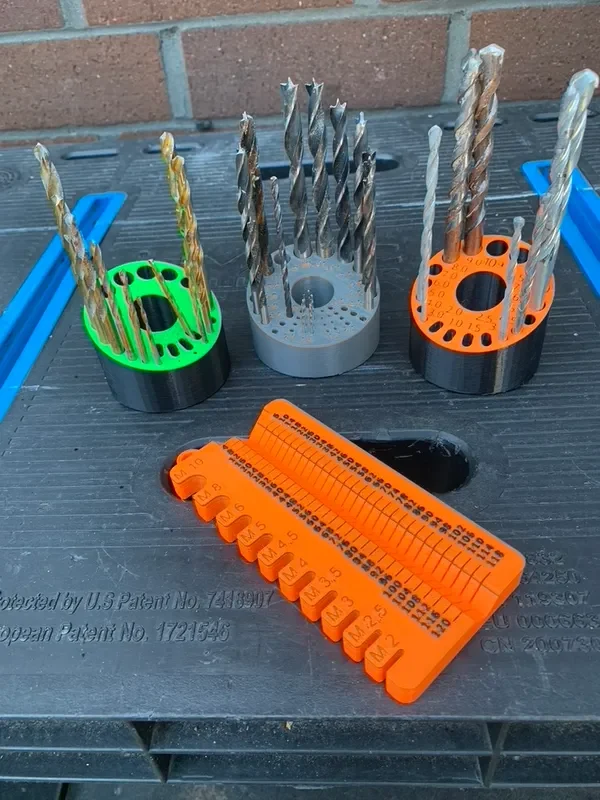

Я успешно распечатал все 3 дизайна, используя оригинал/реплик Prusa mk3+ 50/50 через PrusaSlicer с предустановленной настройкой качества 0,20 мм.
Поскольку мы все используем потенциально разные принтеры, слайсеры и нить. Так что, на всякий случай, есть модель «Тестовая печать просверленного отверстия», сохраните распечатку модели отверстия и обнаружите, что ваши сверла не подходят. Функция «Отклонение отверстия для сверла» вместе с «Проверочной печатью для сверления» позволяет вам вносить изменения в отпечаток при использовании собственной копии исходного файла в Onshape.
