Новая изогнутая пластина-аналемма большего размера с накл...
Резюме

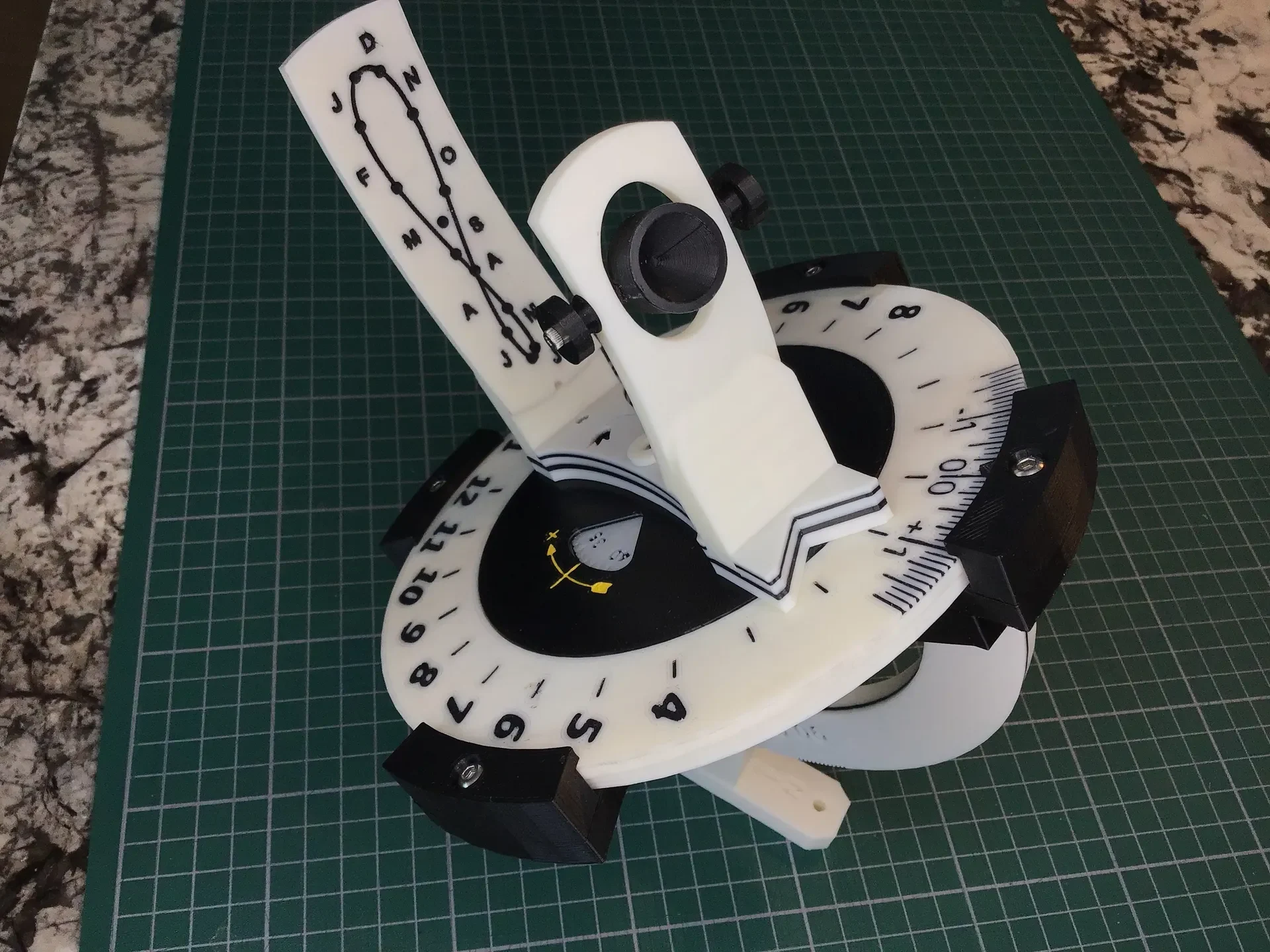

Просто замените исходную вертикальную аналемму с плоской или изогнутой пластиной на эту изогнутую модель большего размера и добавьте к вашему Nodus возможность наклона. Обратите внимание, что эта конструкция совместима только с гелиохронометрами северного полушария. Если вас интересует конструкция для южного полушария, обратитесь к этой печатной форме, чтобы загрузить дополнительные части: Дизайн большой изогнутой аналеммы для гелиохронометров южного полушария от 3DMason | Скачать бесплатно STL-модель | Printables.com
Основные характеристики

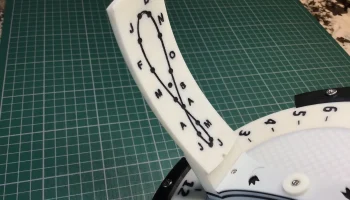

Изогнутая аналеммная пластина увеличена на 25 % для повышения точности считывания;
Регулируемый по наклону узел с изогнутым вертикальным рычагом для компенсации высоты солнца в течение всего года. Эти модификации позволяют отбрасывать более резкую тень на плиту Аналеммы, особенно на крайних высотах;
Как это было спроектировано?
Определения различных частей, составляющих солнечные часы гелиохронометра, см. в другой моей версии для печати по адресу: Гелиохронометр — самые точные солнечные часы в мире, автор yba2cuo3 | Скачать бесплатно STL-модель | Printables.com

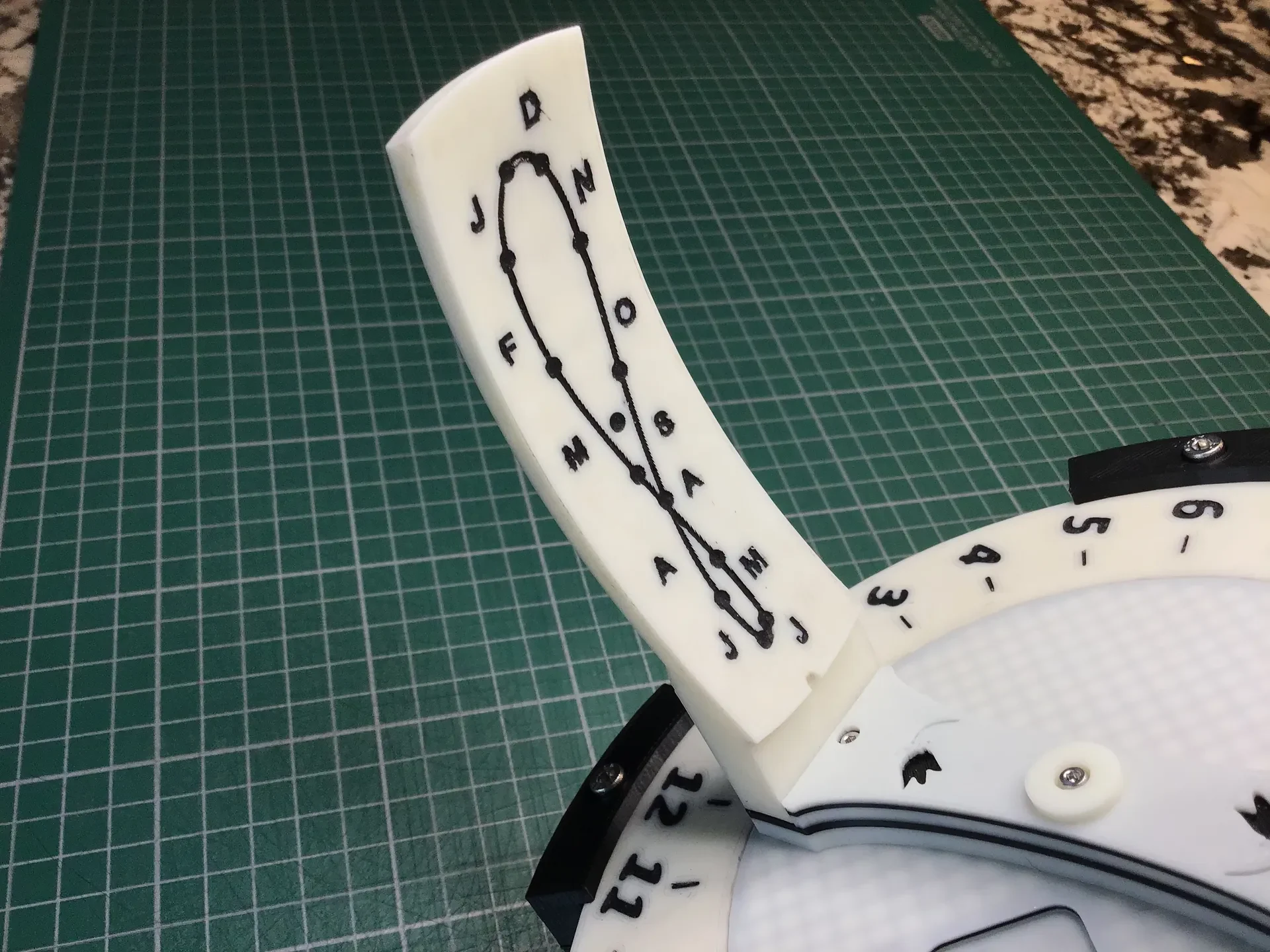

Расстояние между вертикальными рычагами Nodus и Analemma увеличено до 100 мм; На 20 мм больше, чем моя первоначальная конструкция диаметром 80 мм. Увеличение интервала приводит к увеличению размеров аналеммической кривой на 25%, тем самым увеличивая общее разрешение считывания на равную величину.
Большая кривая Аналеммы была рассчитана и спроектирована с использованием инструкций из одной из моих печатных форм, в которой используется несколько скриптов Python в Blender. Узнайте, как изогнутая пластина аналеммы была разработана для этого гелиохронометра из: Изогнутая пластина аналеммы для солнечных часов гелиохронометра от yba2cuo3 | Скачать бесплатно STL-модель | Printables.com

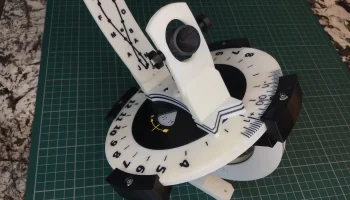

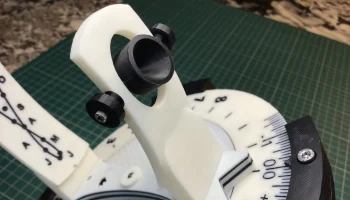

Nodus был модифицирован, чтобы добавить функцию наклона, а исходный плоский вертикальный рычаг был преобразован в изогнутый. В результате проекцию Nodus теперь можно оптимизировать в соответствии с высотой солнца над горизонтом в течение года. В результате на пластине Аналеммы появляется более четкое солнечное пятно, что также способствует повышению разрешения считывания.
Места крепления вертикальных рычагов на оригинальном Алидаде остались неизменными по сравнению с моими оригинальными конструкциями гелиохронометров, а это означает, что представленные здесь конструкции более крупных изогнутых пластин Nodus & Analemma также могут использоваться на других моих конструкциях гелиохронометров без дополнительных модификаций, т.е.
Гелиохронометр — самые точные солнечные часы в мире от yba2cuo3 | Скачать бесплатно STL-модель | Printables.com
Гелиохронометр (версия 2) — самые точные солнечные часы в мире от yba2cuo3 | Скачать бесплатно STL-модель | Printables.com
Производная солнечных часов гелиохронометра Гарда от yba2cuo3 | Скачать бесплатно STL-модель | Printables.com
Понимание того, как спроектировать аналемму, имеет решающее значение для успешного изготовления и точной работы солнечных часов гелиохронометра.
Если у вас еще нет гелиохронометра и вы хотите скачать его конструкцию или хотите получить дополнительную информацию о гелиохронометрах в целом; т. е. историю, теорию работы, конструкцию, порядок настройки и использования и т. д. обратитесь к этой полезной печатной форме: Гелиохронометр — самые точные солнечные часы в мире, автор yba2cuo3 | Скачать бесплатно STL-модель | Printables.com
Настройки печати
Производитель принтера: Prusa.
Модель: MK4S
Поддерживает: Да
Разрешение: 0,15 мм
Заполнение: 20 %
Края: Да — 10 мм
Марка нити: Не имеет значения.
Материал нити: АБС.
Цвет нити: Не имеет значения.
Особые примечания:
Для достижения наилучших результатов распечатайте в приложении.

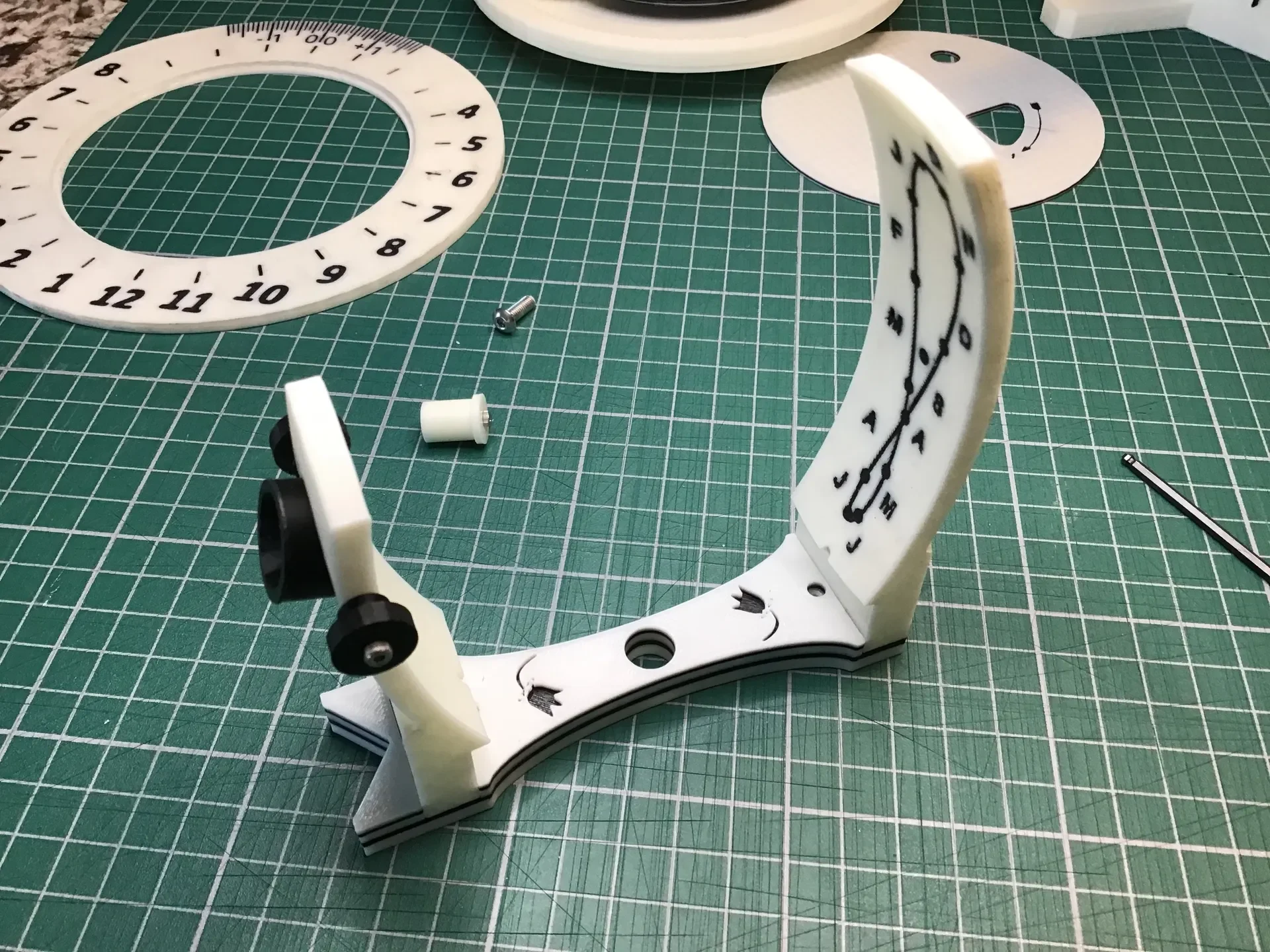

Нодус в сборе
Вкрутите винт M2x14 мм до упора в каждую ручку наклона Nodus;

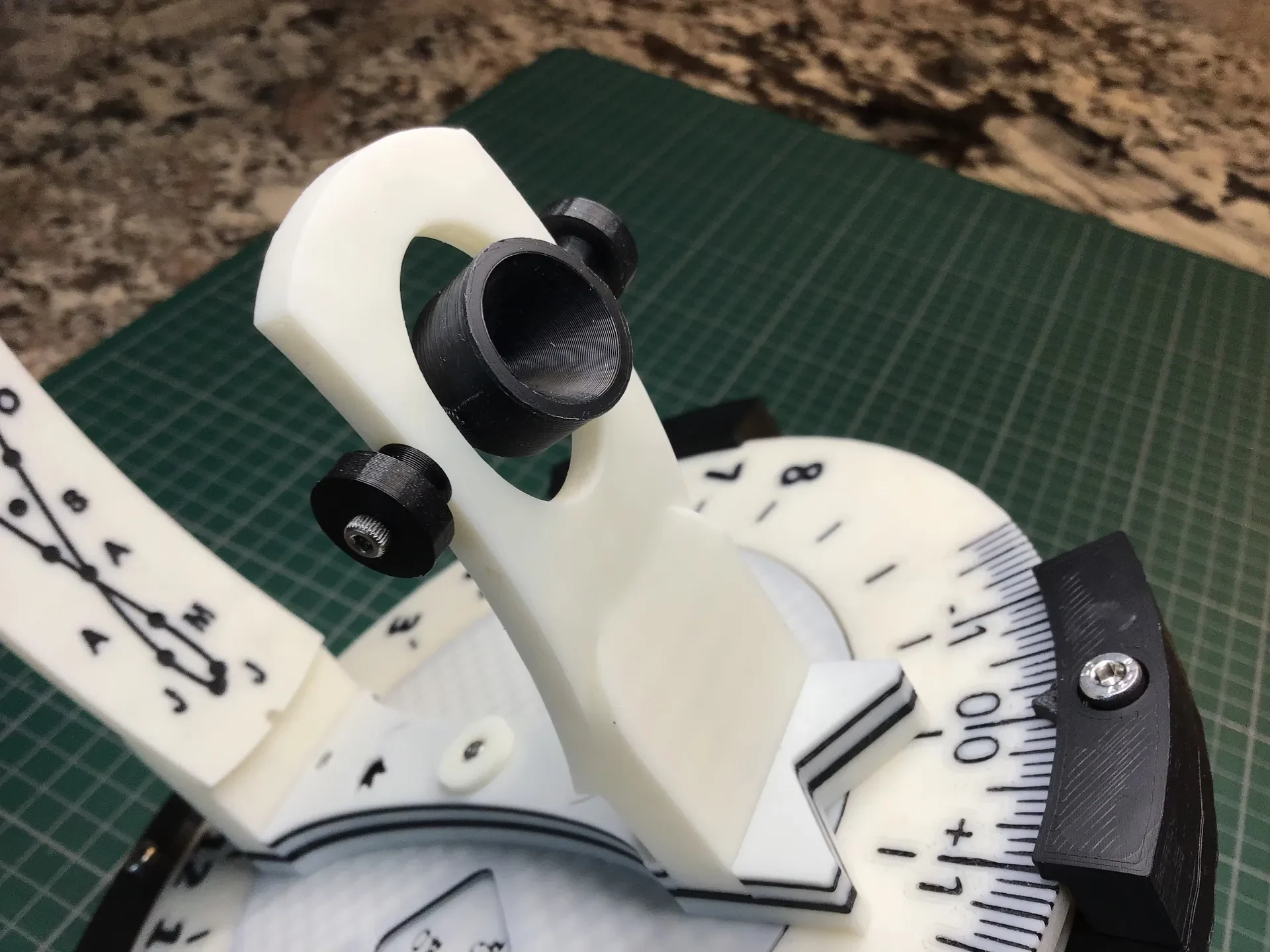

Поместите Nodus в овальное отверстие вертикального кронштейна Nodus так, чтобы конус Nodus был направлен наружу, как показано ниже;
Вставьте каждую ручку в отверстия, расположенные по бокам кронштейна, и совместите их с монтажными отверстиями Nodus. Закрутите ручки до упора, но позвольте Nodus свободно вращаться с помощью ручек наклона;
Снимите узел Алидаде с солнечных часов, сняв центральный крепежный винт и гайку с основной пластины циферблата. Используя те же винты M4x16 мм от оригинальных вертикальных рычагов, установите
