Держатель батареи CR123A \ RCR123A \ 16340

ПРЕЖДЕ ЧЕМ НАЧАТЬ РЕАЛИЗОВАТЬ ПРОЕКТ, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ВСЁ ОПИСАНИЕ!!!

Привет всем

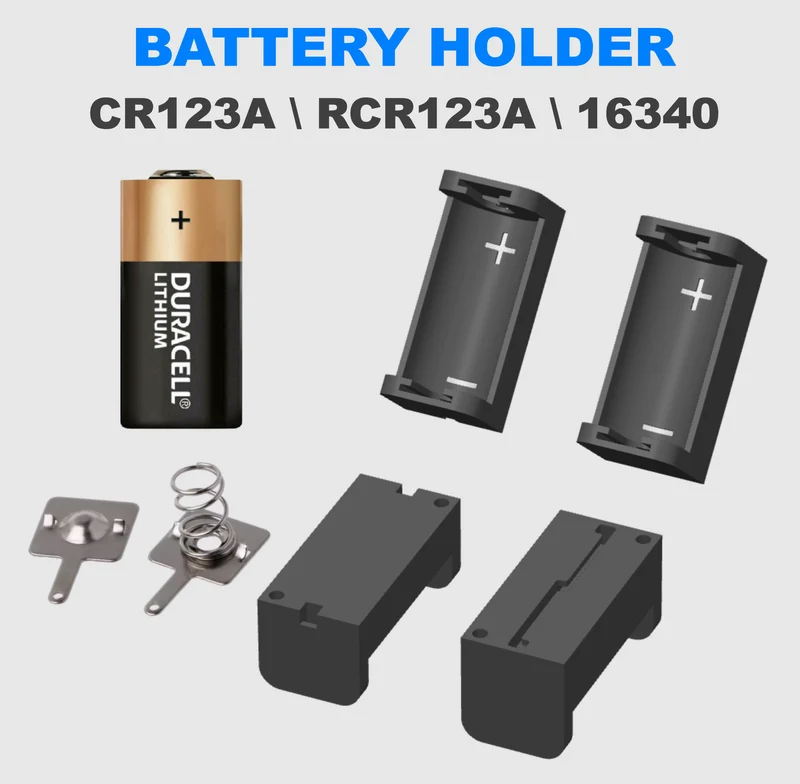

Держатели для аккумуляторов CR123A/RCR123A/16340 я спроектировал с использованием готовых контактных пластин, которые можно приобрести по ссылке ниже. Держатель доступен в двух вариантах. :

Версия 1 — со штырьковыми выводами сбоку держателя батареи и крепежными отверстиями под винты М3 глубиной 3 мм.

Вариант 2 — с штырьковыми выводами внизу или по центру батарейного держателя. Для центрального выхода имеется держатель провода и крепежные отверстия для винтов М3 глубиной 4 мм.

Когда вы закончите проект, поделитесь фотографией и комментарием. Спасибо и хорошего дня.

ВАЖНО — ПРОЧИТАЙТЕ:

Максимальный диаметр проволоки 1,6 мм
Припаяйте провода к контактным пластинам, прежде чем вставлять их в держатель батареи.

Размеры контактной пластины аккумулятора, использованной в этом проекте:

Размеры пластины без штифта: 10 x 9 x 0,3 мм ширина x высота x толщина
Размеры штифта: 2,6 х 6 х 0,3 мм ширина х высота х толщина

Что мне следует купить? :

Контактные пластины аккумулятора — https://a.aliexpress.com/_EwU6ocu

Как распечатать? :

Материал: ЛЮБОЙ
Высота слоя: 0,2 мм
Заполнение: 20%
Настенные петли: 3
Нижние слои: 4
Верхние слои: 4
Поддержка: Нет
Брим: Нет
