XReal Воздушные экраны

Обновление: оригиналы не выдержали первой поездки, поэтому я переработал конструкцию, чтобы сделать их более прочными. Я также доработал посадку и улучшил эстетику.

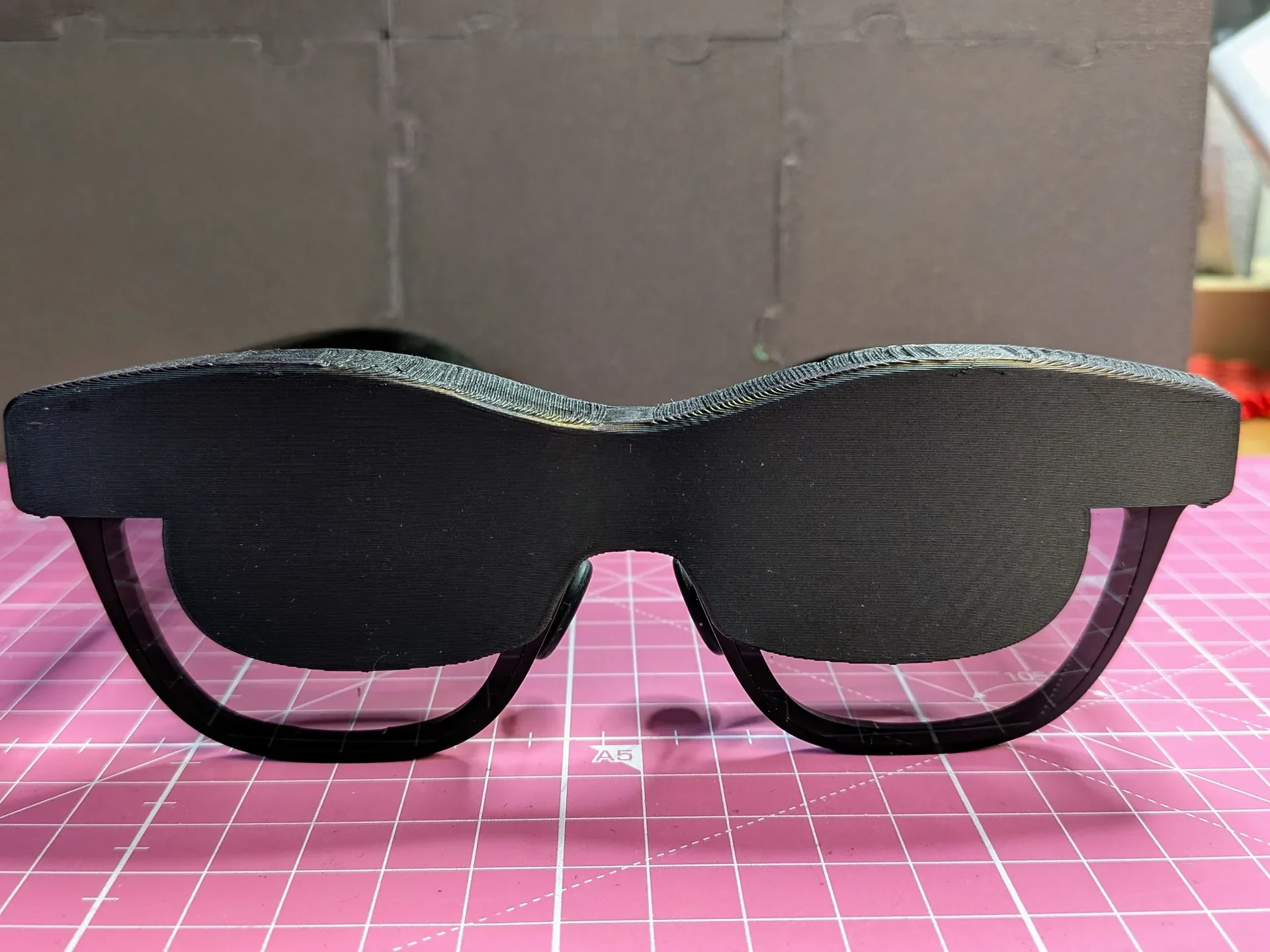

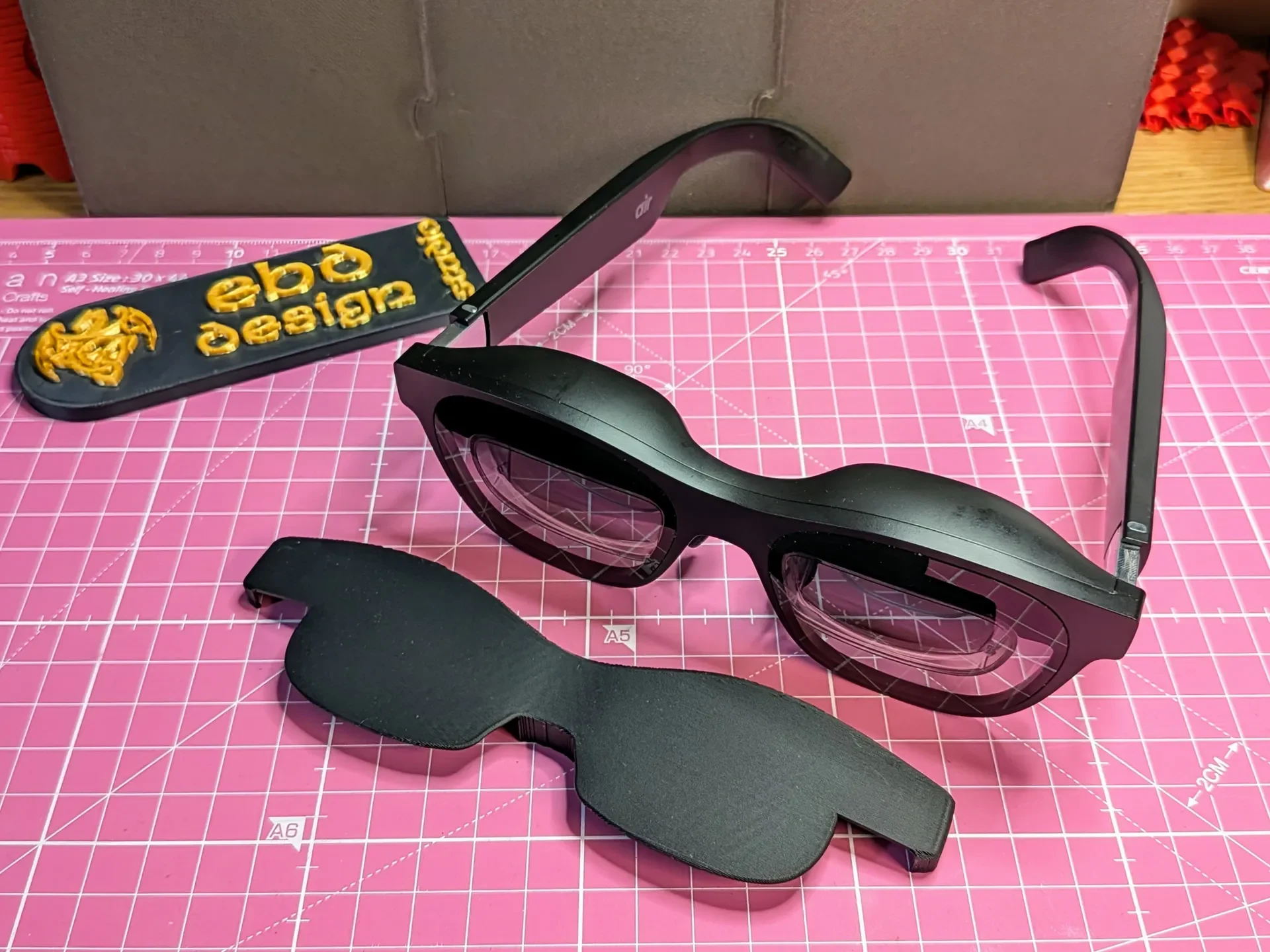

Эти очки имеют такую ​​форму, чтобы их можно было надеть на переднюю часть очков XReal Air AR. Они закрывают только часть экрана, так что зритель получает хороший темный фон для дисплея, но при этом может видеть, что происходит вокруг него.

Они также могут подойти к XReal Air 2 и 2 Pro, поскольку я считаю, что у них одинаковое шасси.

Печать

Это неудобная форма для печати, но методом проб и ошибок (много ошибок) я нашел надежный способ, обеспечивающий хороший результат с минимальными артефактами поддержки.

Я загрузил файл .3MF из Orca Slicer, который должен быть относительно совместим с Bambu Studio, Prusa Slicer и Creality Print — измените принтер, нить и процесс, сохранив при этом как можно больше параметров, включая настройки поддержки.

Распечатайте под углом 45%, как указано в файлах (вы можете использовать Lay On Face на краю в верхней передней части, если он смещается).

Я использовал:

Высота слоя 0,16 мм
6/7/7 Стены/Верх/Низ с концентрическим узором
Нормальная (ручная) поддержка/Snug
Только на рабочей пластине
Расстояние между базовыми узорами 1 мм
Расстояние между верхними интерфейсами 0,2 мм
Нет полей

Если вы используете стропальщик (т. е. не CoreX-Y), ориентируйтесь шириной штор вперед-назад, что значительно уменьшит раскачивание модели при печати.

Вот поддерживающая краска, которую я использовал — в основном верхняя часть оттенков плюс нарисованные линии по обоим боковым краям и посередине:

Отделка

После печати я использовал инструмент для удаления заусенцев по краю верхнего края (всегда используйте этот метод обрезки вниз по линиям слоя, а не вверх), затем отшлифовал сначала зернистостью 100, а затем зернистостью 1500, что выглядит довольно хорошо.
