Держатель велосипедной сигнализации с магнитным замком

Что это такое?

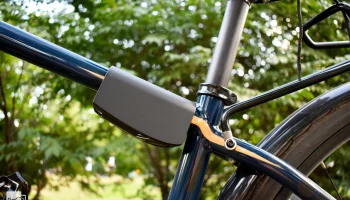

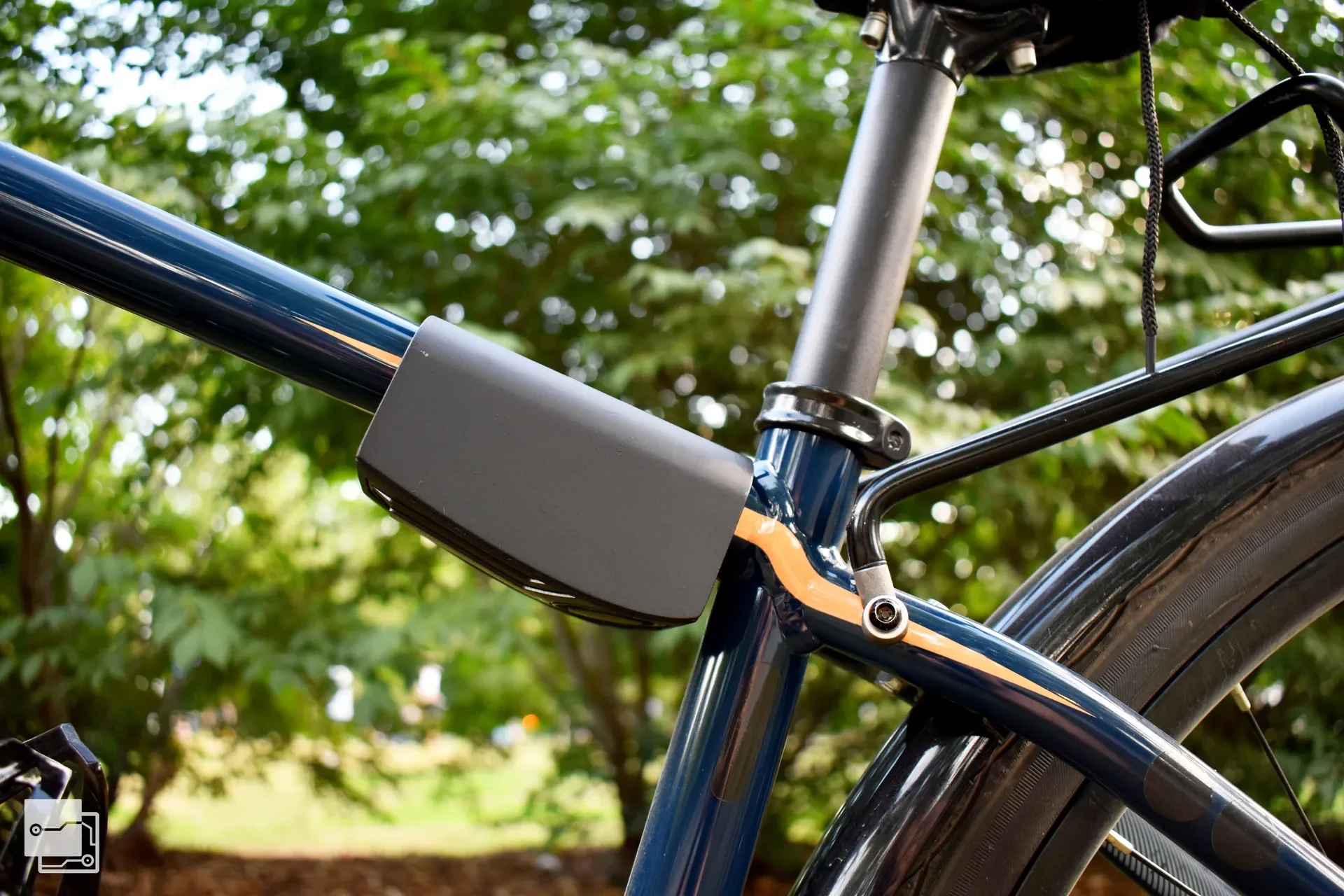

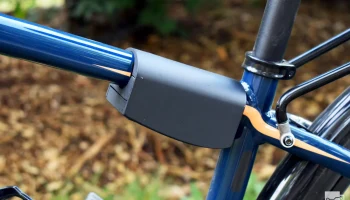

Держатель велосипедной сигнализации, крепящийся на раму велосипеда.
Проектирование является параметрическим, и значения размера кадра можно регулировать в файле.
Видимых мест разборки нет, так как стяжки, болты и гайки спрятаны внутри.
Имеет магнитный замок.

Рабочие файлы выложены на Gitlab.

Зачем это делать?
Велосипедная сигнализация поставляется с двусторонней лентой и застежками-молниями. Кажется, что двустороннюю ленту слишком легко снять, а застежки-молнии также не идеальны, поскольку они видны и их легко отрезать. Кроме того, найти хорошее место для установки может быть непросто.

Требования
Крепится в любую точку рамы.
Непонятно, как его убрать.

Усилие
Потребовалось 3 итерации. В каждой конструкции усовершенствования заключались в том, чтобы сделать ее тоньше и ужесточить допуски. Убедитесь, что его легче печатать.

Как это работает?

Есть 3 штуки.
Верх — обходит рамку и закрывает все остальные части, поэтому придает более однородный вид.

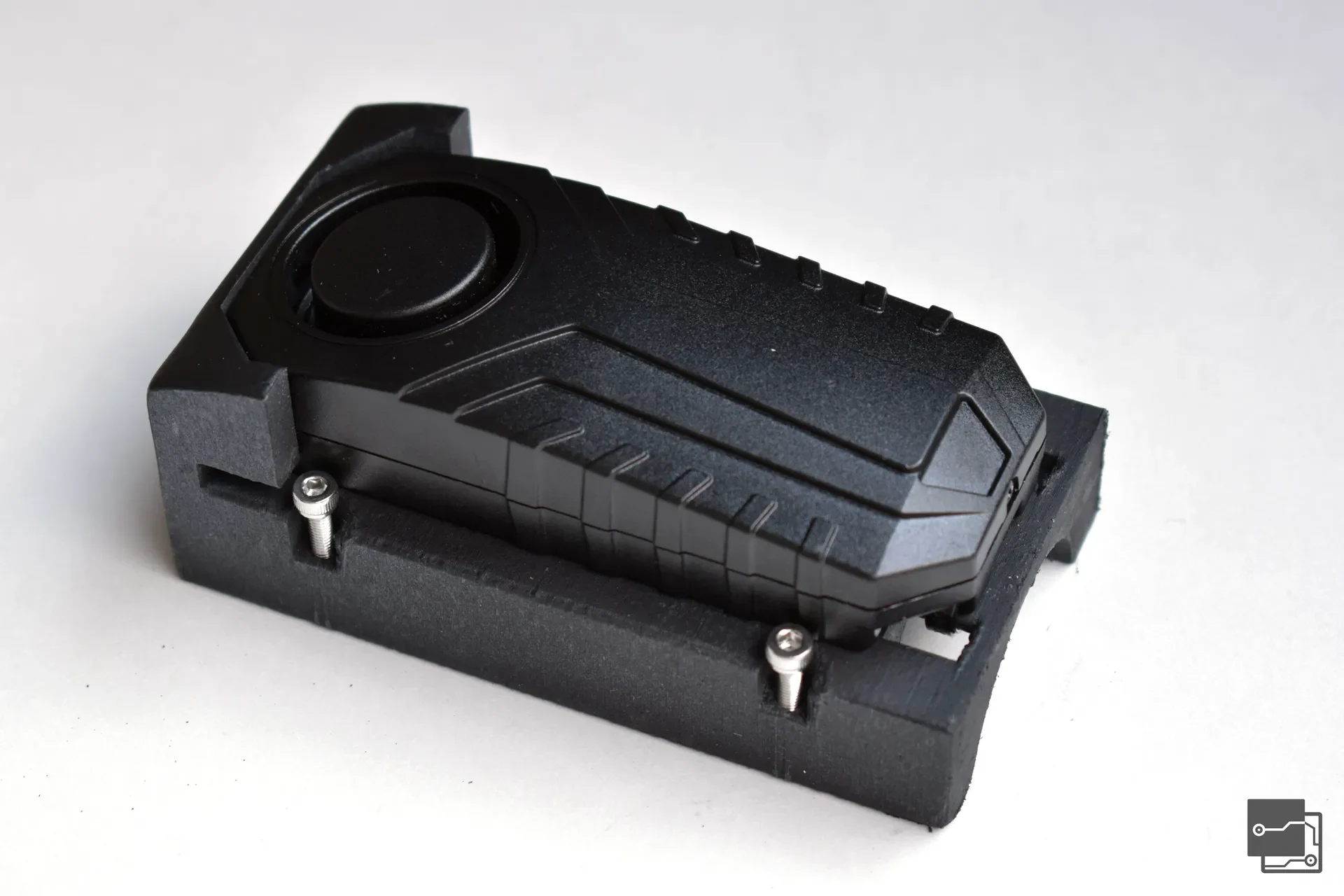

Внизу — здесь крепится сигнализация, и эта деталь также используется для крепления вокруг рамы. Имеет вырез для вставки магнита.
Крышка — как только она вставляется, она закрывает головки болтов, поэтому их нельзя отвинтить, пока крышка не будет снята, но крышка фиксируется на месте с помощью магнита.

На конце крышки имеется крючок.

В нижней части имеется прорезь для магнита. После вставки магнита крышка зацепляется за магнит. Магнит может скользить вверх и вниз для блокировки и разблокировки.

Чтобы заблокировать/разблокировать, вам необходимо использовать внешний магнит рядом со стеной и перемещать его вверх и вниз. В зависимости от допусков, если он ослаблен, можно услышать, как магнит достигает крайнего положения. Вам понадобится этот магнит, так как со временем батарейки сигнализации придется менять.

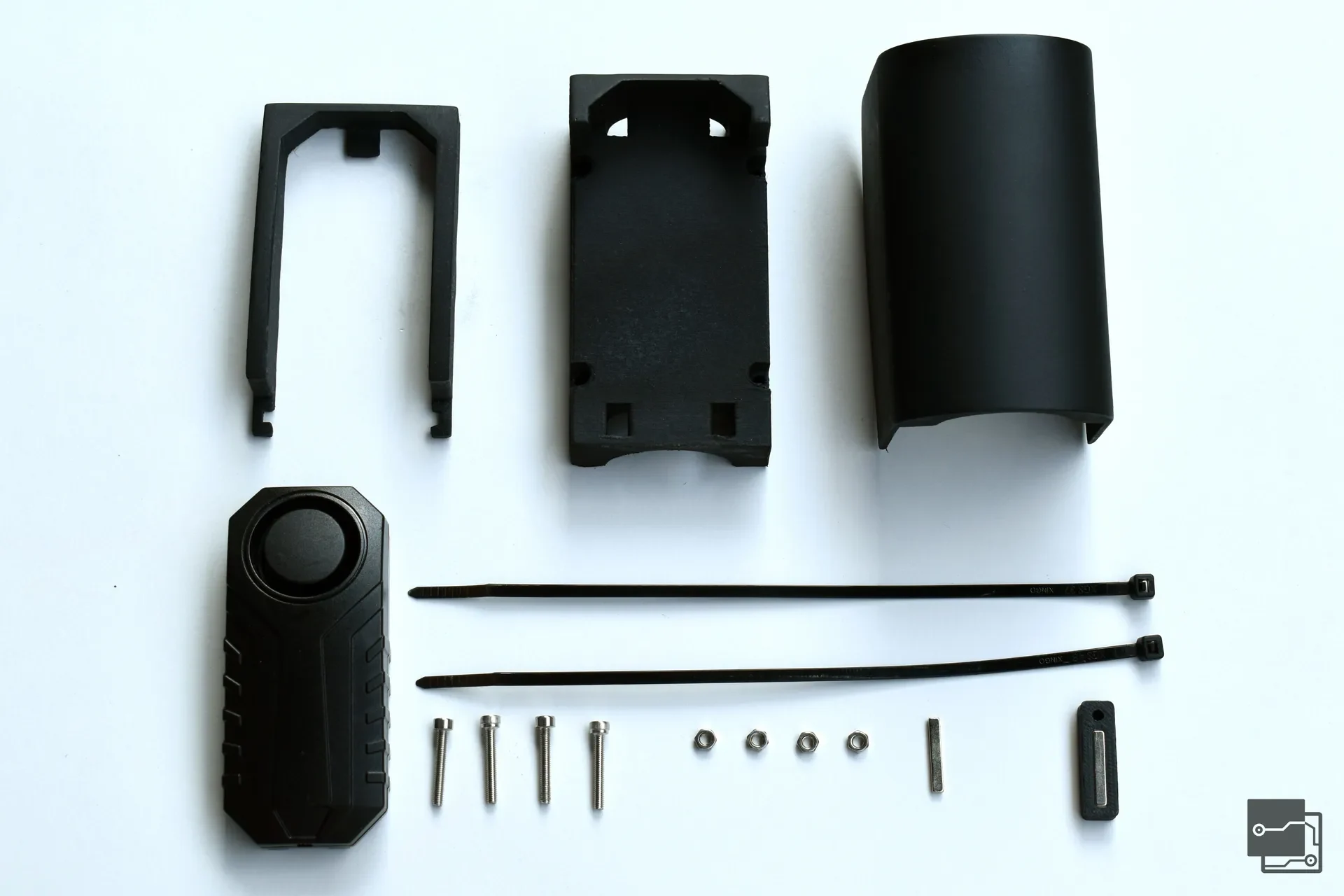

спецификация

1x топ
1x низ
1x чехол
4 гайки M4
4 болта M3x20 с головкой под торцевой ключ
1x магнит 20x3x2 мм

Также приготовьте несколько магнитов на будущее, чтобы заблокировать/разблокировать.

Сборка

Измените значения электронной таблицы в соответствии с требованиями к раме. Измерьте высоту и ширину спереди и сзади. Некоторые кадры меняют размер по мере продвижения. Например, спереди он толще, а по направлению к сиденью становится меньше.

Распечатать
Песок, Краска

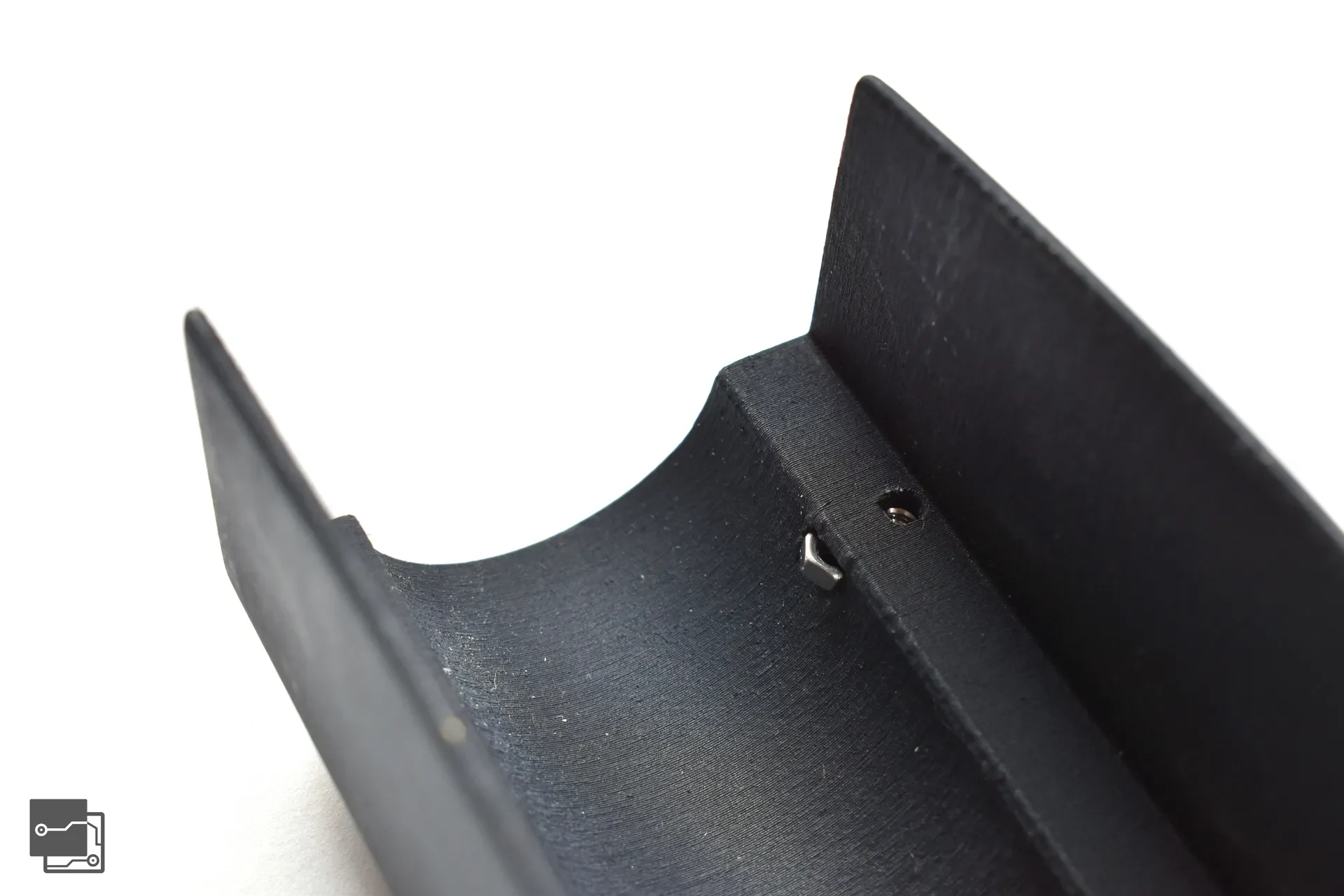

Вставьте гайки в верхнюю часть

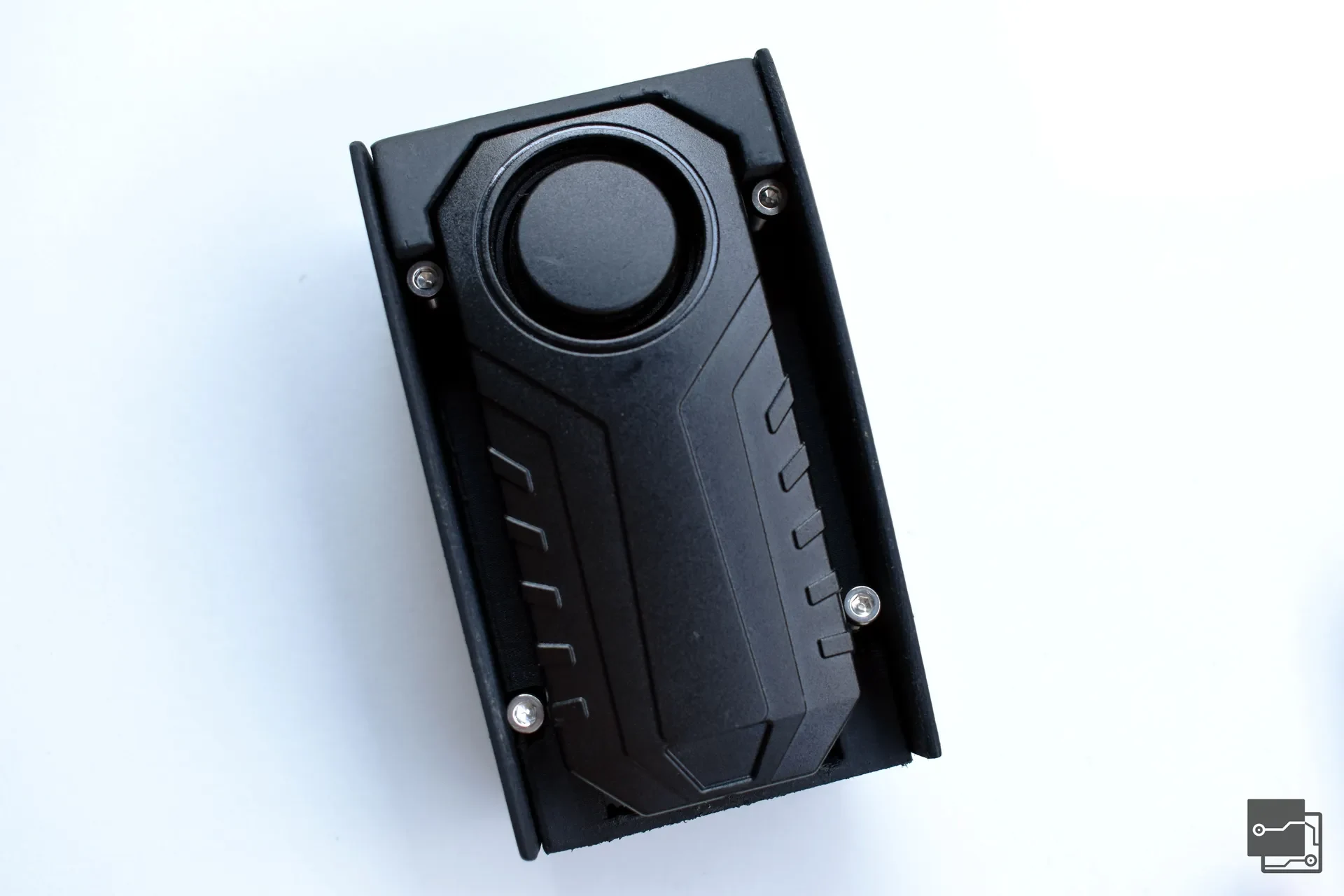

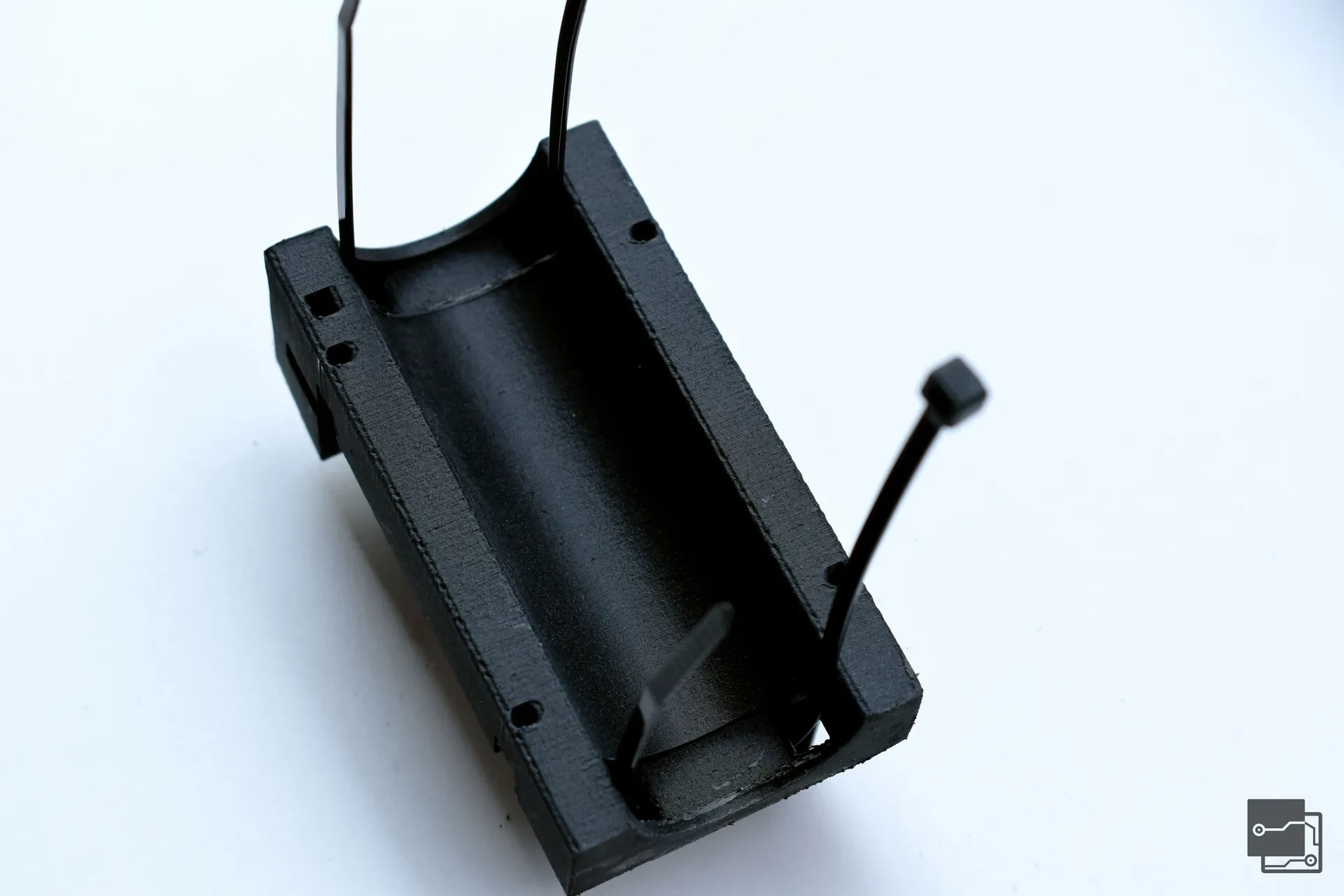

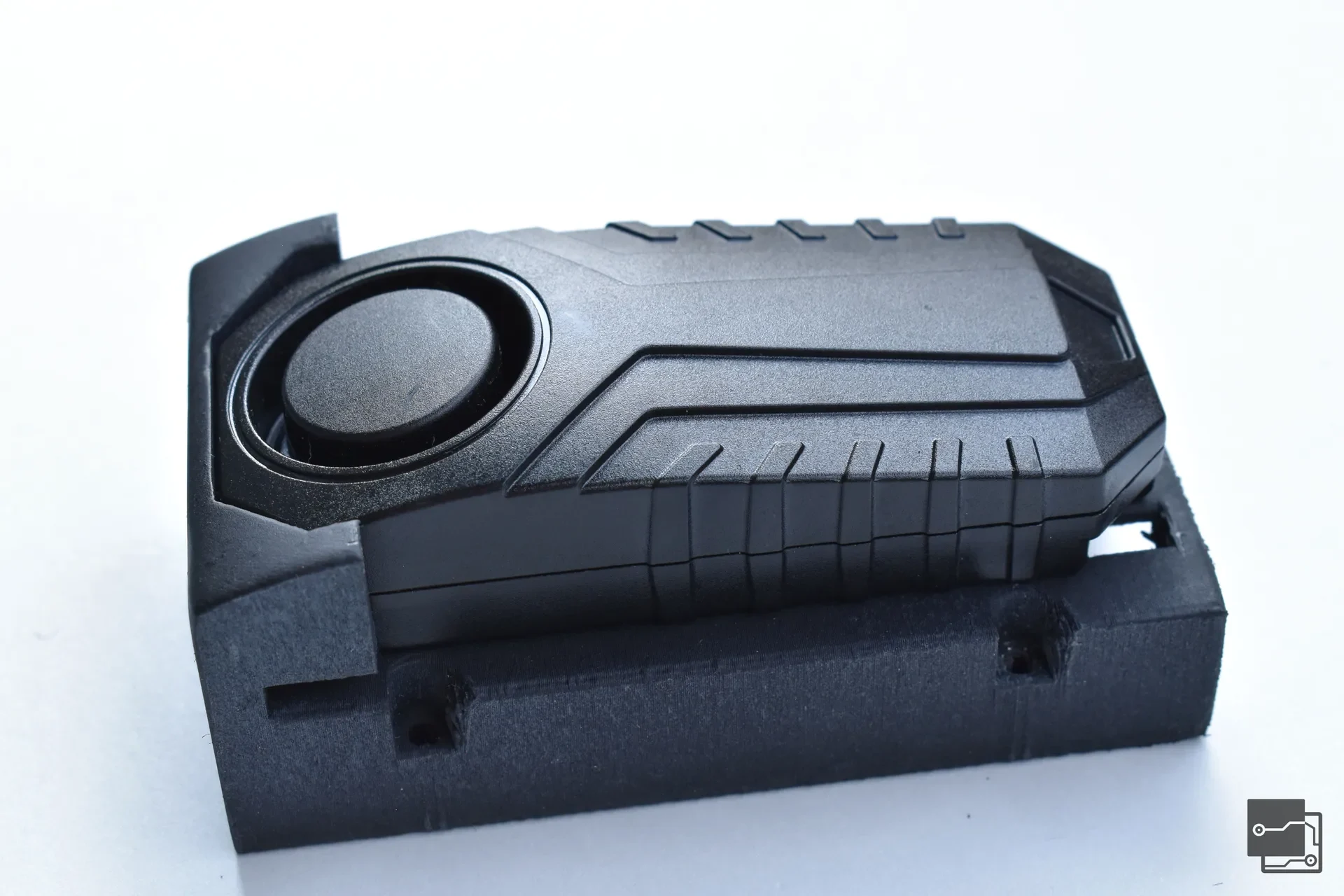

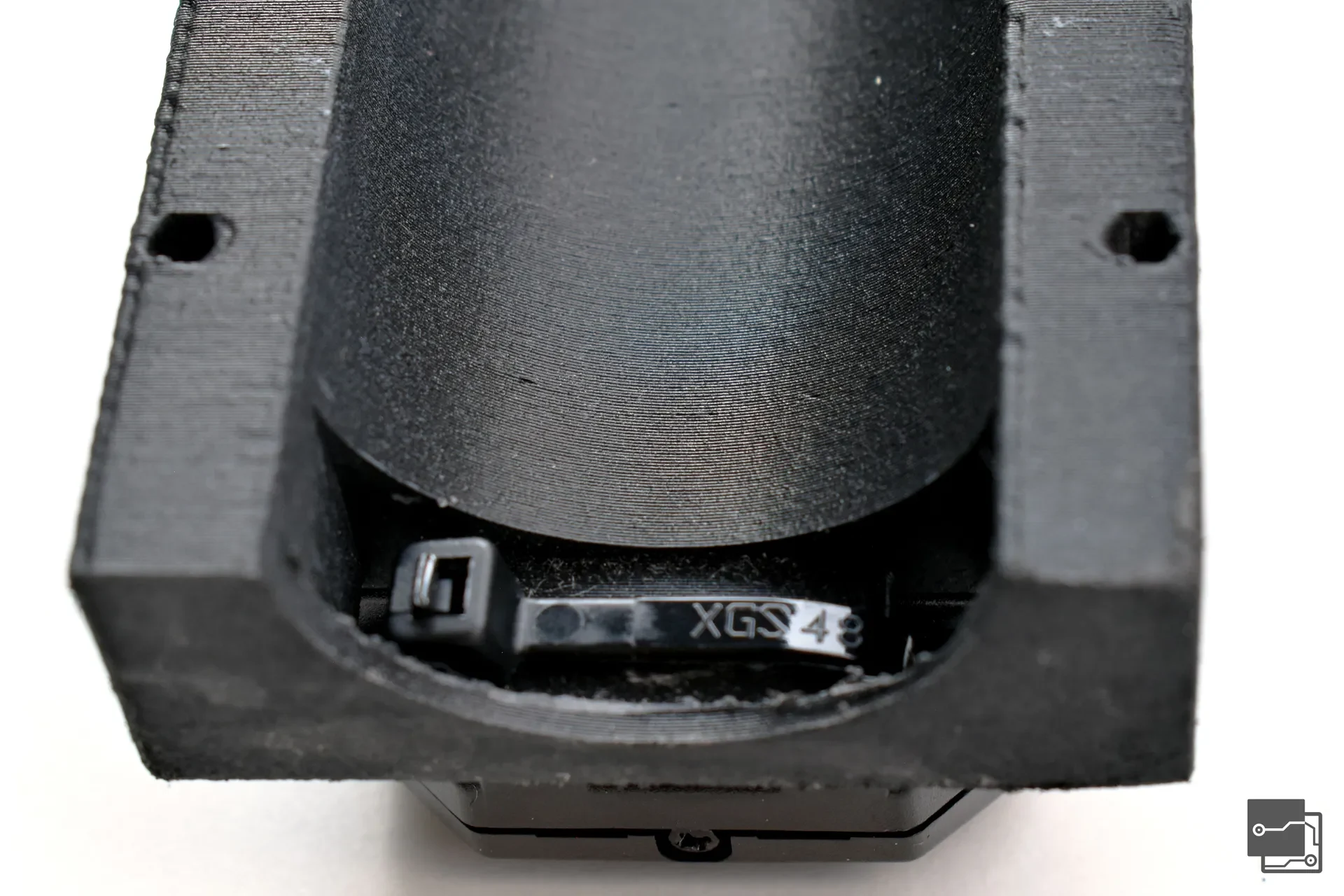

Прикрепите сигнализацию с помощью застежек-молний

Вставьте магнит в слот
Вставьте болты

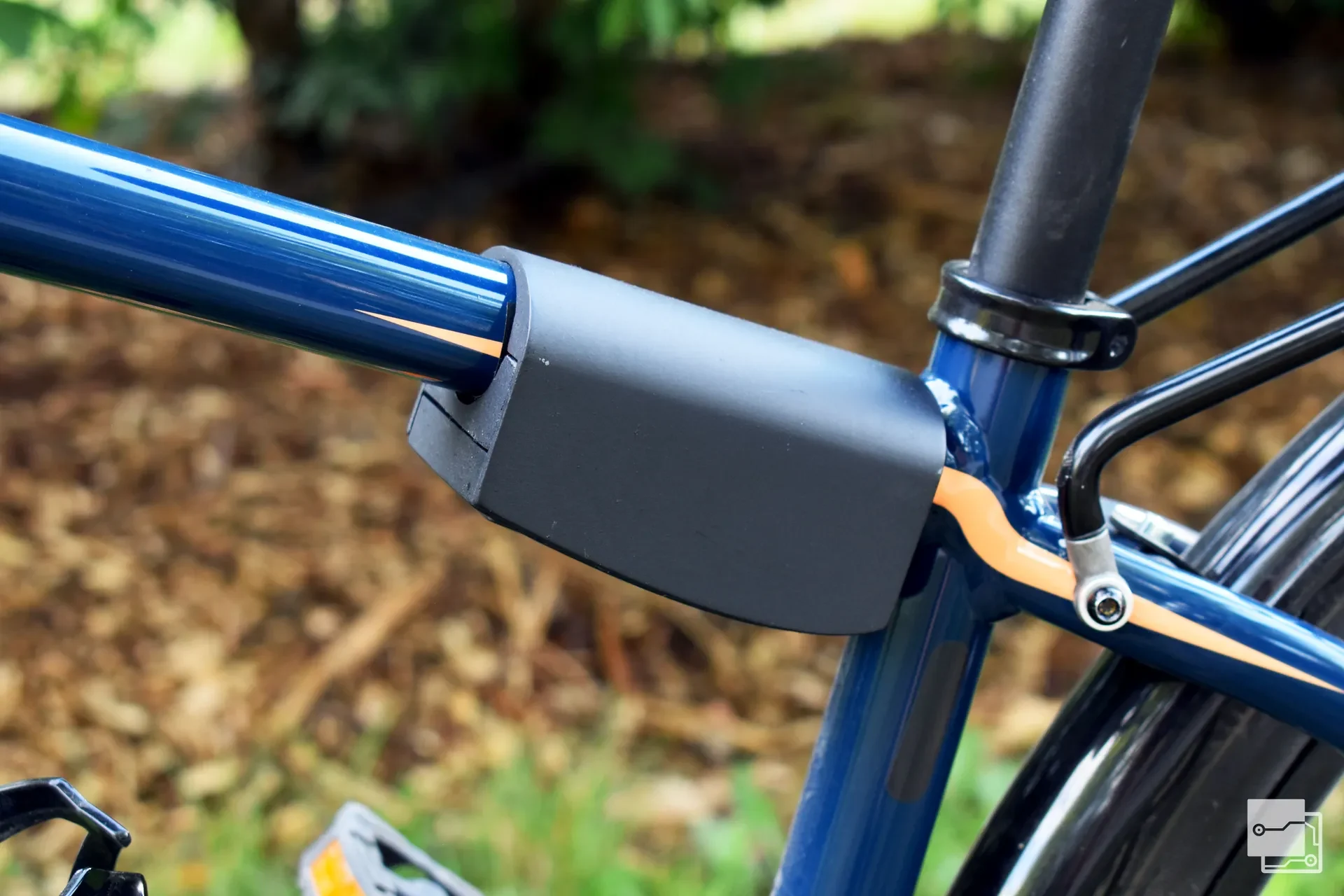

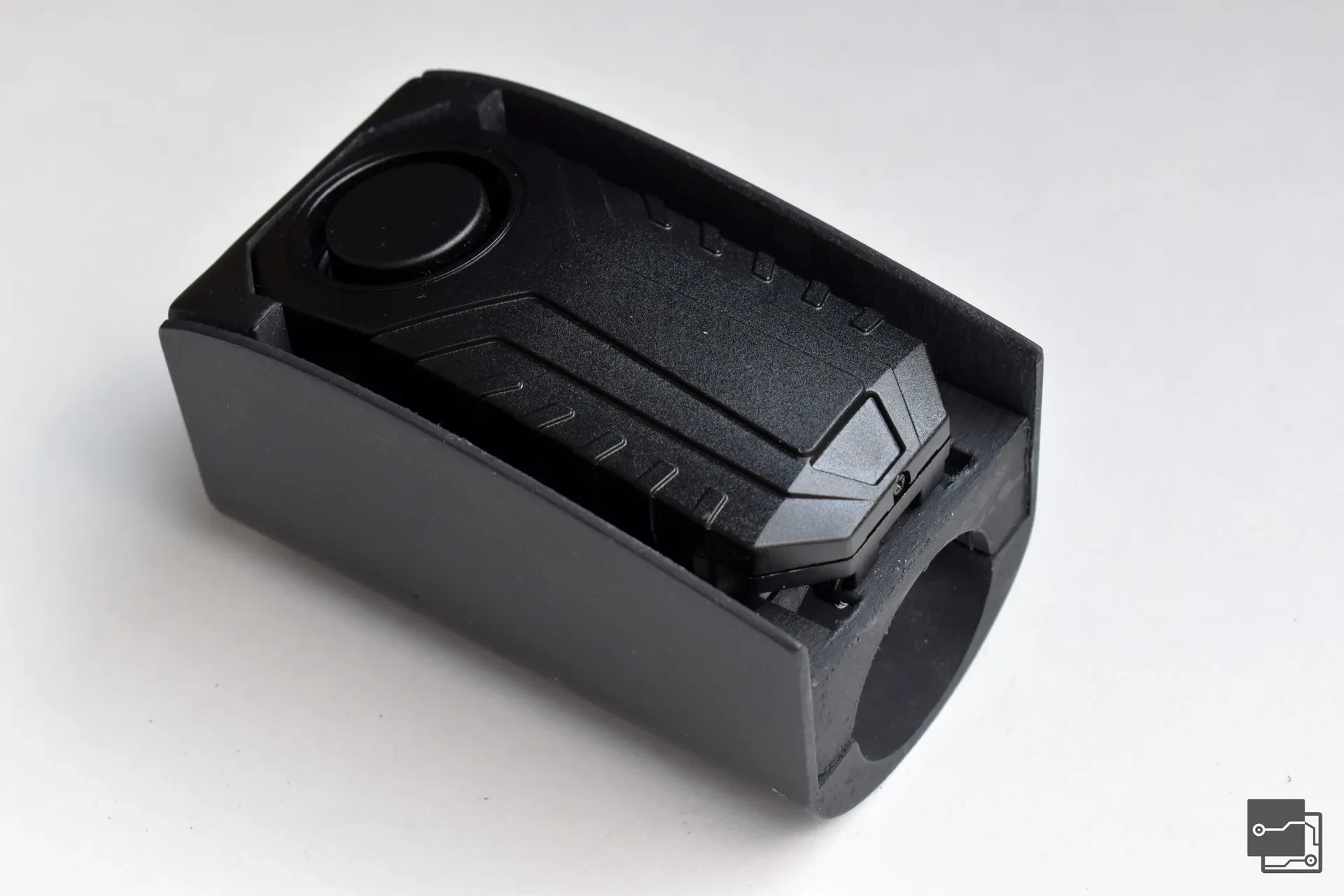

Установите верхнюю и нижнюю части вокруг рамы.
Вставьте крышку
Зафиксируйте его магнитом
