Мощная катушка с мягкой рулеткой

Распечатайте в PETG! Детали из PLA могут треснуть при запрессовке их в подшипники.

Спасибо за скачивание и ❤!

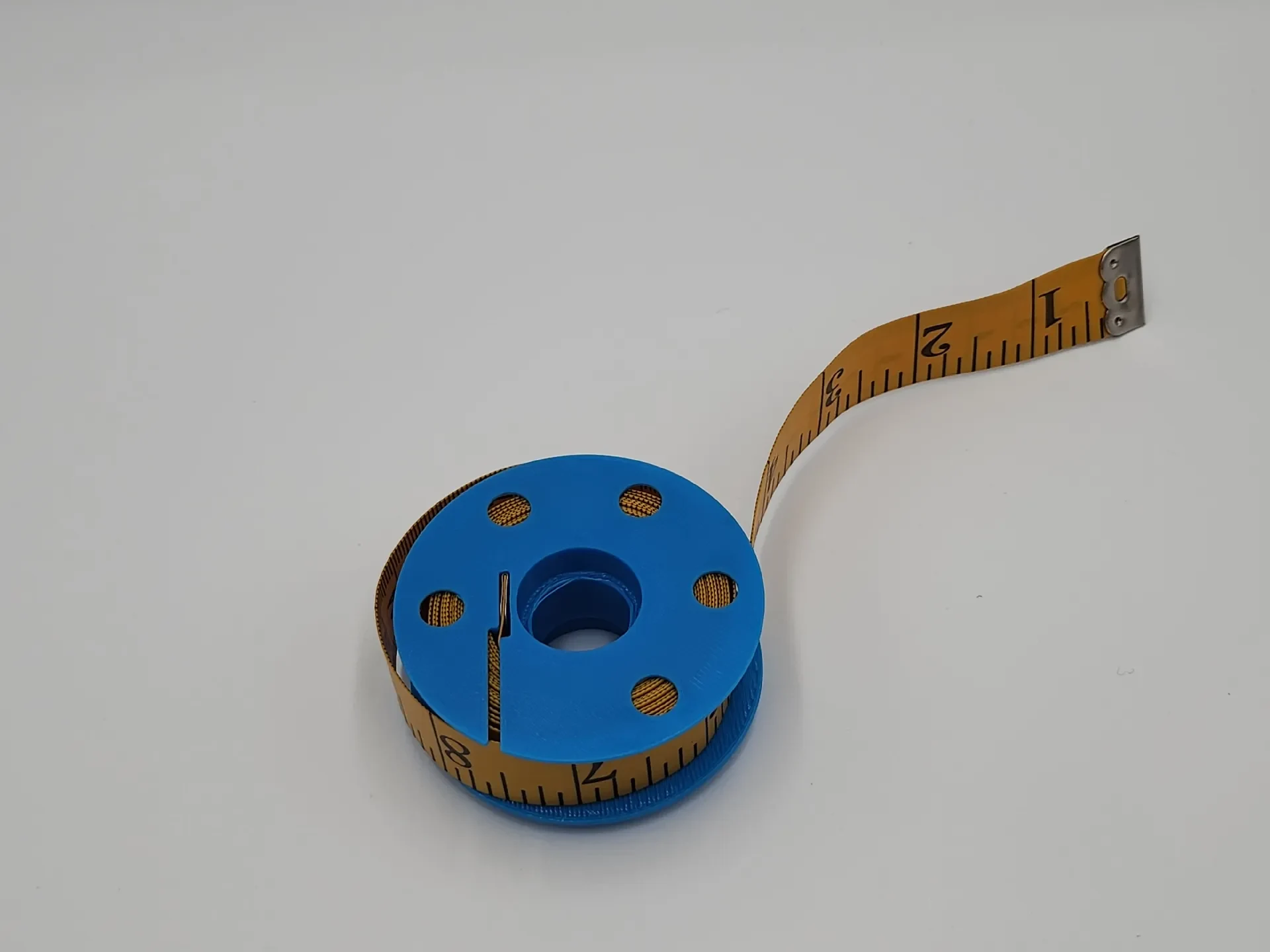

Мне нужно было одолжить у жены мягкую рулетку, и я нашел ее скомканной в комок в ее коробке с швейными принадлежностями. Эта модель мое решение проблемы.

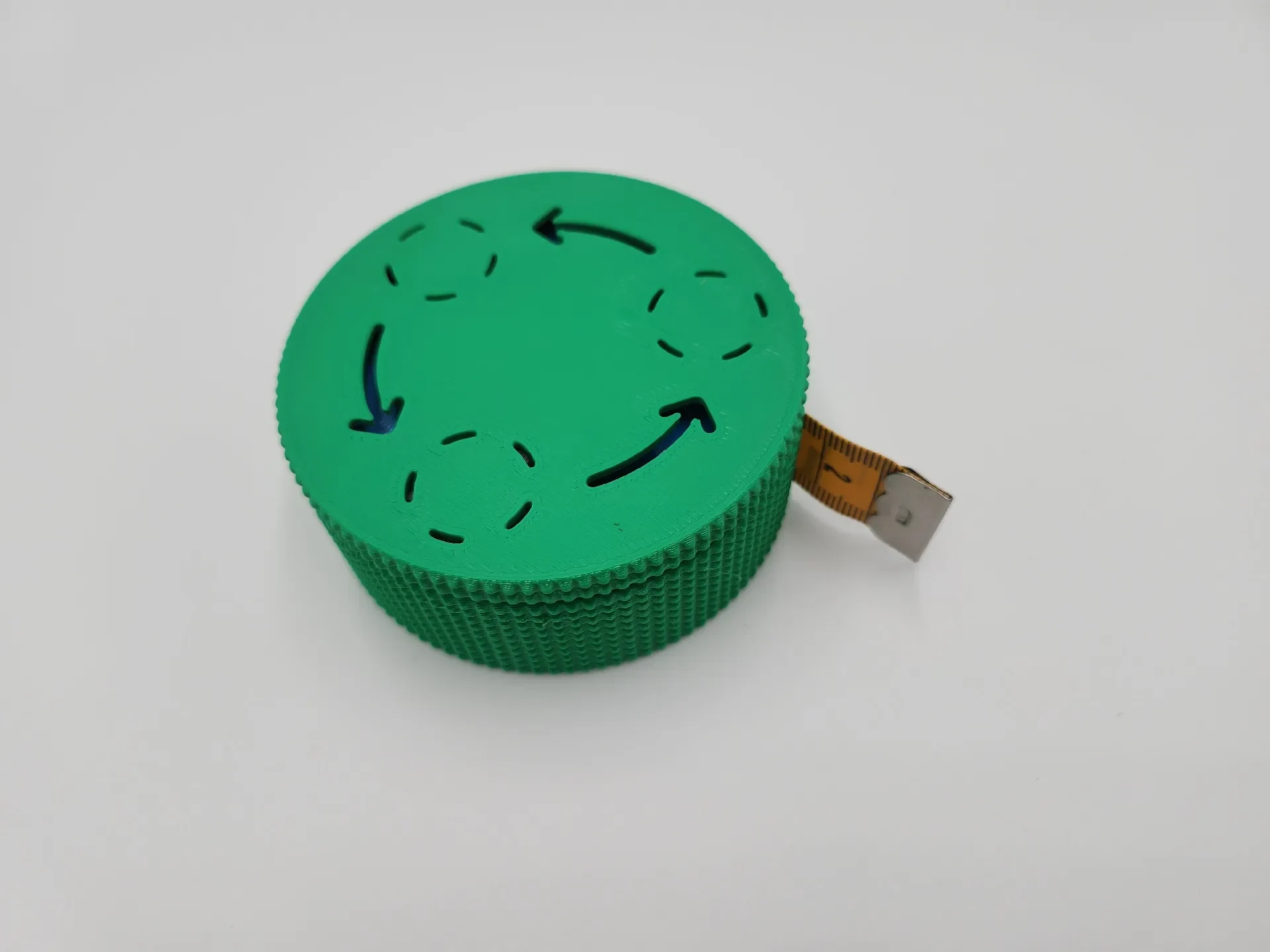

В катушке используются планетарные шестерни и подшипники для обеспечения эффективной работы, при этом она лишь немного больше самой катушки. На катушку помещается рулетка длиной 3 м/3 ярда. Один полный оборот крышки (bottom_plate.stl) позволяет протянуть ленту на ½ метра/20 дюймов! Используйте детали диаметром 20 мм для рулеток шириной ¾ дюйма. Используйте детали диаметром 13 мм для рулеток шириной ½ дюйма. Обратите внимание, что шпуля ½ дюйма не тестировалась, но я тщательно проверил модель → все должно быть в порядке.

Подшипники: по 3 подшипника 693ZZ для планетарных шестерен и по 2 подшипника 608 (скейтборд) для солнечной шестерни/золотника.

Сборка:

Вставьте металлический язычок большого конца ленты в прорезь на катушке, затем намотайте.

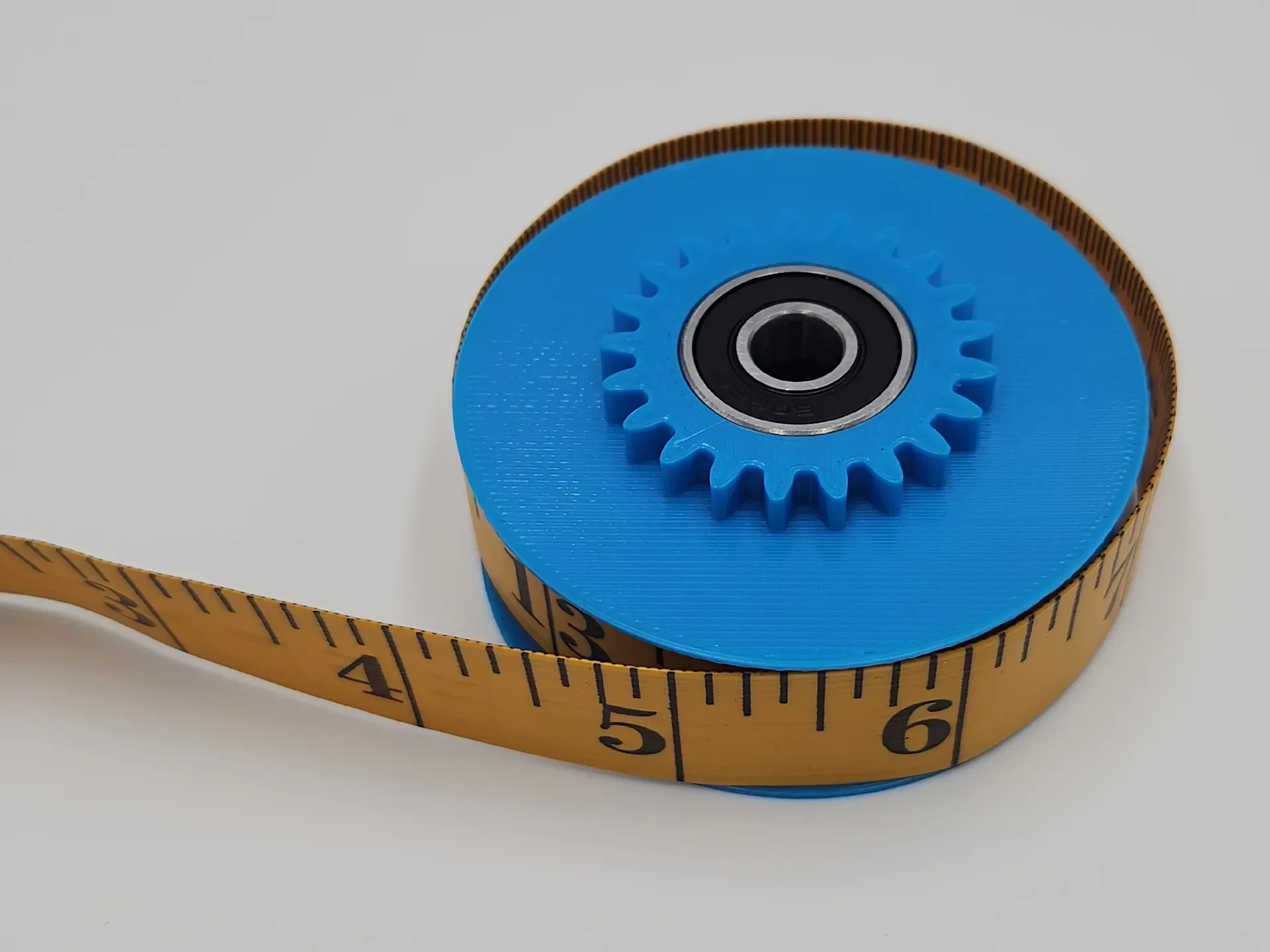

Вставьте два подшипника скейтборда в нижнюю и верхнюю часть катушки.

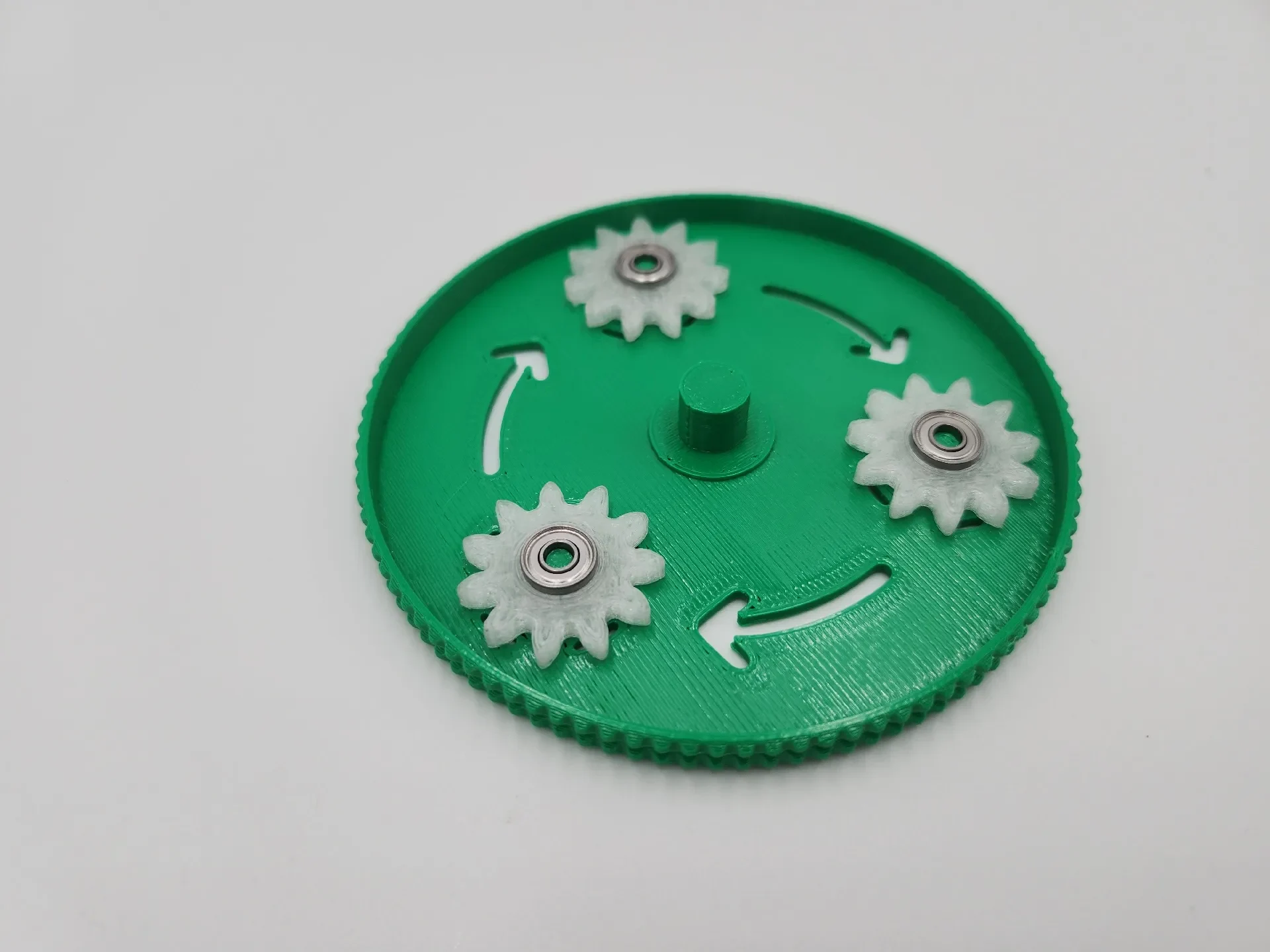

Впрессуйте подшипники 693 в планетарные шестерни, затем установите их на крышку (bottom_plate.stl). Ширина шестерен 3 мм, ширина подшипников 4 мм. При установке на крышку подшипник должен выступать из шестерни на 1 мм.
Протяните конец ленты через прорезь в основном корпусе (верхняя пластина.stl), а затем наденьте сторону катушки без шестерни на центральную шпильку.

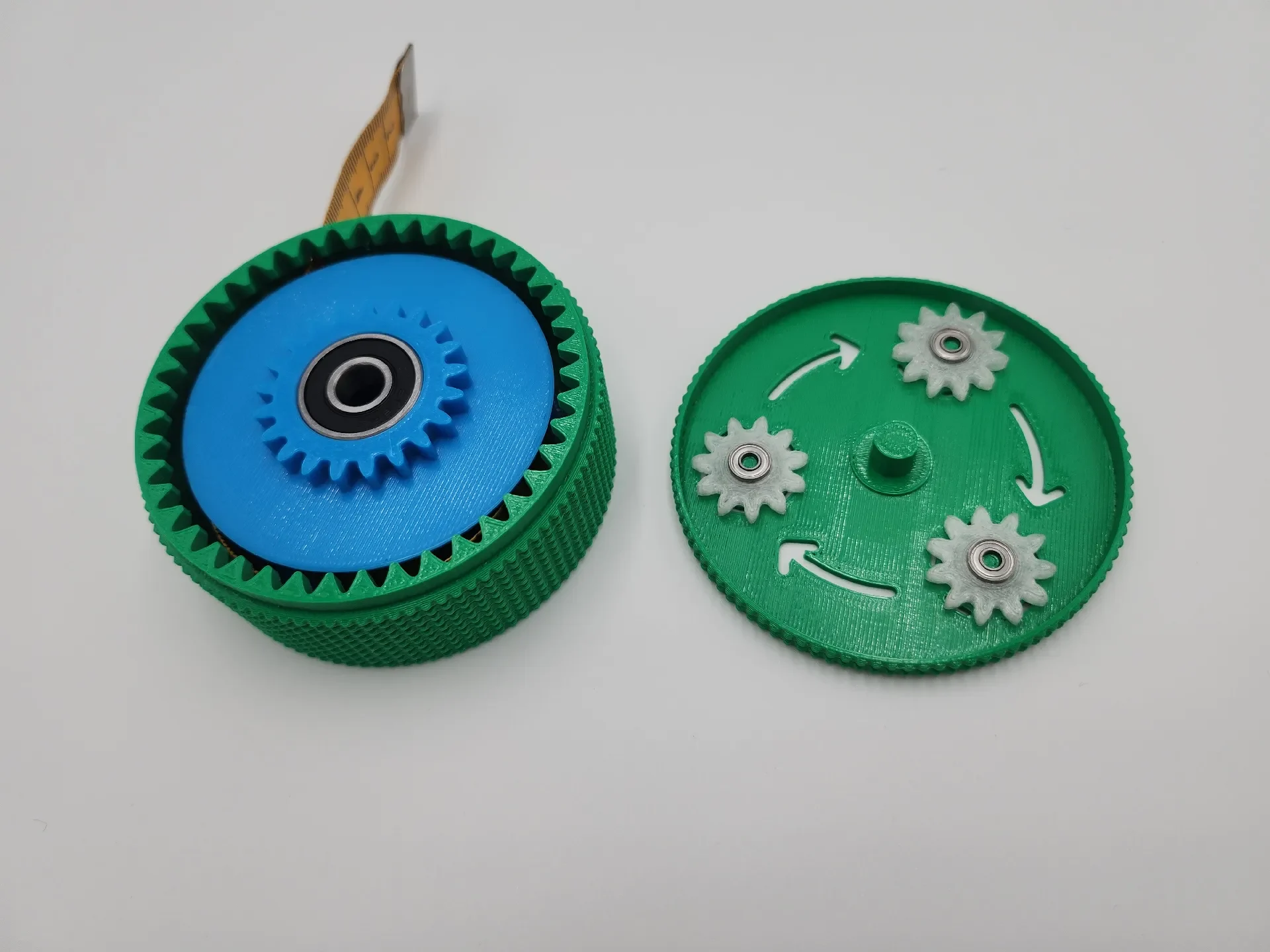

Сожмите обе половины вместе, сателлиты совпадут с солнечной и кольцевой шестернями.

Катушка удерживается вместе благодаря плотной посадке основного корпуса, катушки и крышки в подшипники 608. Если вы уроните его, он, вероятно, развалится.

Распечатать заметки:

Я рекомендую печатать катушку с дополнительными стенками, 3 или даже 4 для PLA. В противном случае он может треснуть при запрессовке подшипников. Я напечатал несколько из них в PETG без проблем.
Я добился отличных результатов на своих Mk4 и XL — плотно прилегает к подшипникам 608. При печати на Bambu X1C прилегание оказалось не таким плотным, как хотелось бы.
Распечатайте планетарные шестерни с внутренним краем.
Конечно, катушке нужна поддержка. Я использовал органические опоры только на рабочей пластине.
15% заполнение гироида для всех частей.
