Пенал с вращающейся открытой крышкой......

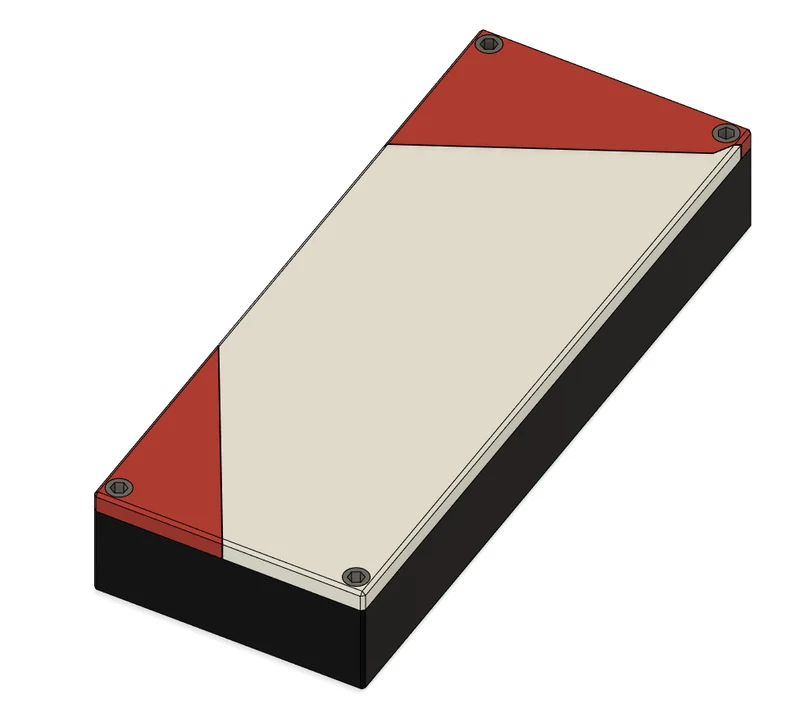

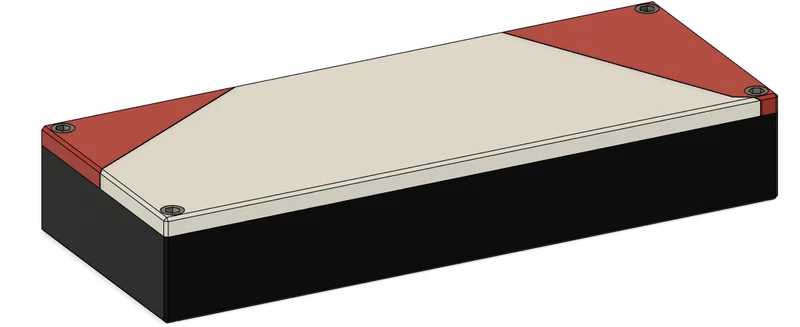

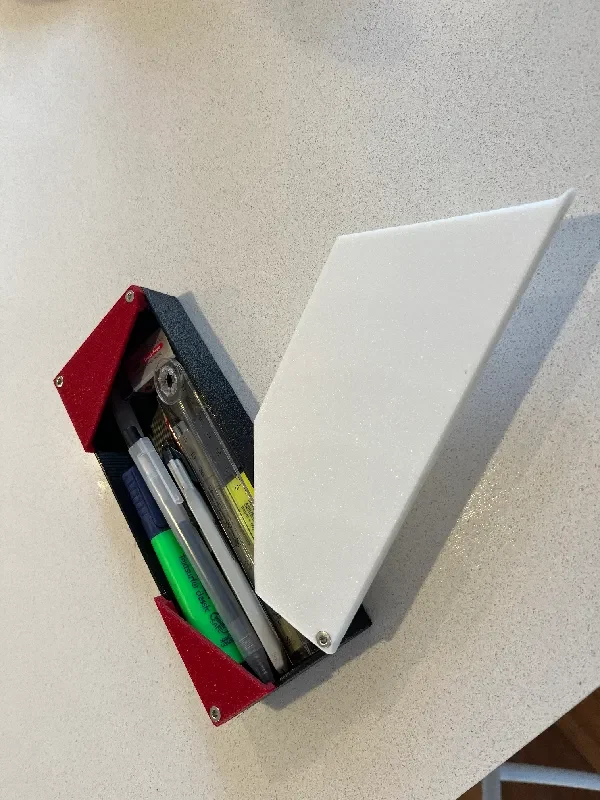

Прочный и вместительный пенал (Ш80xД200xВ30 мм), который открывается поворотным механизмом, что упрощает 3D-печать и сборку. Крышка издает приятный щелчок при закрытии.

Верхняя часть распечатана на трех отдельных частях, что позволяет использовать различные цветовые комбинации в зависимости от вашего стиля. Дизайн был вдохновлен красивым дизайном пенала от Trove Canberra, представленным по ссылке ниже. Пожалуйста, поддержите их работу покупкой, если вы хотите этот дизайн из дерева.

https://www.trovecanberra.com.au/products/timber-pencil-box

Размер коробки довольно большой. Пожалуйста, дайте мне знать, если вы хотите загрузить уменьшенную версию, соответствующую вашим потребностям.

Сборка:

Верхняя и нижняя статические секции удерживаются на месте винтами M4 x 30 мм с выемкой внизу для стопорной гайки из этого набора на Amazon. Детали спроектированы таким образом, чтобы плотно прилегать к месту, оставляя место для секции крышки.

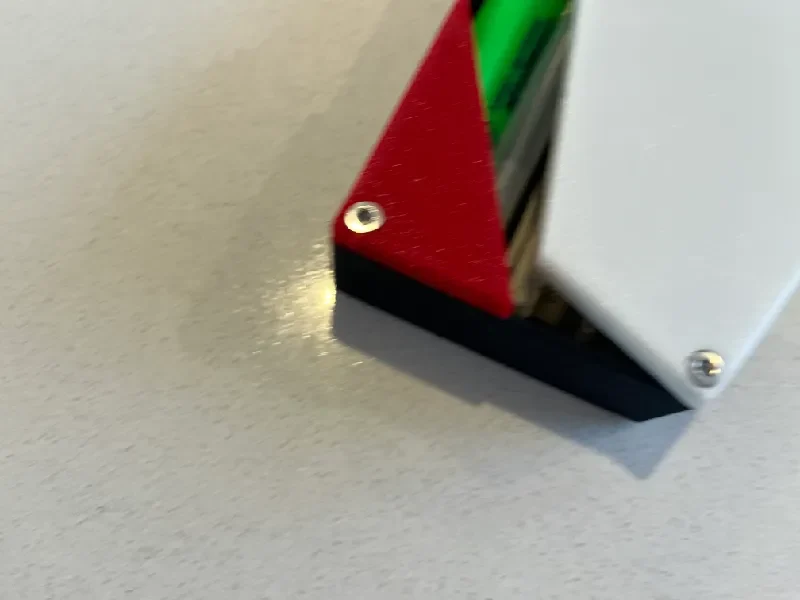

Секция крышки также удерживается на месте винтом M4 x 30 мм с более жестким допуском в отверстии. Это позволяет крышке легко вращаться без выкручивания винта. На основании также имеется выемка для стопорной гайки, которую вы, возможно, захотите приклеить, если у вас возникнут проблемы с выкручиванием винта. Не затягивайте эту секцию слишком сильно, чтобы крышка могла вращаться плавно.

Я подумывал о создании версии без винтов или с популярными узорами спереди, если доберусь до этого и если будет достаточный интерес.

М4 из этого набора на Амазоне.

https://www.amazon.com.au/1080pcs-Stainless-M4-Assortment-Kit%EF%BC%8CAlloy/dp/B0BL6N29FM/ref=asc_df_B0BL6N29FM/?tag=googleshopdsk-22&linkCode=df0&hvadid=598931834313&hvpos=& hvnetw=g&hvrand=2247623142075027948&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=& hvlocphy=9071944&hvtargid=pla-2276217100310&psc=1&mcid=7ddda549e5af32d395eb6cfb8868b71d

Настройки для печати изображений:

Контейнер:

Материал: ПЭТГ
Высота 0,24 мм с соплом 0,4 мм.
3 стены, заполнение 15%
Отверстия с цековкой моста: жертвенный слой
Нечеткая кожа: контур, интервал 0,1, толщина 0,1 мм.

Крышка:

Материал: ПЛА Гипер
Высота 0,24 мм с соплом 0,4 мм.
3 стены, заполнение 15%
Отверстия с цековкой моста: жертвенный слой
Нечеткая кожа: контур, интервал 0,1, толщина 0,1 мм.

Верх:

Материал: ПЛА+
Высота 0,24 мм с соплом 0,4 мм.
3 стены, заполнение 15%
Отверстия с цековкой моста: жертвенный слой
Нечеткая кожа:
Контур, интервал 0,1, толщина 0,1 мм.
Только опубликуйте ту часть, которая показывает.
Использована геометрия модификатора для удаления нечеткой кожи с деталей, попадающих в контейнер.
