Устаревшие конструкции водяных ракет......
Потому что старые проекты никогда не умирают; они просто порождают воображение для новых проектов.
Это архив устаревших/устаревших/устаревших конструкций, связанных с простой водяной ракетной установкой (модель 86434). В классической инженерной манере его сохраняют с надеждой, что он кому-нибудь, где-нибудь, когда-нибудь пригодится.
Чтобы внести ясность, эти проекты НЕ РЕКОМЕНДУЮТСЯ для печати или активного использования. Эта страница помогает поддерживать чистоту основного проекта во избежание путаницы.
2024-05 Ножки и колышки для труб из ПВХ Legacy
В оригинальной конструкции пусковой установки для ножек использовалась труба из ПВХ с напечатанной ступней для адаптации к колышку. Колышек помещался внутри трубы из ПВХ, поэтому для разных региональных труб требовались разные колышки. С момента появ��ения летом 2023 года полностью печатной ножки со встроенной стопой все опубликованные производители использовали печатные ножки. Удаление ножек из труб из ПВХ дает дополнительную свободу при проектировании колышка, держателя и основания.

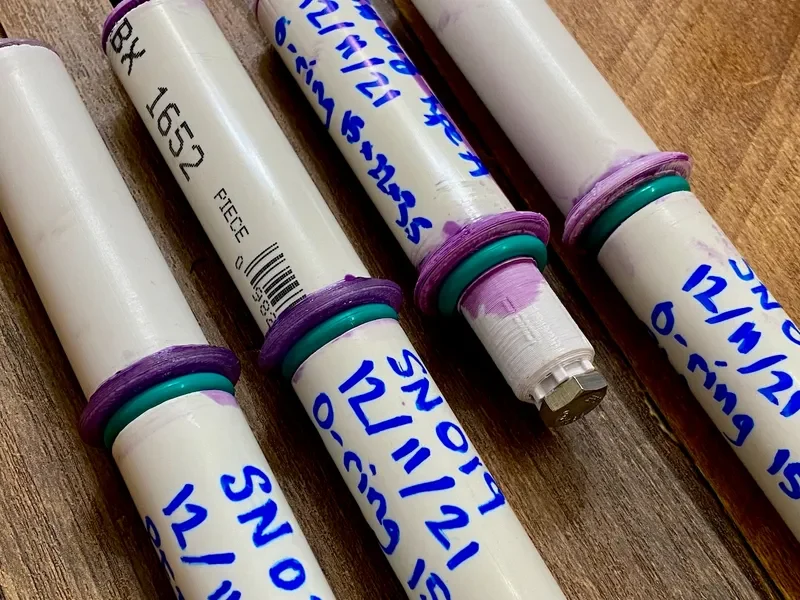

2023-06 Устаревшее ядро типа A (v1.2)
Инструкции по сборке в Instructables, v1.2
Настройки печати: Ширина линии: 0,4-0,45 мм, высота слоя: 0,20 мм, 3 стенки, 100 % концентрическое заполнение, опоры соприкасаются с рабочей пластиной.
2023-06 Основание, опора, колышек, наружный диаметр 20,0 мм (бета-версия)
Размер рассчитан на метрическую трубу диаметром 20 мм. Вышел на пенсию с разработкой ног, напечатанных на 3D-принтере.
Последняя совместимость с v1.2
2023-06 Крепления для плавников (бета)
Ранние прототипы плавников, которые крепились к фланцу бутылки с целью создания конструкции плавн��ков, не зависящей от бутылки. Многие ретракции заклинивали мой экструдер из-за перегрева; даже после редизайна он оказался слишком тяжелым. Устарело из-за улучшенных плавников, связанных с решением сосредоточиться на форм-факторе бутылки Polar Seltzer емкостью 1 л.

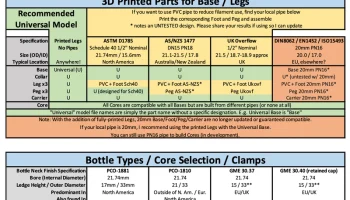

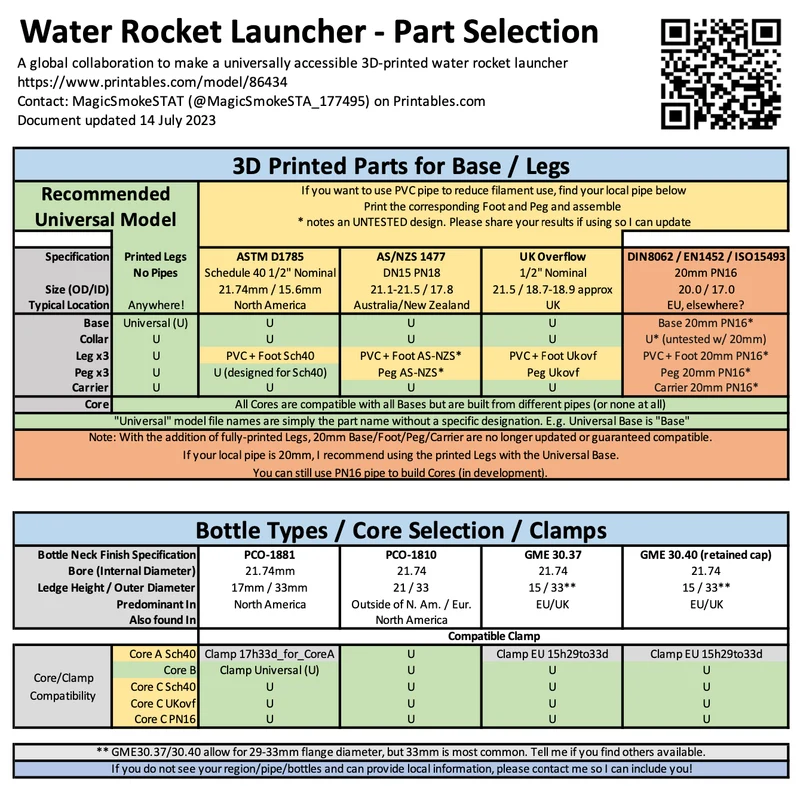

2023-07 Выбор детали (переход с v1.2 на v1.4)
По состоянию на июнь 2023 года в версии 1.2 было 3 разных зажима, 5 ядер, две основы, 4 ножки и 4 колышка. Для разных регионов требовались разные комбинации из-за перестановок имеющихся трубок и бутылок.
Разработка ножек, напечатанных на 3D-принтере, позволила отказаться от подсистемы пусковой установки калибра 20,0 мм.
Согласование высоты уплотнительного кольца и доработка Core C позволили отказаться от Core A, устранив специальные требования к зажимам.
Дополнительные данные по специфик��циям EU GME30.40 и выше. Упрощение сердечника позволяет унифицировать зажимы.
В результате теперь существует одна универсальная конструкция (основание, зажимы, ножки, колышки) с несколькими вариантами труб из ПВХ.
К счастью, Руководство по выбору деталей больше не нужно, оно здесь как напоминание о постоянном противоречии между универсальностью и локализацией.
