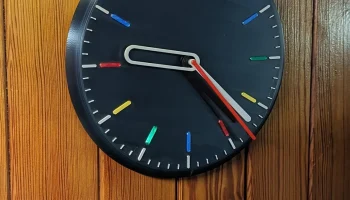

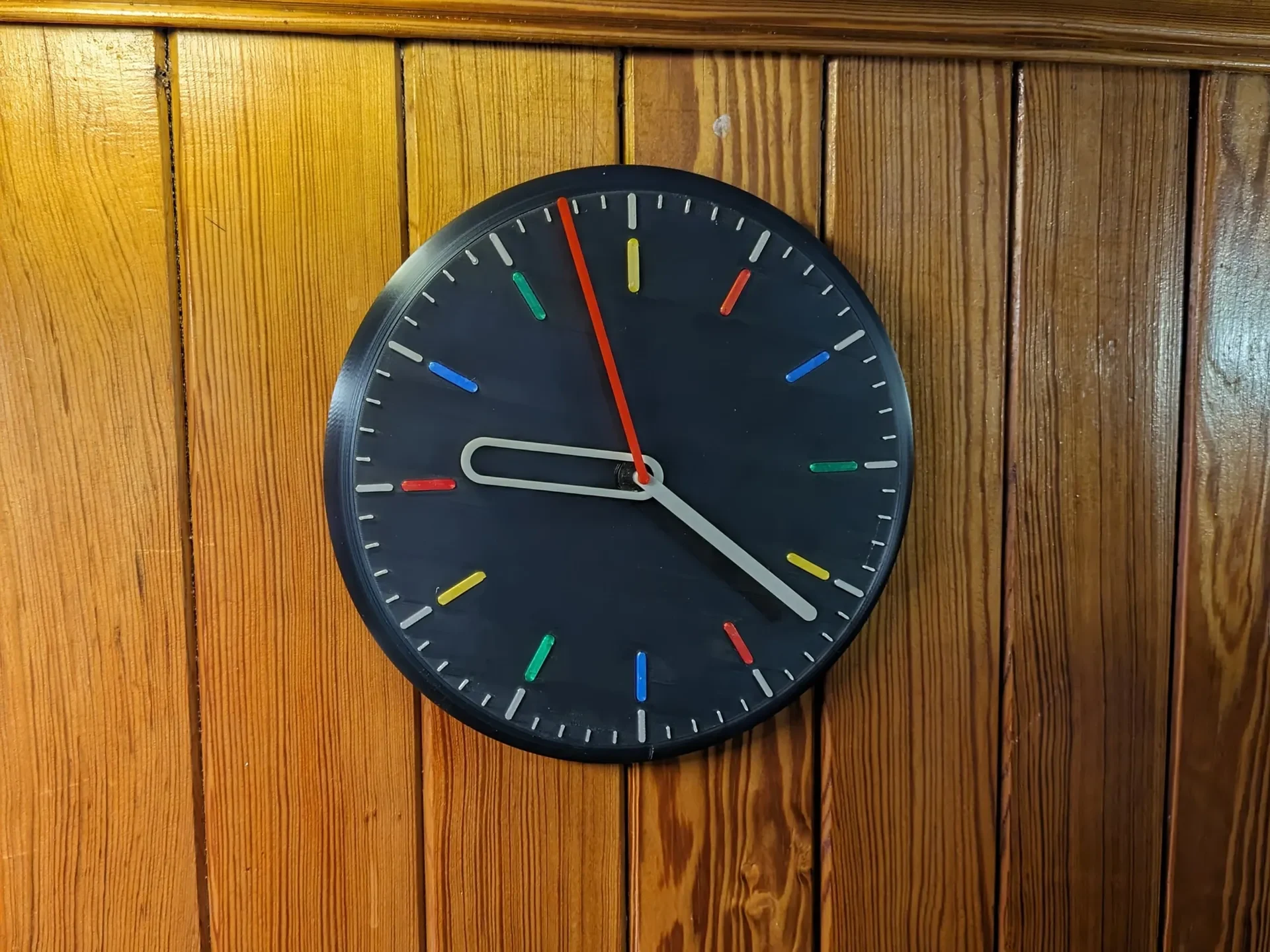

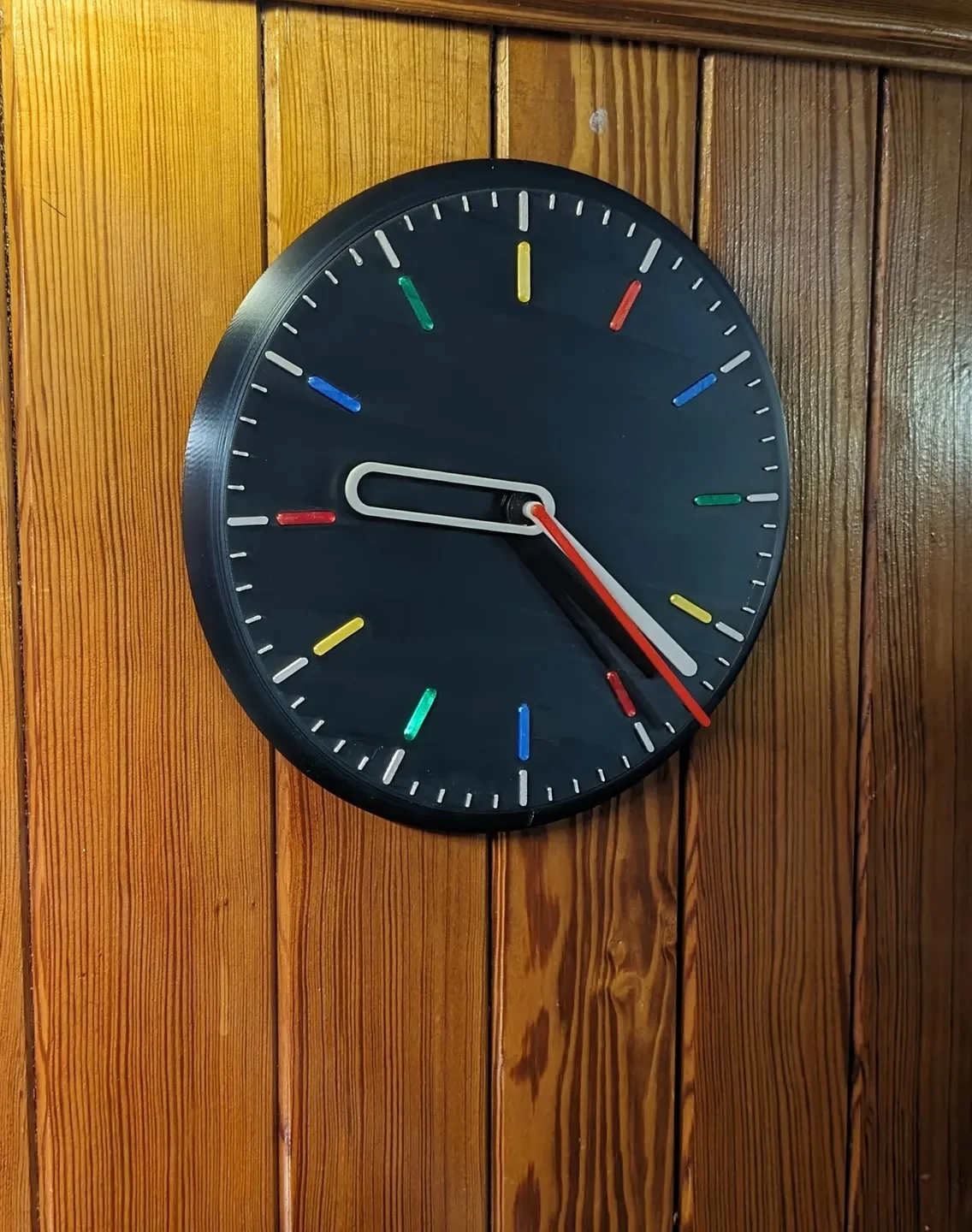

Настенные часы Pixel Watch
В другой жизни я разрабатывал циферблаты в Facer для Google Pixel Watch (и других — ищите там EBD) и подумал, смогу ли я создать часы в стиле «Pixel». Это лицо заимствовано из одного из этих рисунков. Здесь я использовал CAD OnShape, напечатанный с помощью Orca Slicer на Creality K1 и Ender 3 S1 Pro.
Для этого понадобится часовой механизм с батарейным питанием, который легко найти в вашем любимом интернет-магазине вещей. Я получил о��ин от Amazon, у которого была петля, чтобы повесить его на настенное крепление — их легко найти менее чем за десять долларов.
Я напечатал лицо и поля (которые соединяются вместе) из матового черного PLA с высотой слоя 0,2 мм, 3x3x4 стенки/низ/верх. Приостановите отпечаток лица на отметке 3 мм, чтобы можно было сменить нить и сделать видимыми клещи — я использовал PLA Pearl White Silk.
Вам понадобится двенадцать клещей, которые вставляются в лицевую сторону — я выбрал 3 x 4 цвета для четырех цветов Google, напечатанных SIlk PLA толщиной 0,16 мм, на всех стенках (думаю, 5 было достаточно). Выберите любой цвет (цвета) из любого материала. Их легко заменить, если позже вы захотите изменить внешний вид.
Для стрелок я использовал PLA+ — я очень рекомендую здесь использовать прочный материал, особенно для второй руки, поскольку ее соединение с механизмом очень маленькое. PETG тоже подойдет, если он не деформируется. Я сделал это с толщиной линии 0,16 мм и шириной линии 0,32 мм. Выберите тот же цвет, что и на циферблате, для первых 1 мм часовой стрелки, затем переключитесь на нить основной стрелки — это даст эффект «плавающей» часовой стрелки.
ПРИМЕЧАНИЕ. Очень маловероятно, что руки подойдут к полученному вами механизму — разные производители могут использовать разные размеры, а принтер и нити, которые вы используете, также могут привести к разнице в напечатанных деталях. Я предлагаю вам посмотреть, как выглядит ваш механизм, и изменить руки в соответствии с ними — я уверен, что это займет несколько итераций (мне пришлось попробовать 4-5 правок на каждую руку). Однако детали довольно маленькие, и их можно быстро напечатать, поэтому их изготовление не займет много времени. Файлы STEP включены сюда для облегчения редактирования.
Удачи!
ЭдинМедведьДракон
