Встроенный держатель предохранителя (корпус и крышка) - к...
Примечание. Некоторые из моих проектов плазменной установки с ЧПУ доступны здесь бесплатно, а некоторые другие предназначены исключительно для моих сторонников на Patreon, которые поддерживают любую сумму, даже если всего лишь доллар в месяц. https://www.patreon.com/design8studio

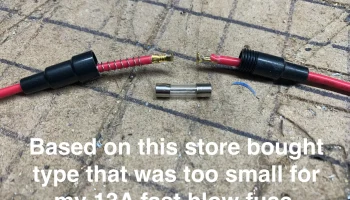

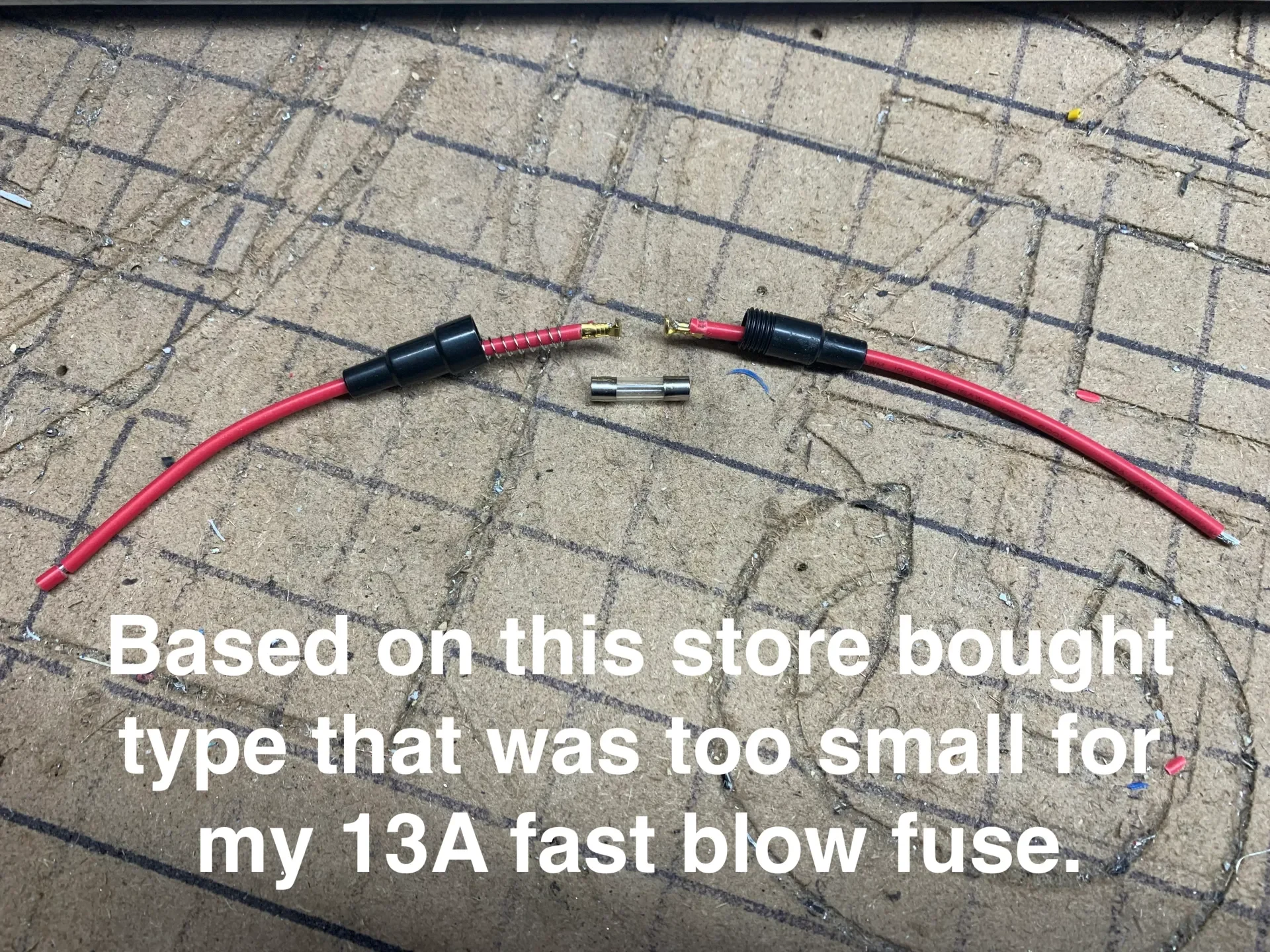

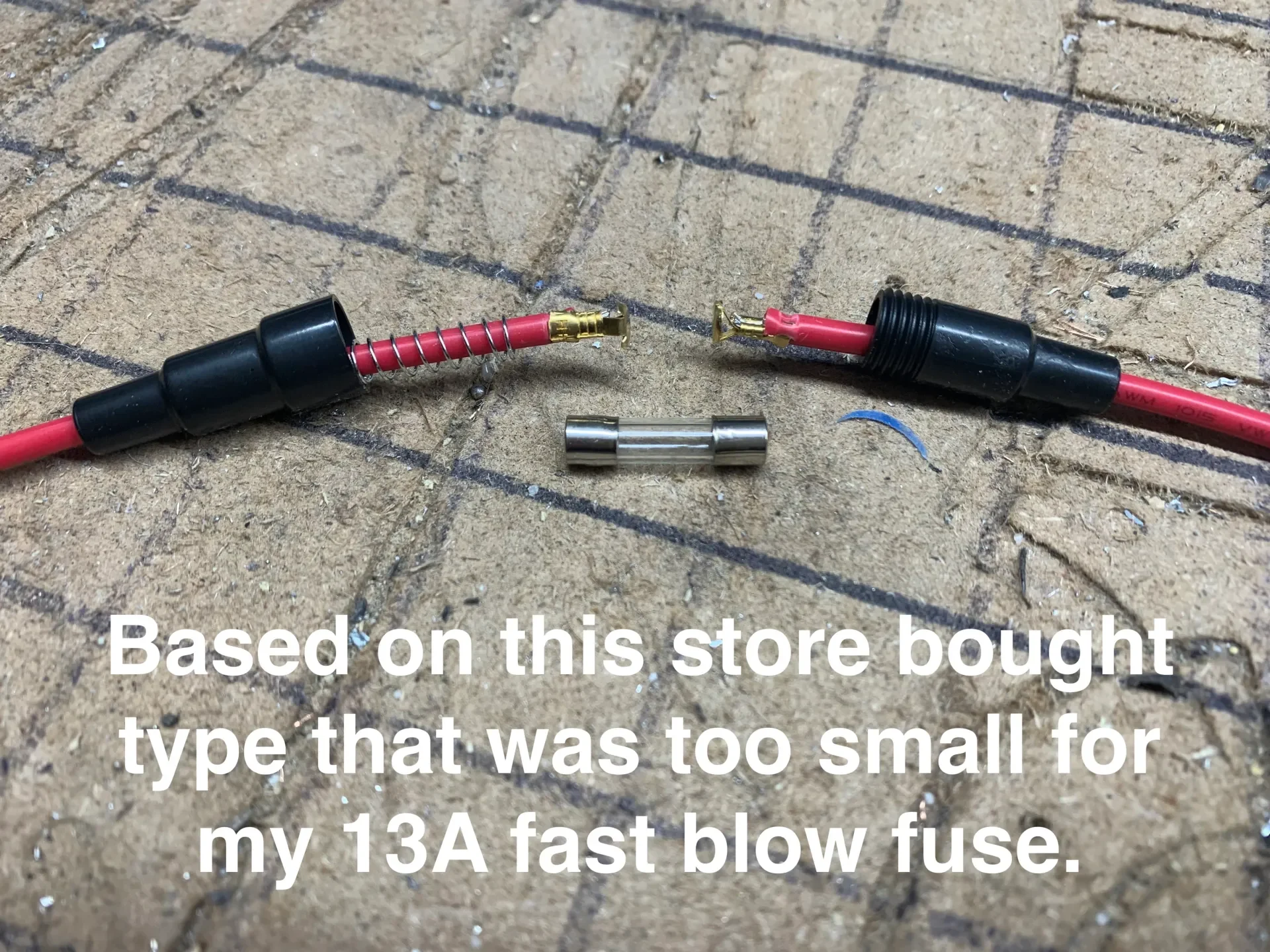

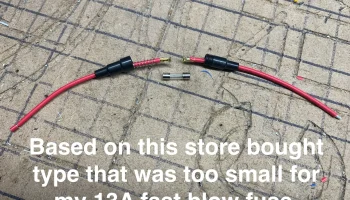

Этот подход можно увидеть в наборах предохранителей, купленных в магазине, но предохранители в моем комплекте были меньше, чем быстродействующий предохранитель на 13 А, который мне нужно было использовать, поэтому набор встроенных держателей предохранителей в комплекте не работал. На двух прилагаемых фотографиях показан экземпляр этого подхода, купленный в магазине (они вошли в мой комплект предохранителей).
На «другом сайте 3D-моделей» я нашел дизайн корпуса и крышки, который можно запирать и поворачивать, и он выглядел многообещающе, но я нашел его непригодным для использования из-за слишком жестких допусков, тем более что многие из нас, включая меня, печатают с более крупными соплами, более толстыми слоями и более толстыми стенками (особенно на таких отпечатках, которым нужна функциональность, а не эстетическая красота). Кроме того, эта конструкция не предусматривала использование пружины и не предлагала версию для использования пружины.
Для критически важных приложений я предпочитаю использовать пружину.

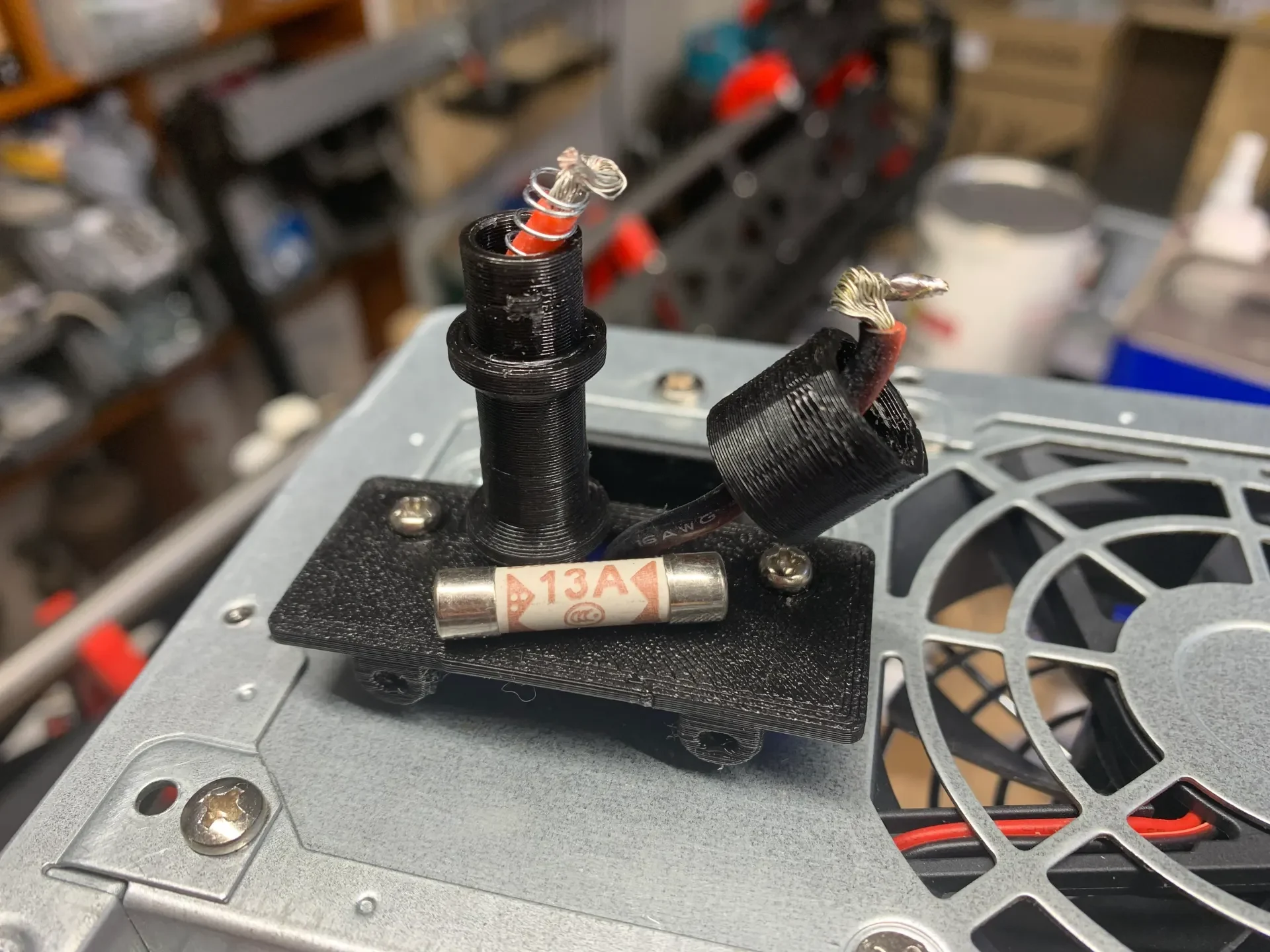

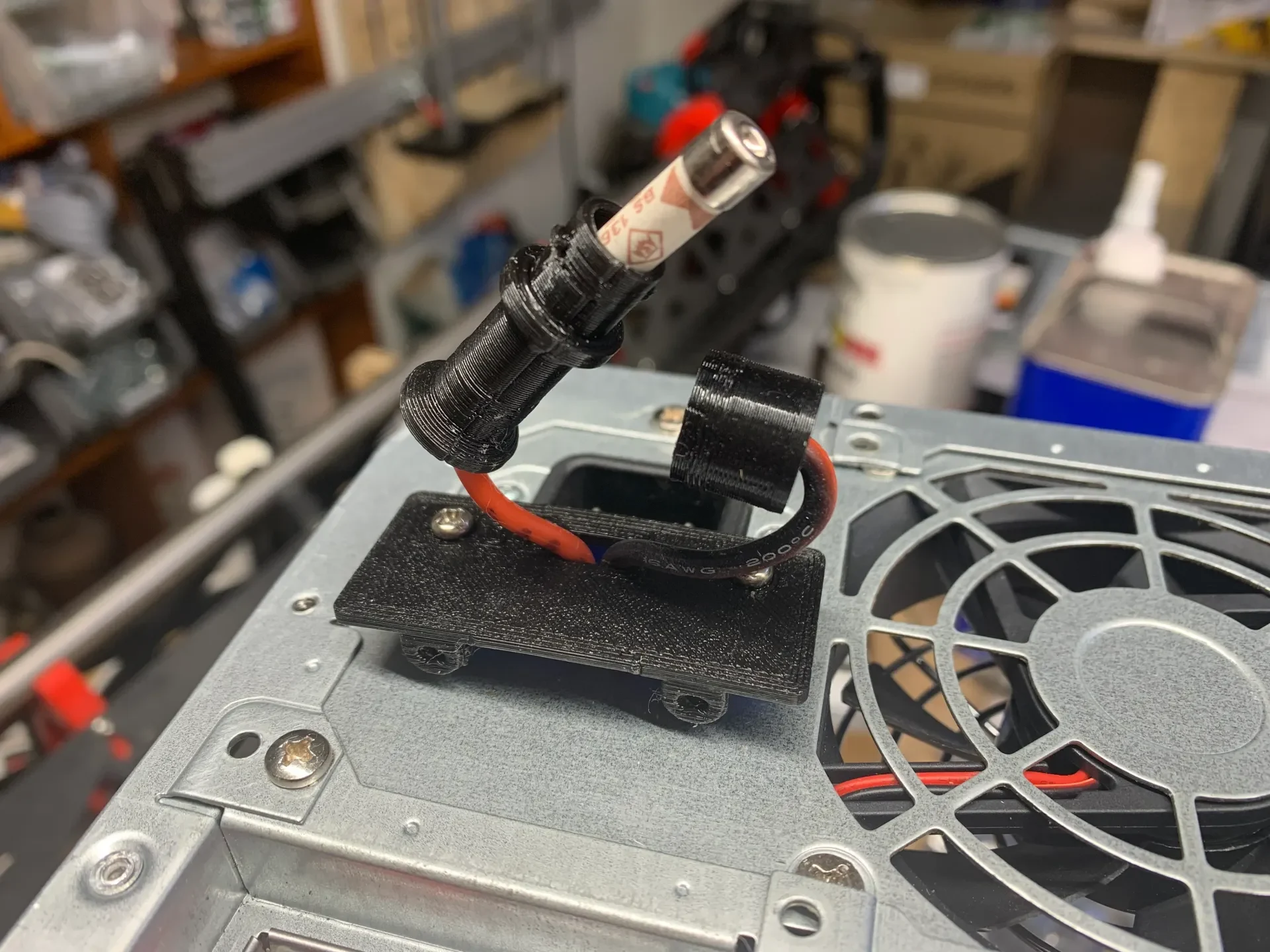

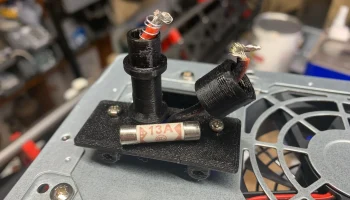

Конструкция продумана: вставьте каждый (зачищенный) конец провода в соответствующую часть (корпус и колпачок) и скрутите концы проводов в «узлы», чтобы провода нельзя было вытянуть обратно. Вставьте предохранитель, наденьте крышку на корпус и поверните примерно на четверть оборота, чтобы зафиксировать ее.
Я сделал ремикс, чтобы добиться более щадящих допусков, предоставить больше места и добиться большего успеха в использовании.
Я также внес изменения, чтобы предложить более высокую крышку, позволяющую использовать пружину со стороны корпуса. Я вытащил пружину из одной из купленных в магазине, но думаю, вы также можете достать пружину из неиспользованной шариковой ручки (выдвижной).
Кроме того, отверстия для проводов в корпусе и крышке маленькие (диаметром 3,25 мм) для тонкого провода, но отверстия легко сделать шире, вставив паяльник, если у вас провод более толстого сечения, такой как я использовал.
