Держатель для голеней, состоящий из двух частей (4 голени)
Держатель голеней, состоящий из двух частей, для вертикальной трубки стойки для барабанов диаметром 1,5 дюйма (38,1 мм). Внутренний диаметр чашки и кольца держателя составляет 5 см (2 дюйма), поэтому он может вместить 4 голени (более крупная версия на 6-8 голеней доступна здесь). Он крепится к трубке болтами М6х30 мм (всего 4 шт., подойдет и длина 35 мм). Существует две версии, отличающиеся диаметром отверстий под болты в деталях: одна версия предназначена для латунных резьбовых вставок М6 (внутренний диаметр отверстия 8,25 мм), а другая имеет отверстия диаметром 5 мм, в которых можно непосредственно нарезать резьбу для установки винтов М6. Если вам нужен размер между ними, вы можете распечатать вариант с отверстием 5 мм с большим количеством периметров или сплошным заполнением области, используя локальные модификаторы при разрезании, а затем высверлить его до желаемой спецификации. Зажимной кронштейн одинаков как для кольца, так и для чашки, а также для варианта «вставка» и «кран», поэтому вам придется распечатать одну и ту же деталь д��ажды.
Распечатать инструкции

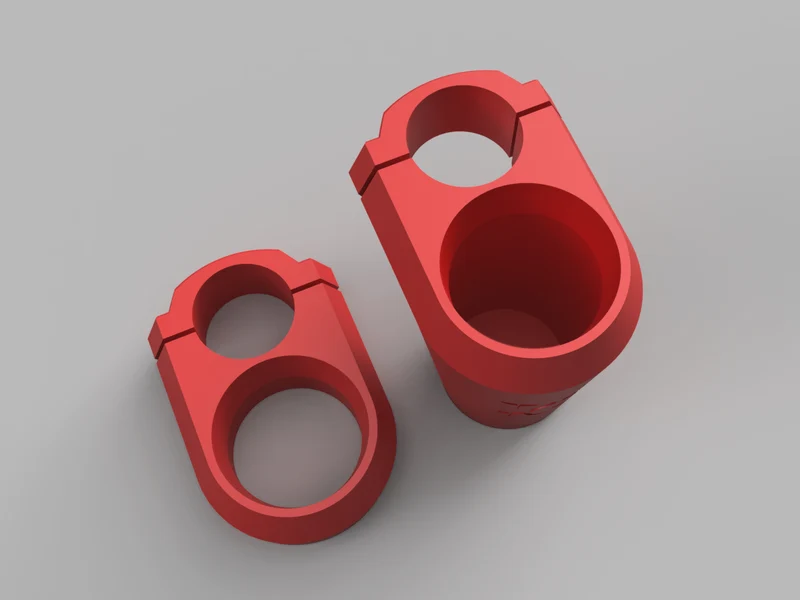

Предназначен для печати вертикально (как показано на рендерах) без подставок. Я предлагаю сначала распечатать один монтажный кронштейн, проверить его установку на трубку стойки, а затем при необходимости отрегулировать масштаб остальных деталей.
