Bolt Pen - Ручка Bolt Action Pen

Обновление клипа уже доступно!

Новый вариант глубокого карманного зажима для всех моделей.

Особенности:

Гладкий и элегантный дизайн с затвором.

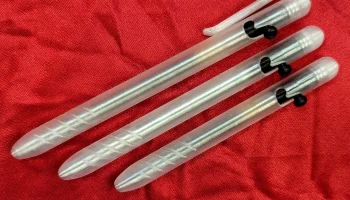

3 модели:
Стандартный: используется сменный блок Pilot G2 или аналогичный. (общая длина 140 мм)
Mini: в котором используется сменный блок в стиле Parker. (общая длина 127 мм)
Micro: в котором используется сменный блок G2 Mini. (общая длина 110 мм)
Стильная ручка спиралевидной формы.

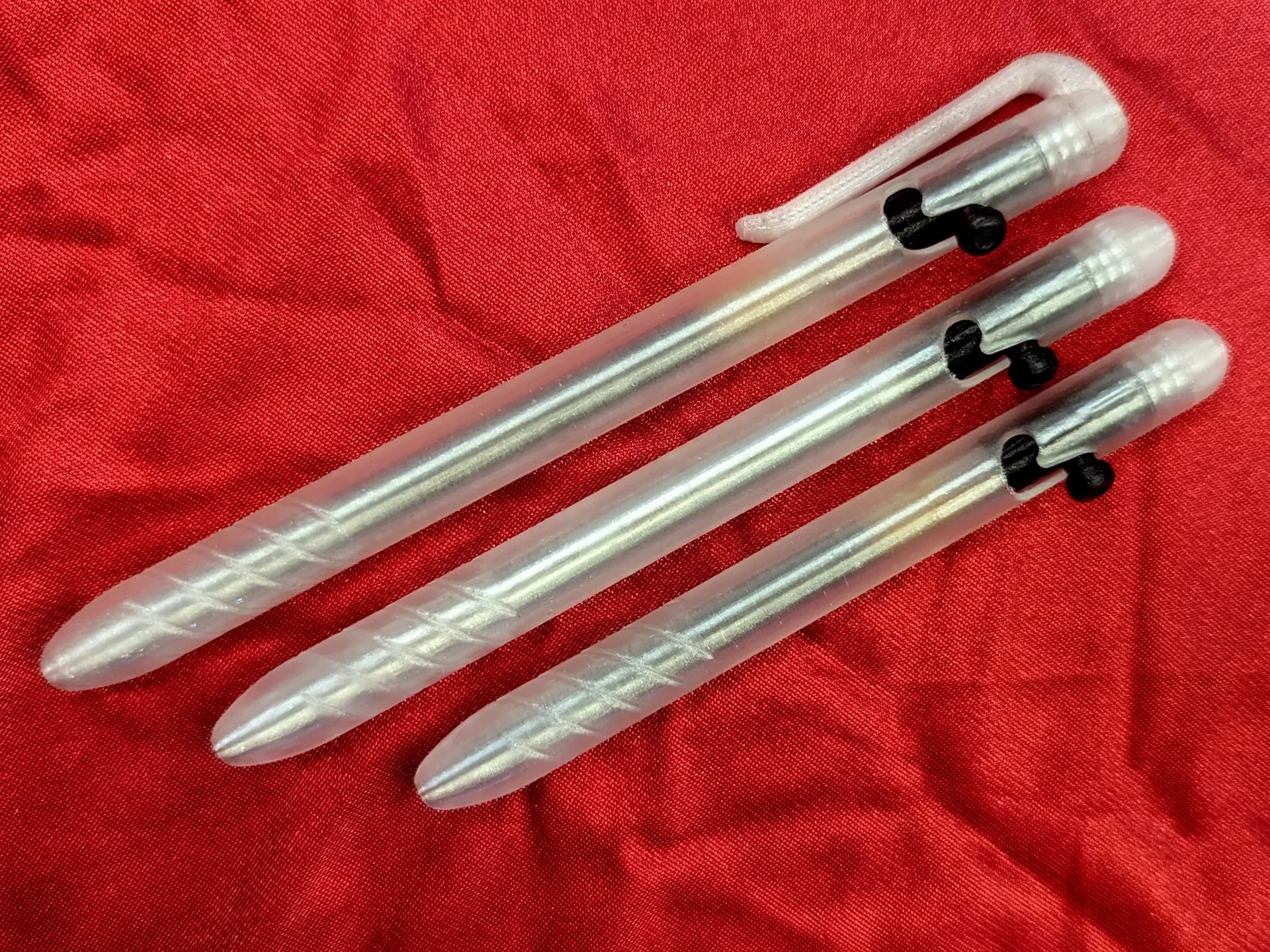

Вариант глубокого карманного зажима для ношения.
4 различных варианта того, насколько далеко кончик стержня выступает из ручки (величина варьируется в зависимости от используемого стержня):
#2: 2,5-3 мм
#3: 3,5-4 мм
#4: 4,5-5 мм
#5: 5,5-6 мм
Легко печатать с минимальными необходимыми подставками.
Клей не требуется: только наполнитель и пружина.
Простой процесс сборки с минимальным количеством деталей.
Все детали, кроме корпуса ручки, взаимозаменяемы между моделями.

Нить:

Для показанных ручек я использовал Polymaker Clear PETG. Избегайте использования нити со слабой адгезией слоя, такой как матовый PLA, так как ручка сломается после минимального использования в области болта. Я обнаружил, что PETG работает хорошо, и я считаю, что обычный PLA тоже подойдет, хотя я еще не проверял его.

Настройки печати

Я рекомендую использовать файл .3mf, поскольку он содержит правильные настройки ��ечати. В противном случае используйте:

Высота слоя 0,15 мм
3 стены
Сопло 0,4 мм (можно использовать диаметр 0,2 мм)
Опоры для деревьев только на рабочей пластине
Настенный генератор Арахны
Авто до краев

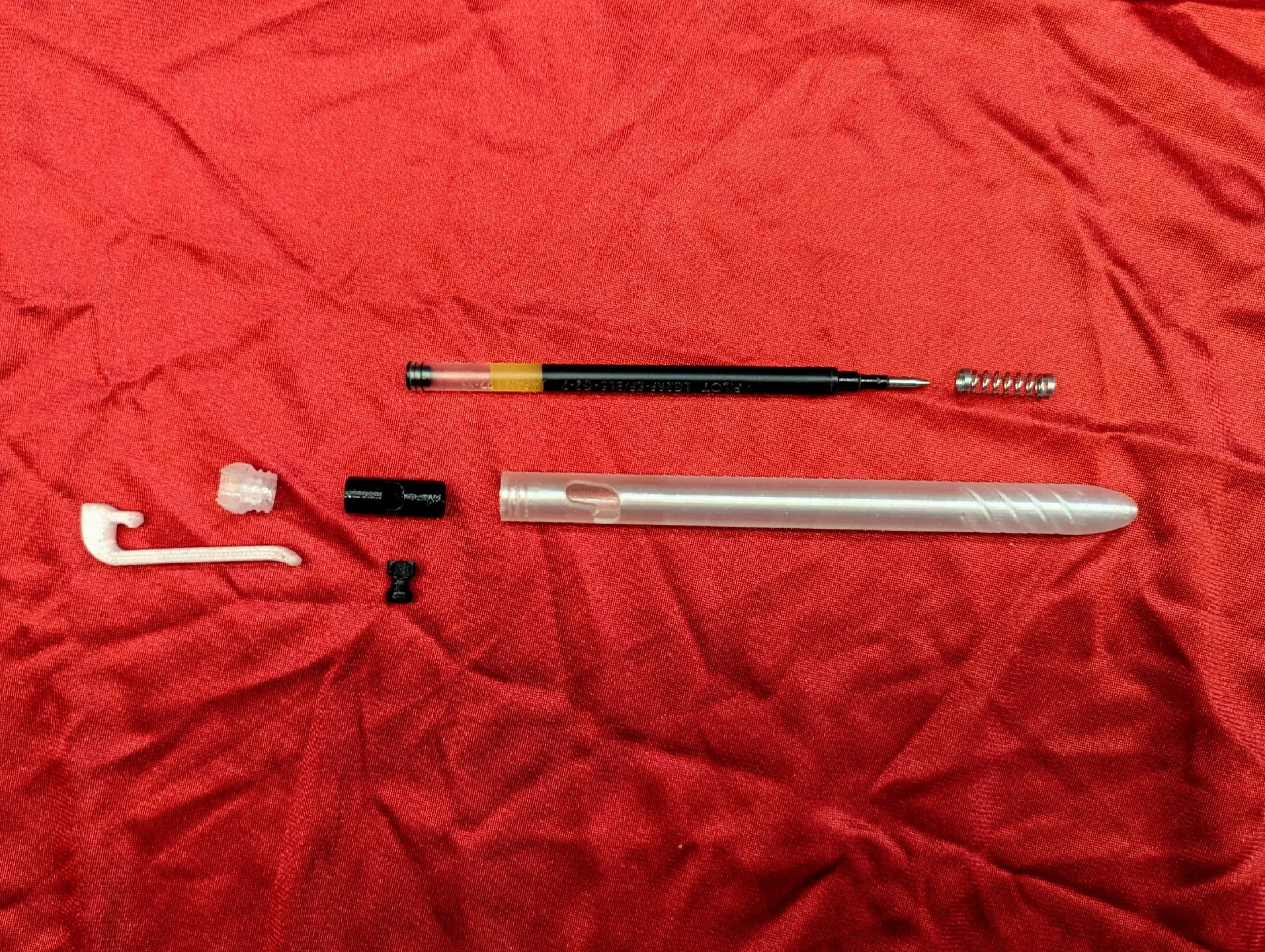

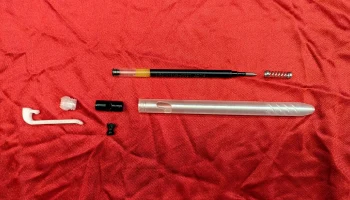

Сборка:

П��оцесс сборки одинаков для всех моделей. Вам понадобится сменный блок, соответствующий используемой вами модели, а также пружина. Вам также понадобится пружина, подходящая для модели, которую вы используете. Если вы распечатали тот, в котором указана пружина G2, убедитесь, что у вас есть пружина G2. В противном случае подойдет любая пружина диаметром около 4 мм. Обратите внимание, что длина пружи��ы влияет на натяжение; если натяжение слишком велико, используйте более короткую пружину или обрежьте ее.

Во время сборки вам также понадобится что-нибудь длинное и тонкое, например карандаш, чтобы выровнять детали.

Обратите внимание, что затворный механизм по мере использования должен становиться более плавным.

Также обратите внимание, что ствол №5 не подойдет к версии G2 моделей Standard и Micro без укорачивания пружины. Ствол №4 должен подойти, но только вплотную, а если нет, то вы также можете немного укоротить пружину.

Мне бы очень хотелось получить от вас письмо и посмотреть ваши отпечатки, поэтому, пожалуйста, добавьте марку и оцените мою модель. Спасибо!

Журнал изменений:

(02.11.25)
Изменения в описании:
Добавлена дополнительная информация в раздел «Настройки печати».
В конец раздела «Сборка» добавлена ​​часть о бочках.
Небольшие изменения в настройках печати в файле .3mf.

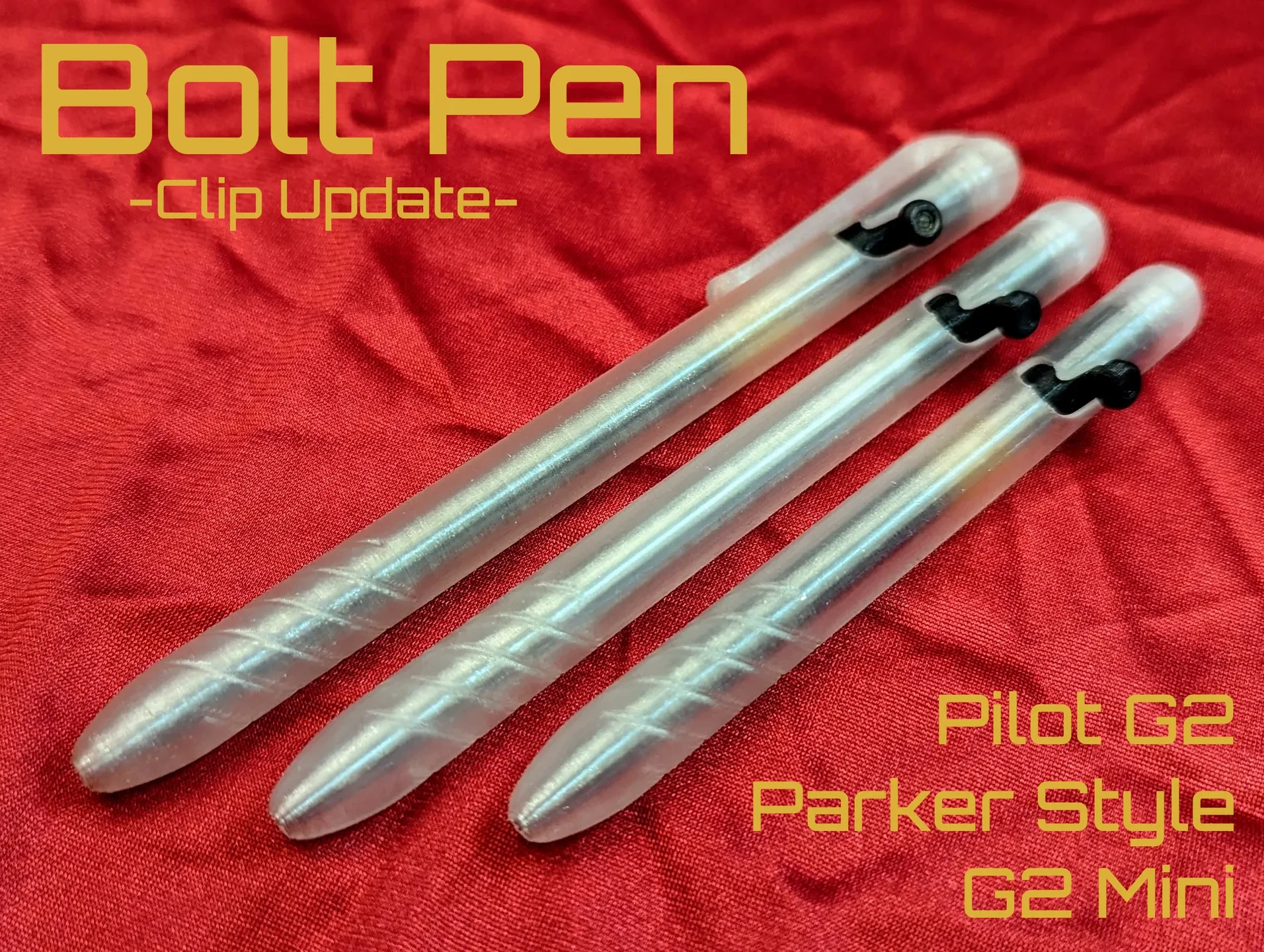

Обновление клипа (28.01.25)
Новый вариант глубокого карманного зажима для всех моделей.
Микрообновление (1.01.25)
Новый размер ручки Micro, подходящий для мини-стержня G2.
Модернизированная резьба крышки упрощает печать торцевой крышки и не поддерживает ее.
Изменения в частях описания, которые были неправильными или больше не применялись из-за обновления.
Весеннее исправление V2 (16.12.24)
Последнее исправление пружины не решило проблему, из-за которой пружина Pilot G2 не помещалась в ручку. Теперь это должно быть решено. Я добавил третью пластину в профиль печати, в которую входит ручка стандартного размера, которая теперь подходит к пружине G2 (пластина 3). Для любой другой пружины все равно следует использовать версию пружины, отличную от G2 (табличка 1). Обратите внимание, что миниатюрная ручка (пластина 2) подойдет к любой пружине, включая пружину G2.
Весеннее исправление (20.11.24)
изменен диаметр области пружины с 4,9 мм до 5,1 мм для установки пилотной пружины G2 (стандартная ручка).
измените длину области пружины с 6 мм до 6,5 мм, чтобы использовать пружины немного большей длины (стандартная ручка и мини-ручка).

*Я выпустил эту модель на MakerWorld 29.10.24. Вот почему дизайн был неоднократно задокументирован до того, как я загрузил его в Printables.
