Чертежная машина для ноутбуков

Фон

Я наткнулся на миниатюрный блокнот для рисования от TensorFlux, и мне захотелось его приобрести!

Для меня это было слишком деликатно, чтобы носить с собой в блокноте EDC.

Так что это моя версия

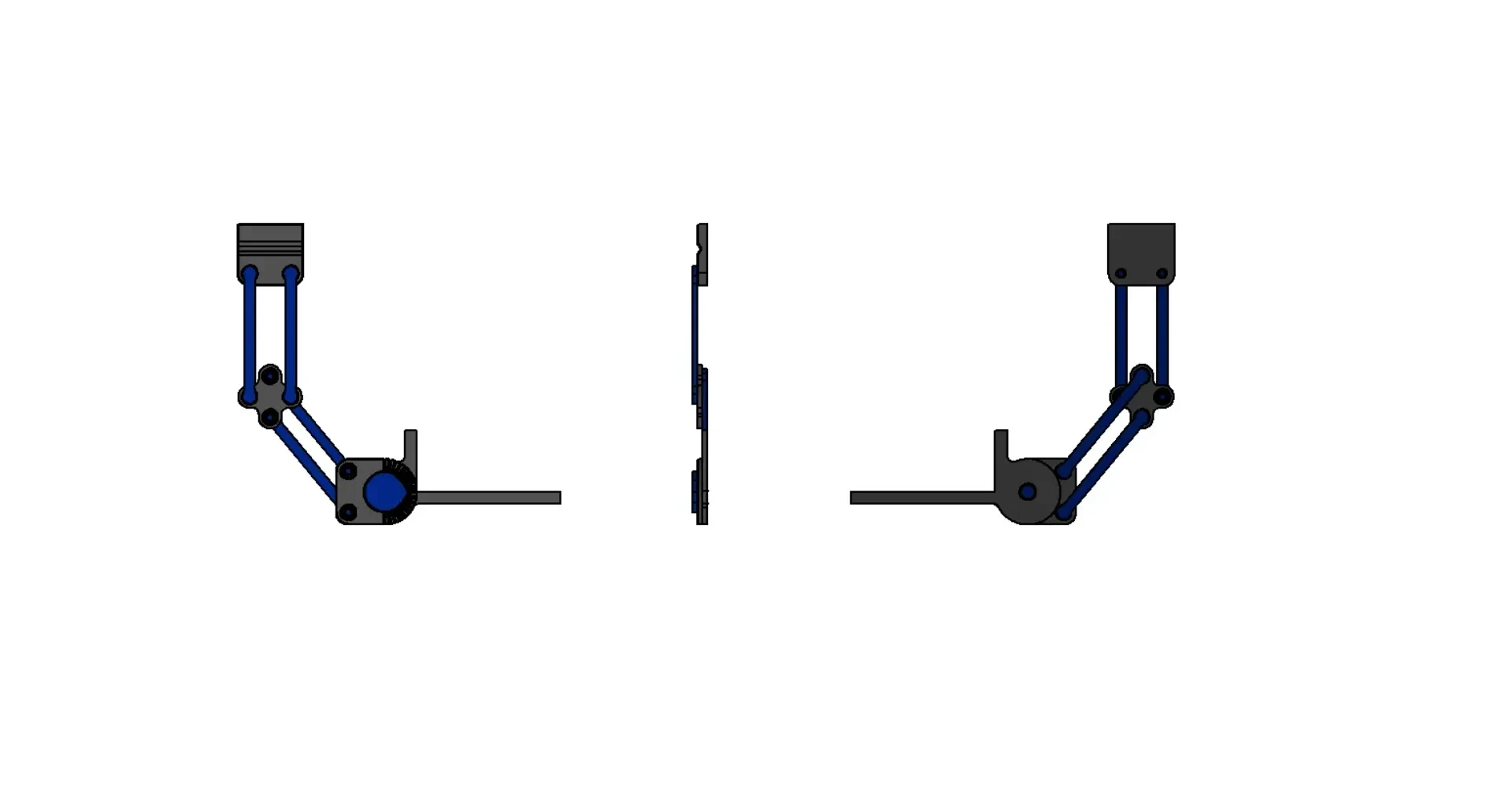

Дизайн

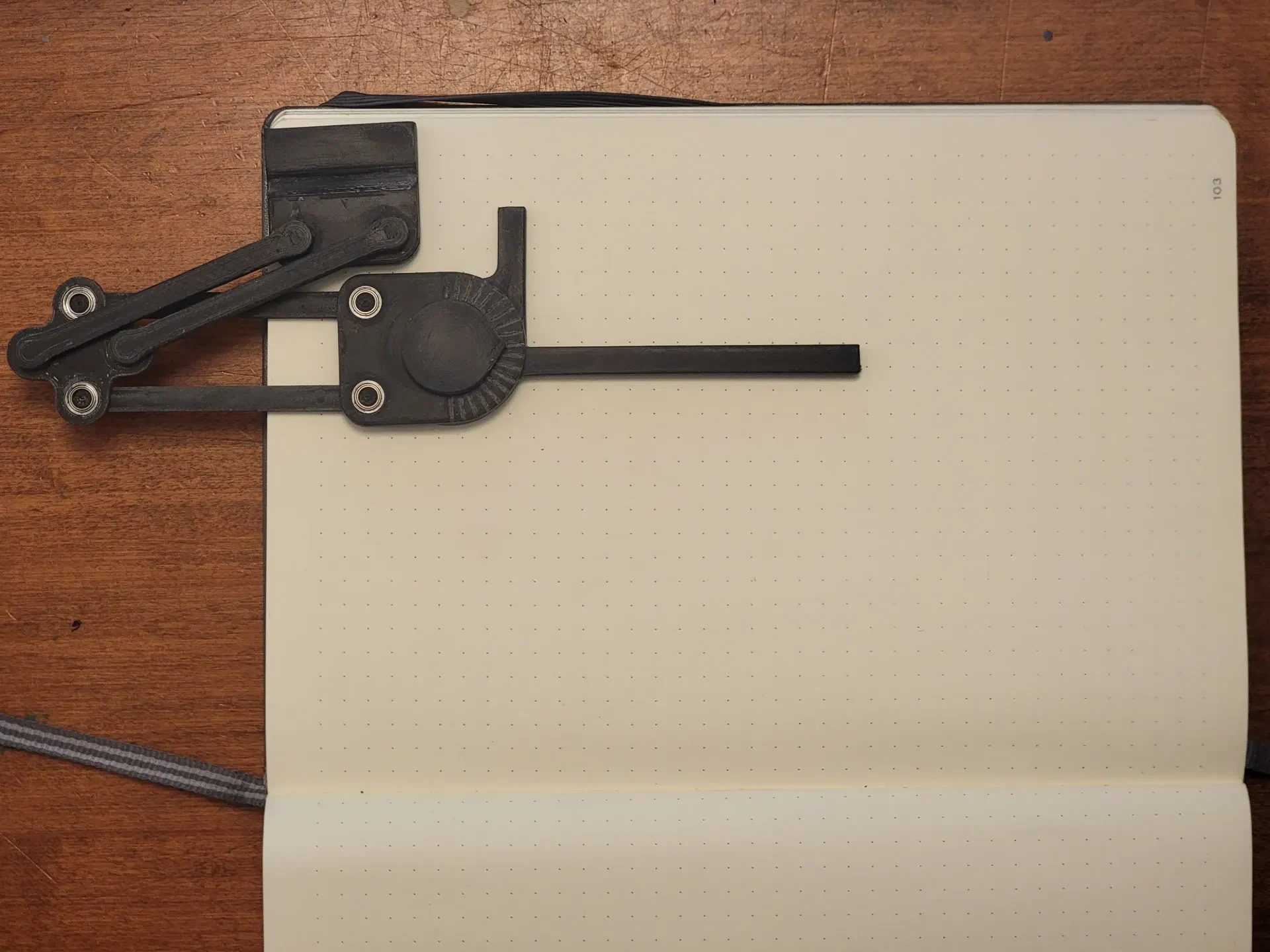

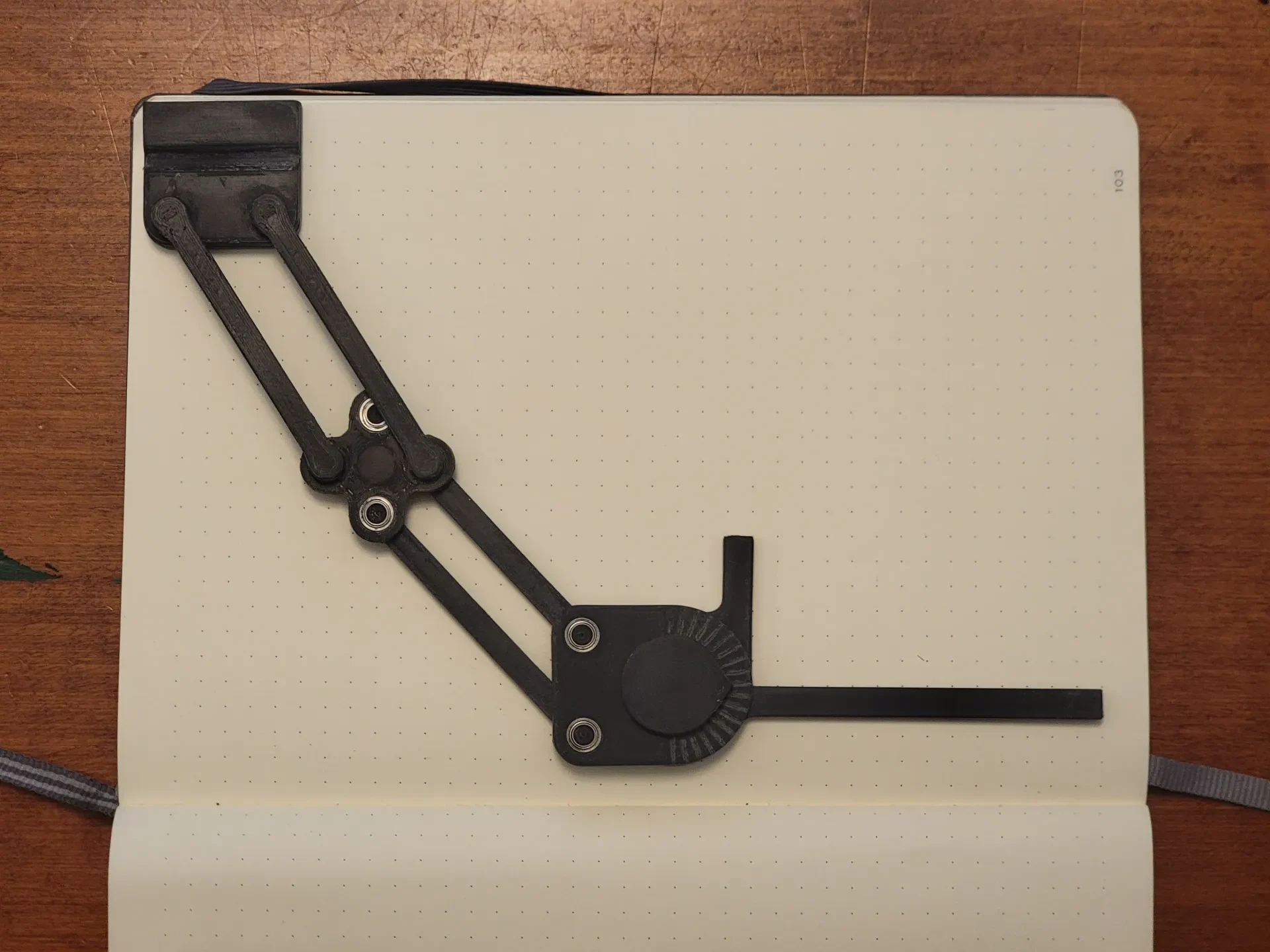

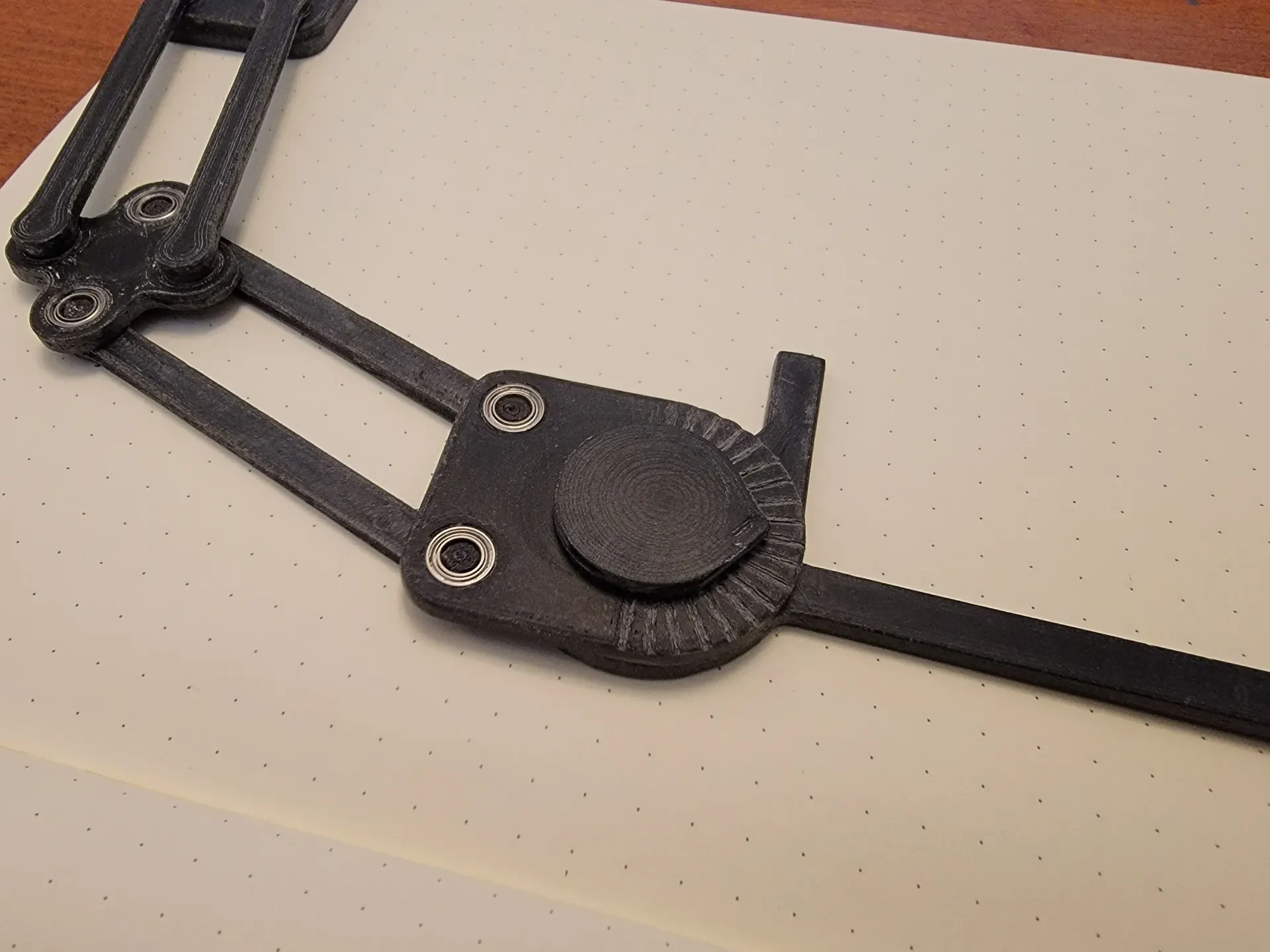

Я сделал его максимально плоским и прочным — толщиной всего 7,5 мм, — чтобы я мог закрыть ноутбук, не опасаясь его сломать.

Все 8 шарниров оснащены миниатюрными герметичными шарикоподшипниками, обеспечивающими плавное и точное движение.

Квадрат, транспортир и ручка плотно прилегают друг к другу и обеспечивают хорошее трение, удерживающее квадрат под правильным углом.

Транспортир имеет градации с интервалом 10 градусов, а ручка имеет точку, указывающую угол.

Квадрат имеет размеры 70 мм по горизонтали и 30 мм по вертикали.

Распечатать инструкции

Расположите все детали так, чтобы поверхность на пластине была максимально плоской/безликой.

Я использовал эти настройки и получил отличные результаты

нет опор
сначала внешний периметр — для обеспечения точности размеров
40% сотовый наполнитель
3 сверху/3 снизу/4 по периметру

Нить, которую я использовал, привередлива — это матовый PLA — используйте настройки, которые подходят именно вам.

Экструдер 240C
1,2 множитель экструзии
кровать 50С
Инструкции по сборке

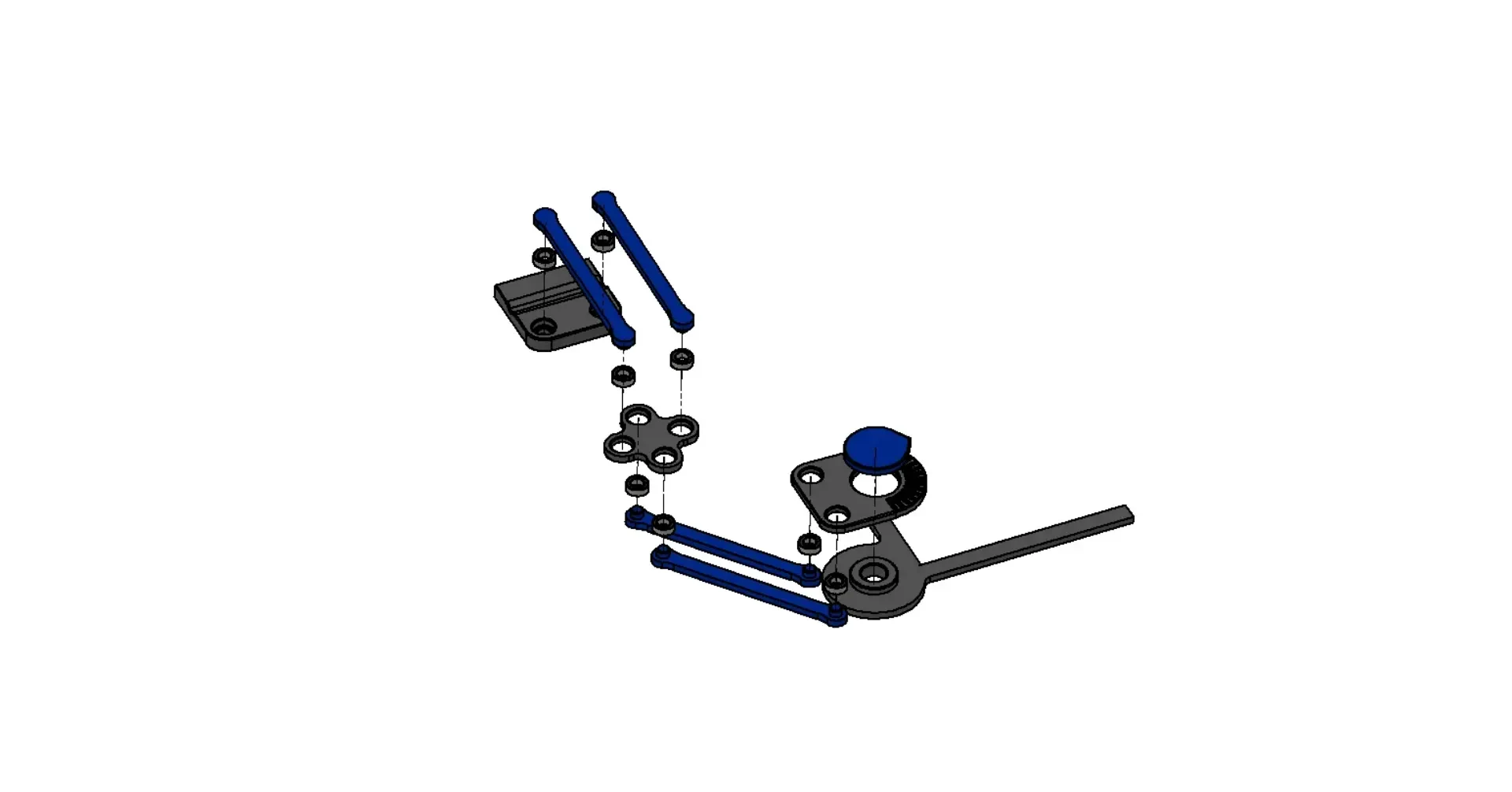

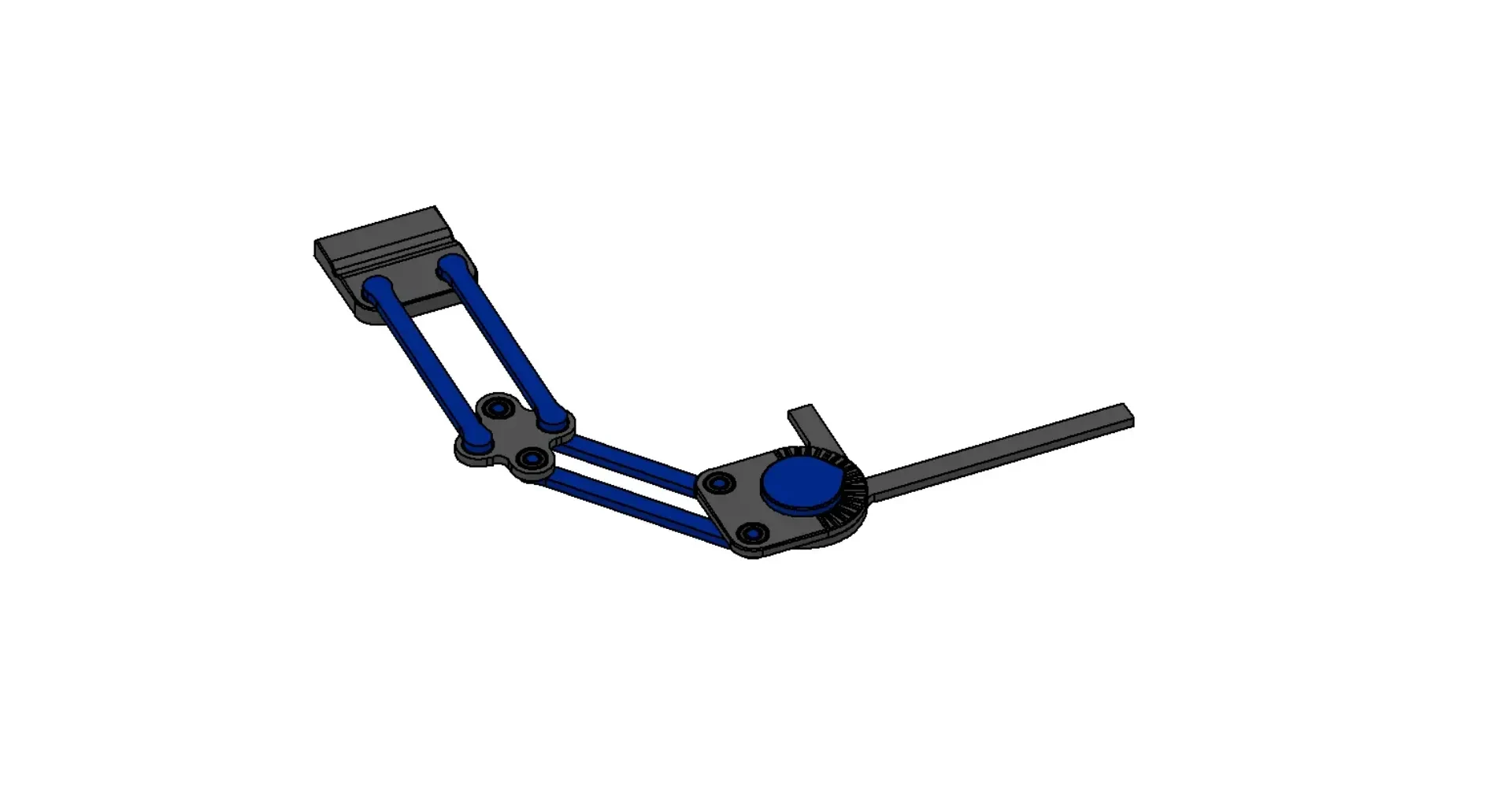

См. раздел «В разобранном виде» для справки.

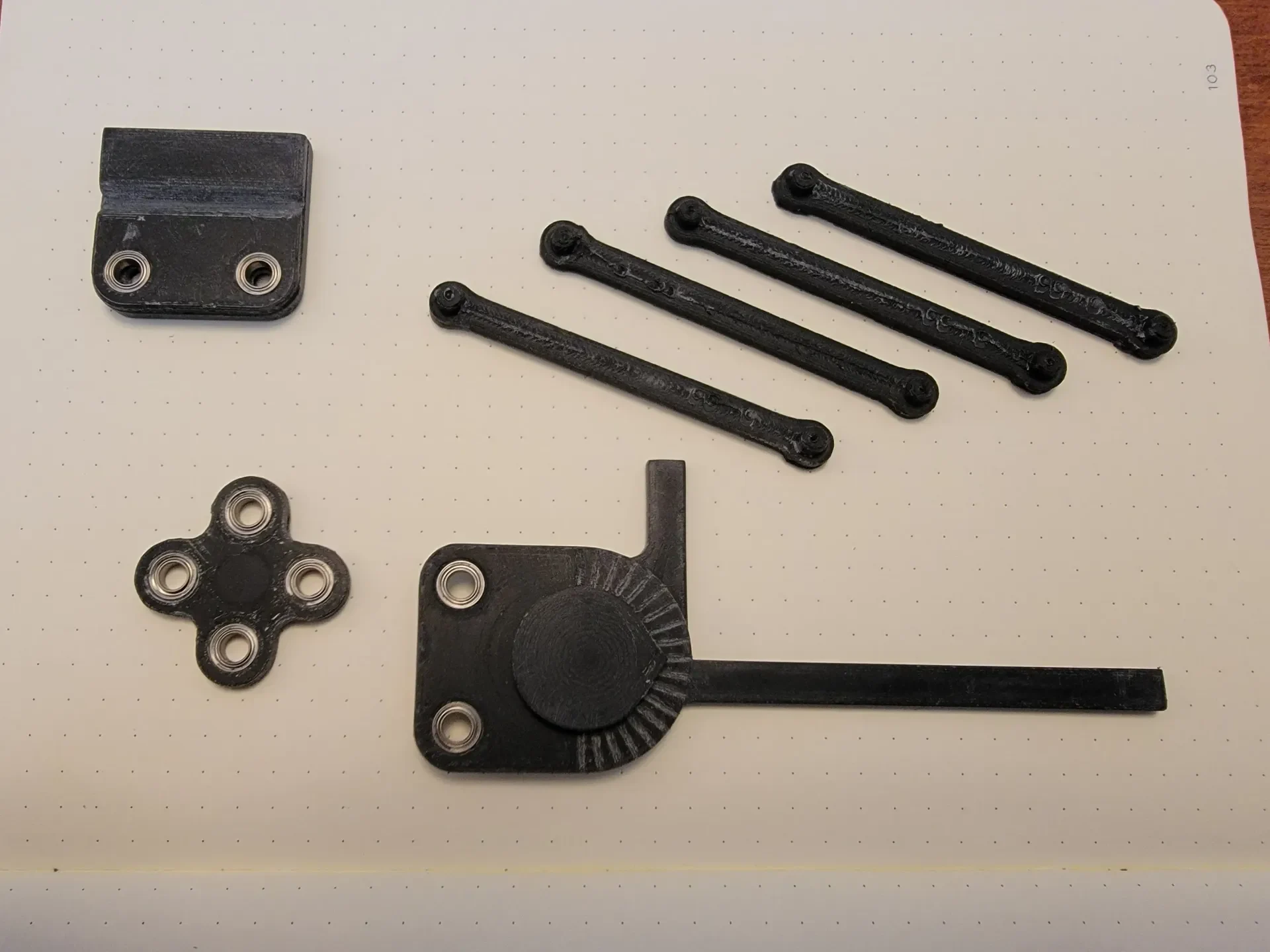

4x оружия
1x всех остальных частей
8x герметичных шарикоподшипников 4x7x2,5

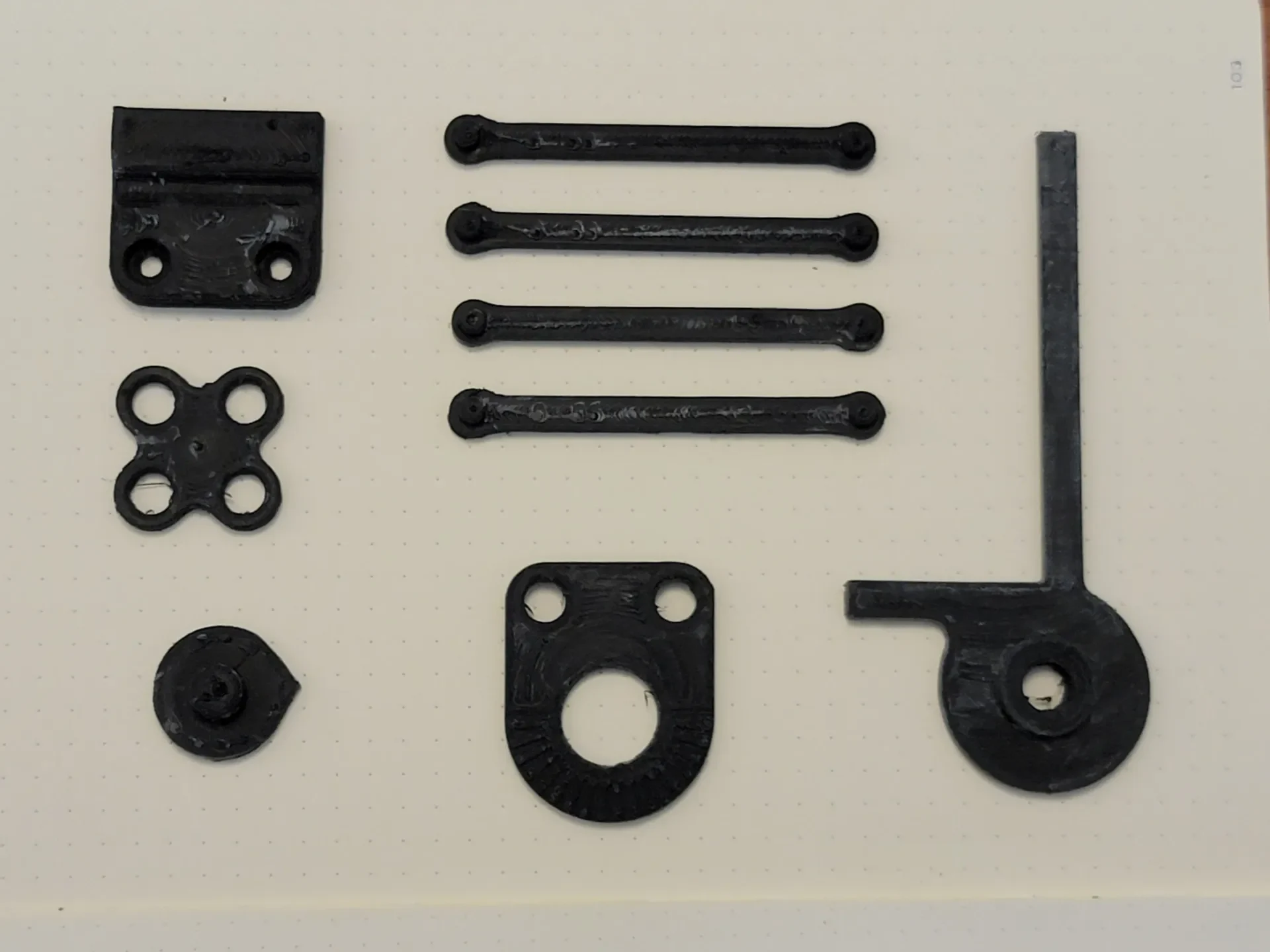

Отшлифуйте, напильником, мокрым песком, разверните отверстия по мере необходимости для желаемого качества поверхности.

Запрессовка подшипников — я использовал 12-тонный гидравлический пресс — просто потому, что мог

2 раза в базу
2x в транспортир
4x в соединение

Вставьте квадрат в нижнюю часть транспортира.

Осторожно совместите точку ручки с квадратом (он не зафиксирован) и плотно прижмите ее на место — убедитесь, что квадрат и ручка вращаются относительно транспортира с некоторым сопротивлением.

Выровняйте и прижмите 2 рычага к нижней части транспортира и рычага.

Выровняйте и прижмите 2 рычага к верхней части основания и рычага.

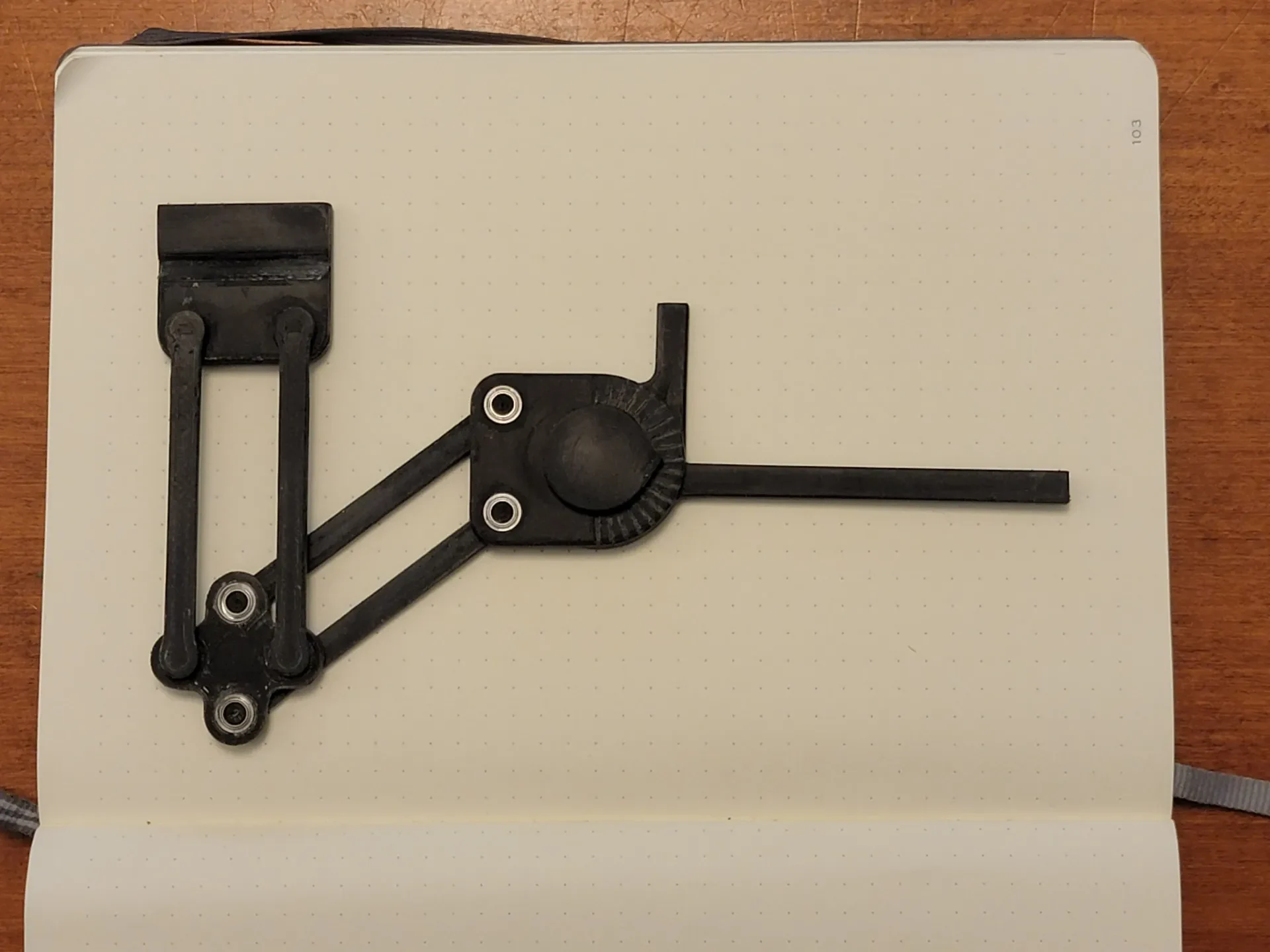

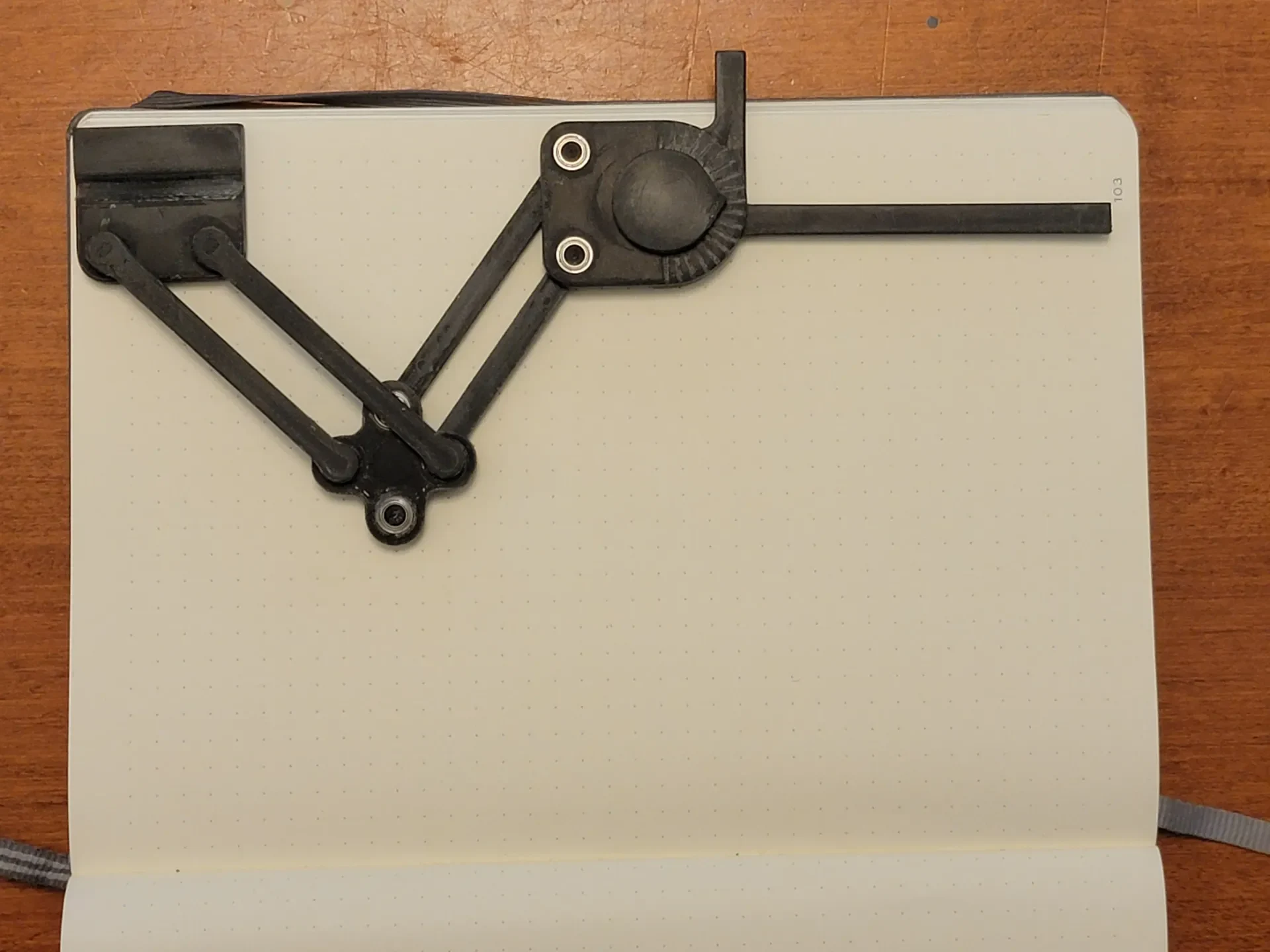

Прикрепите к верхнему левому углу блокнота с помощью зажима.

РИСОВАТЬ!

Будущие изменения

Металлическая вставка с прямой кромкой — со шкалой или без нее.

Более точный транспортир — возможно, потребуется напечатать его смолой.

Немного длиннее рычаги — для соединения с транспортиром

Крепкие руки — поместите стальной стержень во время печати.

И т.д.

Спасибо
