Держатель алмазного точильного камня 160x23 мм......

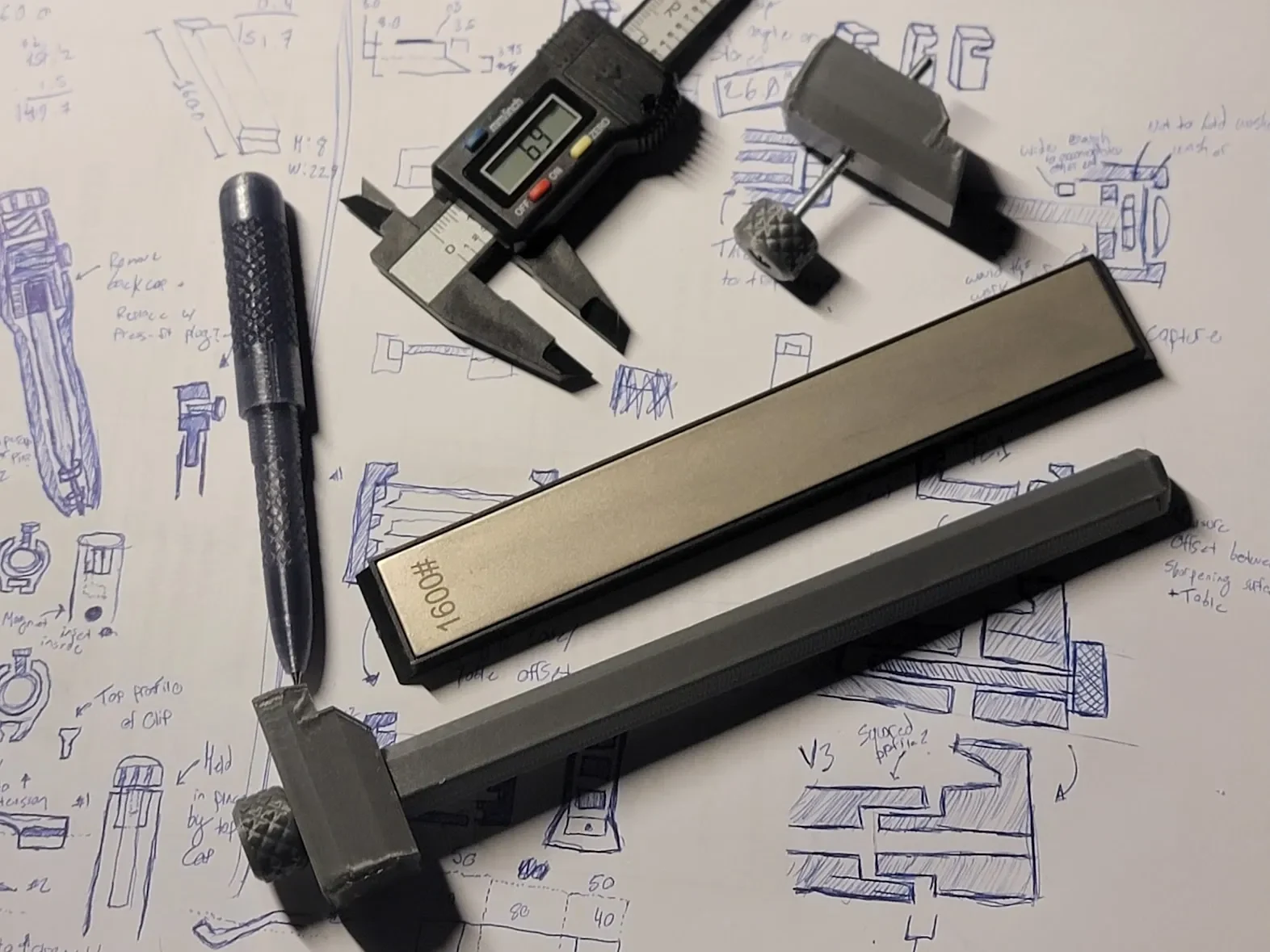

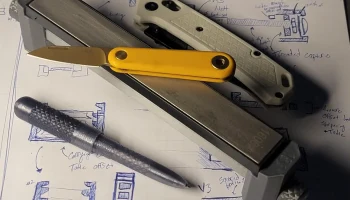

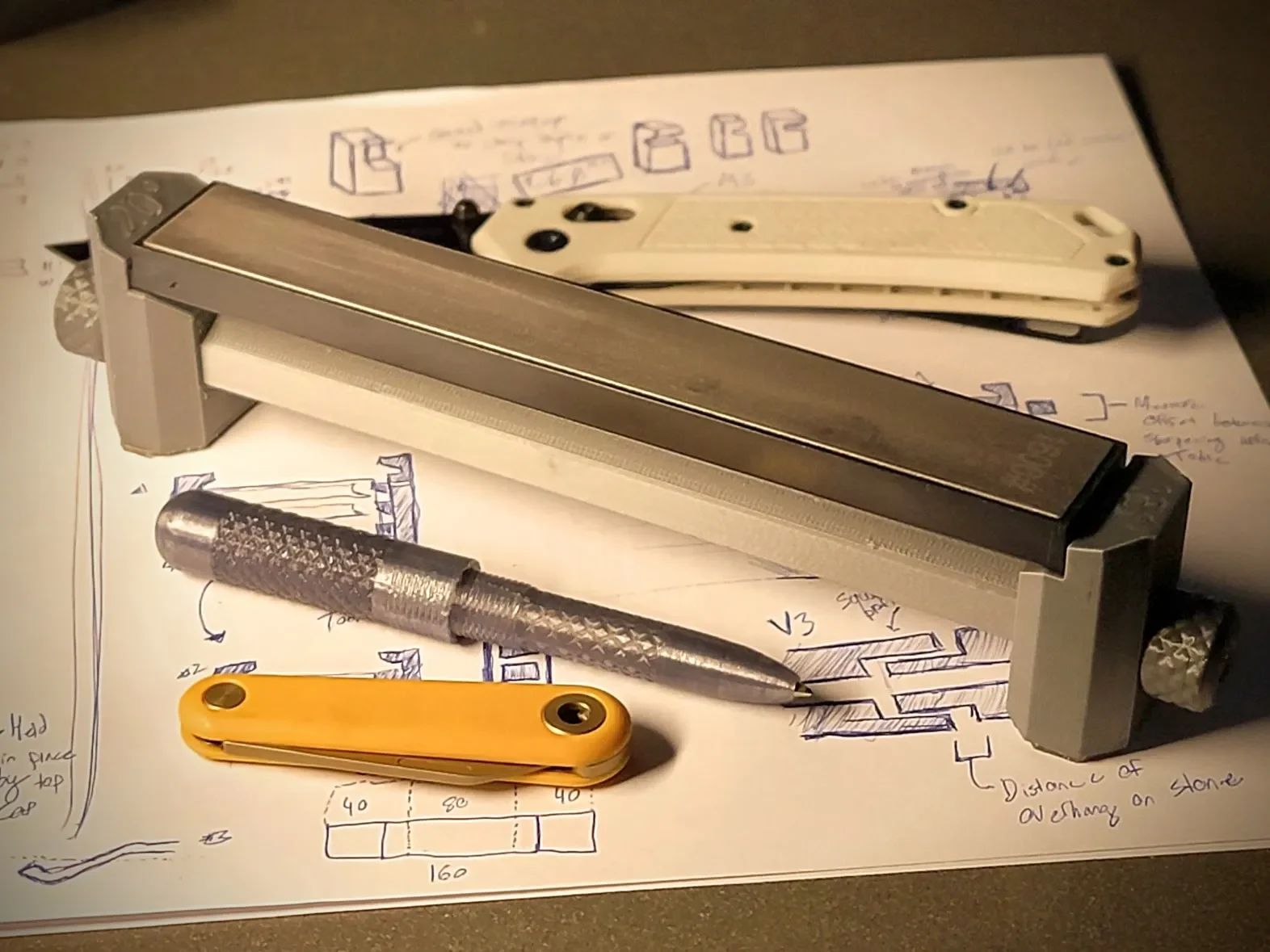

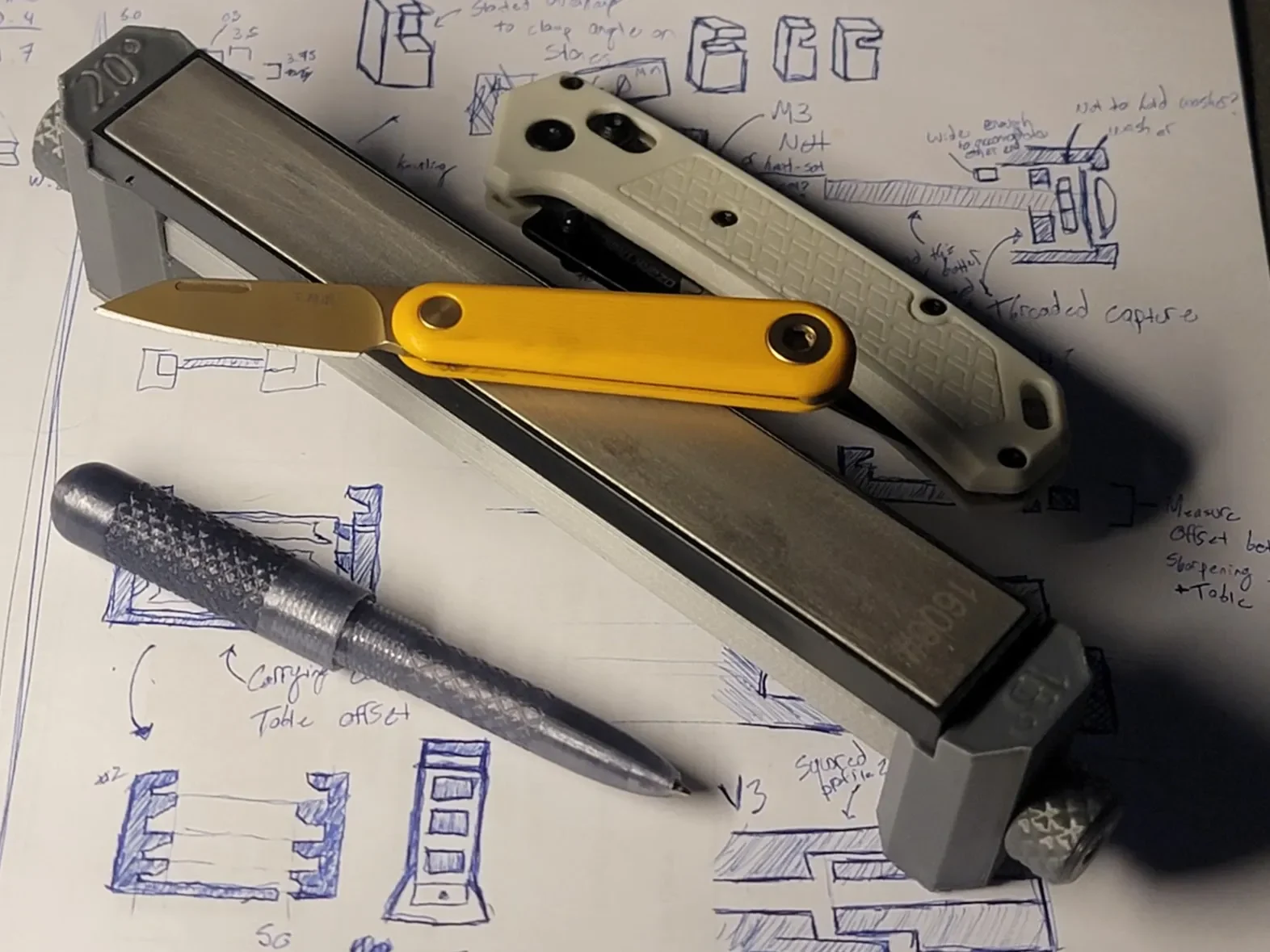

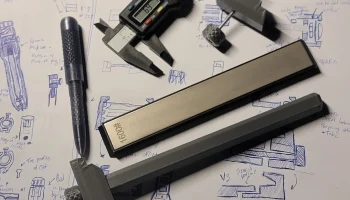

Мне очень понравились дешевые алмазные точильные камни размером 160 x ~ 23 мм, которые можно купить всего за несколько долларов на таких сайтах, как AliExpress. Не покупая точилку, для которой они предназначены, у меня нет идеального способа удерживать их на месте, обеспечивая при этом достаточный зазор между заточной поверхностью (25 мм оказалось идеальным) и столом. Это побудило меня разработать зажим во время, я уверен, важной встречи. Попутно я ��ашел способы добавить угловые направляющие, чтобы помочь тем, кто только начинает заточку от руки.

Если вам не хватает необходимого крепежа, конические рычаги должны достаточно плотно прилегать к стойке, чтобы их можно было использовать без крепежа. Если вы более энергично занимаетесь заточкой, я предлагаю добавить гайки и болты M3, чтобы все оставалось на месте.

ОБНОВЛЕНИЯ

250415 — добавлена версия стойки, предназначенная для работы с термофиксирующими вставками M3, а не с гнездом под гайку.

Дополнительные и рекомендуемые дополнения:

4 гайки M3
2 винта M3 30-40 мм — с куполообразной головкой Philips или с шестигранной головкой
Двусторонняя силиконовая лента Gorilla Brand, кажется, стоит дополнительных нескольких долларов.

Печать

Параметры
Сопло 0,4 мм со слоями 0,2 мм.
3 периметра
15-25% заполнение гироида
Ориентация и поддержка:
Зажимы: шестигранные отверстия вверху, опоры не требуются.
Стойка: Плоская, с пазами под гайки вверх. На моем Prusa Mini+ поддержка не требовалась.
Ручки: шестигранные отверстия вверху, поддержка только рабочей пластины.

Советы по сборке

Ручки. Поскольку у меня не было под рукой нейлоновых гаек, в них предусмотрен карман для установки незапирающихся гаек М3. После затяжки с помощью отвертки у меня не возникло проблем с их ослаблением при регулировке зажимов.
Гайки стойки — выровняйте параллельные стороны гайки и запрессуйте их. Я обнаружил, что гвоздь или тонкая отвертка очень хорошо работают в качестве рычага, чтобы п��лностью посадить гайки.

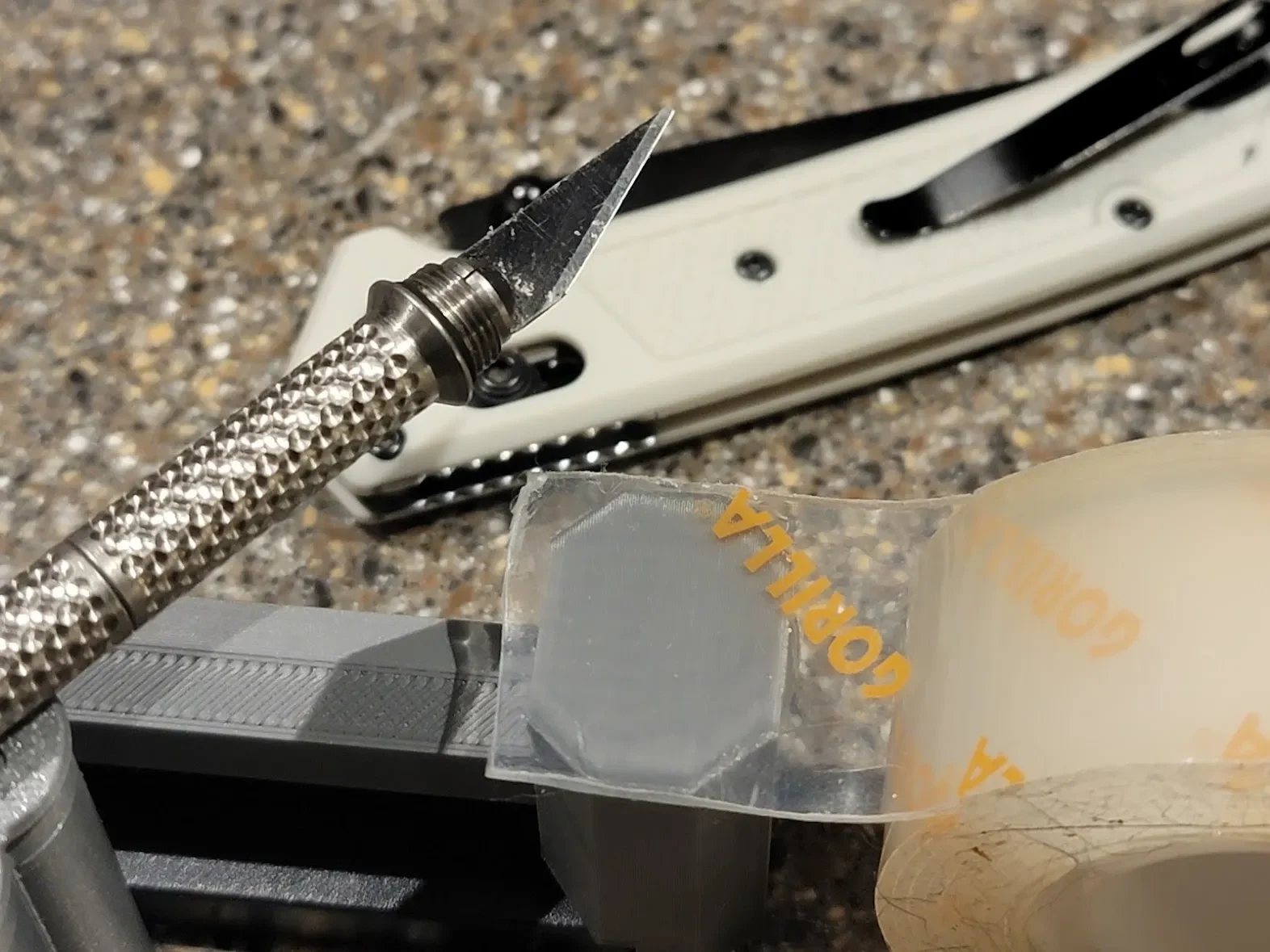

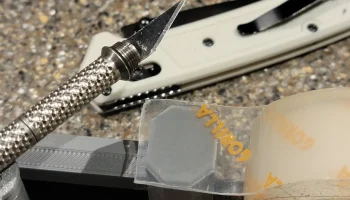

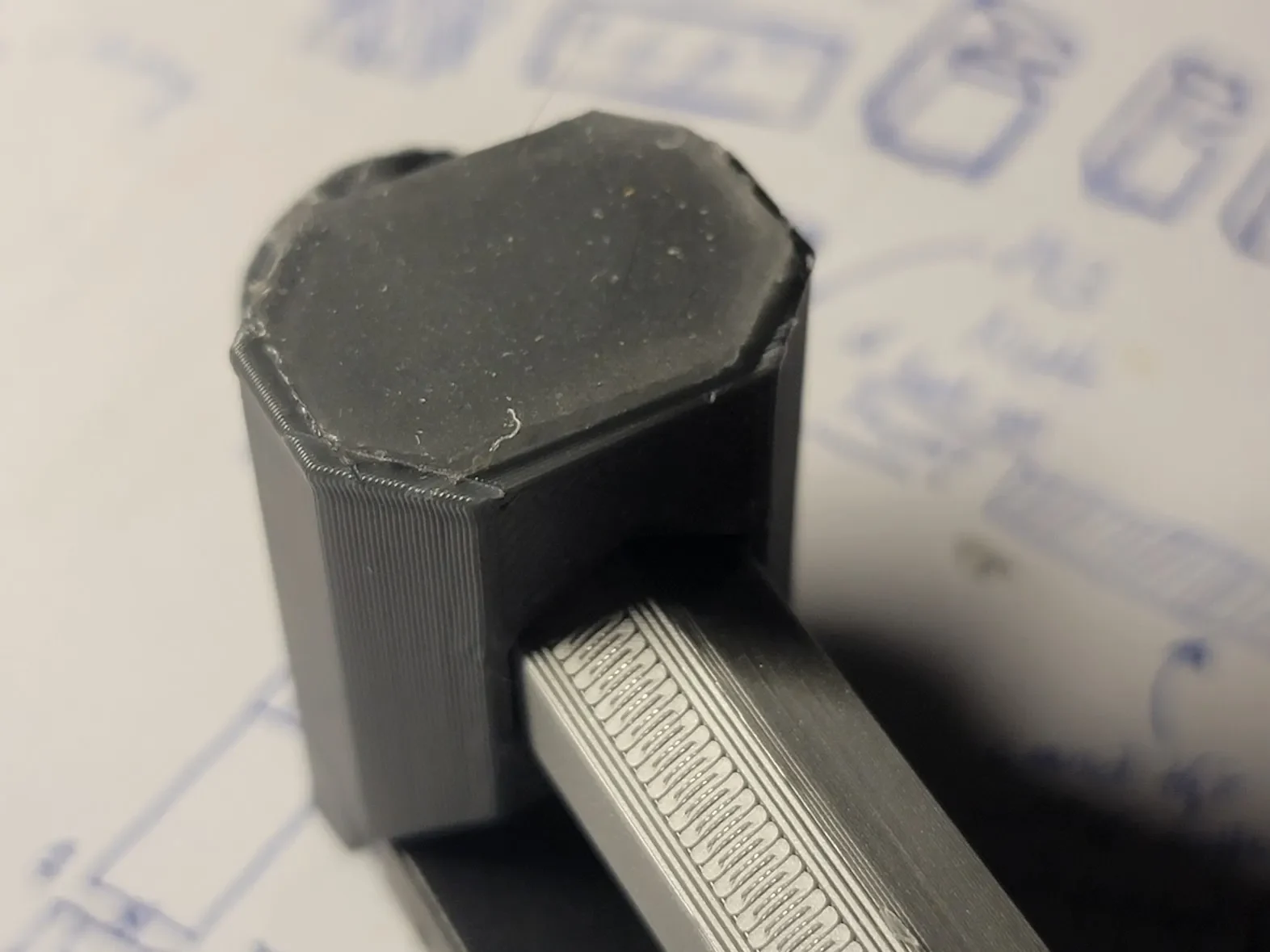

Ноги. Поскольку у меня под рукой не было других клейких подушечек, то, что, как я думал, было бы следующим лучшим вариантом, превзошло мои ожидания. Наклейте квадрат ленты на нижнюю часть стопы и надавите прямо вниз прямым краем, например канцелярским ножом, чтобы обрезать накладывающийся материал. Хотя это и так хорошо, я обнаружил, что нанесение небольшого количества кожного масла на клейкую сторону с��ола значительно облегчает отлипание от стола, в то же время предотвращая скольжение. В качестве бонуса, лента с логотипом Gorilla, кажется, восстанавливает значительно большую липкость, чем безымянные материалы, при очистке изопропиловым спиртом!

Вопросы, комментарии, предложения или запросы на моды? Пожалуйста, дайте мне знать!
