Sharpy McSharpface - Точилка для ножей
Шарпи МакШарпфейс

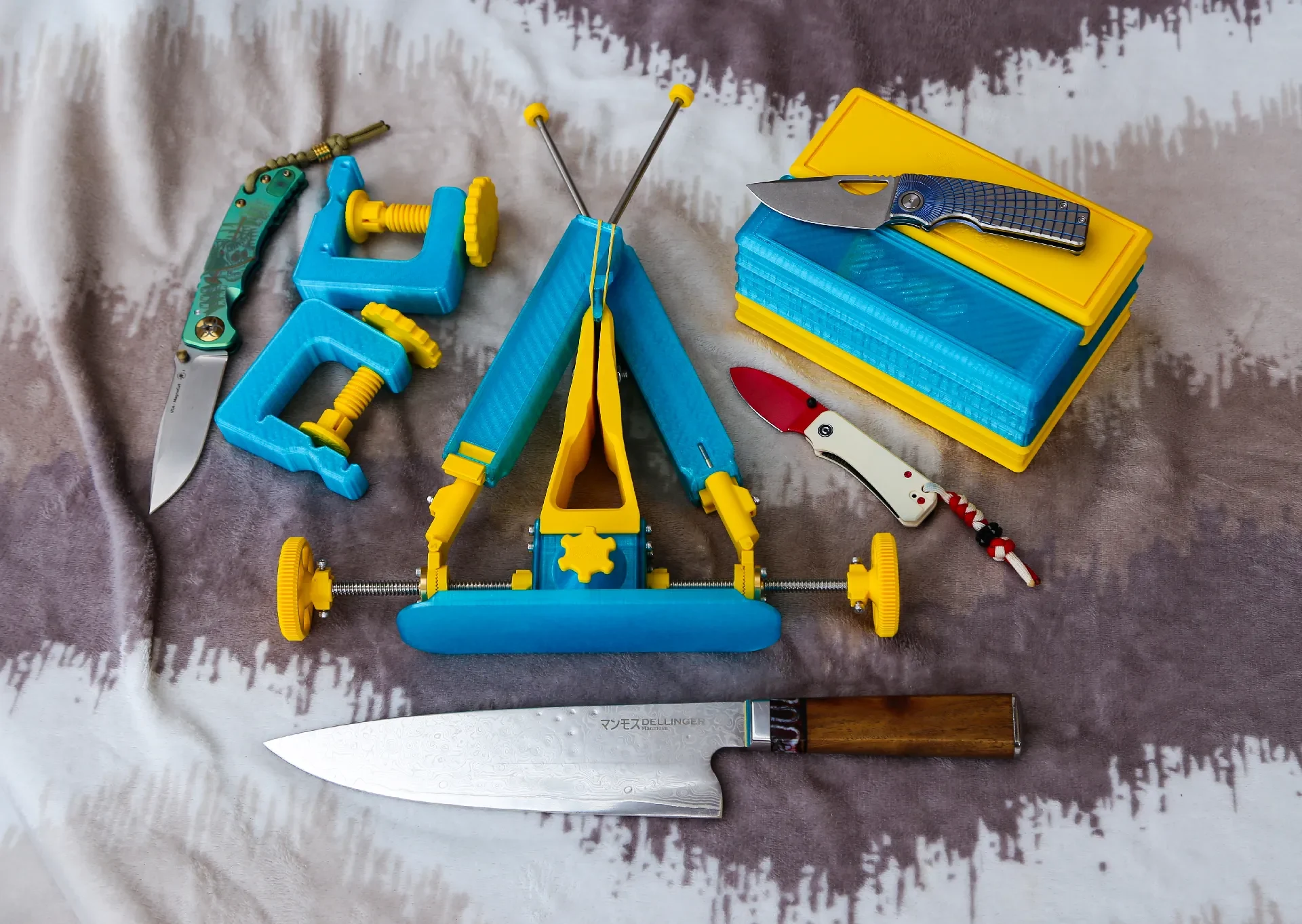

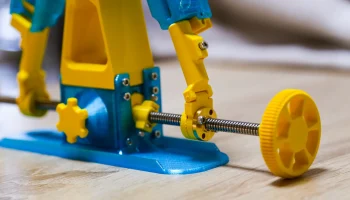

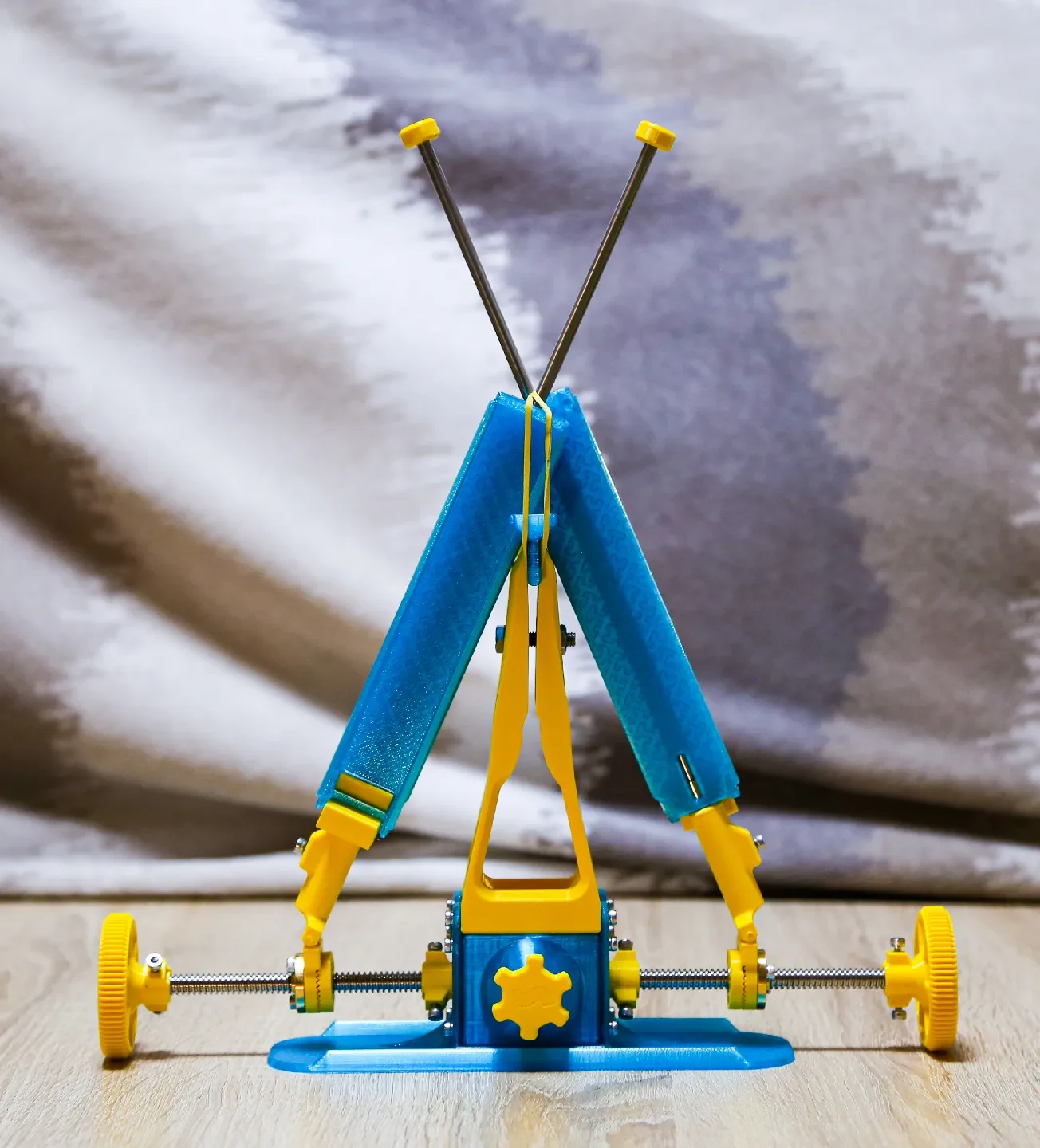

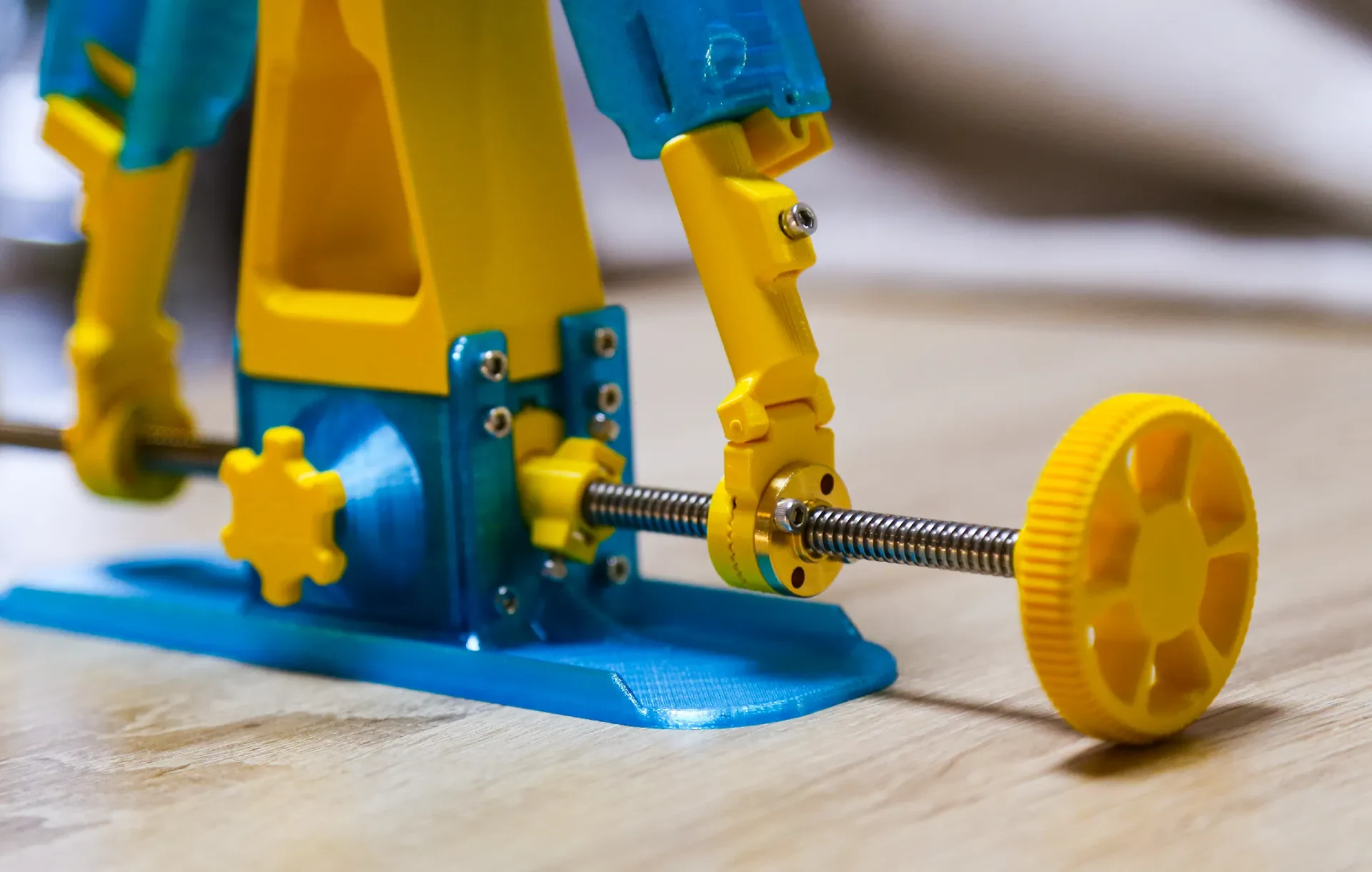

Прецизионная симметричная система заточки для получения однородных и повторяемых, бритвенно-острых кромок. Два стержня ведущих точильных камней установлены на трапециевидном ведущем винте вправо-влево для точной и симметричной регулировки угла. Все сделано из деталей, пригодных для печати, и легкодоступных деталей, не подлежащих печати.
Подходит для большинства кухонных и EDC-ножей (без зубчатых лезвий).
Ключевые преимущества:
Симметричное и точное управление углом
Направленные точильные камни для ровных фасок
Совместим с точильными камнями Ruixin и KMFS.
Легкодоступные детали оборудования
Камнедержатели вполне терпимы, но есть ограничения:
максимальная ширина камня 23 мм.
максимальная длина 162 мм
минимальная толщина 7 мм
Что включено в файлы STEP/STL:
Все необходимые детали конструкции

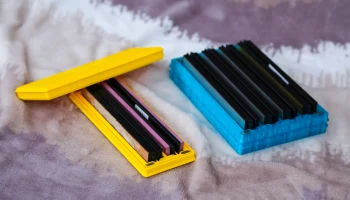

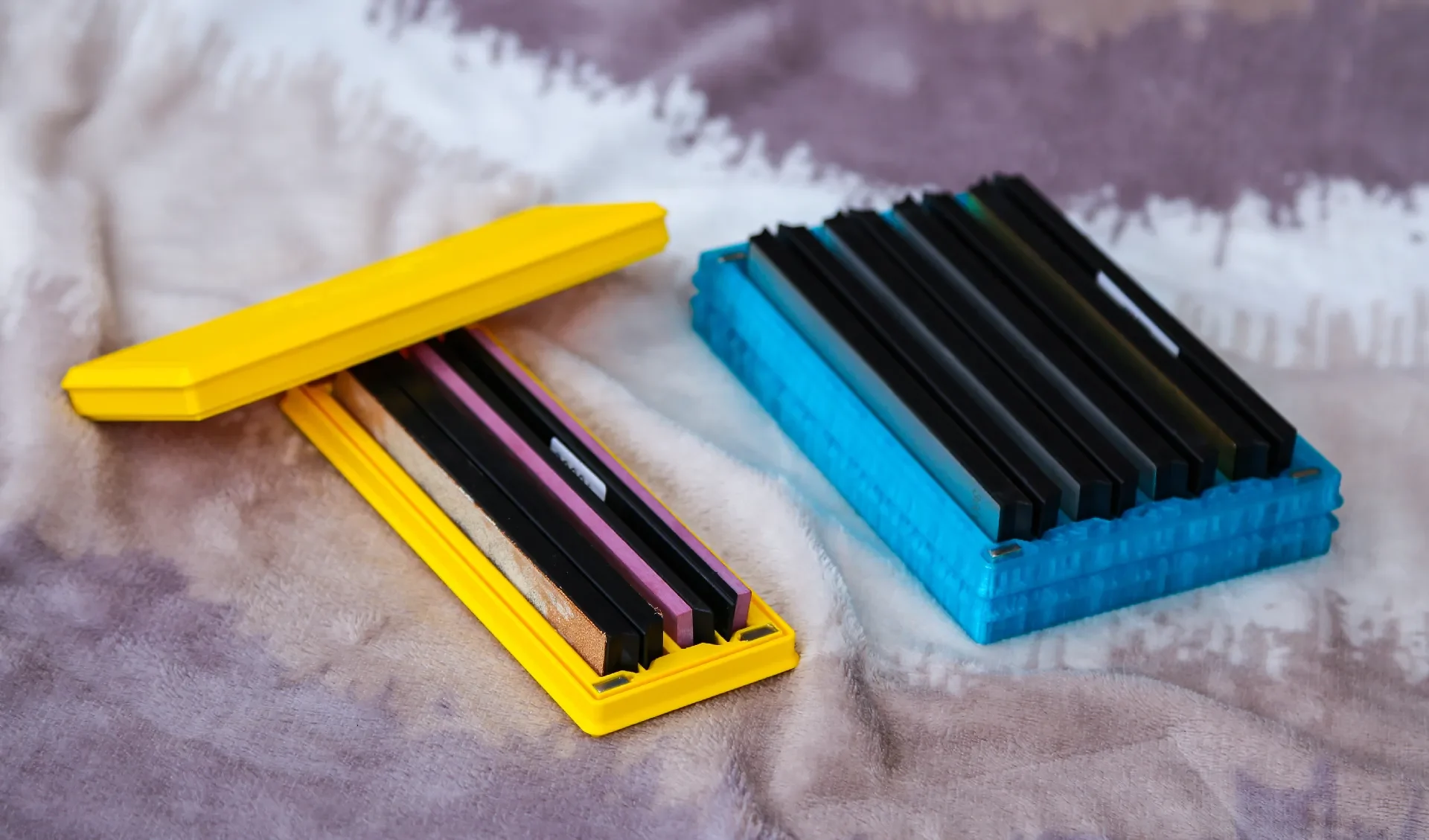

Ящики для хранения камней.
Ящик для дополнительных инструментов
Приставка для цифрового инклинометра

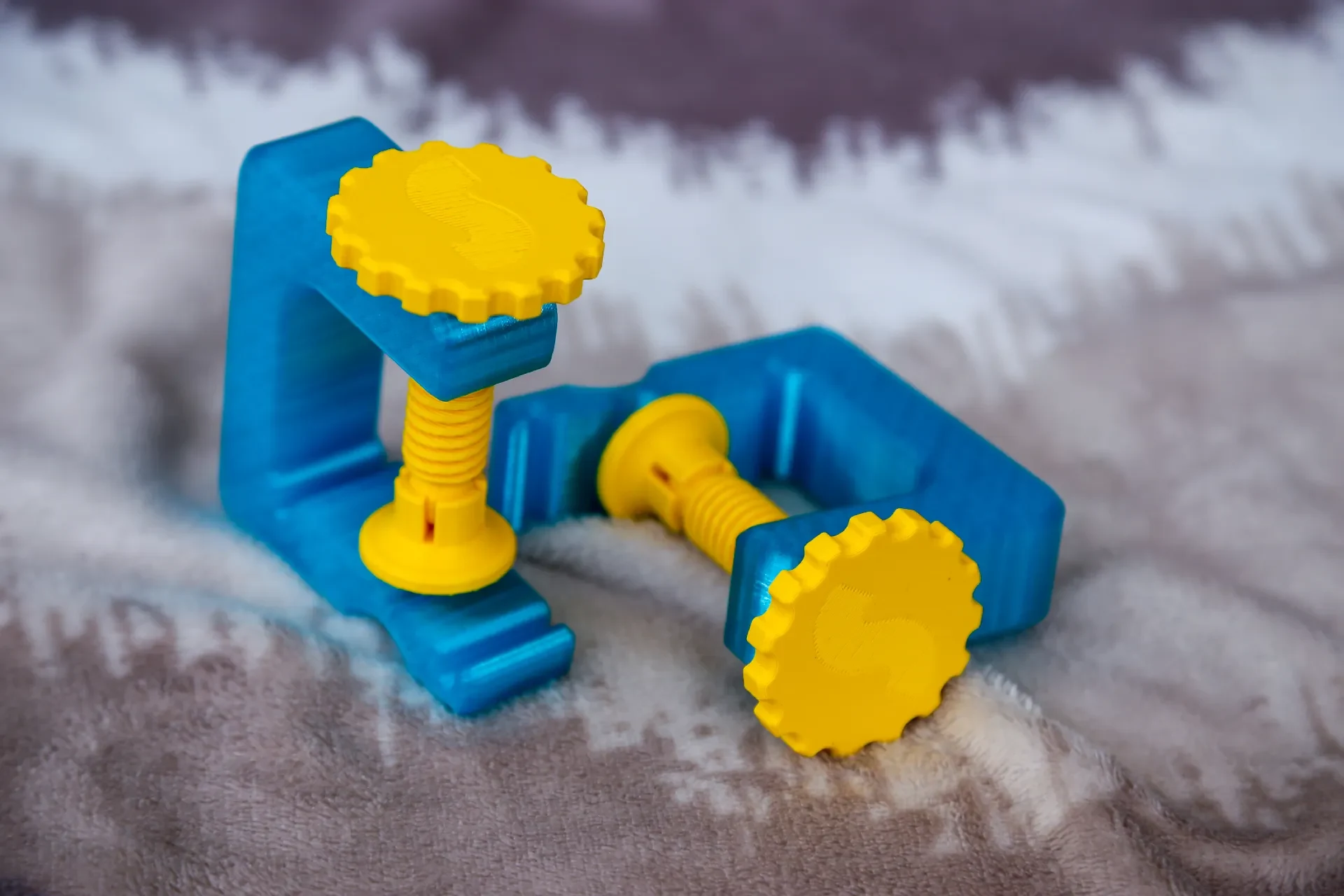

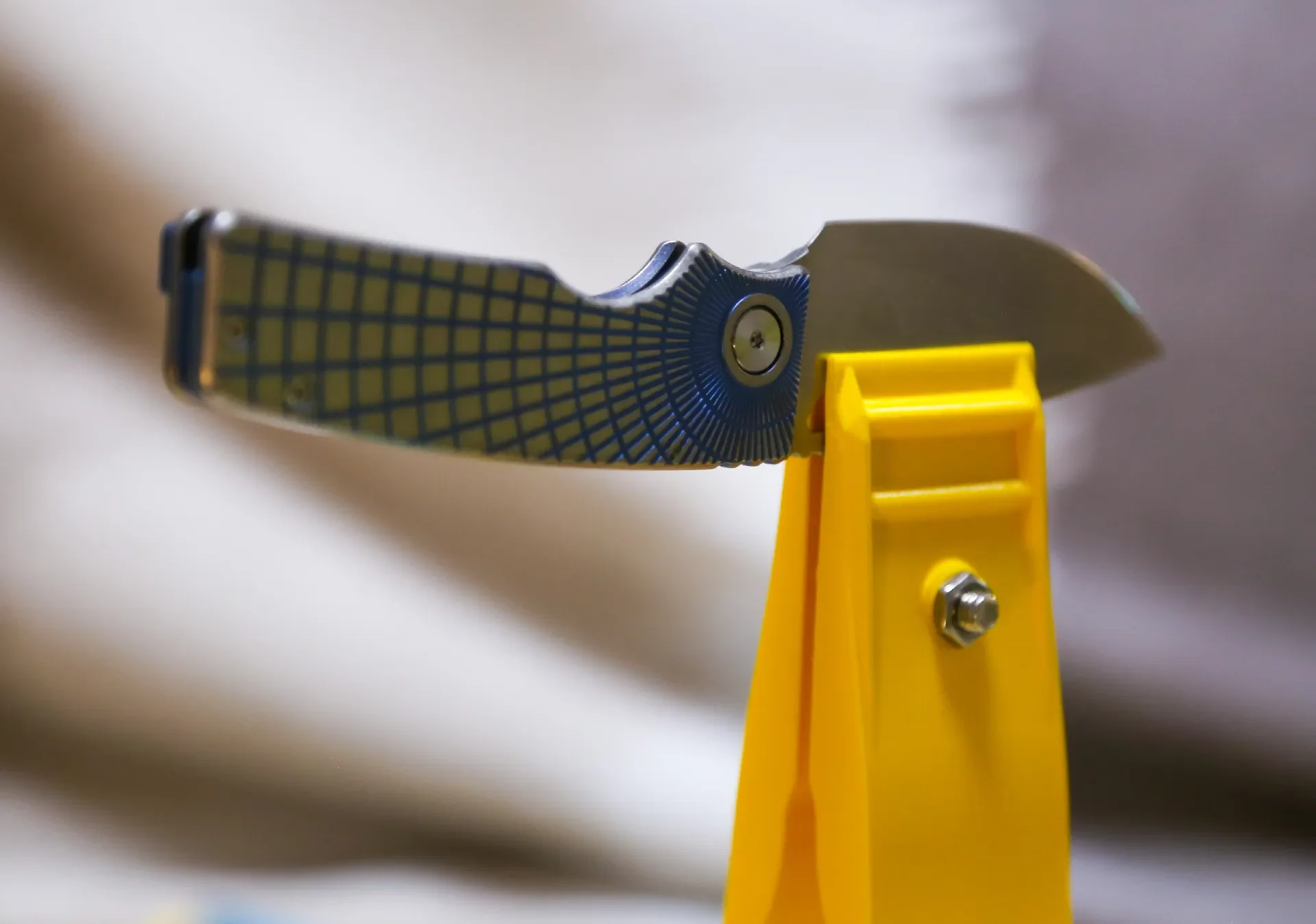

Зажимные ручки для крепления ножа
Небольшой инструмент для установки подшипников скольжения.
Что не включено:
Правый-левый трапециевидный ходовой винт + гайки
Различные винты М3 для конструкции.
Квадратные гайки М3
Винт М6 и гайка для крепления ножа.
Гладкие прямые стержни
Подшипн��к скольжения из ПТФЭ со стальной основой 5x7x10 мм (но доступна запасная часть для печати)
Что подготовить:
Вам понадобится нить PETG, желательно для всех деталей.
Винты M3 различной длины (см. таблицу деталей ниже)
Квадратные гайки M3 (их количество см. в таблице деталей ниже)
Один винт М6 и одна гайка М6 для крепления ножа.
Подшипник скольжения из ПТФЭ со стальным покрытием 5x7x10 (подробную информацию см. в таблице деталей)
Правый-левый ведущий винт (подробную информацию и ссылку на магазин см. в таблице деталей ниже)
Гладкие прямые стержни (технические характеристики см. в таблице деталей)
Отвертка, подходящая к вашим винтам
Плоскогубцы для облегчения установки квадратных гаек
Совместимые точильные камни (подроб��ее см. в таблице деталей)
Стандартная резиновая лента для использования с инструментами — инструмент для хранения.
Рекомендации по печати:
Никакие опоры не нужны
3 периметра должно подойти, 4 периметра для держателя ножей.
Рекомендуется заполнение 20 %.
Детали уже ориентированы нужным образом
Я предлагаю использовать детали с ушками мыши (дополнительные круги, которые нужно удалить после печати), если они доступны, чтобы гарантировать, что деформация будет под контролем. Я добавил их в две части: «Держатель ножей» и «Держатель камня — основание».
Инструкции по сборке:

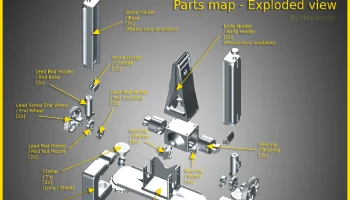

Обзор размещения деталей см. на изображении в разобранном виде под таблицей деталей.
доступен в «других файлах» для удобной загрузки. Вы также можете загрузить его с фотографий, но Printables не поможет вам скачать, вам нужно щелкнуть правой кнопкой мыши по нему, чтобы загрузить.

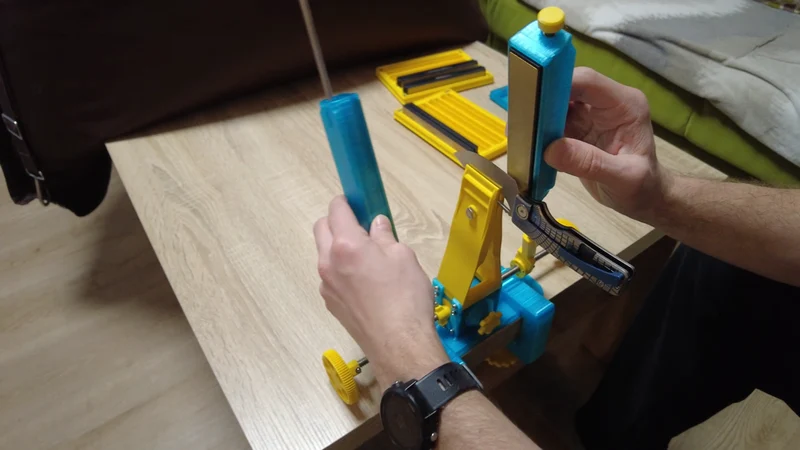

Подробную инструкцию по сборке смотрите в видео внизу.
Таблица запчастей:
Этот список запчастей содержит партнерские ссылки для Amazon. Если вы совершите покупку по этим ссылкам, я могу получить комиссию. Это не увеличивает цену, которую вы платите.
Название детали
/ Подробности
Количество
Где купить
М3х8
8
Амазонка:
https://amzn.to/4uLQzH1
М3х10
14
Амазонка:
https://amzn.to/4uLQzH1
М3х12
4
Амазонка:
https://amzn.to/4t4uIcm
M6x25 Шестигранник
1
Амазонка:
https://amzn.to/4t4uIcm
Низкопрофильная гайка M6
(или обычный)
1
Амазонка:
https://amzn.to/4lMEQUB
Тепловая вставка
М3х4
4
Амазонка:
https://amzn.to/4lP8gkY
M3 Квадратные гайки
DIN562
22
Амазонка:
https://amzn.to/4cixvcD
T8 8 мм трапециевидный ходовой винт Стержень правая-левая резьба Длина шага 2 мм — 300 мм
С латунными гайками.
Вы можете использовать более короткий или более длинный винт. Чем он длиннее, тем под большим углом можно установить камни. При 300мм предел где-то 35°.
1
Амазонка:
https://amzn.to/4rIx148
Гладкий стальной стержень диаметром 5 мм. Длина 300 мм
Скошенный с обоих концов
2
Амазонка:
https://amzn.to/4bKBrTq
Неодимовые магниты 10х4х2мм.
Используется для ящиков для хранения камней (8 магнитов) и ящиков для инструментов (4 магнита).
зависит
Алиэкспресс:
https://www.aliexpress.com/item/1005011567787167.html
Амазонка, DE:
https://www.amazon.de/Neodymium-Magnets-Rectangular-Magnetic-Postcard/dp/B0D6RQ7YM4
Унимагнит (Чехия):
https://www.unimagnet.cz/neodymovy-magnet-kvad
