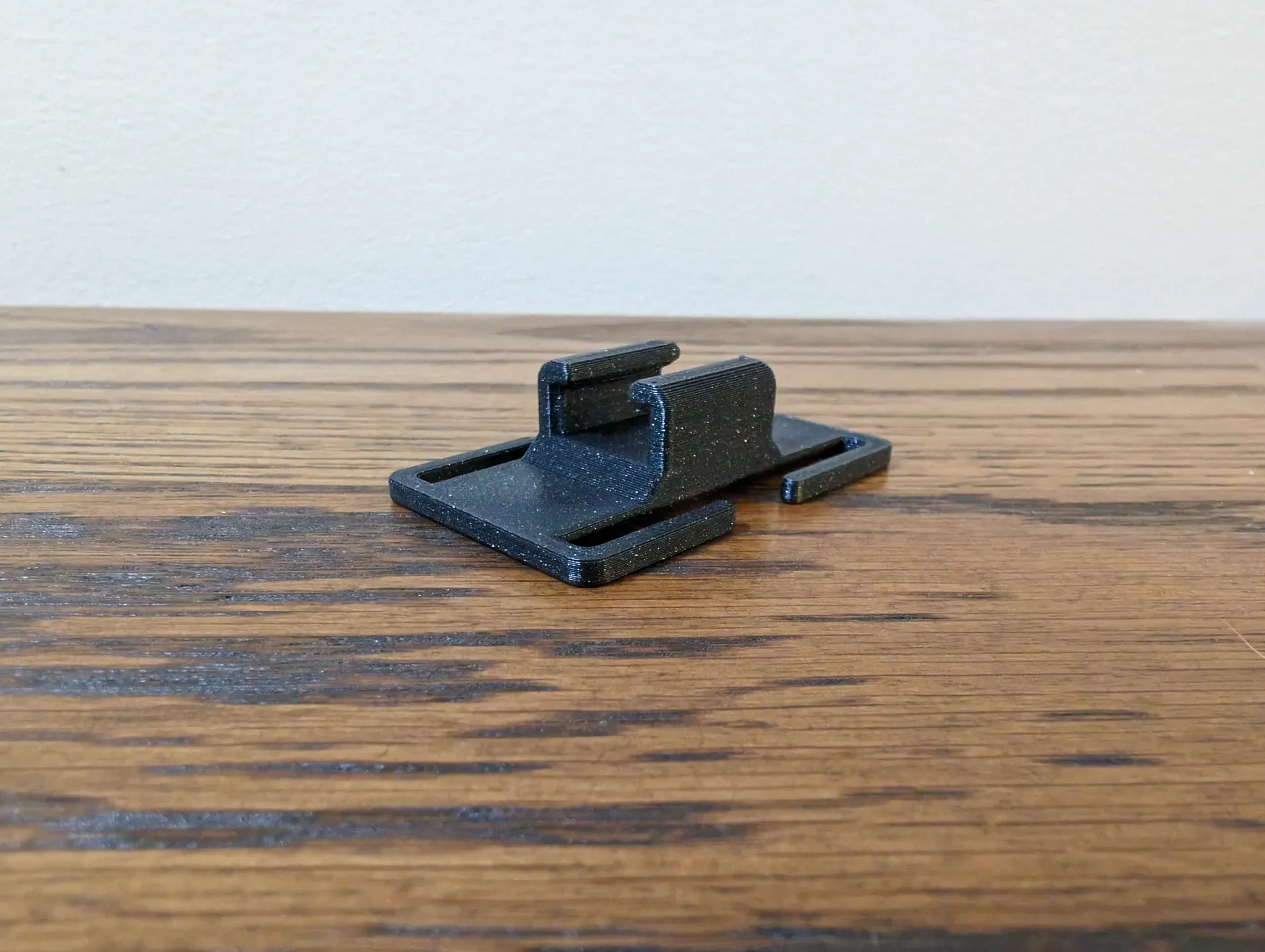

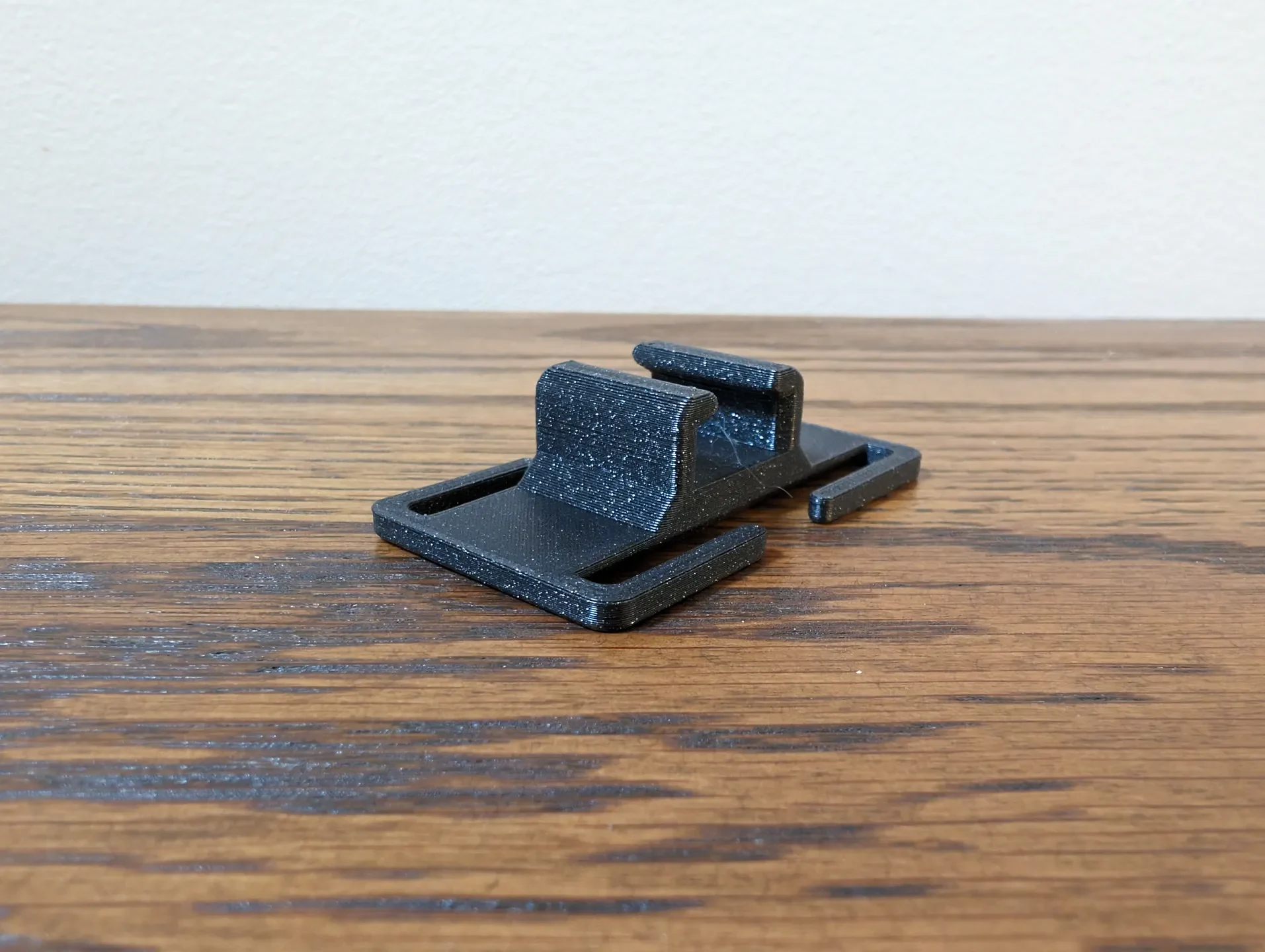

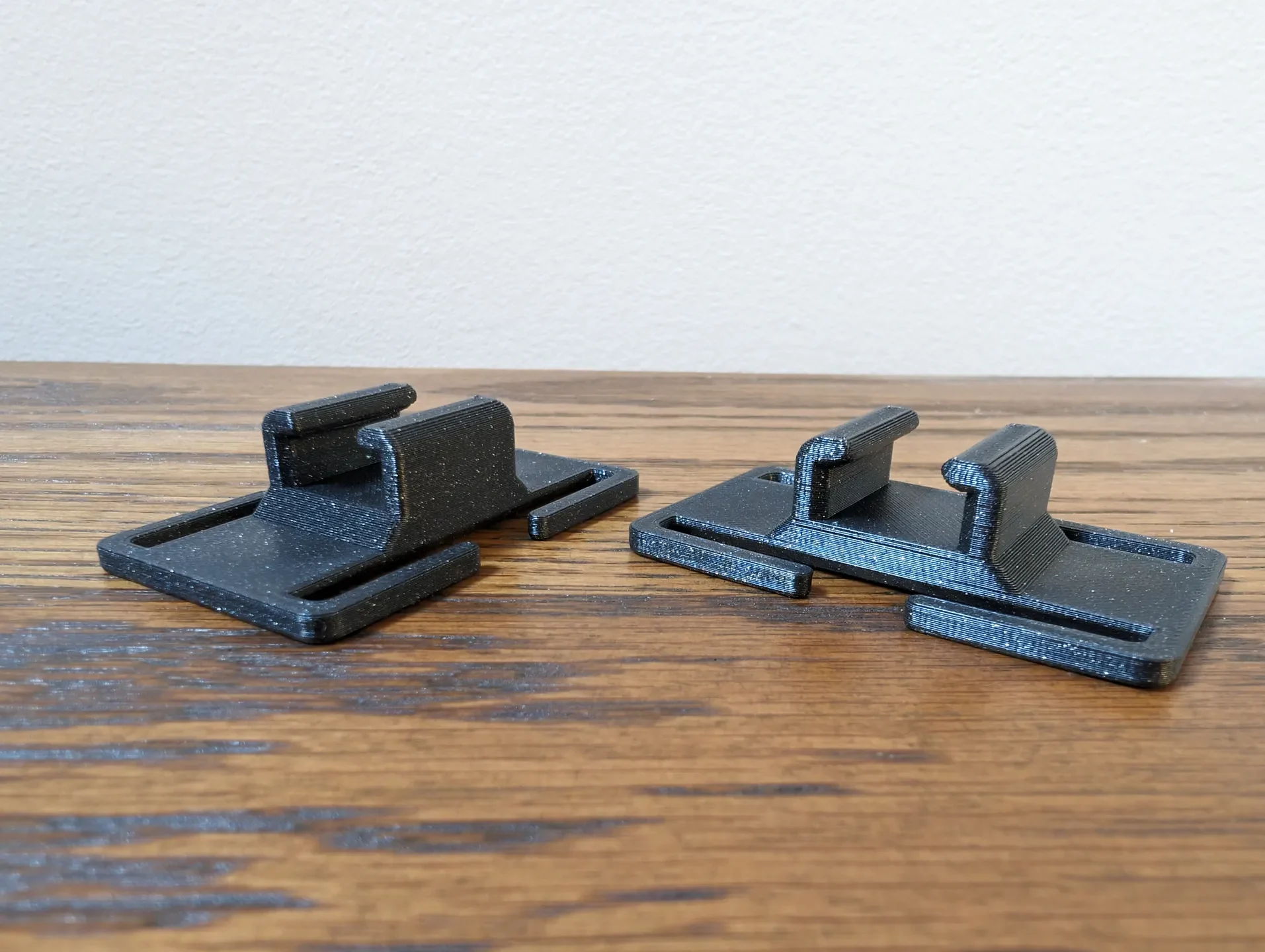

Параметрические пряжки QUICK-CLIP

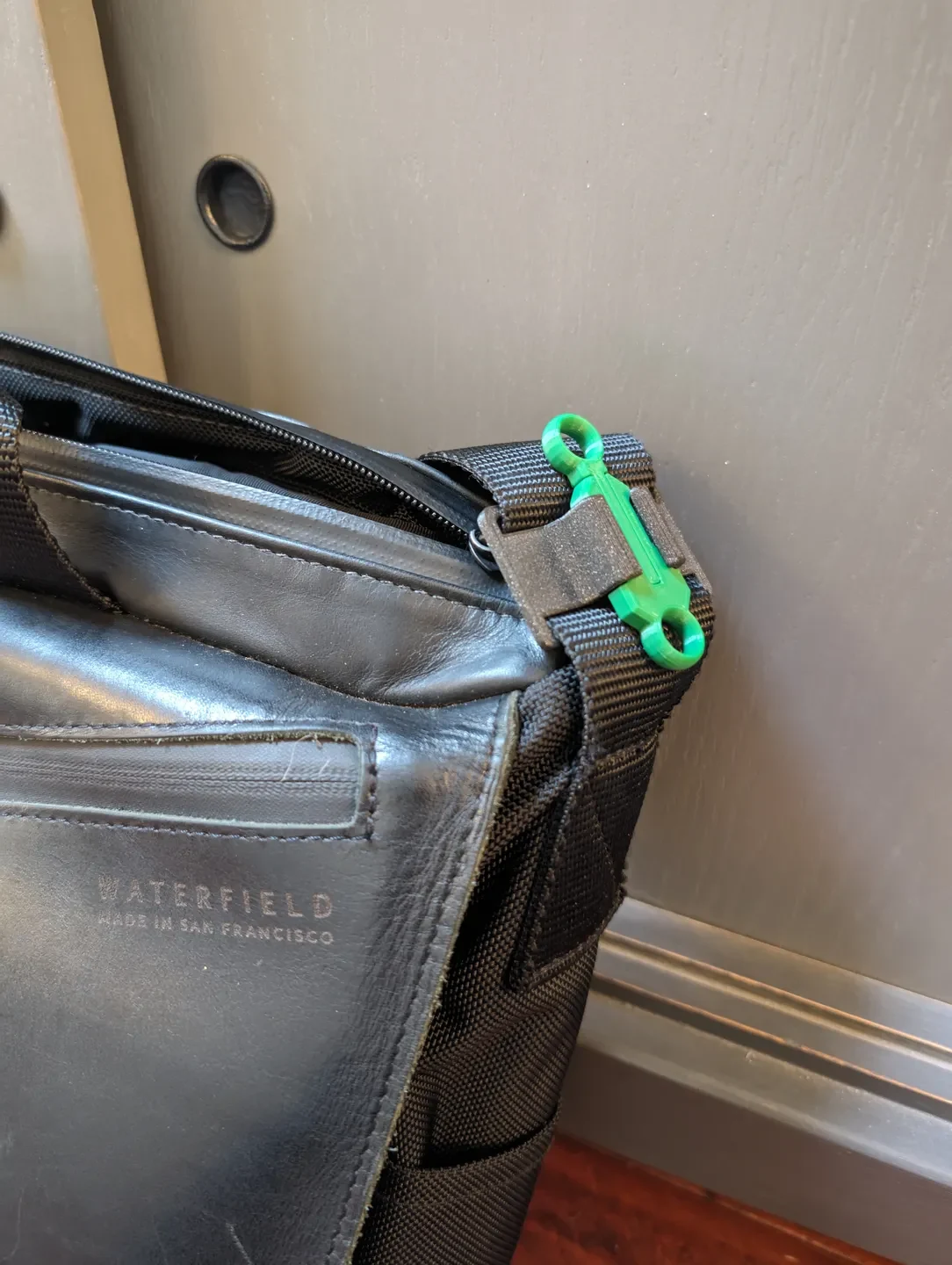

Это ремикс на основе оригинальных пряжек QUICK-CLIP. Я старался максимально приблизить модели к оригинальным размерам. открывая их, чтобы оставить 2-дюймовые лямки/лямки.

Во время моделирования я сделал его параметрическим и загрузил файлы Fusion, чтобы другие могли адаптировать пряжку для своих случаев использования.

Параметрические размеры:

webWidth: определяет ширину лямки, которая может поместиться. 51 мм — значение по умолчанию.
buckleWidth: определяет ширину/толщину плеч пряжки. 3 мм — значение по умолчанию.
webDepth: определяет расстояние между основной частью пряжки и дужками, позволяющее использовать лямки различной толщины. 4 мм — значение по умолчанию.
buckleGap: определяет зазор между рычагами пряжки, куда вы вставляете лямку/ремешок. 10 мм — значение по умолчанию.
