Модульная система крепления с защелкиванием (+ адаптер для фары)
Это универсальная модульная монтажная экосистема, которую можно распечатать на 3D-принтере и которая основана на безопасном механизме скольжения и защелкивания. Я разработал это в Fusion 360, чтобы создать надежный и универсальный способ крепления различного снаряжения, инструментов и аксессуаров к одежде, ремням, ремням или рюкзакам.

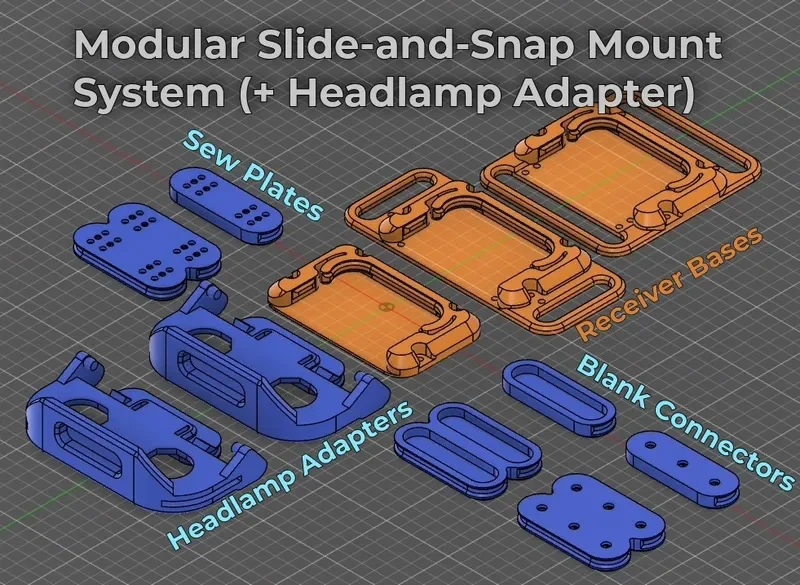

Базовая система включает в себя несколько вариантов (как видно на изображениях САПР):

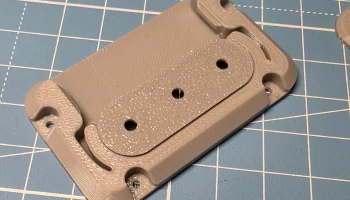

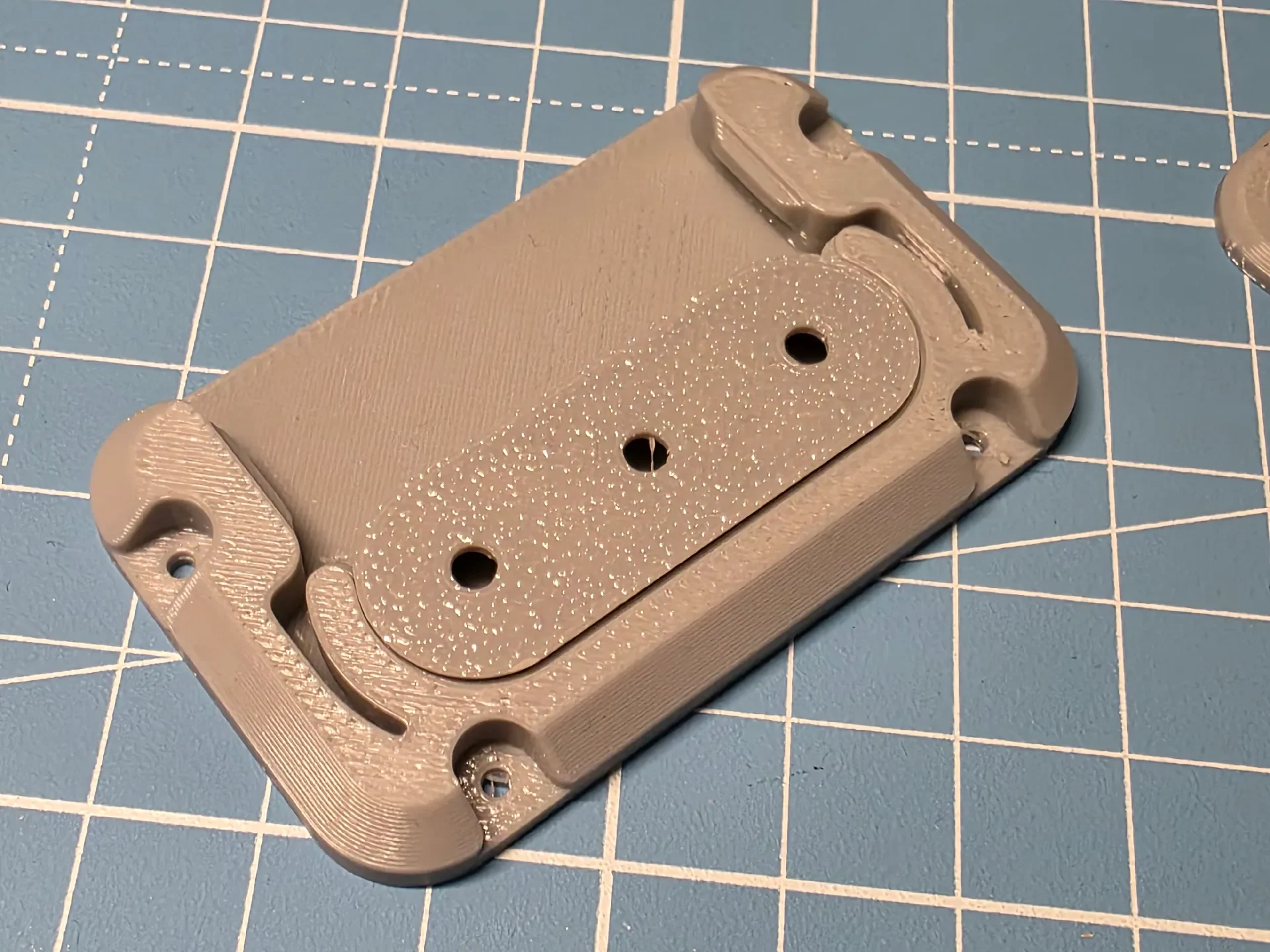

Основания ресивера (детали оранжевого цвета в САПР):
Пришиваемая основа: имеет предварительно смоделированные отверстия по периметру для пришивания непосредственно к одежде или рюкзакам.

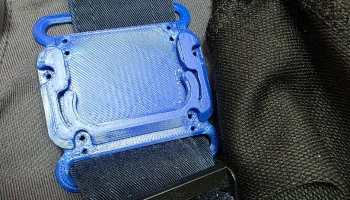

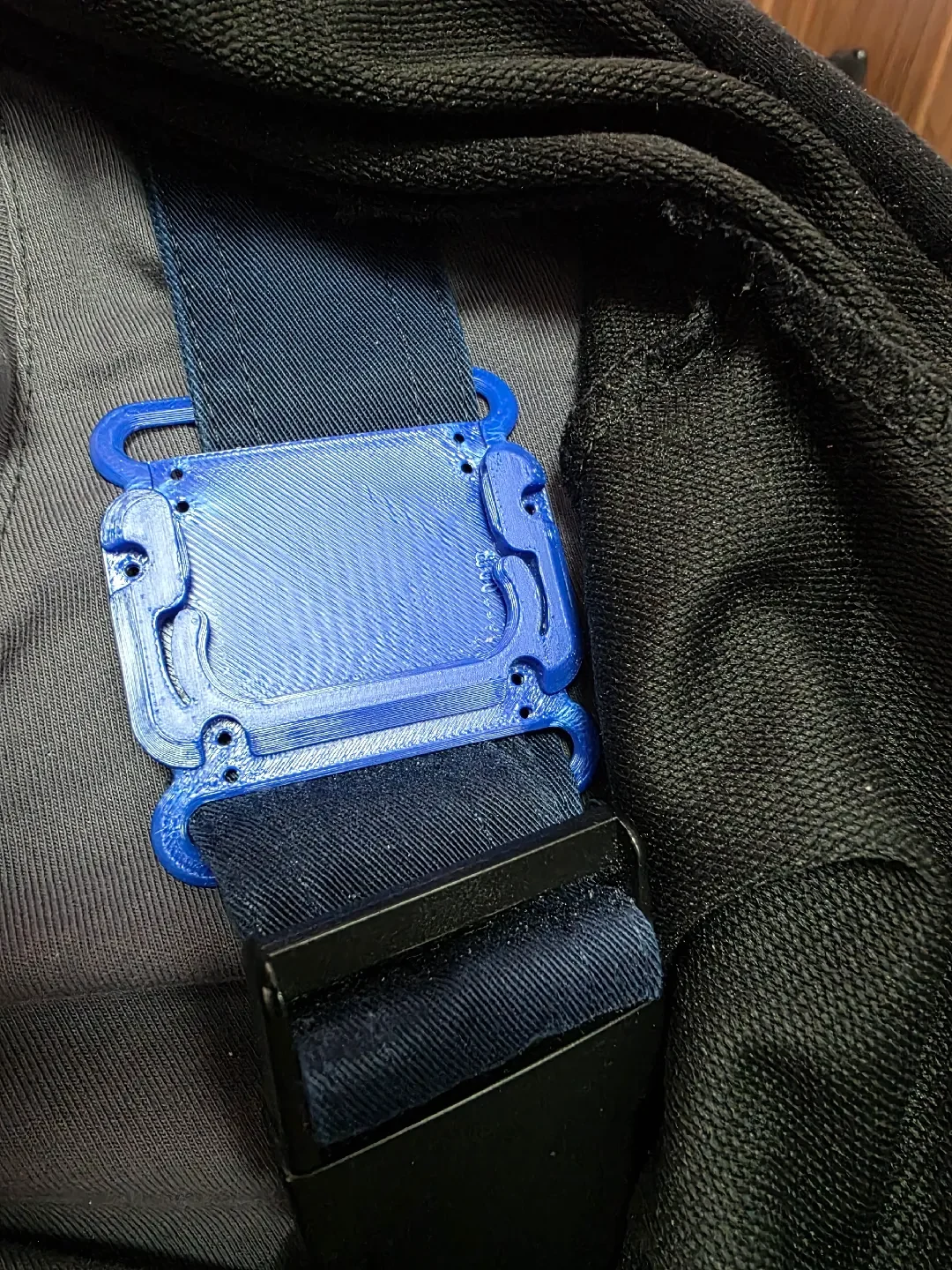

Основания для ремней/лямок: версии с одинарными или двойными боковыми петлями, идеально подходят для продевания ремней, лямок рюкзака или лямок MOLLE.
Вставьте соединители (синие детали в САПР):
Пустые соединители: базовая форма, готовая к объединению с вашими собственными 3D-моделями.

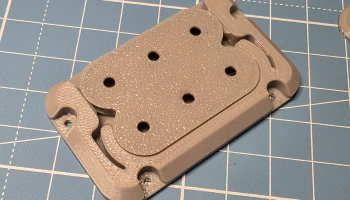

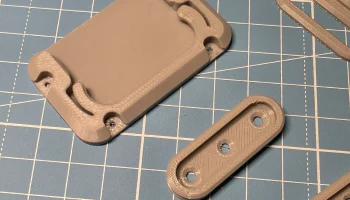

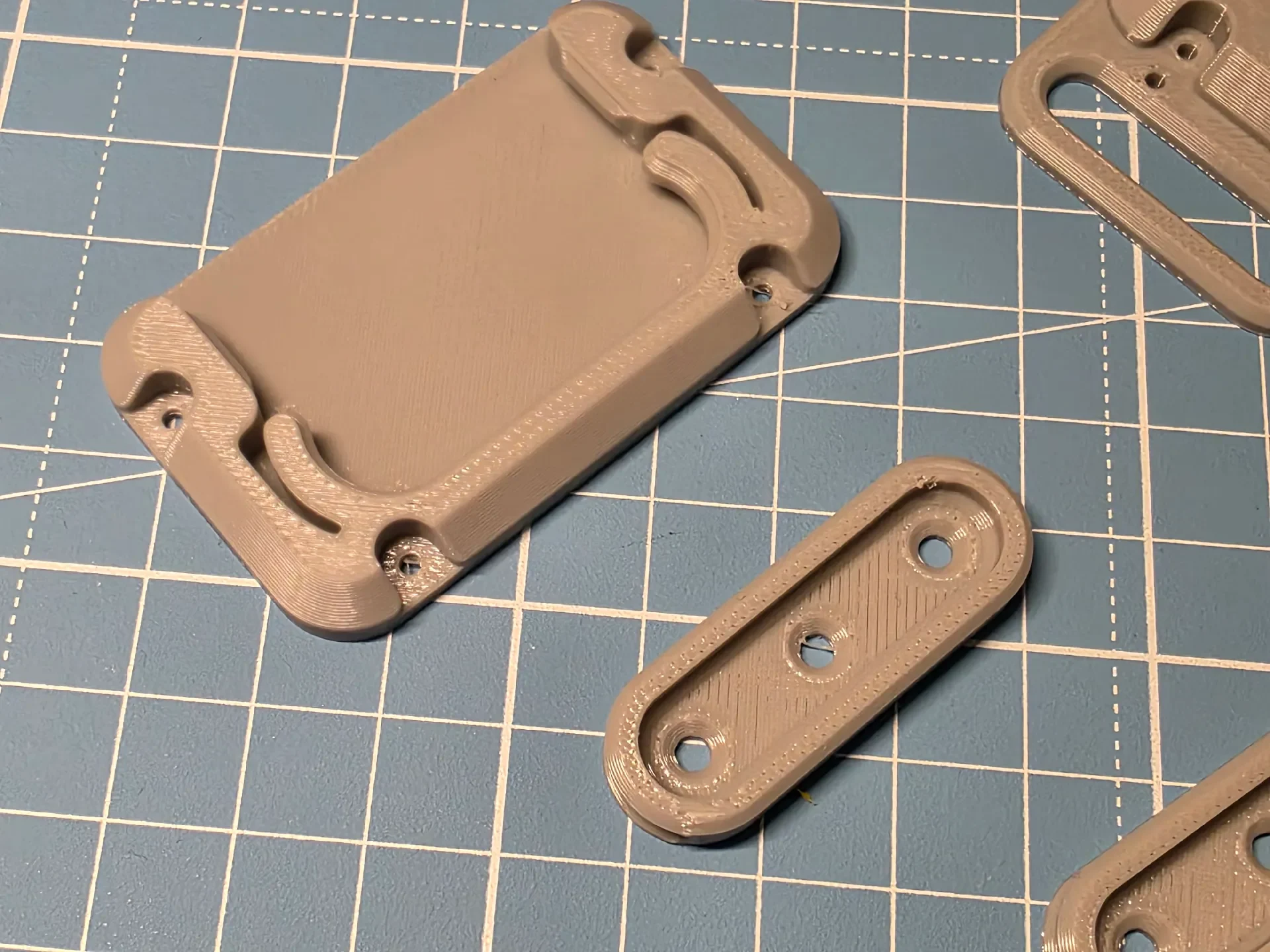

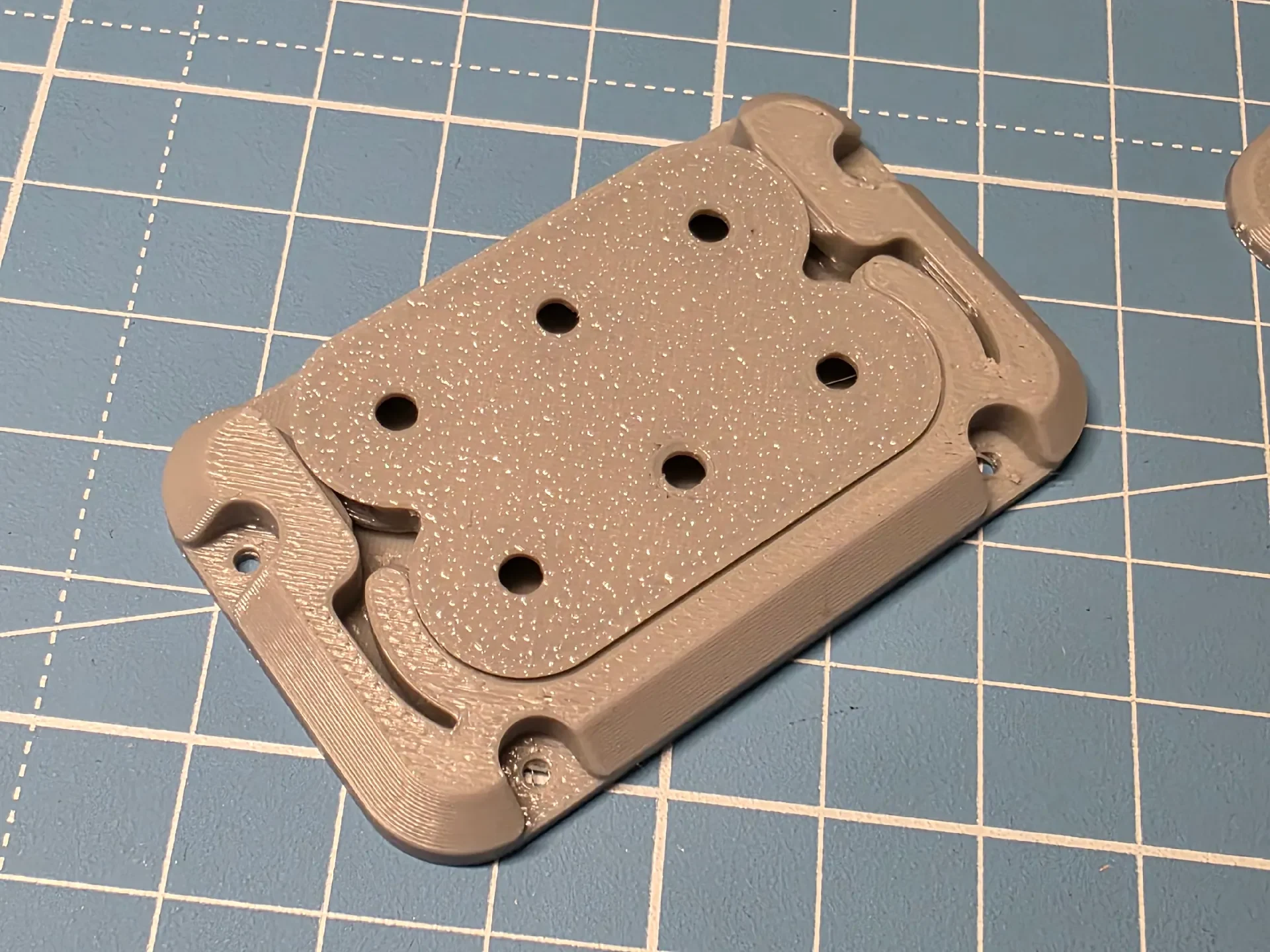

Пришивные/заклепочные пластины: специальные вставки с отверстиями для крепления индивидуальных сумок или тканевых приспособлений к штекерному разъему.
Петли для ремешков: для крепления паракорда или тонкой тесьмы.

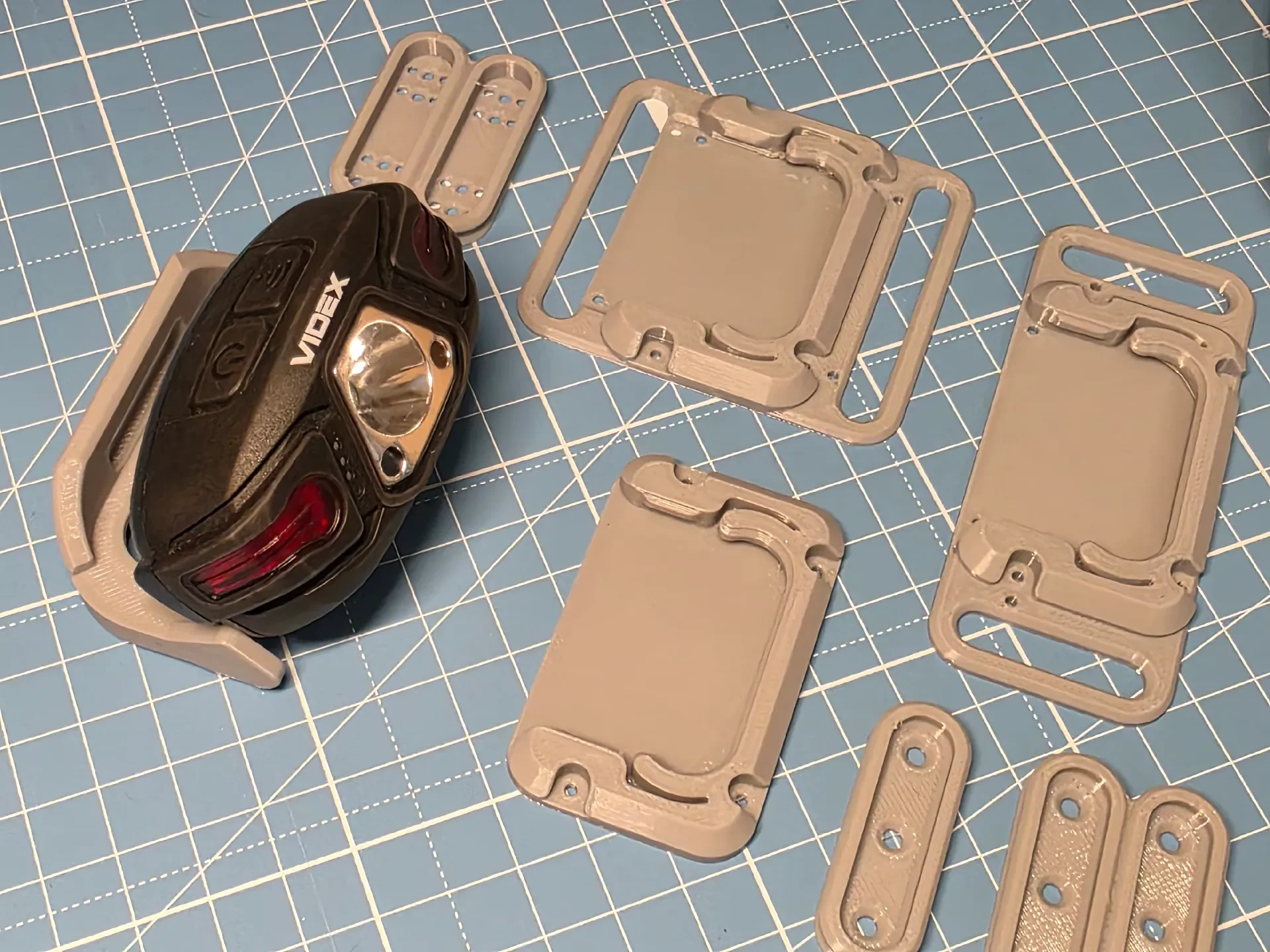

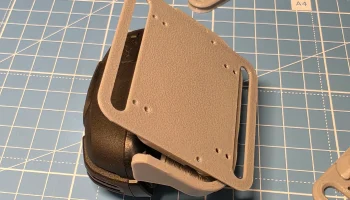

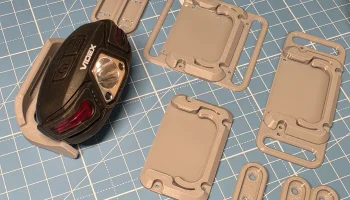

В этот проект входит: Универсальный адаптер для фар.
Чтобы продемонстрировать возможности системы, я включил специальный адаптер для чрезвычайно популярных OEM-фар с датчиком движения «Моноблок» (продаваемых под такими брендами, как Videx, Boruit, Foxelli и т. д.).

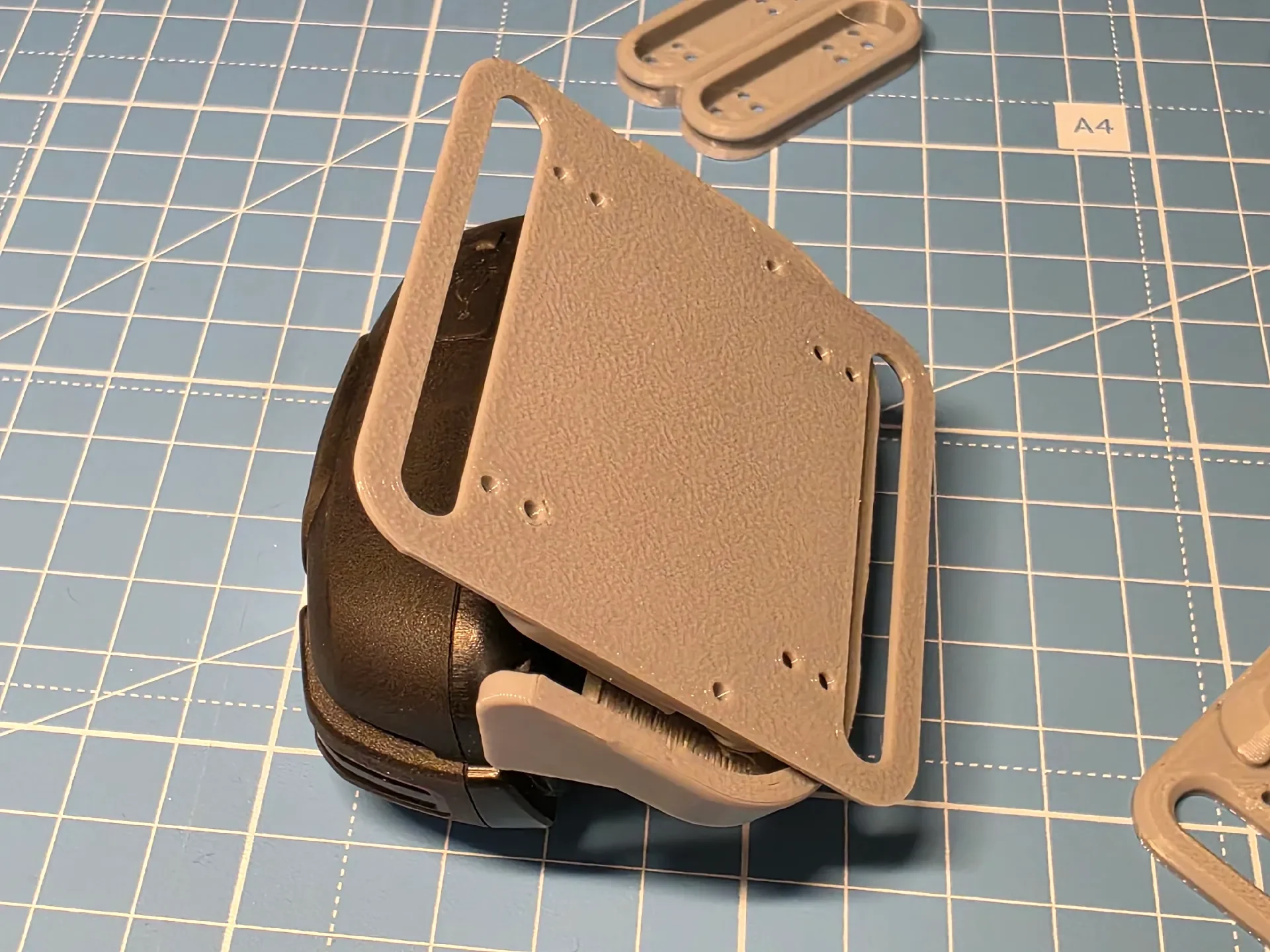

Устали от стандартных эластичных повязок? С помощью этого адаптера вы можете мгновенно закрепить налобный фонарь на нагрудном креплении, лямке рюкзака, ремне или козырьке кепки. Конструктивная особенность: адаптер ловко прикрепляется к оригинальным петлям для ремня фары, что позволяет сохранить первоначальную функциональность регулировки наклона!
Для создателей: создайте свои собственные адаптеры! (файлы STEP включены)
Истинная сила этого проекта — модульность. Я включил файлы .STEP для пустых разъемов и оснований. Я приглашаю сообщество делать ремиксы и создавать свои собственные адаптеры! Хотите прикрепить экшн-камеру, ножны для ножа, радио или бутылку с водой? Загрузите файл STEP, объедините его со своим дизайном и прикрепите к базе!

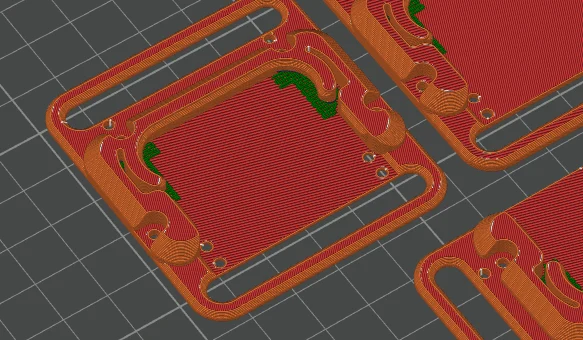

Рекомендуемые настройки печати:
Материал: PETG, ABS, ASA или нейлон. (PLA НЕ рекомендуется использовать для оснований ствольной коробки, поскольку запирающие рычаги требуют гибкости, и PLA со временем сломается под нагрузкой).
Высота слоя: 0,2 мм
Периметры (стены): 3-5 (по прочности конструкции)
Заполнение: 20-100 % (гироид)

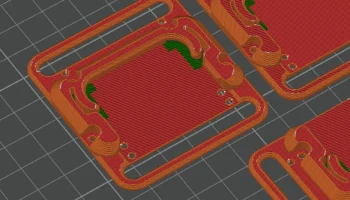

Ориентация и опоры. Детали предназначены для печати на рабочей пластине ровно с минимальными опорами. (Текстурированный лист PEI придает красивый вид плоским поверхностям!).
Приятной печати и делитесь своими ремиксами!
