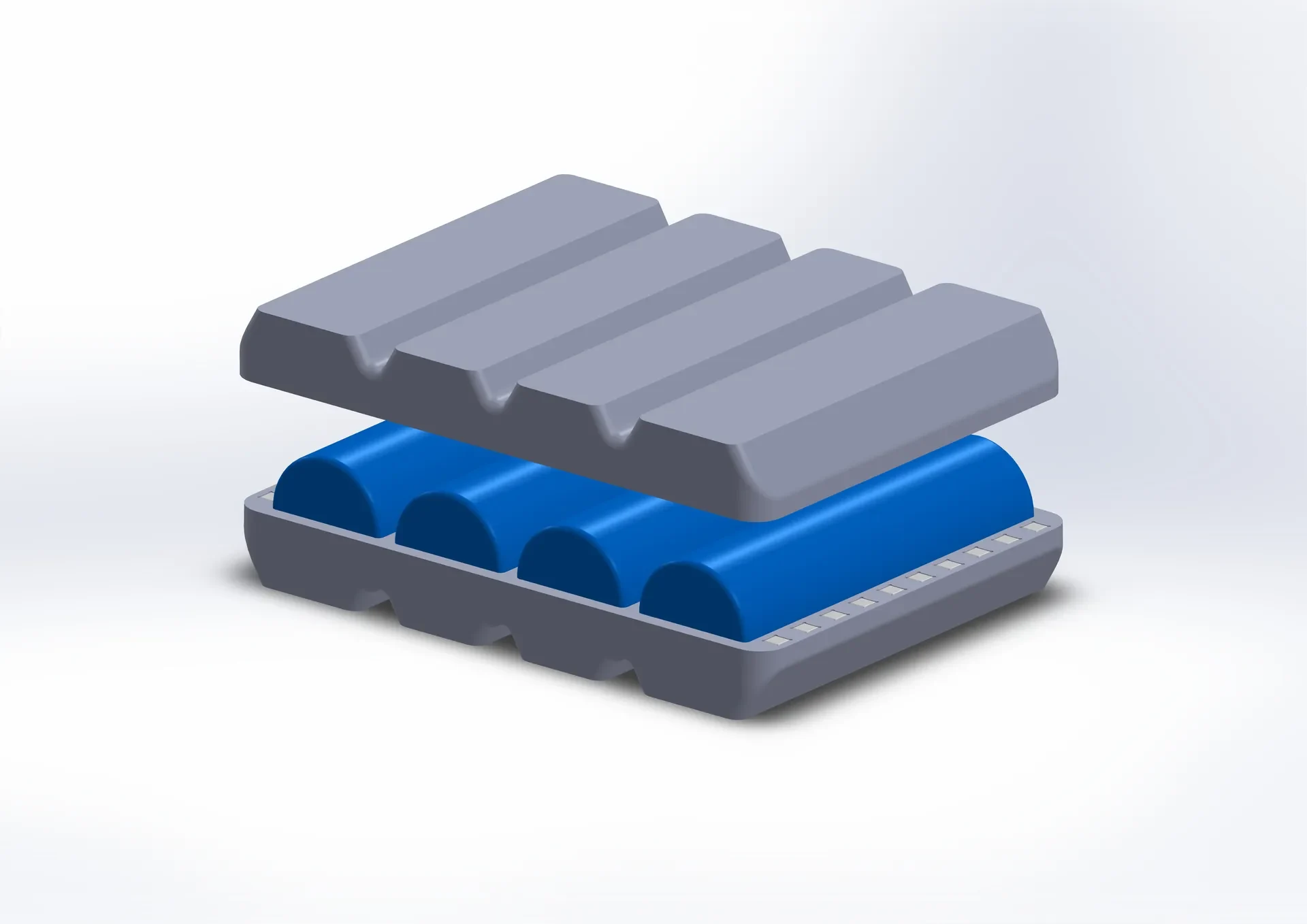

Магнитный корпус с 4 полостями 21700......
Цель:
Я разработал этот футляр для хранения дополнительных 21700 ячеек для моего фонарика (TS21), пока он не используется. Мне нужен был способ безопасно носить их с собой, не теряя. Этот корпус будет электрически и термически изолировать элементы, предотвращая их замыкание и перегревание или переохлаждение. Я разработал его с минимальной толщиной стенок 2,5 миллиметра, при этом экономя пластик и обеспечивая удобство печати.
Возможность печати:
В нижней части корпуса имеется небольшой выступ, который можно легко закрыть большинством принтеров. Никаких вспомогательных материалов мне не потребовалось.
Для этого дизайна подойдет большинство пластиков и настроек для 3D-печати. Я сделал свой из АБС-пластика с высотой слоя 0,2, 4 внешними периметрами и 40-процентным объемным заполнением.
Сборка:
Распечатка (2) идентичных половинок корпуса в формате .STL или в файле .STEP для индивидуальной настройки.

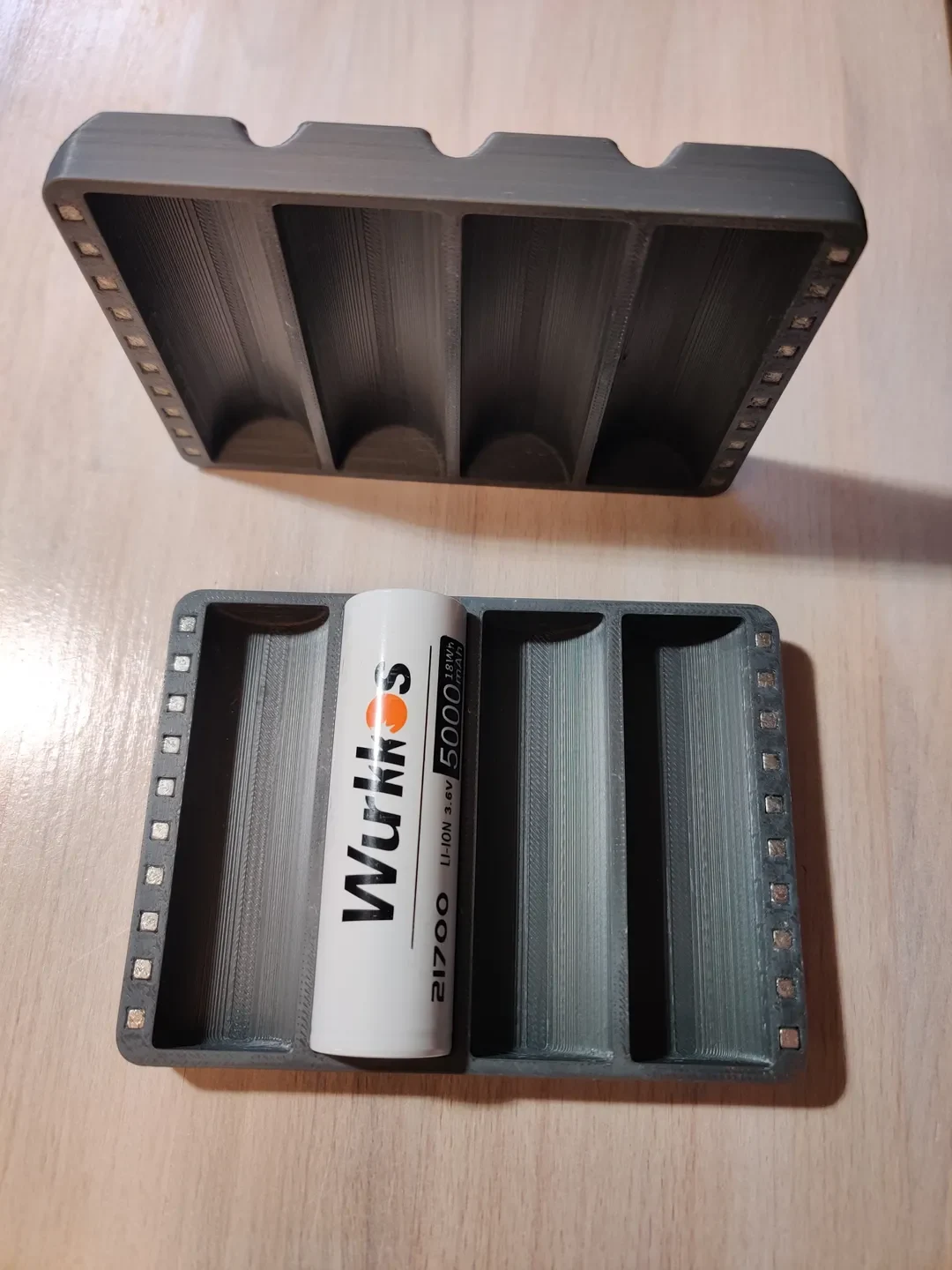

Аккуратно вставьте (10) маленьких кубических магнитов диаметром 3 мм в квадратные карманы в каждой половине корпуса, при необходимости используя клей. Посадка магнитов будет зависеть от точности вашего принтера. Я нанес на каждый магнит немного суперклея.
(Убедитесь, что полярность всех магнитов в одной половине направлена в одном направлении, и вставьте все магниты в другую половину в противоположную сторону, чтобы половинки не отталкивали друг друга.)
Размеры и совместимость:

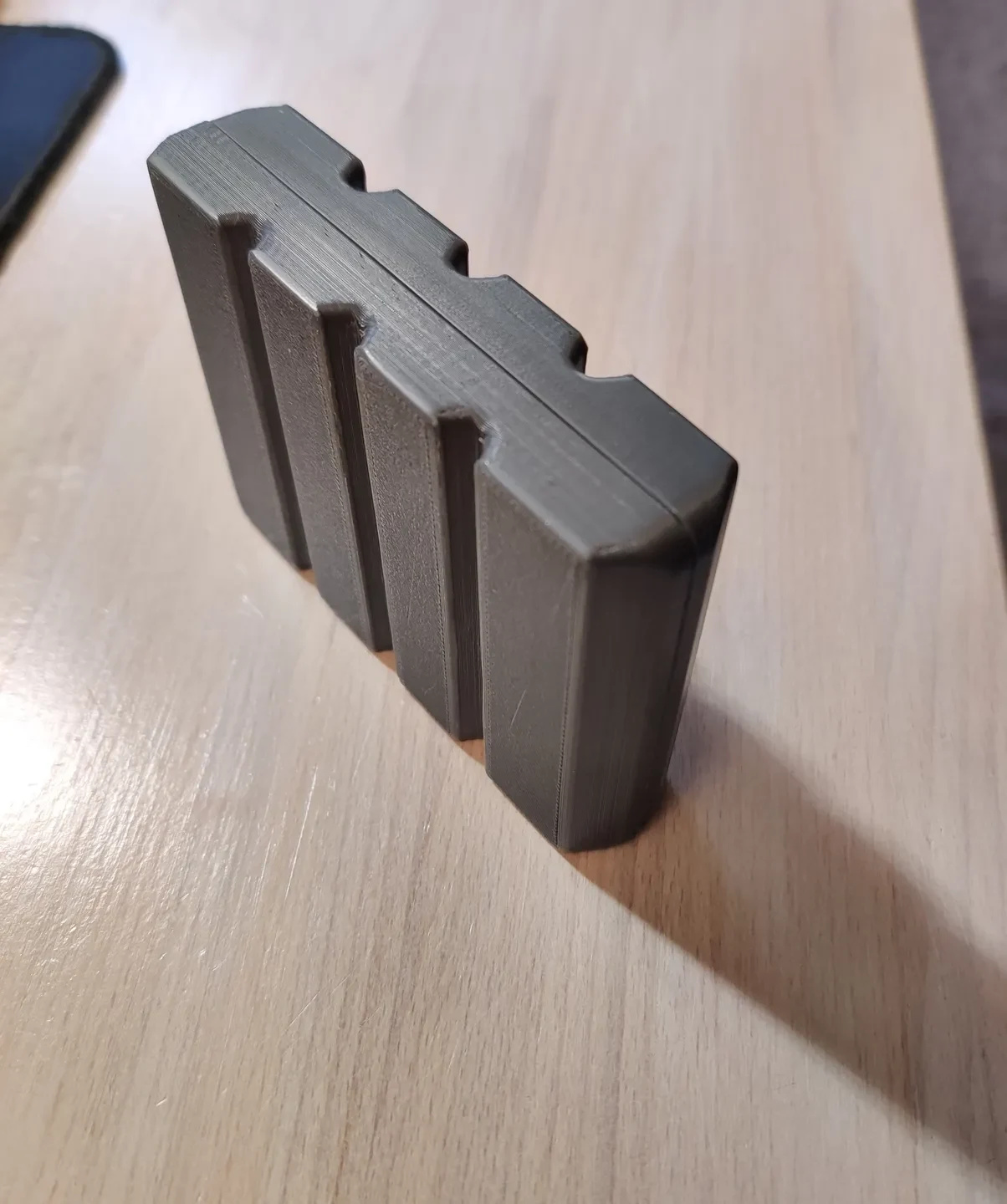

Примерные внешние размеры готового корпуса составляют 105 x 76 x 24 мм (4,125 x 3 x 0,95 дюйма).
Этот чехол предназначен для моделей 21700 с плоским верхом и предназначен для Samsung INR21700-50E (21,1 x 70,6 мм) и Wurkkos 21700 (21,2 x 71 мм), включая небольшой внешний зазор для обоих.
