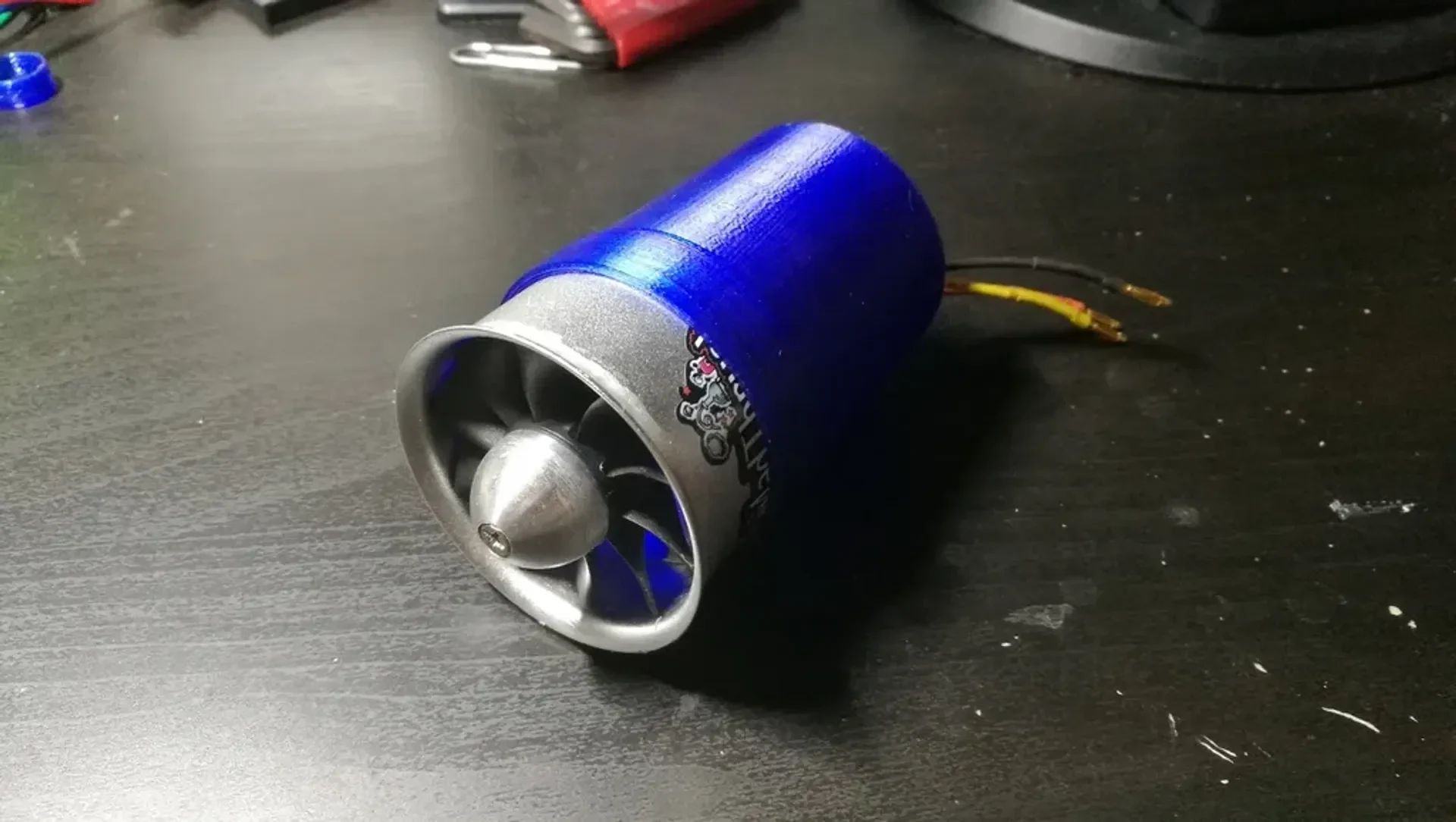

Упорная трубка Dr. Mad Thrust из сплава EDF 50 мм......

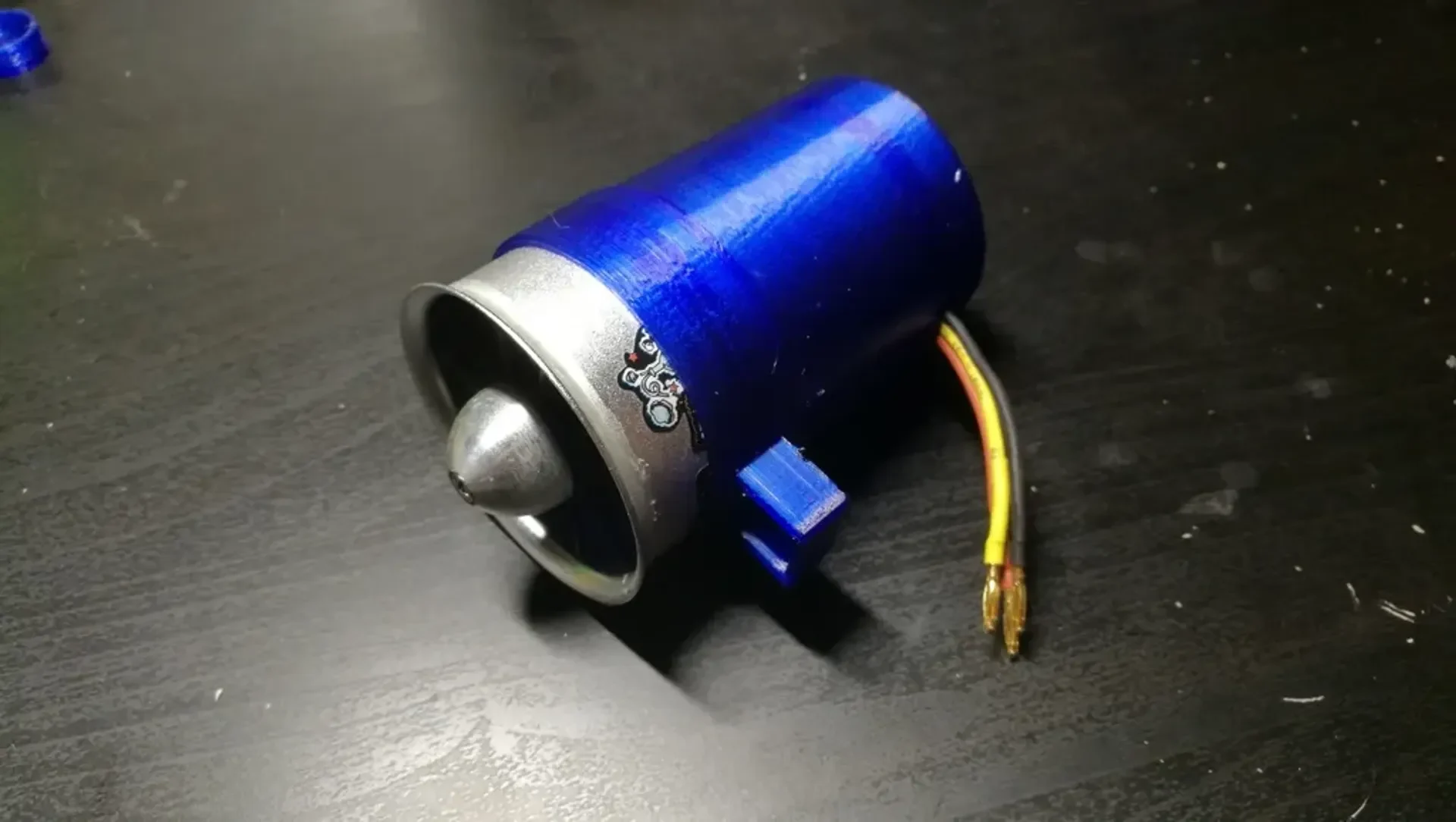

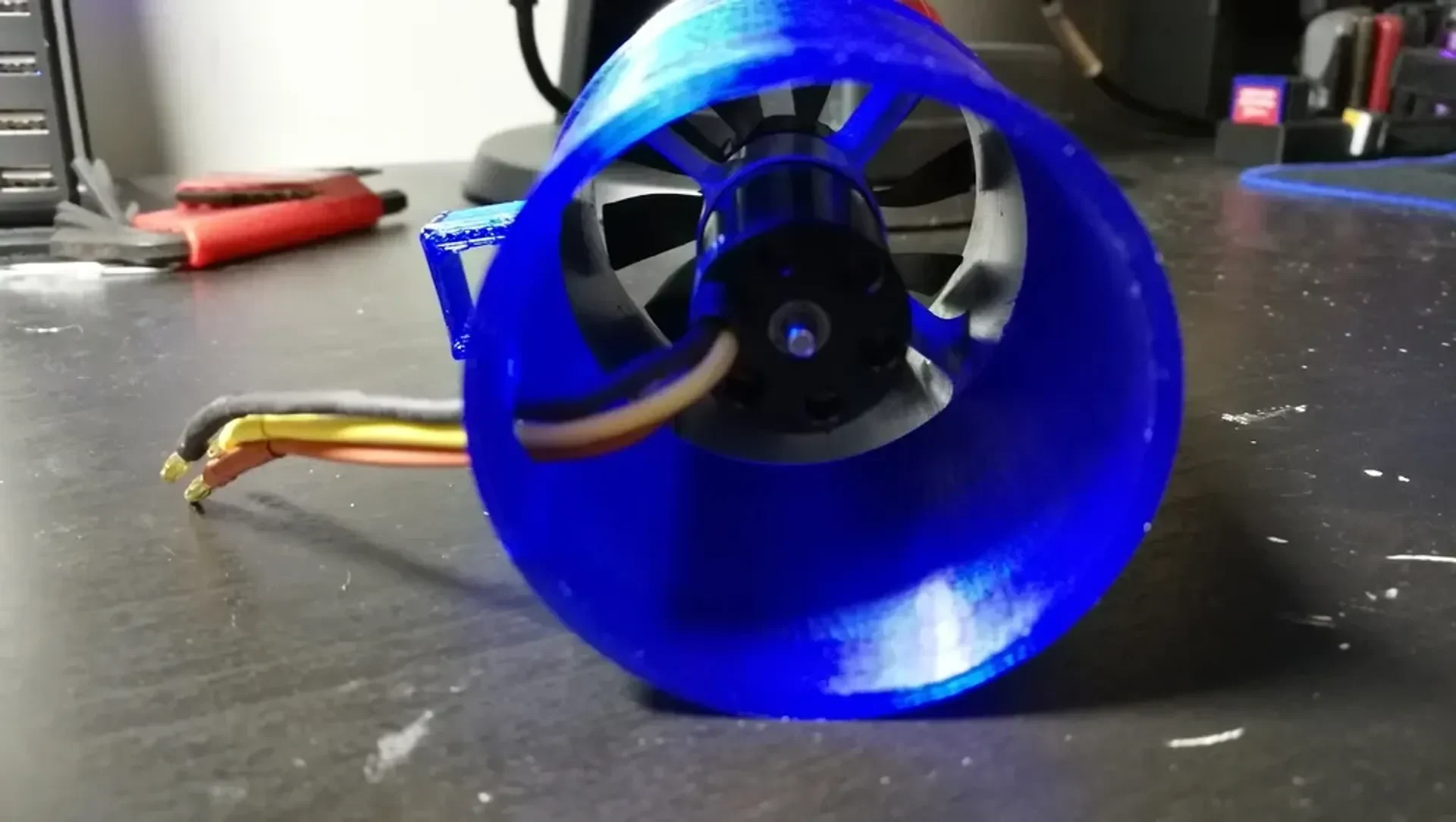

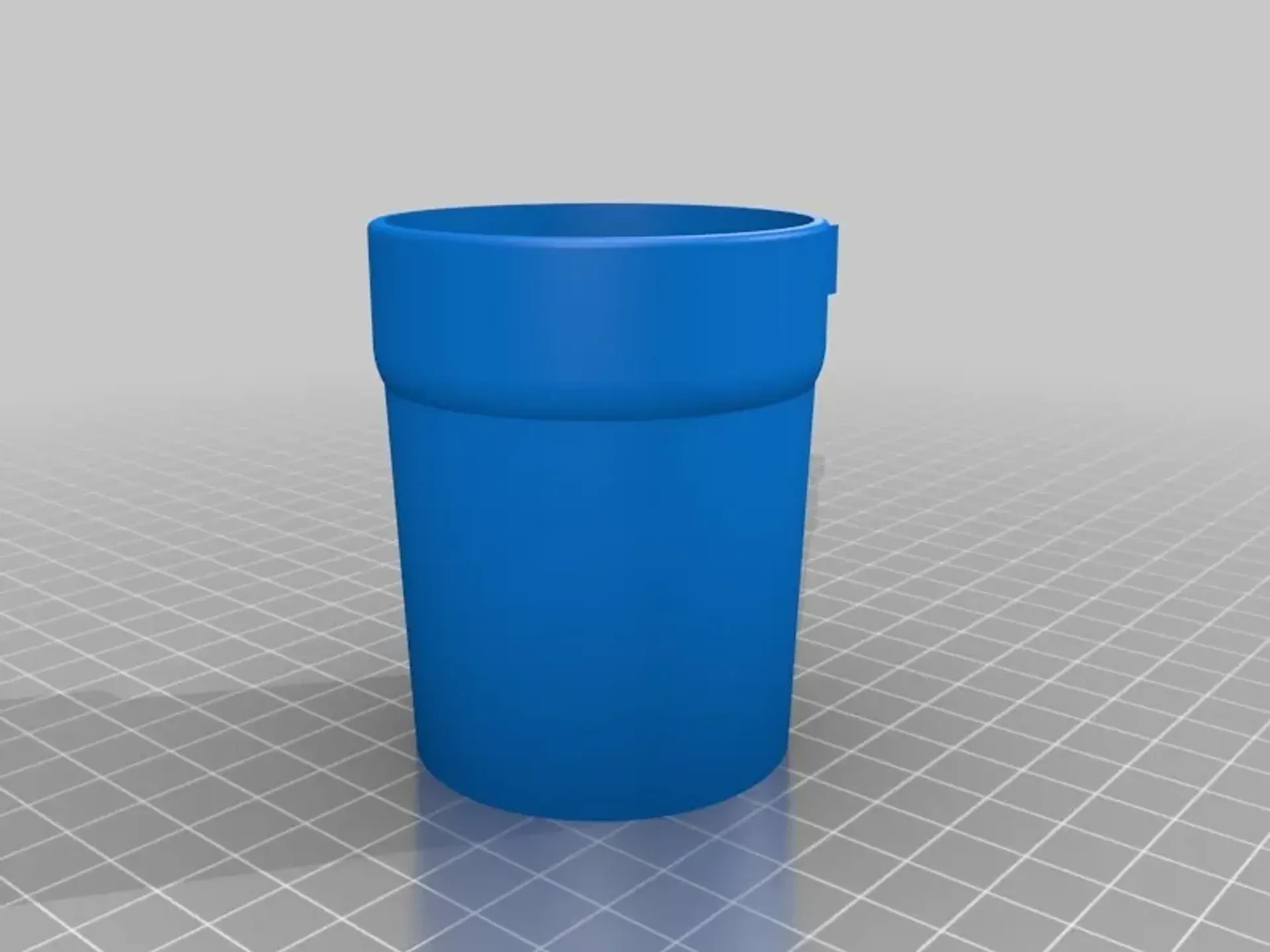

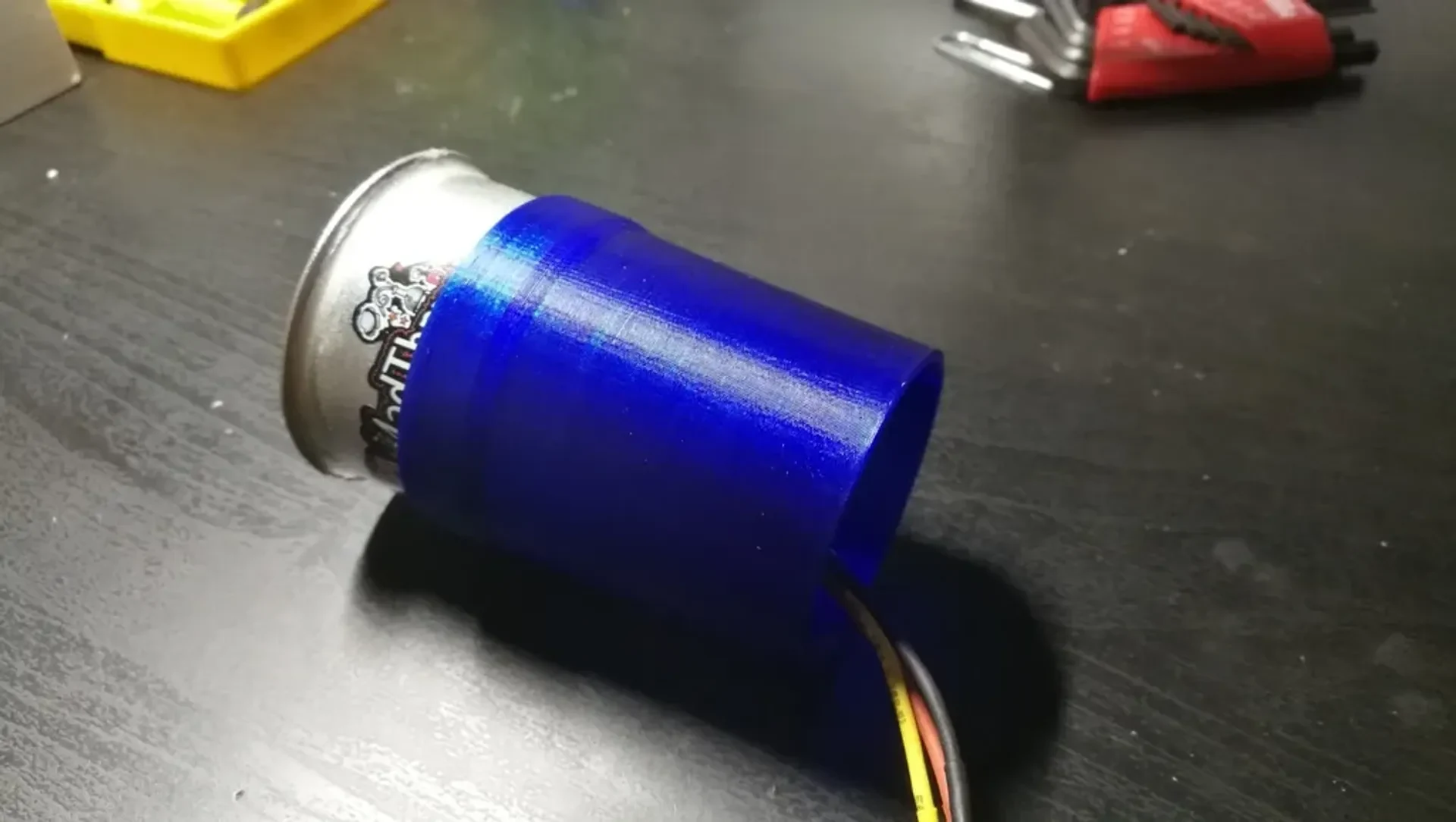

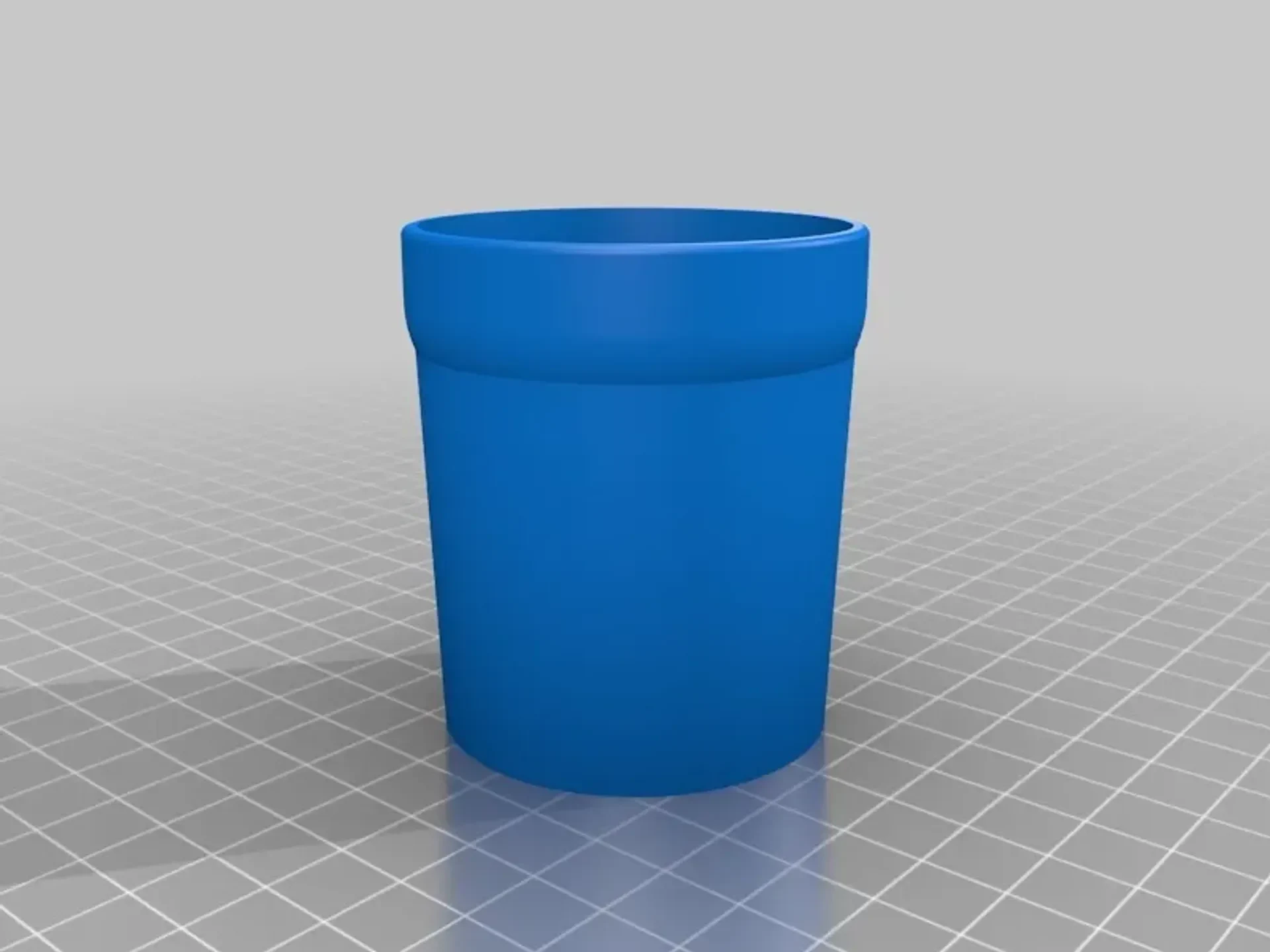

Просто простая упорная трубка для Dr. Mad Thrust 50 мм EDF. Он имеет уменьшение диаметра на выходе на 8%, что должно дать вам хорошее сочетание скорости и крутящего момента. Трубка имеет длину 50 мм и есть дополнительные 20 мм, которые соединяют ее с EDF, в то время как оптимальная длина примерно в 4 раза превышает диаметр EDF, что составляет 200 мм, что просто не поместится на моем HK FlyCat. Существует три разные версии трубки: V1, которая представляет собой только трубку без отверстий для проводов и монтажного кронштейна, V2 с монтажным кронштейном для FlyCat и V2 с отверстием для провода, в котором есть отверстие для проводов моего двигателя. Я включил файлы STL для всех проектов, а также проекты 123D, чтобы вы могли создать свои собственные. Ниже приведена расшифровка имеющегося у меня файла .txt со всеми размерами EDF и трубки. Кроме того, я разработал это с большой помощью ЭТОЙ темы, она очень полезна, и я рекомендую вам ее проверить.

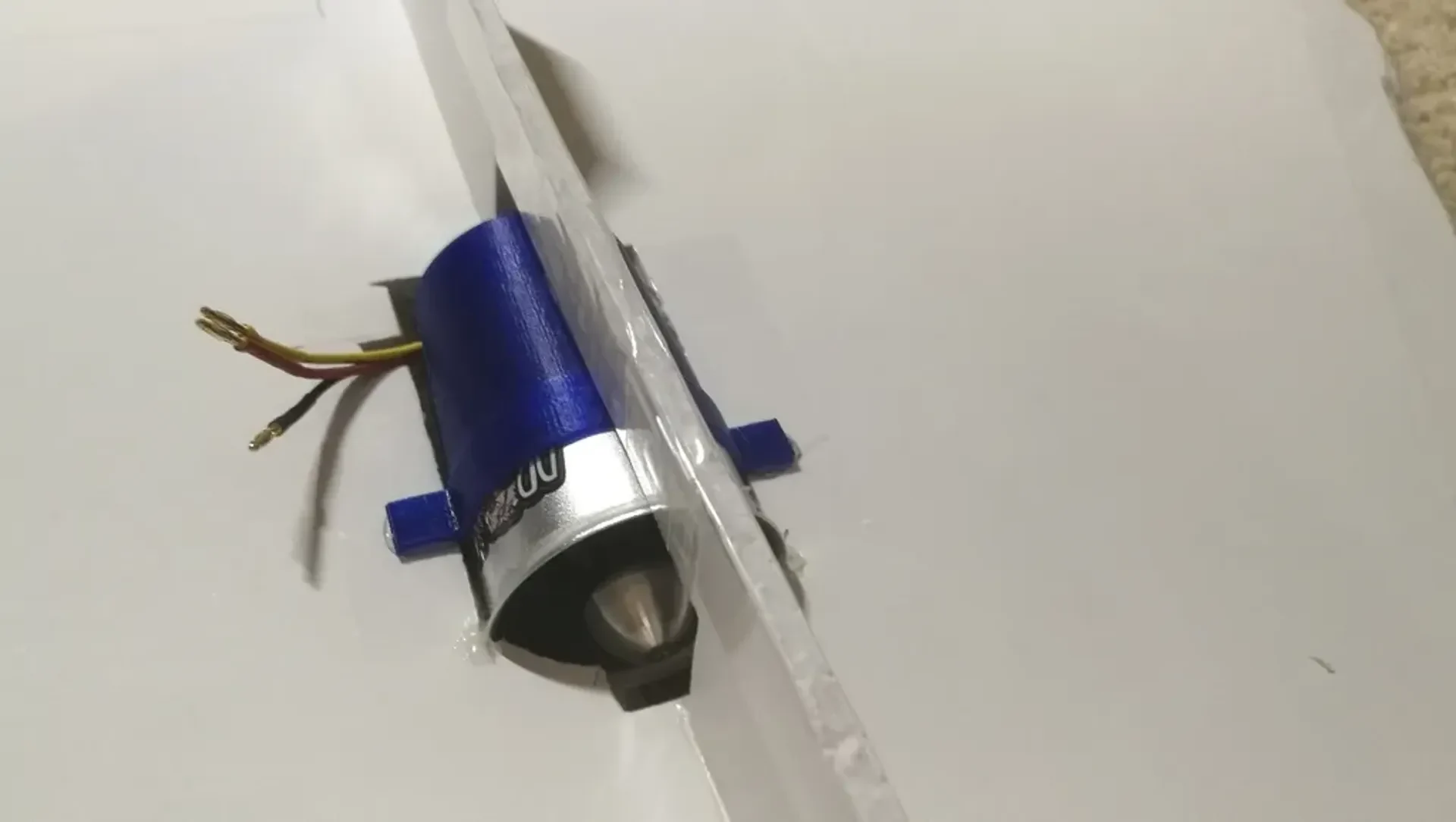

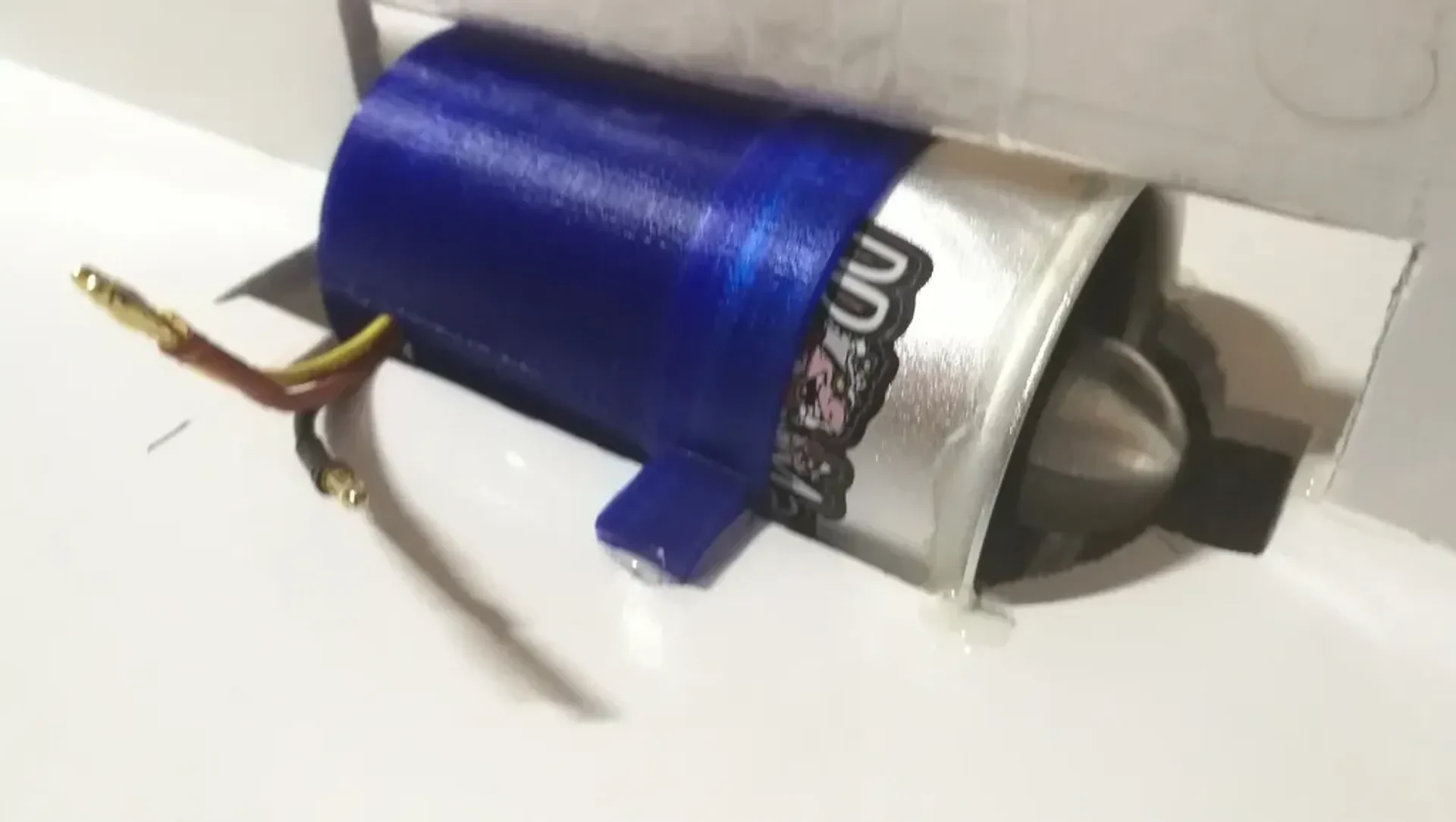

РЕДАКТИРОВАНИЕ: добавлена ​​модель V3 Side Plates, у которой есть пластины, выходящие из краев для установки на плоский пенопласт толщиной 5 мм.

Размеры Dr. Mad Thrust 50 мм EDF

Внешний диаметр корпуса: 53,5 мм

Внутренний диаметр корпуса: 51,75

8% от 51,7 = конец на 4,1 мм меньший

.

Размеры упорной трубки

Начальный диаметр: 51,7

Конечный диаметр: 47,6 мм

.

51,7 + 2 = 53,7

.

47,6 + 2 = 49,6

.

4,1/2 = 2,05

+2 мм к толщине стены, на самом деле должно быть +4 мм.

сделать стены толщиной 2 мм по всему периметру

.

Размеры деревянного блока крепления двигателя FlyCat

10,5 мм х 10,5 мм

Настройки печати

Принтер:

Анет Е10

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

100

Примечания:

Опоры, очевидно, необходимы для моделей V2 и V3 из-за монтажного кронштейна и того, как он выступает, V1 не нуждается в опорах.
