Али-Экспресс шпиндель электроэрозионного сверла......

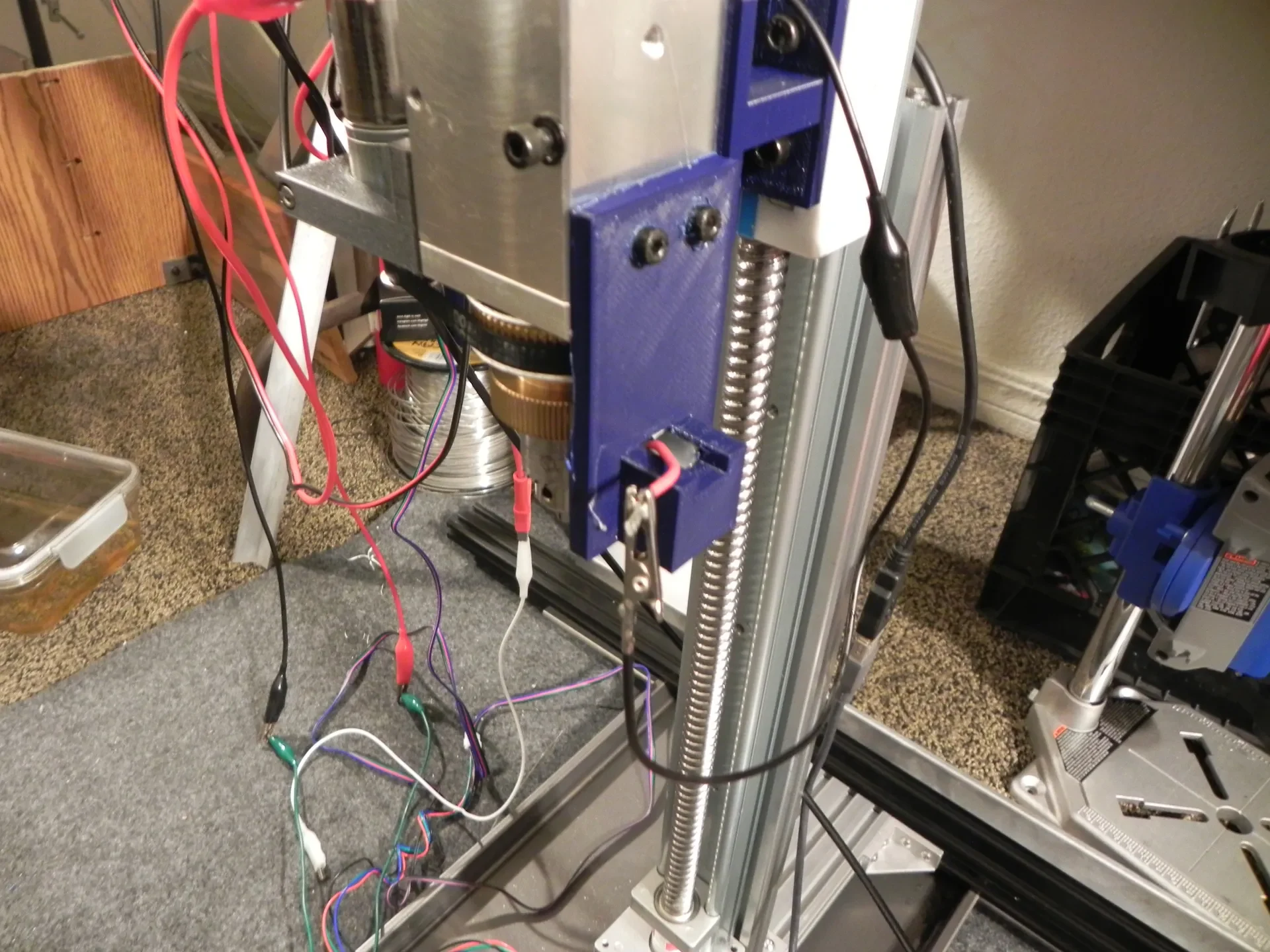

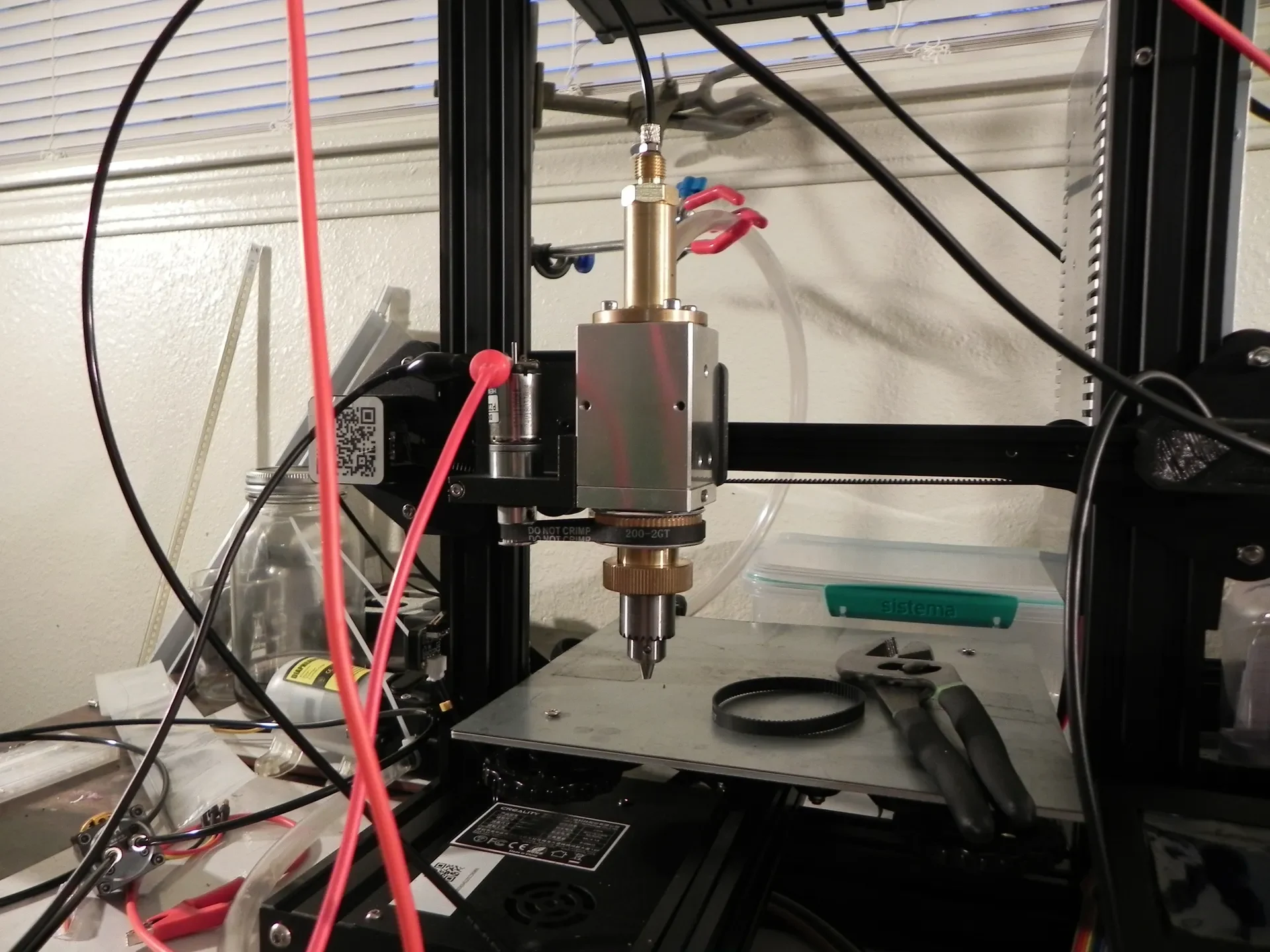

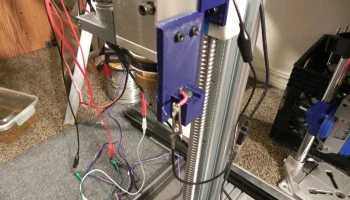

На самом деле это всего лишь полуточная модель-держатель для компонентов, которые поставляются в разобранном виде как часть предмета, купленного здесь по ссылке, найденной в научно-прикладном видео. это не мое видео или ссылка на поставщика. Я просто купил деталь и смоделировал ее размеры, чтобы облегчить монтаж. Я также включил монтажную пластину для соединения корпуса шпинделя с портальной пластиной End 3 V2 и монтажную пластину для приводного двигателя шпинделя, предназначенную для крепления к корпус�� шпинделя для двигателей, связанных здесь: для этого требуется ремень GT-2 -200 шириной 6 мм или меньше с окружностью петли 186 мм.
Также бывает, что использование крана М5 на верхнем входном отверстии шпиндельного узла позволит вам легко нарезать резьбу вставки и получить прочное гидравлическое уплотнение в корпусе шпинделя с помощью такого гидравлического фитинга М5;
В сочетании с подходящим источником питания для электроэрозионной обработки, таким как силовой модуль стоечной робототехники или G-EDM, из этих компонентов можно сделать хороший настольный электроэрозионный станок или электроэрозионное сверло для глубоких отверстий.
эти фитинги совместимы с гидравлической линией диаметром 4 мм, используемой в радиоуправляемых экскаваторах, или с некоторыми тормозными тросами велосипедов. Насосы и целые комплекты можно найти в таких местах:

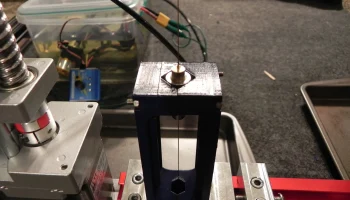

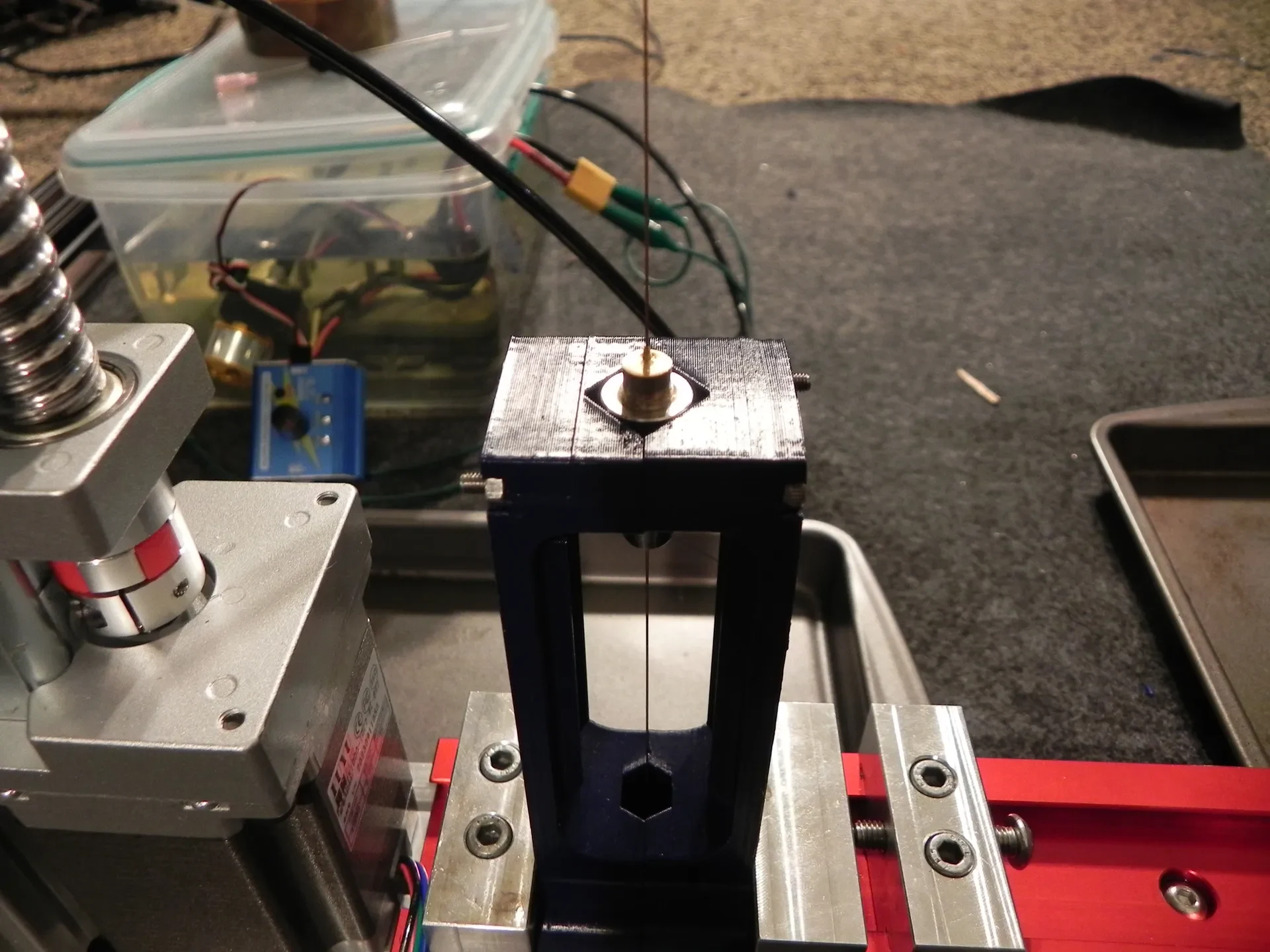

Входящая в комплект модель направляющей для проволоки взята из детали, купленной на этом аукционе на eBay.
Насос, который использует Бен, гораздо лучше подходит для бурения действительно глубоких отверстий.
Я взял модель патрона для дрели, любезно предоставленную Микле.
Сверлильный патрон JT0

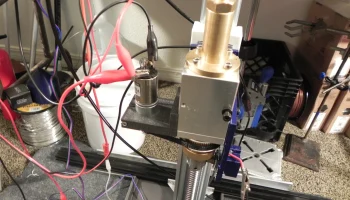

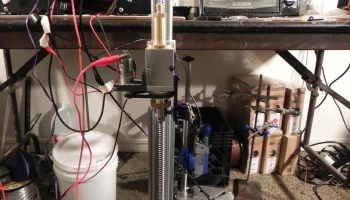

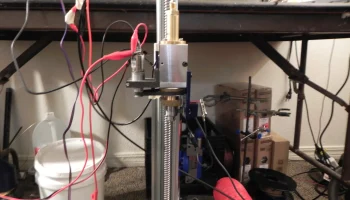

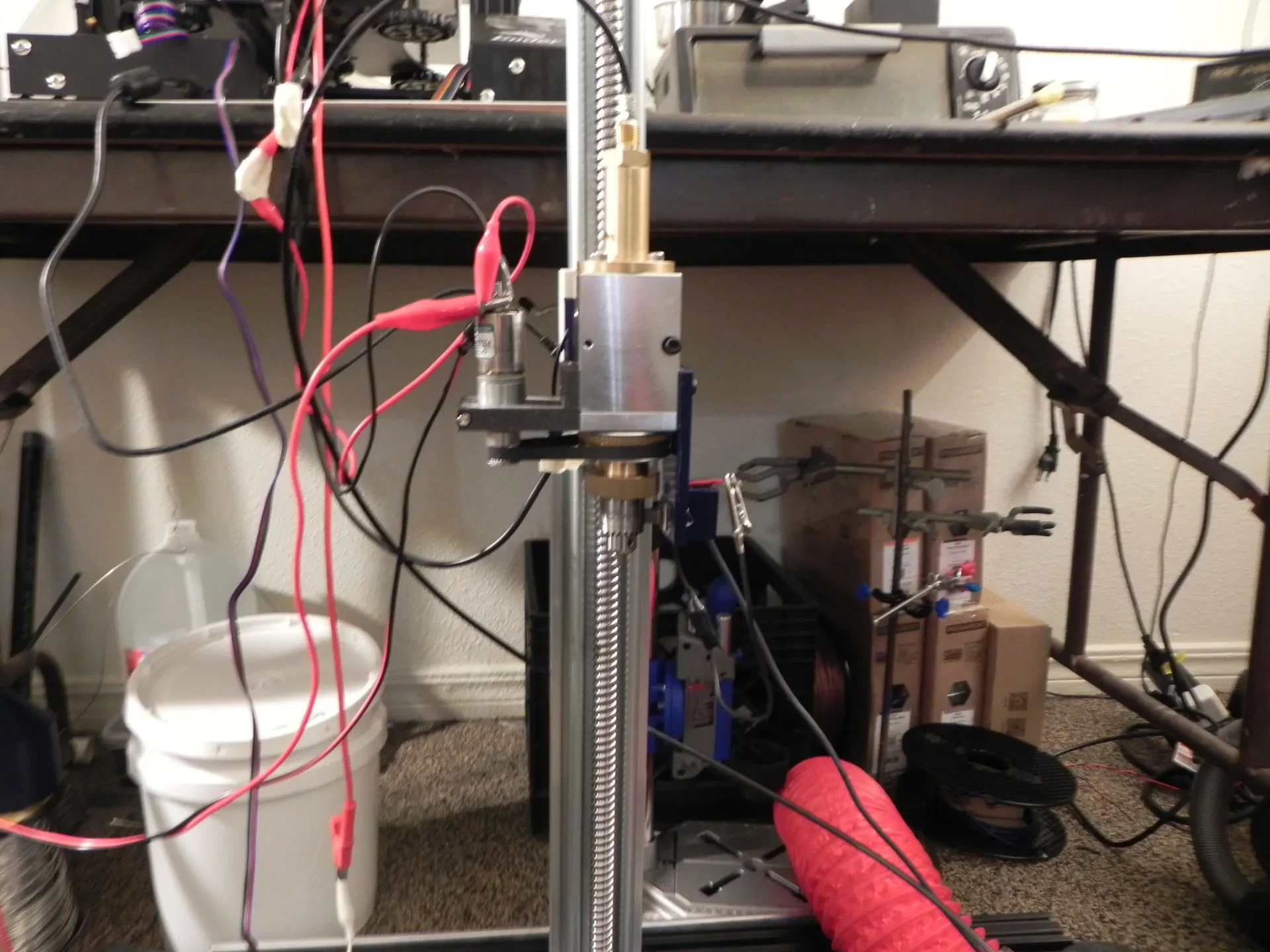

Это вращающаяся буровая головка, которая позволяет прокачивать жидкость под высоким давлением через длинный полый электрод, который вращается на низкой скорости с помощью мотор-редуктора и узла ремня GT2.
Это идеальное решение для сверления глубоких отверстий с большим удлинением с помощью электроэрозионной обработки в сочетании с соответствующим насосом для жидкости высокого давления и источником питания для электроэрозионной обработки.
стопорное кольцо было снято прямо с Макмастера.
Угольные щетки, предназначенные для вклеивания в опору контактора угольной щетки (предназначены для крепления к шпинделю дрели и обеспечивают надежный контакт с боковой частью трех��улачкового патрона), можно найти здесь:
Наслаждайтесь...

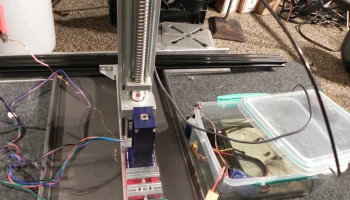

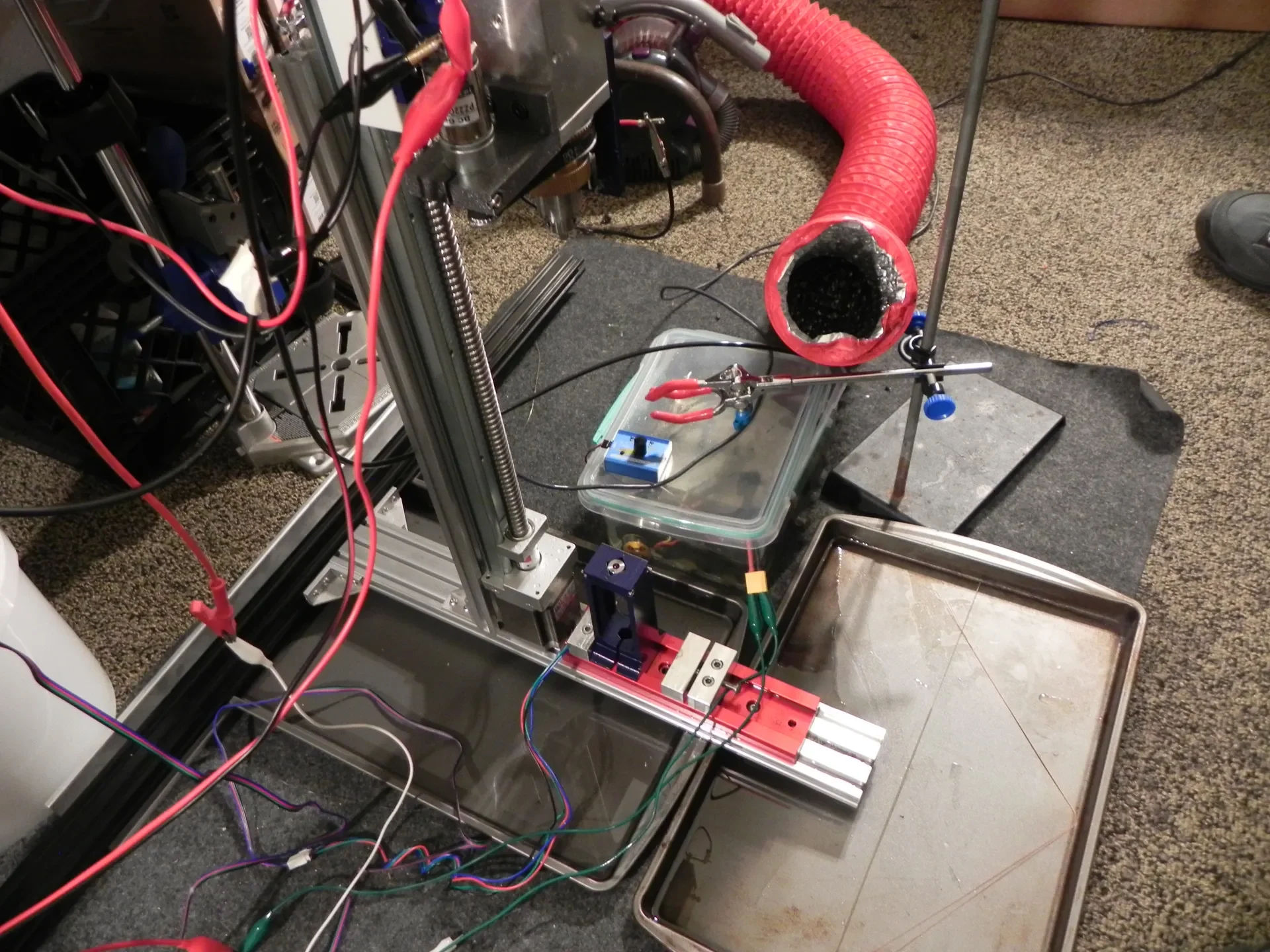

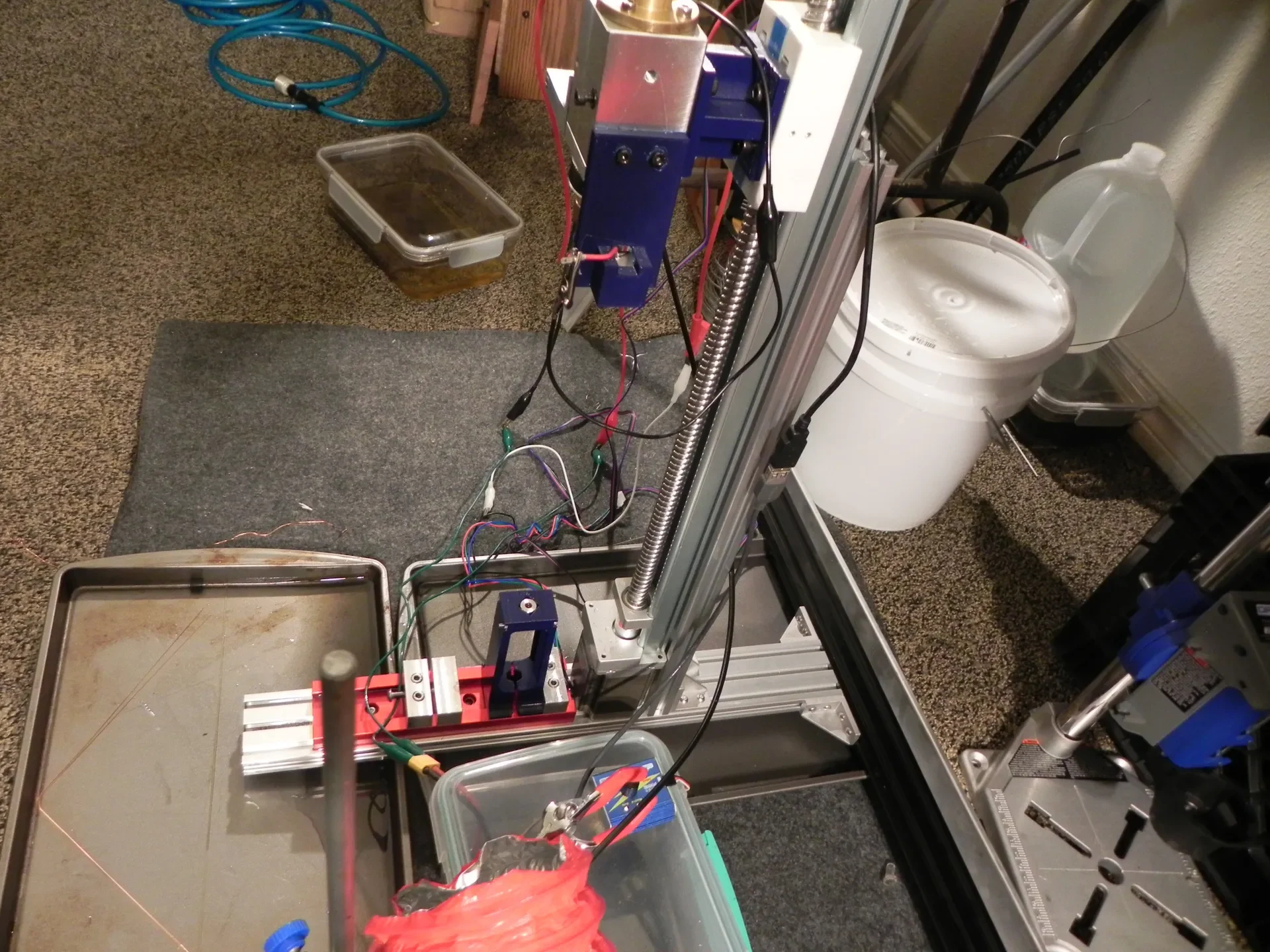

Также возможно создать специализированную (и гораздо более простую в центровке и настройке) систему электроэрозионного сверления, которая перемещается только по оси Z, в сочетании с хорошими фрезерными тисками, например, от Nomad CNC.

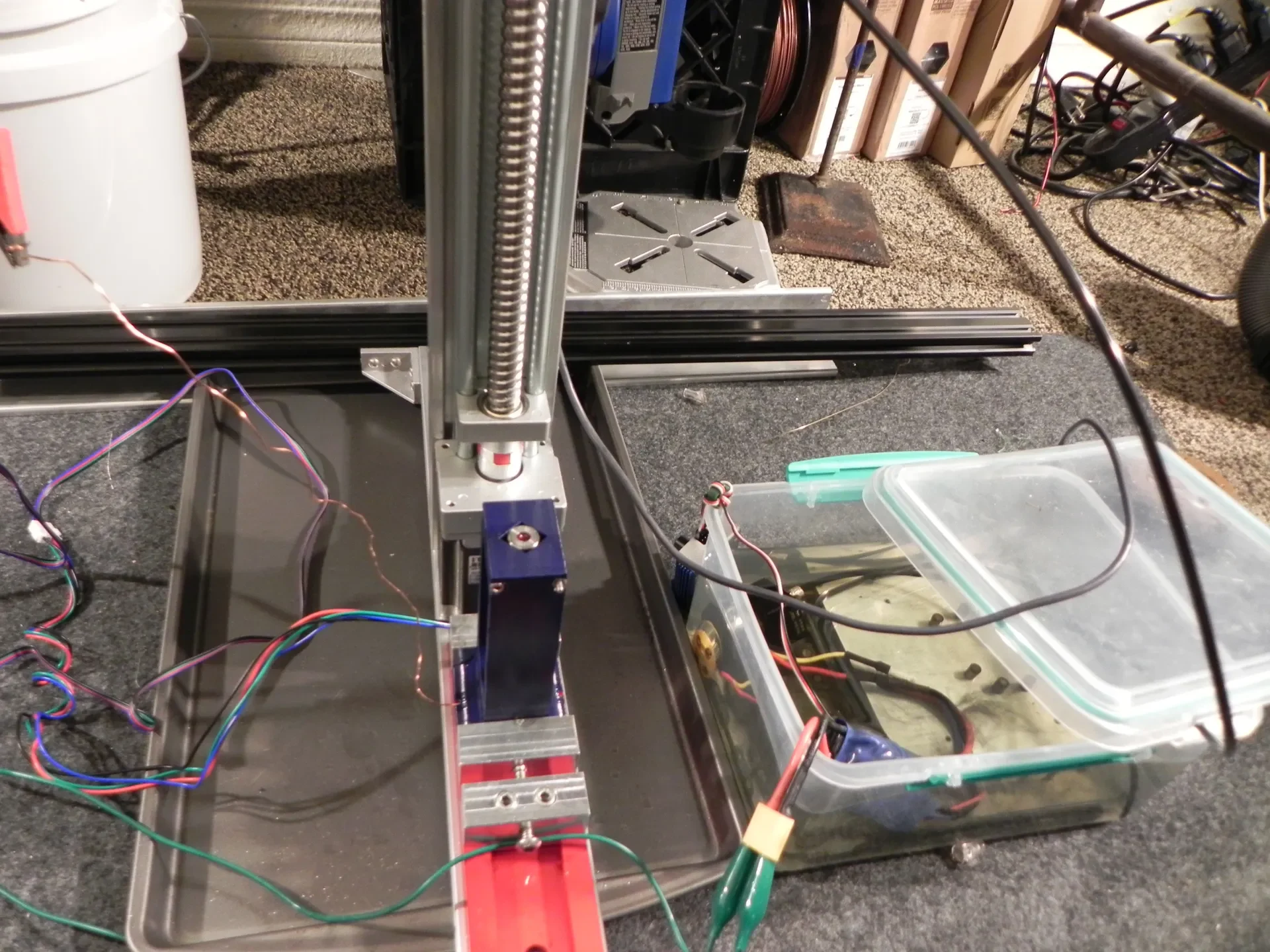

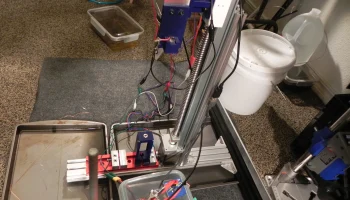

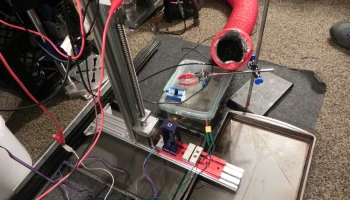

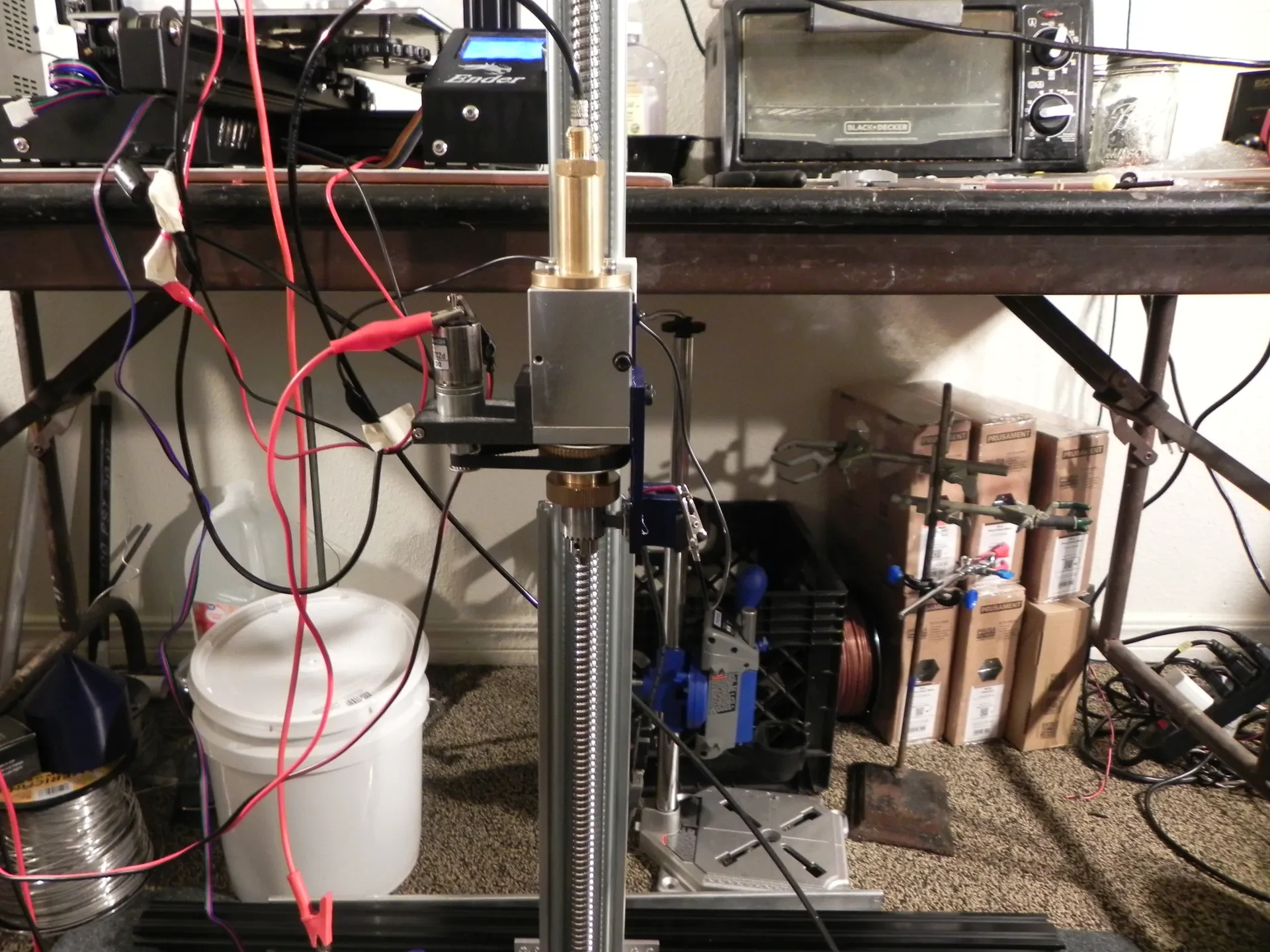

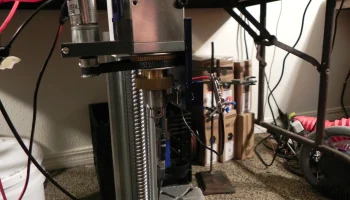

Следующие наборы алюминиевых профилей, оборудование, оборудование (и боковой стабилизатор) могут быть сконфигурированы с использованием альтернативной конструкции крепления сверлильного шпинделя, включенной в настоящий документ, для крепления сверлильного шпинделя к линейной ступени ШВП длиной 1 метр.
Этот электроэрозионный станок использовался в моем видео об изготовлении керамических свечей накаливания:
