Совместимое с IKEA SKÅDIS крепление для двигателя и проти...
Разработан для использования в проекте полярографа Макеланджело!
Он должен быть совместим с подставкой Вернера для гондолы.

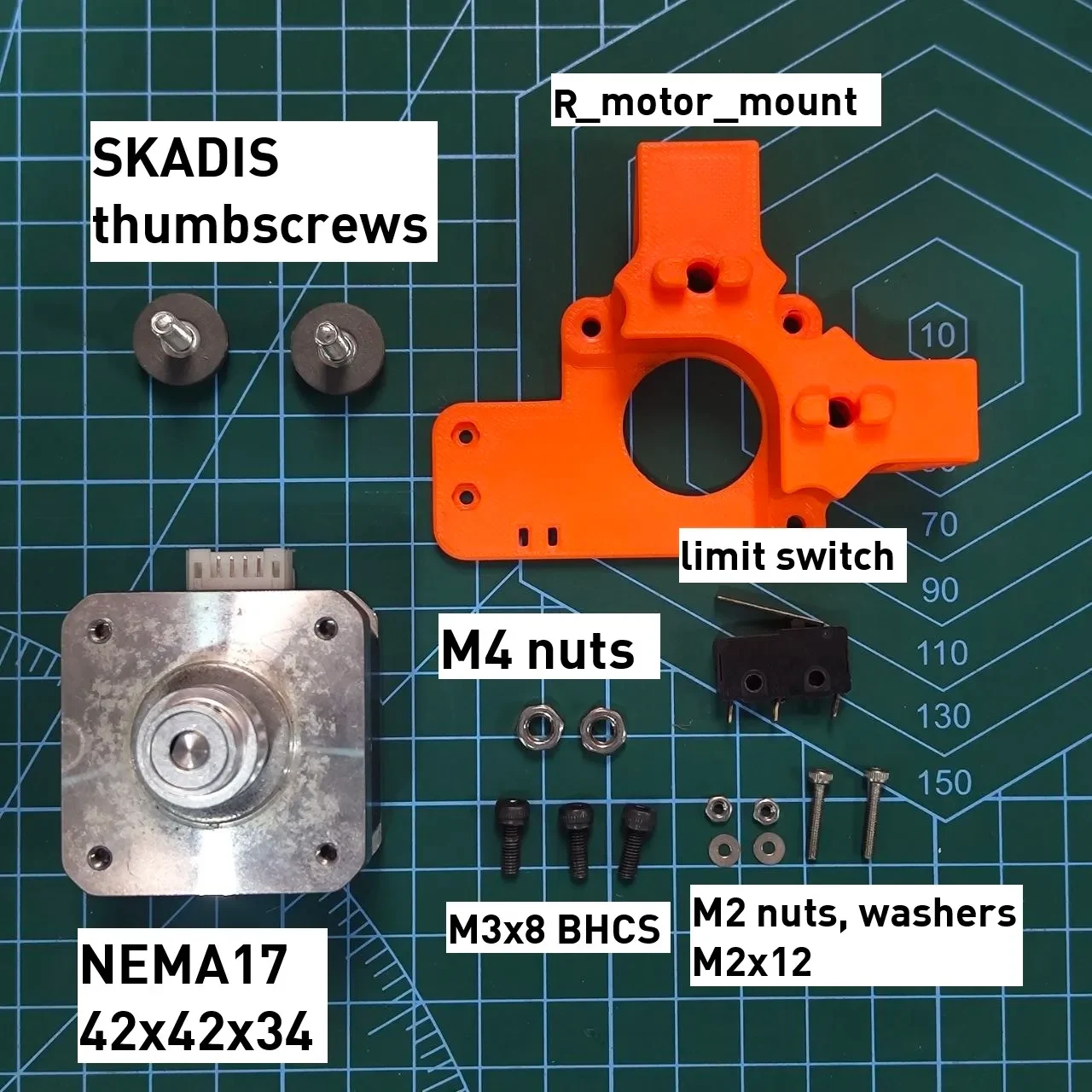

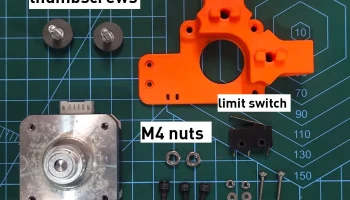

спецификация
1 х крепление двигателя
2 гайка М4
3 М3 х 8 ШКС
2 М2 х 10 СХС
2 гайка М2
2 шайбы М2
1 ша��овый двигатель NEMA17
1 переключатель 10Т85
2 винта с накатанной головкой IKEA SKÅDIS ИЛИ M4 x 16 SHCS + шайба

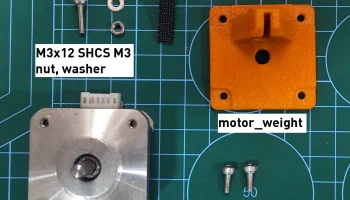

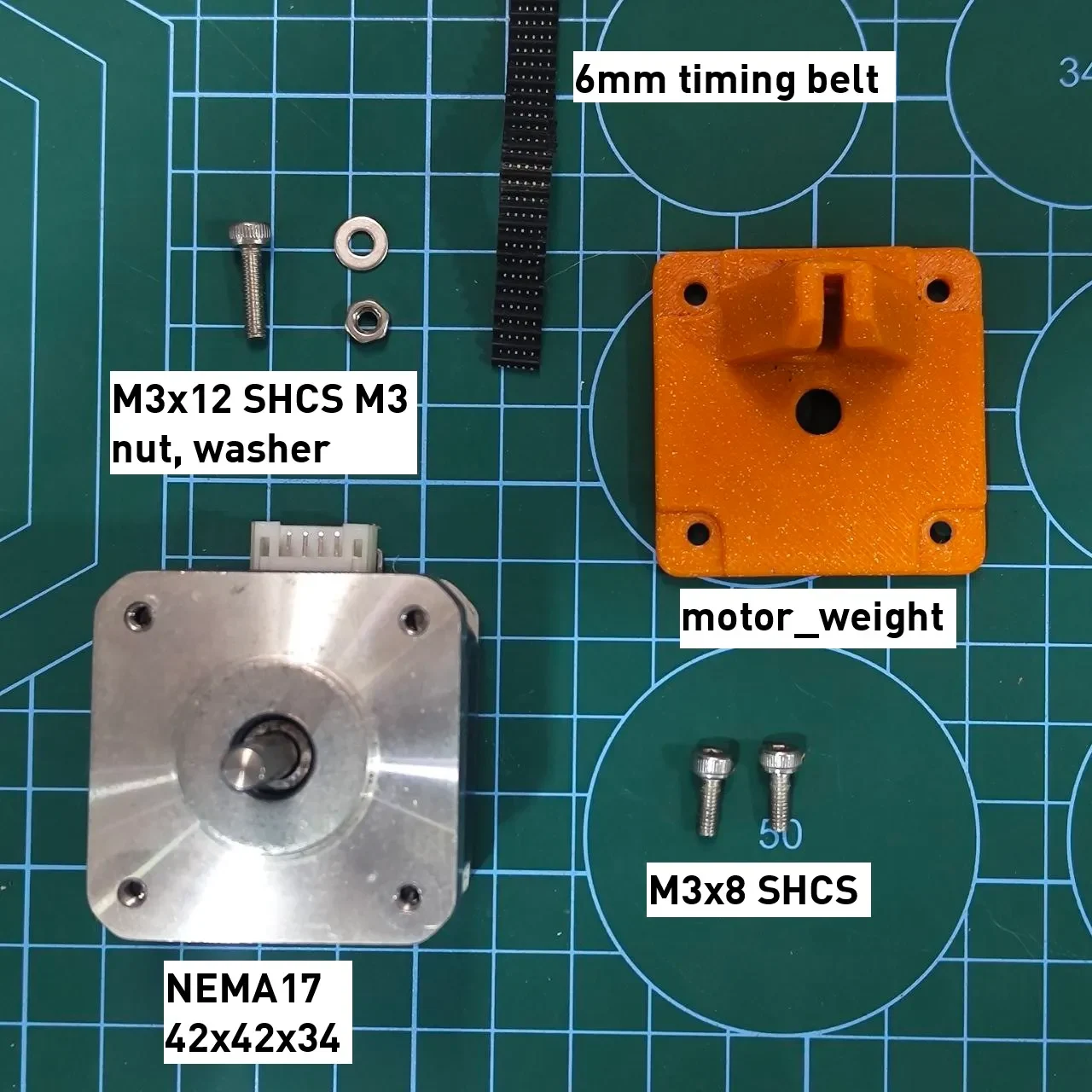

1 х противовес
2 М3 х 8 ШКС
1 М3 х 12 ШКС
1 гайка М3
1 шайба М3
1 шаговый двигатель NEMA17

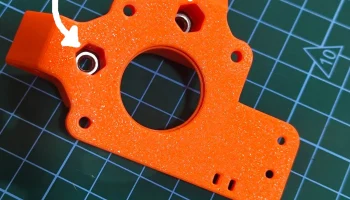

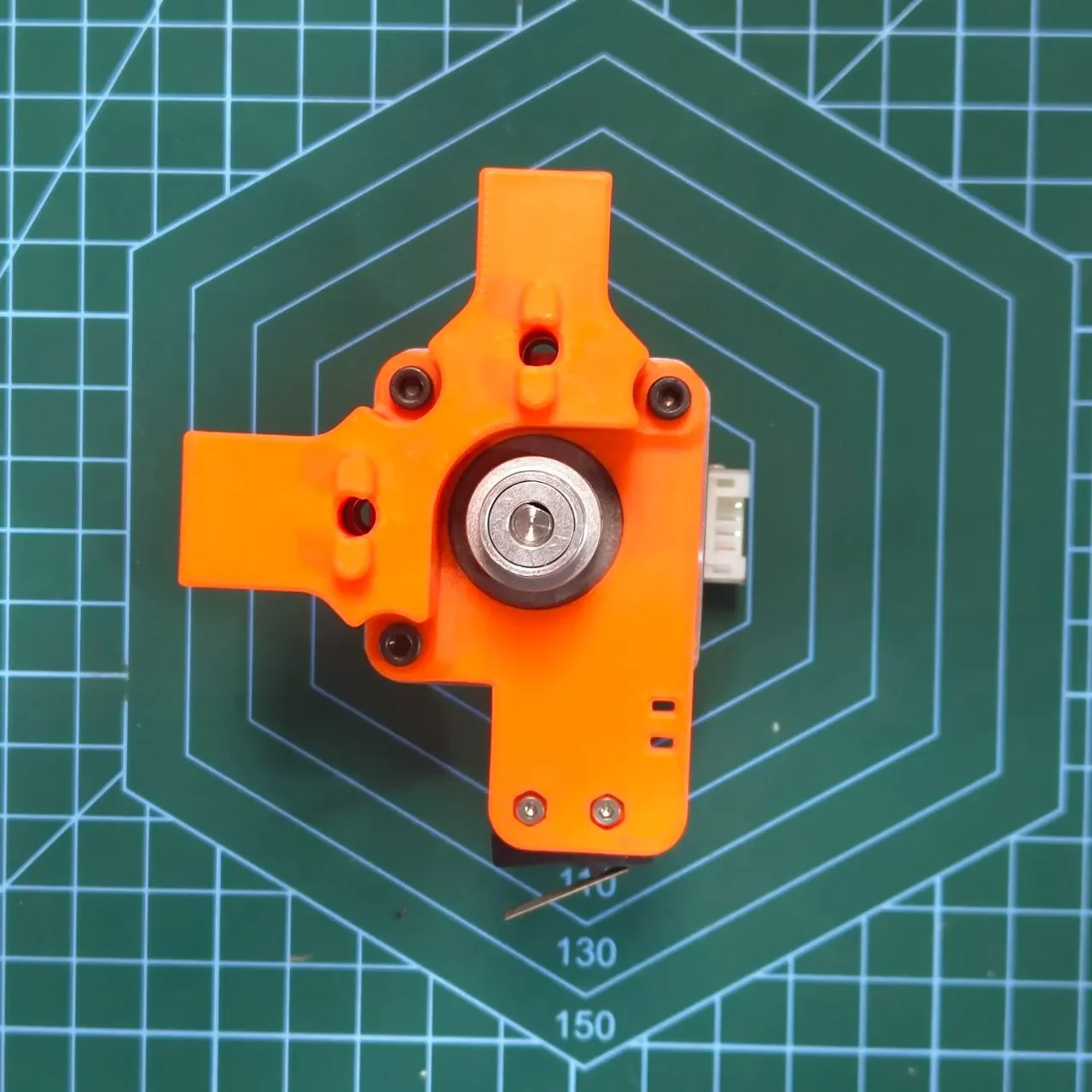

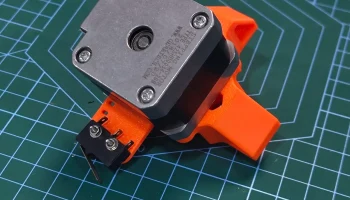

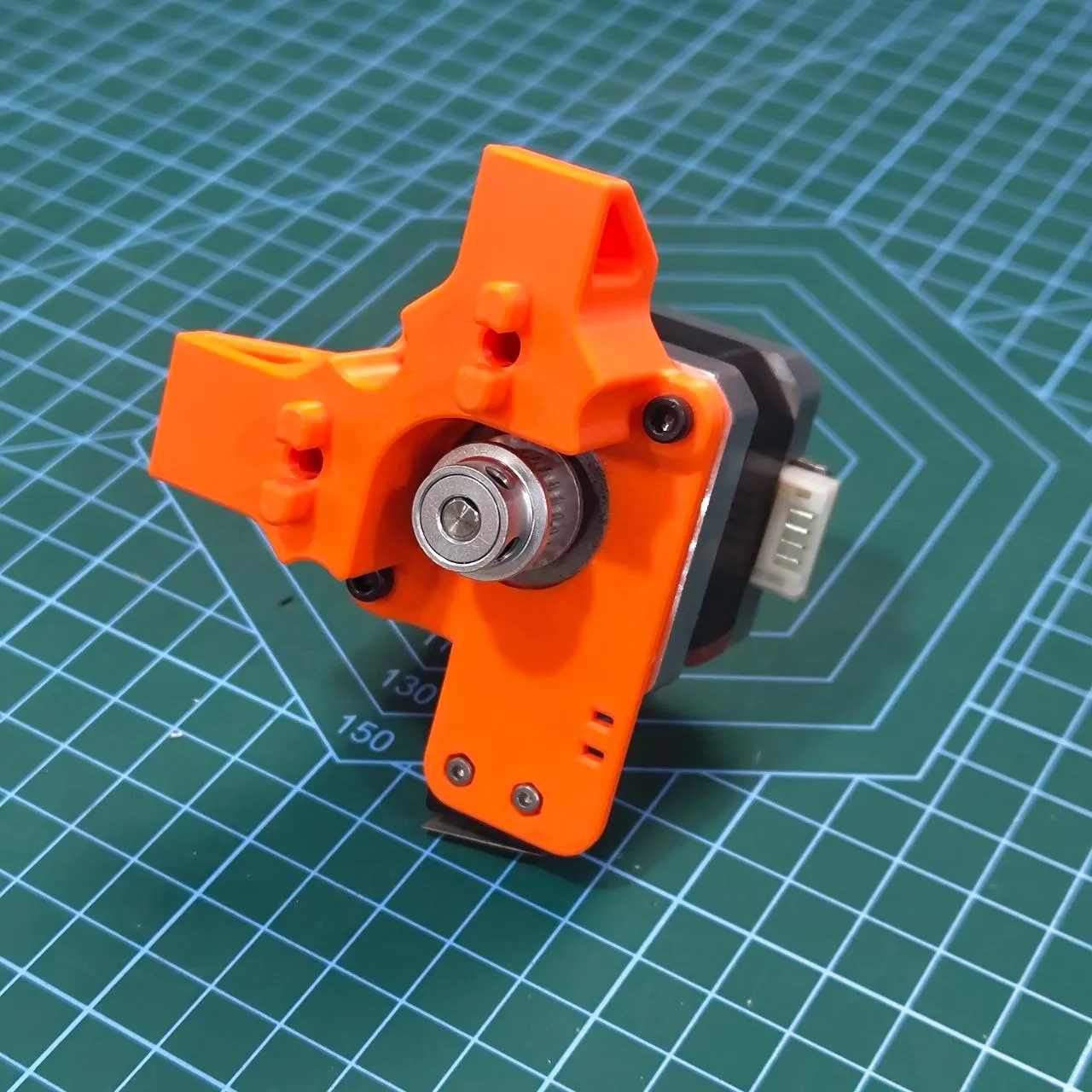

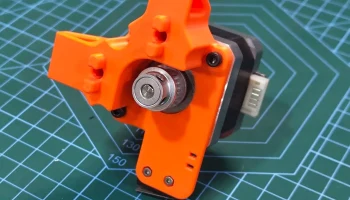

Это совместимые с IKEA SKÅDIS крепления двигателя NEMA17 для и��пользования в полярографе. Крепления включают в себя выступ для концевого упора, на который воздействуют противовесы. Также имеется выемка для крепления кабелей.

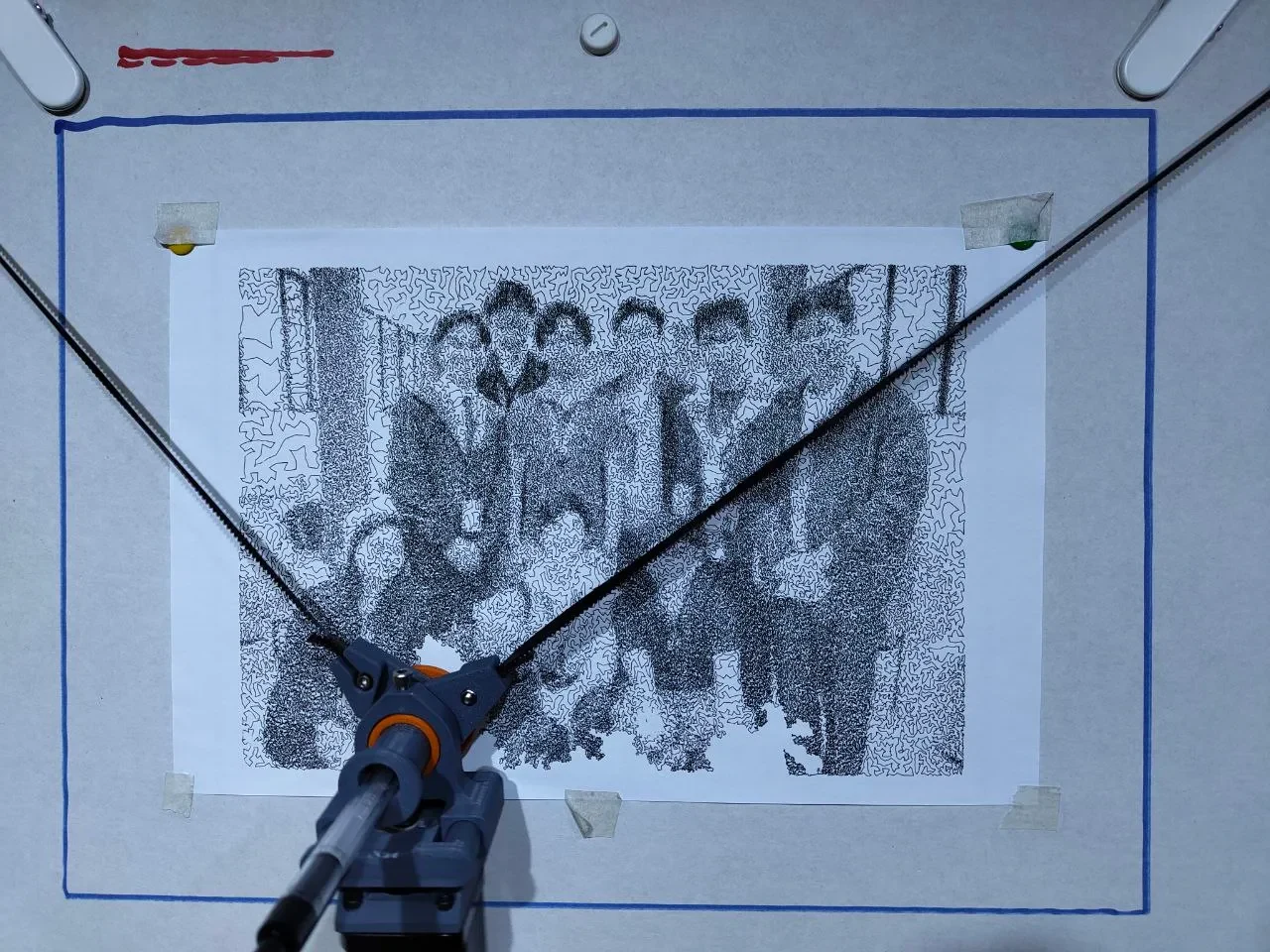

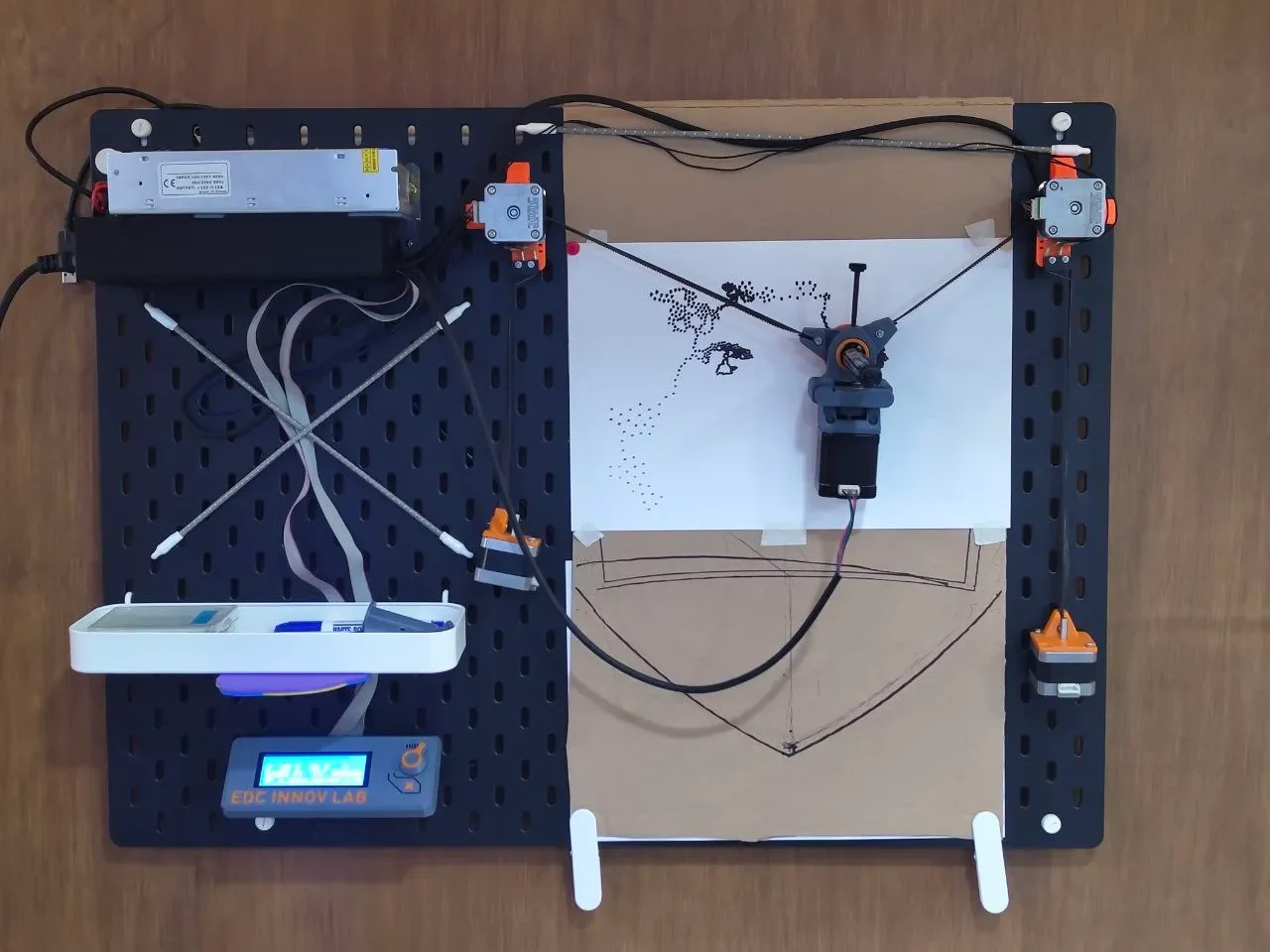

Конструкция была создана с целью использовать перфорированную доску СКОДИС в качестве легко регулируемого полярографа с заданными размерами пояса и доски.

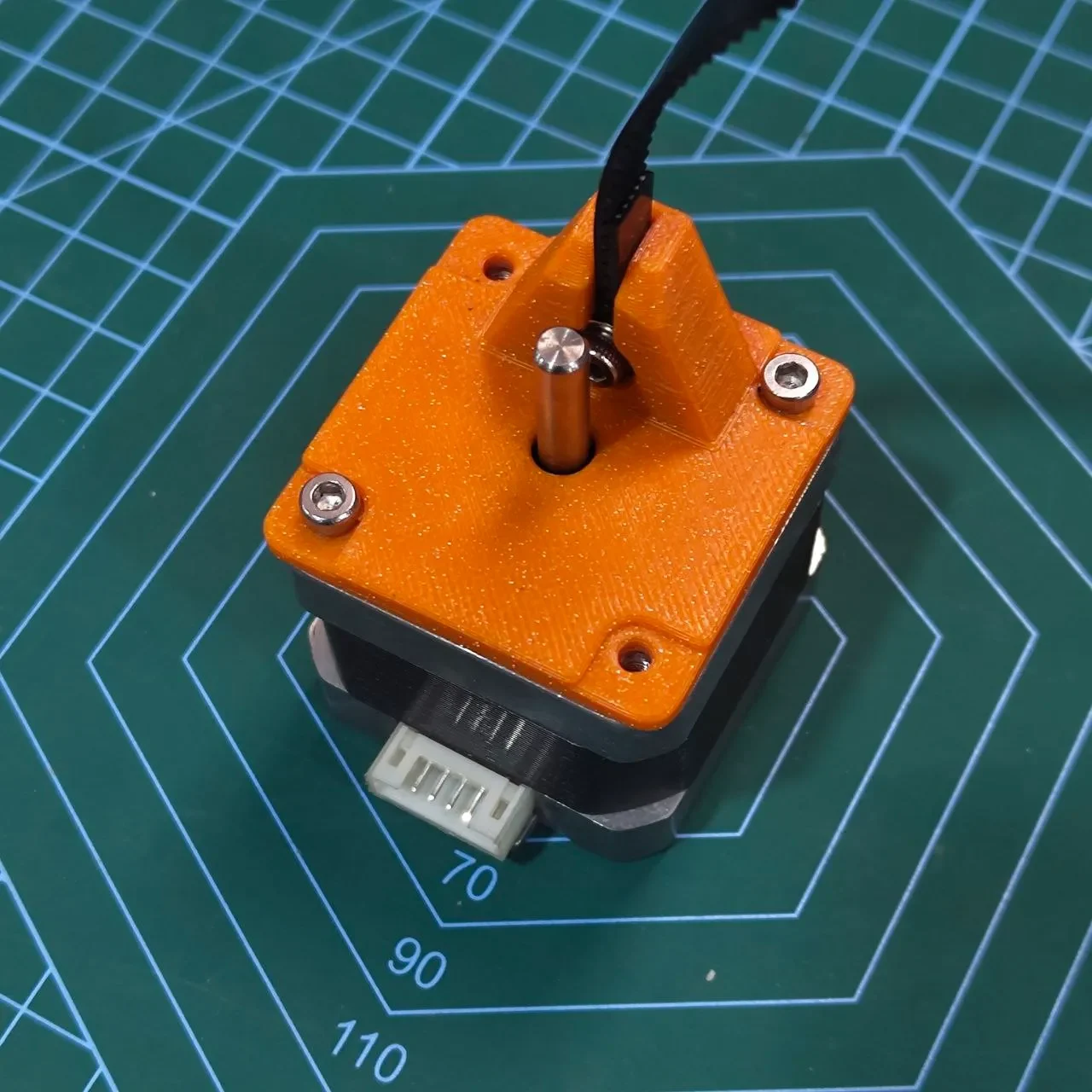

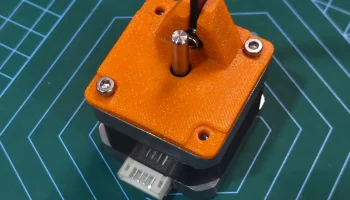

В противовесах используются шаговые двигатели NEMA17, которые не требуют больших усилий. Следует признать, что они не сбалансированы централизованно, но работают достаточно хорошо. Два мотора с противовесом 42x42x34 прекрасно сочетаются с одним мотором-гондолой 42x42x58, как в конструкции держателя ручки Вернера. Пространство между концевым упором и корпусом двигателя немного тесновато, поэтому вам, возможно, придется согнуть ножки концевого упора, чтобы подогнать его по размеру.

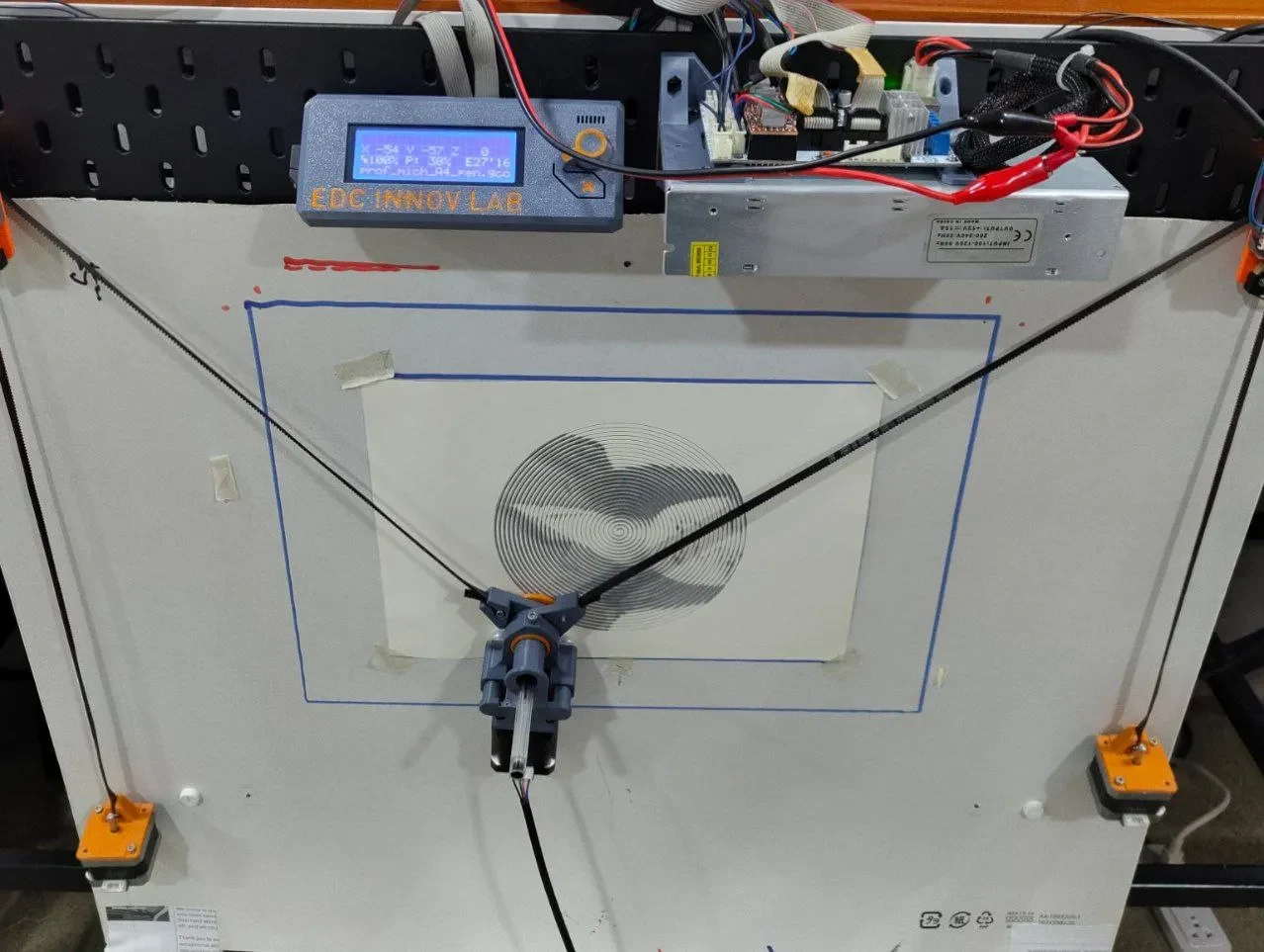

В рамках проекта Ender 3 был преобразован в полярограф на базе Макеланджело, повторно используя все двигатели, блоки питания и материнскую плату GT2560, на которой работает полярограф Marlin. Вам придется купить новые, более длинные ремни шириной 6 мм, если вы хотите максимально увеличить пространство для рисования.
Пишите мне в личку, если вам нужна помощь по настройке прошивки для такого рода проекта.
Разработано Гидом!
Включены файлы STL и STEP.
