Магнитный испытательный блок - 8 мм x 3 мм......
Я сделал это в Fusion, чтобы иметь возможность измерить точность различных принтеров и материалов, когда дело доходит до вставки магнитов, и добиться наилучшего соответствия.

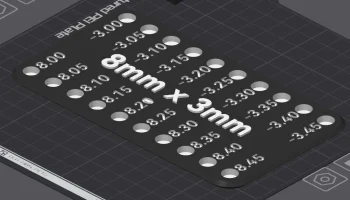

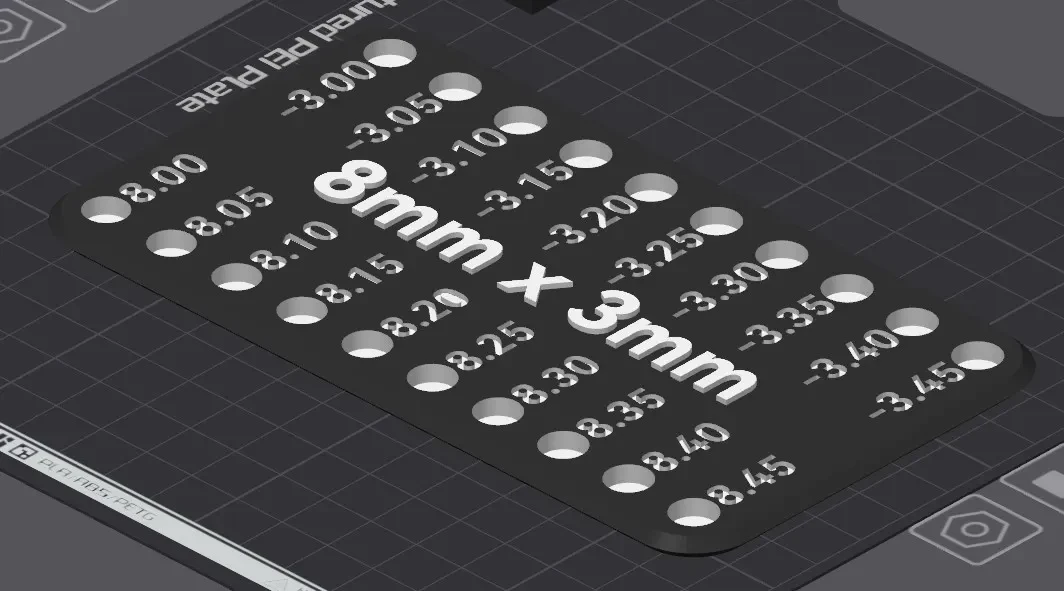

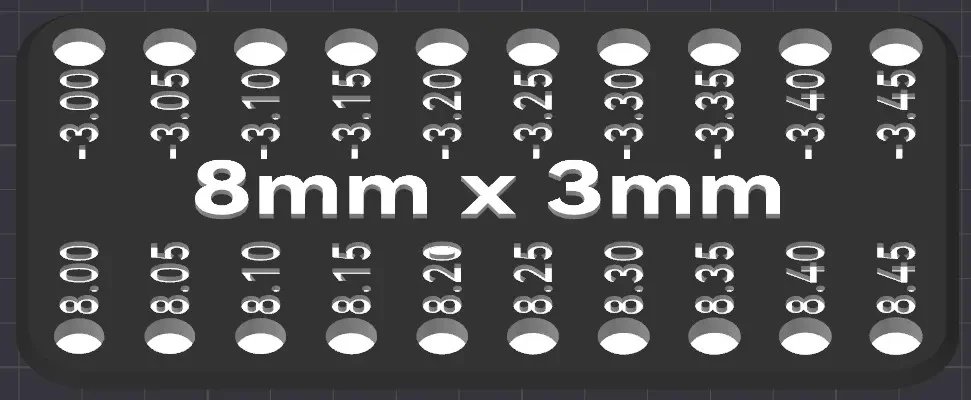

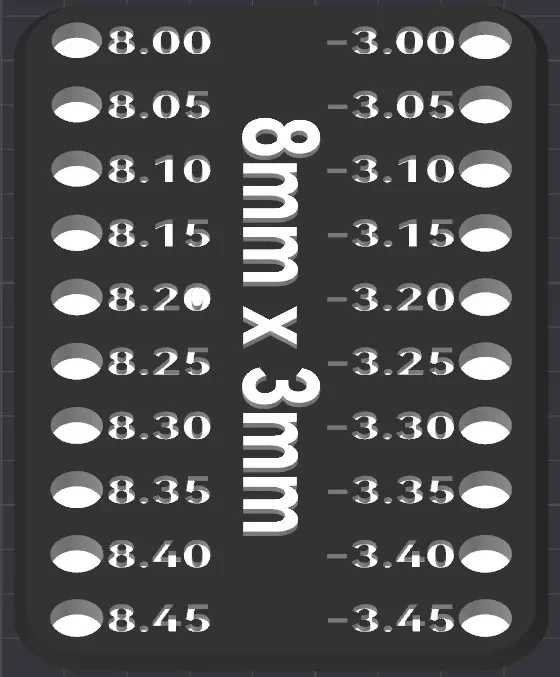

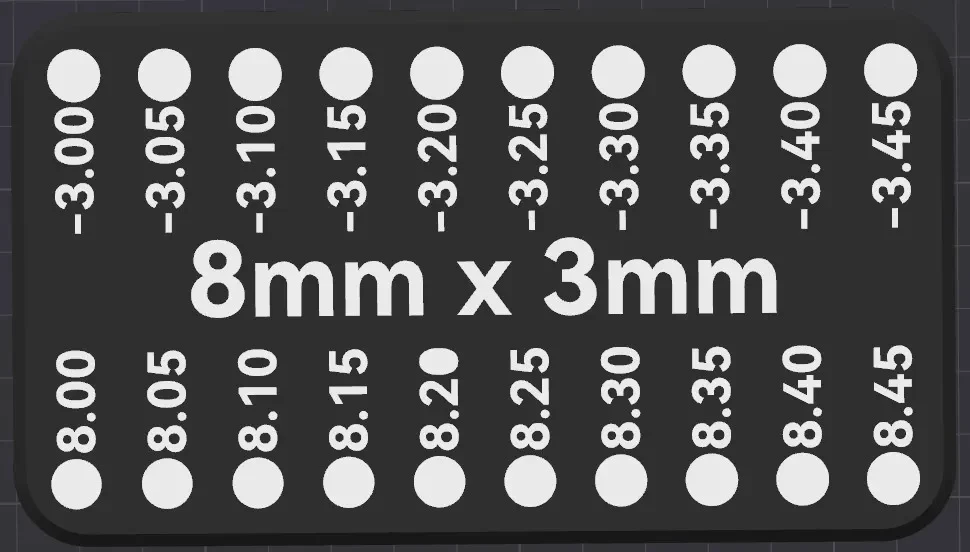

Распечатав этот блок быстрого тестирования, вы можете вручную вставить в него магниты, чтобы определить, какой вариант лучше всего соответствует вашим дизайнерским потребностям. Колонка слева имеет разные диаметры, как описано в тексте, но одинаковую глубину (3,45 мм), поэтому вы можете найти наиболее подходящий диаметр; столбец справа имеет одинаковый диаметр (8,45 мм), но разную глубину, как описано в тексте.
Отпечаток предполагалось сделать одноцветным, но я нарисовал его в слайсере, чтобы фотографии было лучше видно. Я не рекомендую печатать в нескольких цветах, так как в этом нет необходимости и результат может немного исказиться в зависимости от выполненной окраски.
***ВАЖНО: вам необходимо распечатать это с настройками, которые в�� собираетесь использовать для печати любого дизайна, над которым вы работаете, и с которым это вам поможет. Если вы собираетесь распечатать окончательный дизайн проекта, вам нужны магниты из ABS с 6 стенками и высотой слоя 0,16 мм, печать из PLA с 2 стенками и высотой слоя 0,24 делает ее бесполезной. Это также необходимо, потому что ваш слайсер будет регулировать глубину магнита в зависимости от высоты слоя; при диаметре 0,20 мм+ ожидайте, что 3-5 отверстий под магниты будут одинаковой глубины***
Я планирую сделать больше таких для обычных размеров, таких как 6 x 3 мм, 10 x 3 мм, 15 x 2 мм и т. д., поэтому проверьте мой профиль, чтобы узнать, добавил ли я еще другие.
