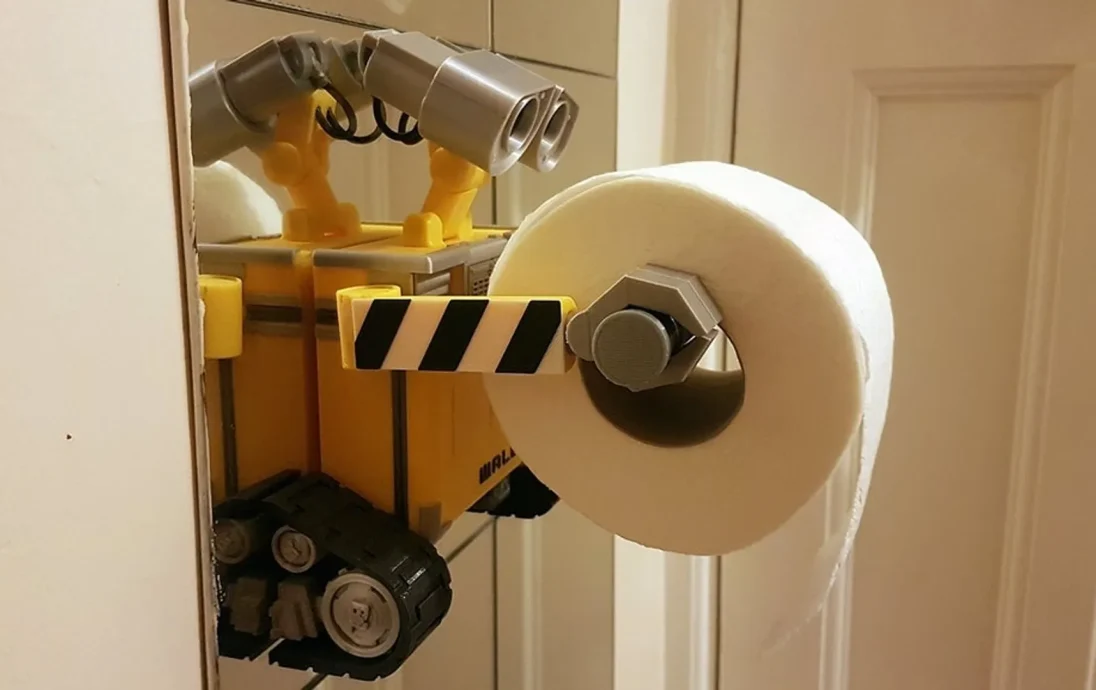

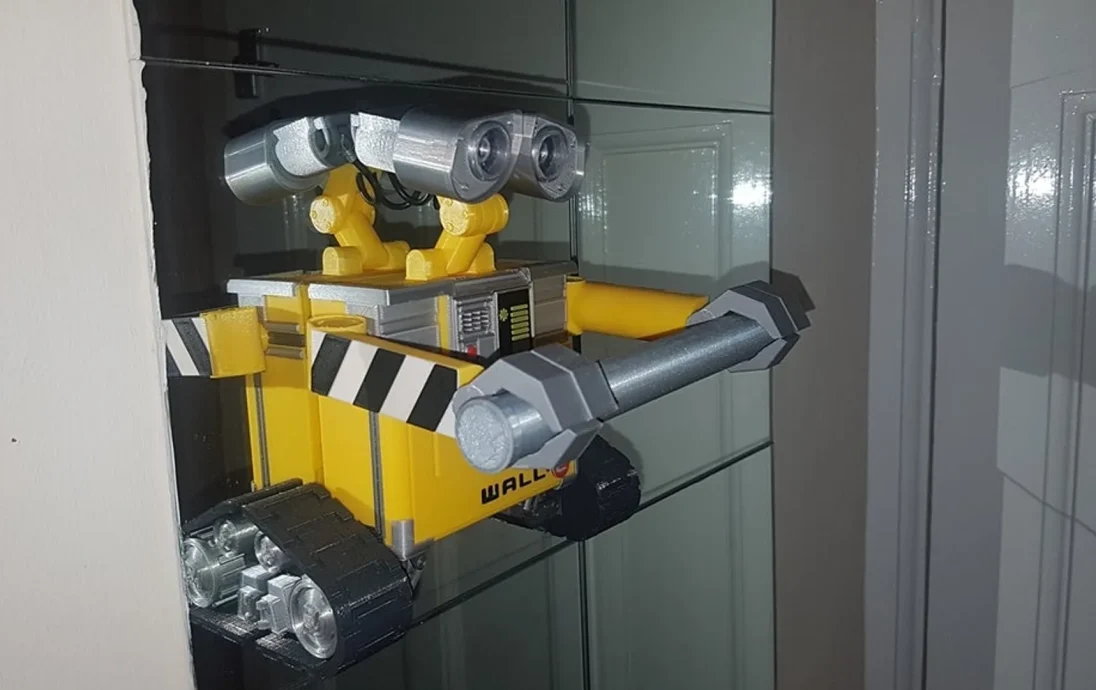

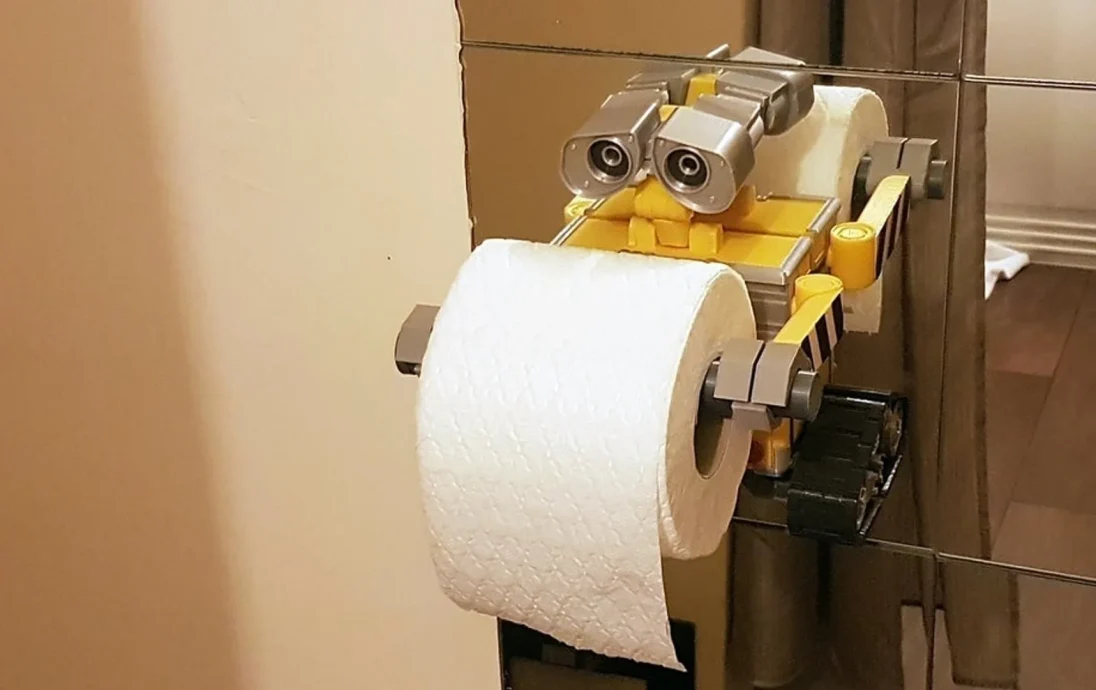

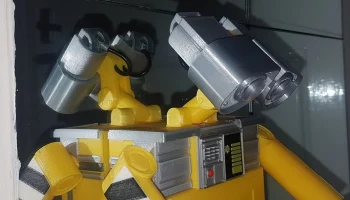

Держатель для туалетной бумаги "Прокачай Wall-e"

Эта модель пользуется популярностью уже много лет, потому что она просто красива.

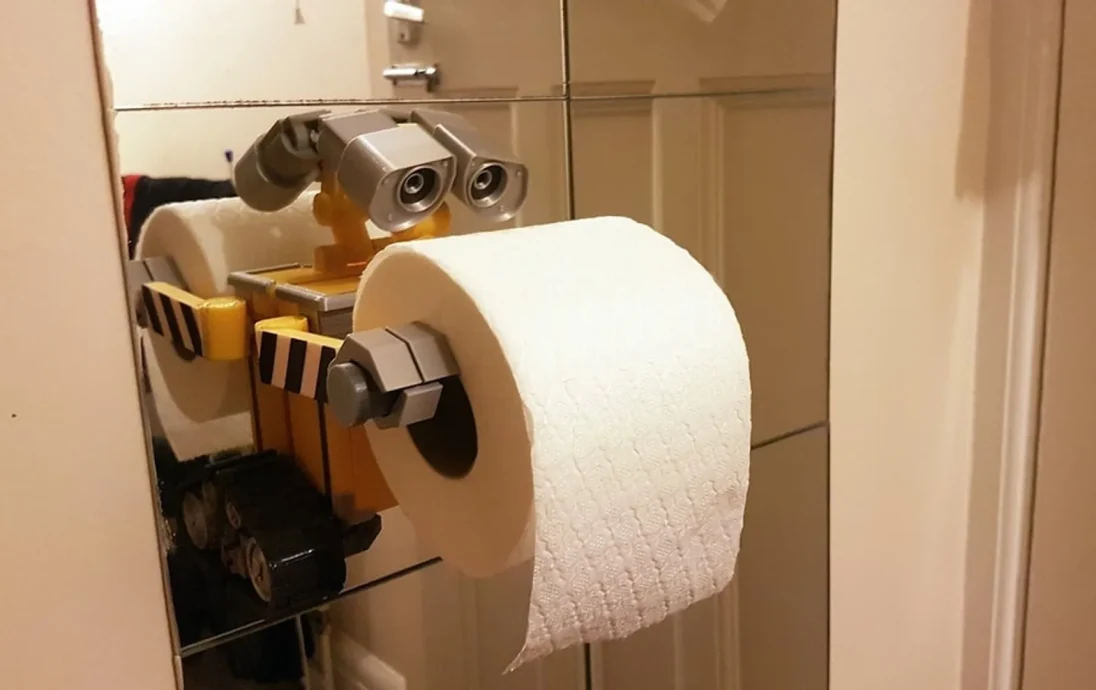

После переезда в новую квартиру я искала что-нибудь оригинальное на зеркале в ванной.
Распечатал оригинал и… У него руки быстро отвалились. Такое разочарование...
Жена сказала, что только слегка чмокнула… Да, конечно. Я верю ;)

Я решил улучшить конструкц��ю. Так началось приключение с Fusion 360 по созданию почти целого проекта с нуля.

РЕДАКТИРОВАТЬ 18.07.2019 — Я изменил неправильную старую часть «arm.stl» на «new_arm.stl». Спасибо Scraty.

Распечатать инструкции

Эта модель робота пользуется популярностью уже много лет, потому что она просто красивая.
Переехав в новую квартиру, я искала что-нибудь оригинальное на зеркале в ванной.
Распечатал оригинал и… У него руки быстро отвалились. Итак, разочарование...
Жена сказала, что только слегка чмокнула… Да, конечно. Я верю ;)

Я решил улучшить конструкцию. Так началось приключение с Fusion 360 по созданию почти целого проекта с нуля.

РЕДАКТИРОВАТЬ 18.07.2019 — я изм��нил неправильную старую часть «arm.stl» на «new_arm.stl». Спасибо @Scraty.

Настройки печати

Производитель принтера: Anycubic
Принтер: Коссель
Плоты: Да
Поддерживает: Да
Разрешение: 0,15-0,2
Заполнение: да
Нить: разные PLA в зависимости от проект��

Примечания
Не спешите. Это простая роль.

Эта модель требует высокой точности, поэтому высокую скорость оставьте для других проектов. У меня скорость не превышала 50 мм/с, а иногда печатала и медленнее.
Чем меньше модель, тем ниже температура и скорость.

Вместо того, чтобы все описывать, я решил сделать больше фотографий. Там вы показали что, как и в каком порядке собирать.
Некоторые отверстия требуют калибровки дрелью — это вполне нормально.
Вы можете использовать напильники и небольшие ножи для обивки.

Я старался обеспечить хорошие допуски, но не гарантирую соответствие деталей прямо из принтера. Это просто невозможно.

Ааа, еще что-то...

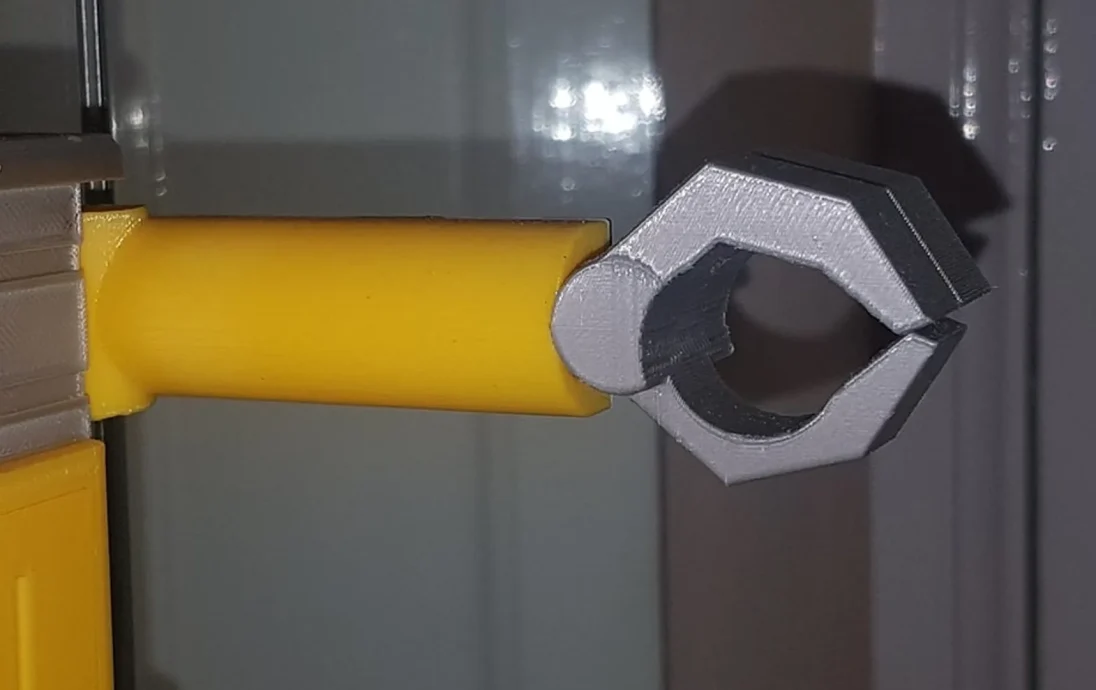

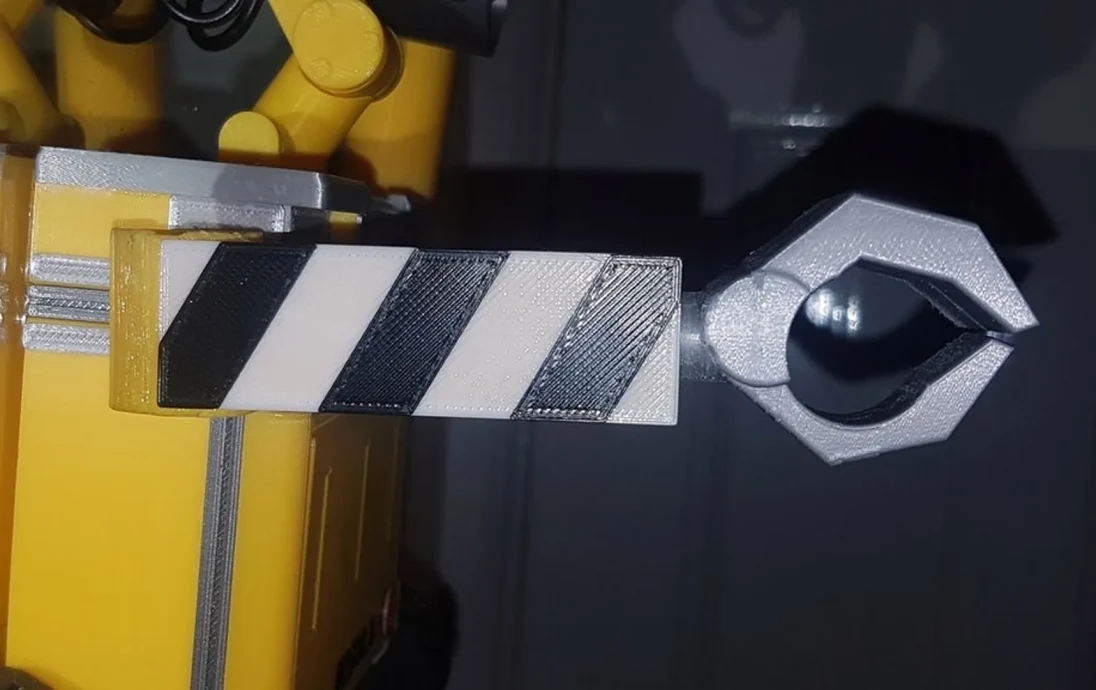

Лично я не прикреплял руки к основному корпусу.
Я сделал их запрессованными, чтобы их можно было легко заменить после поломки.

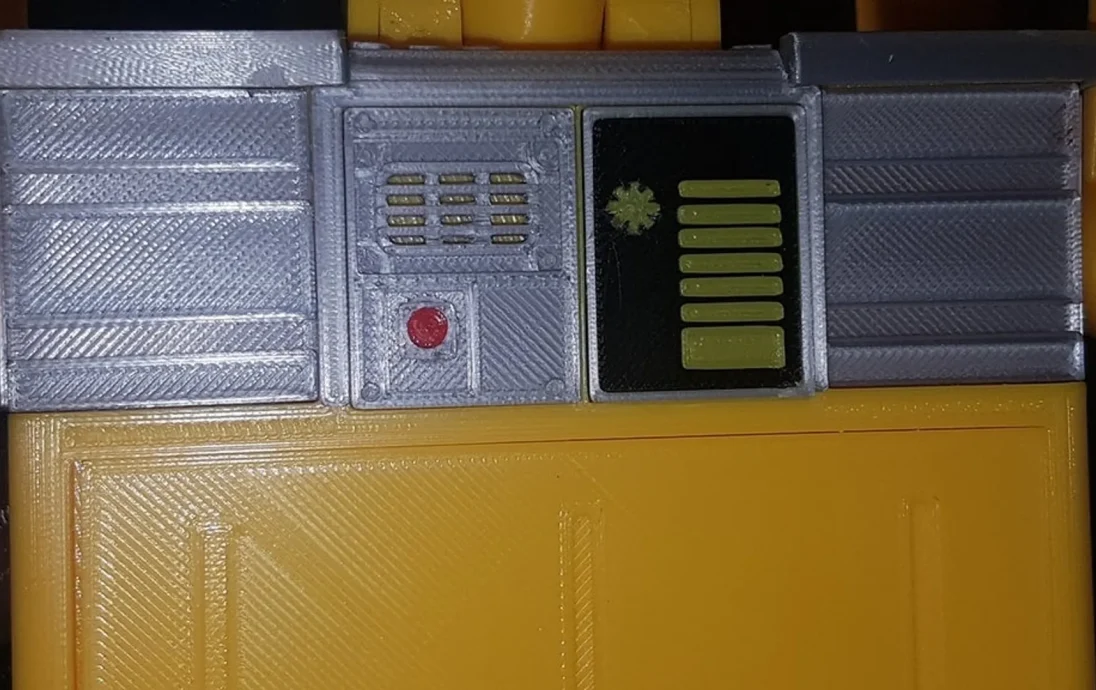

Я напечатал детали в нескольких цветах с помощью функции «сменить нить» в Cura.

Это намного проще, чем, например, вставить желтую звезду в отверстие солнечной панели.
И еще: некоторым деталям для успешн��й печати с более высоким разрешением требуется меньший по размеру hotend.

Наслаждайтесь :)

Как я это разработал

Почему и как я внес изменения?

Сам автор отметил, что это его первый проект. Именно поэтому я решил сделать с нуля множество деталей, содержащих ошибки, затрудняющие печать.
Затем появлялось все больше и больше новых элементов, просто чтобы модель выглядела круто и была более похожа на оригинал.

Всего я сделал 21 деталь. От оригинала остались только гусеницы и кружочки. Было весело :)
