Круглый манометр диаметром 8 мм с допуском на отверстие м...

Информация

Кажется, когда вы заказываете магниты диаметром 8 мм определенных размеров, они иногда не полностью соответствуют техническим характеристикам. В большинстве случаев магниты обычно немного меньше по всем размерам, чем заявленные размеры. Вот почему я разработал этот измерительный прибор с допуском, чтобы помочь спроектировать отверстие для магнита нужного размера, необходимое для использования в моих проектах 3D-печати.

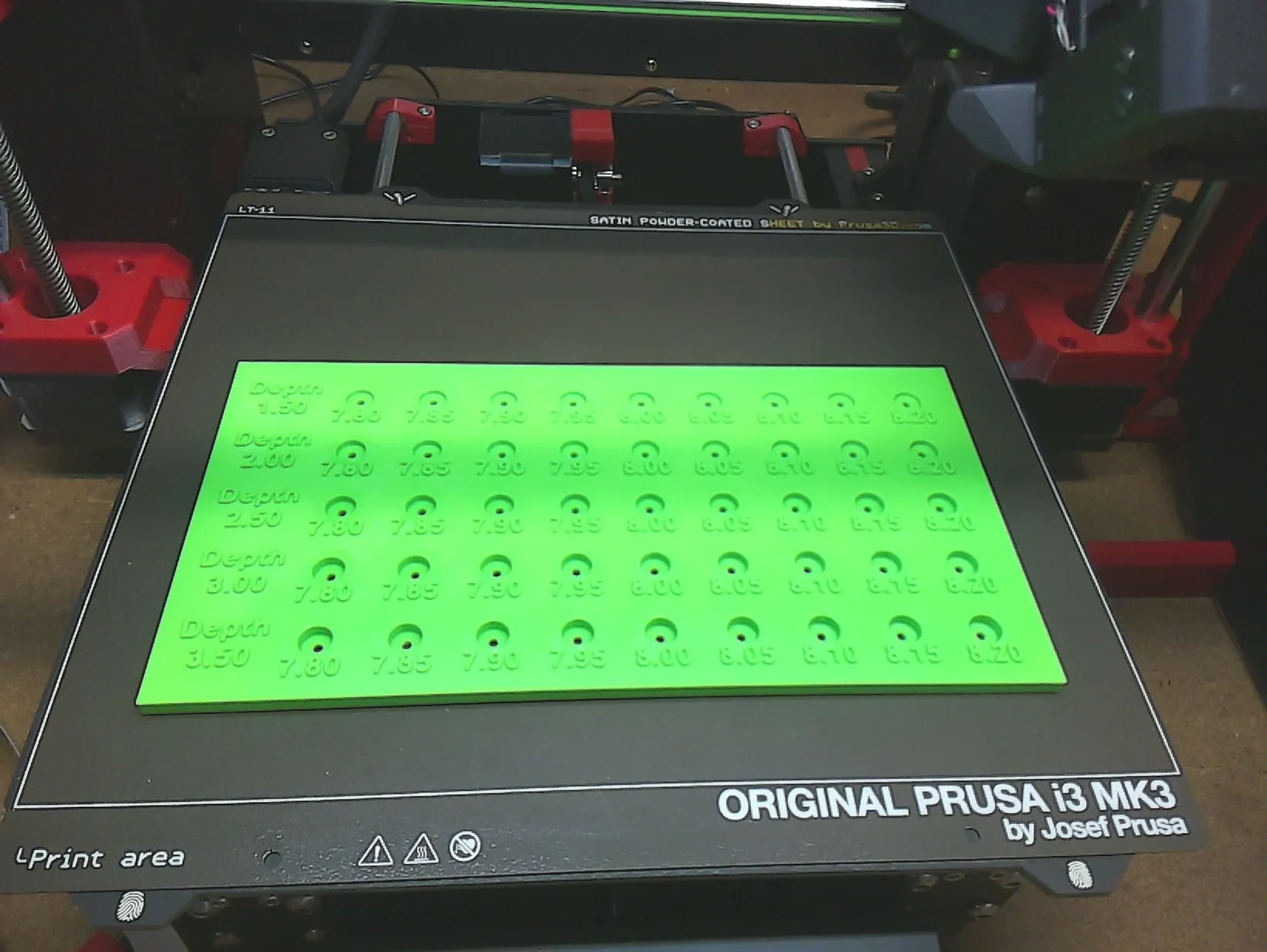

Датчик специально разработан для отклонений магнитов диаметром 8 мм с диапазоном глубины от 1,50 мм до 3,50 мм (с шагом 0,5 мм) и диапазоном диаметров от 7,80 мм до 8,20 мм (с шагом 0,05 мм). Он должен (надеюсь!) вмещать магниты размером 8 x 2 мм или 8 x 3 мм.

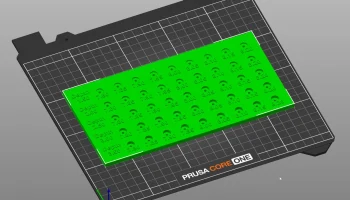

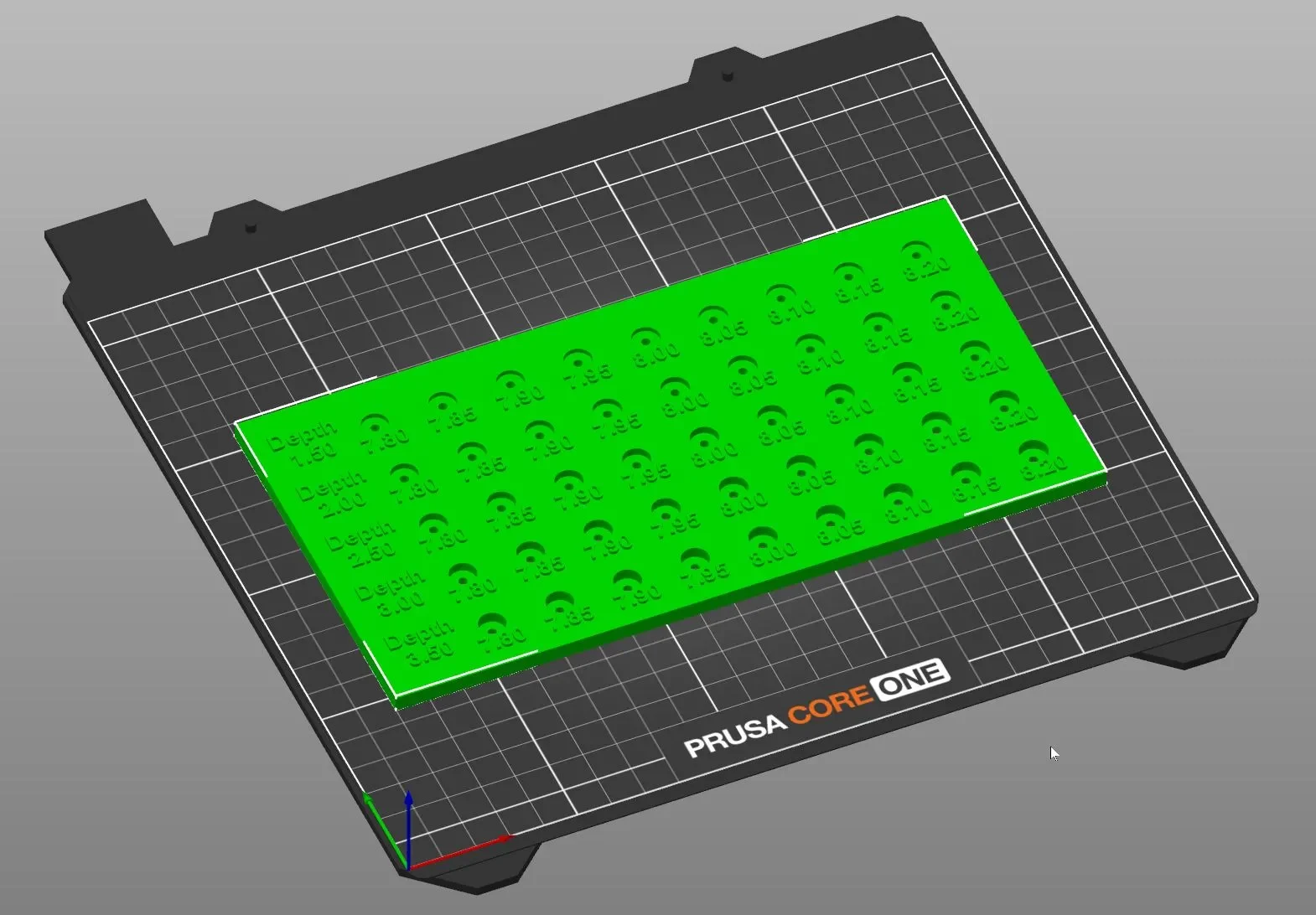

Обратите внимание: если вы не хотите печатать весь размер, вы можете просто использовать слайсер, чтобы отрезать ненужные размеры отверстий. Это уменьшит количество от��одов и сократит время печати.

Направления

Рекомендуем распечатать этот шаблон с тем же материалом нити и настройками слайсера, которые вы будете использовать для печати модели, в которой будут размещены магниты. После печати возьмите магнит и вставьте его в отверстия, чтобы увидеть, какая глубина и размер диаметра лучше всего подходят для ваших нужд. Выберите размер с меньшим допуском для хорошей посадки или с большим допуском, если вы с��бираетесь вставить магниты или приклеить их.

Если магнит застрял в отверстии, используйте шестигранный ключ, чтобы вытолкнуть его через маленькое отверстие сзади.
