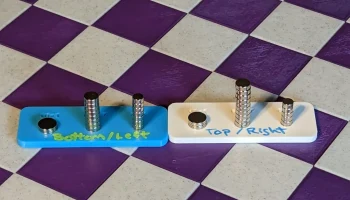

Блок ориентации магнита / приспособление для 10x1, 8x3, 6...

Я собирал вставку размаха крыльев Пирулка, и мне нужно было разместить небольшую тонну магнитов. Собирая отпечатки Wingspan Dice Tower, я обнаружил, что обеспечение постоянной ориентации магнита имеет решающее значение.

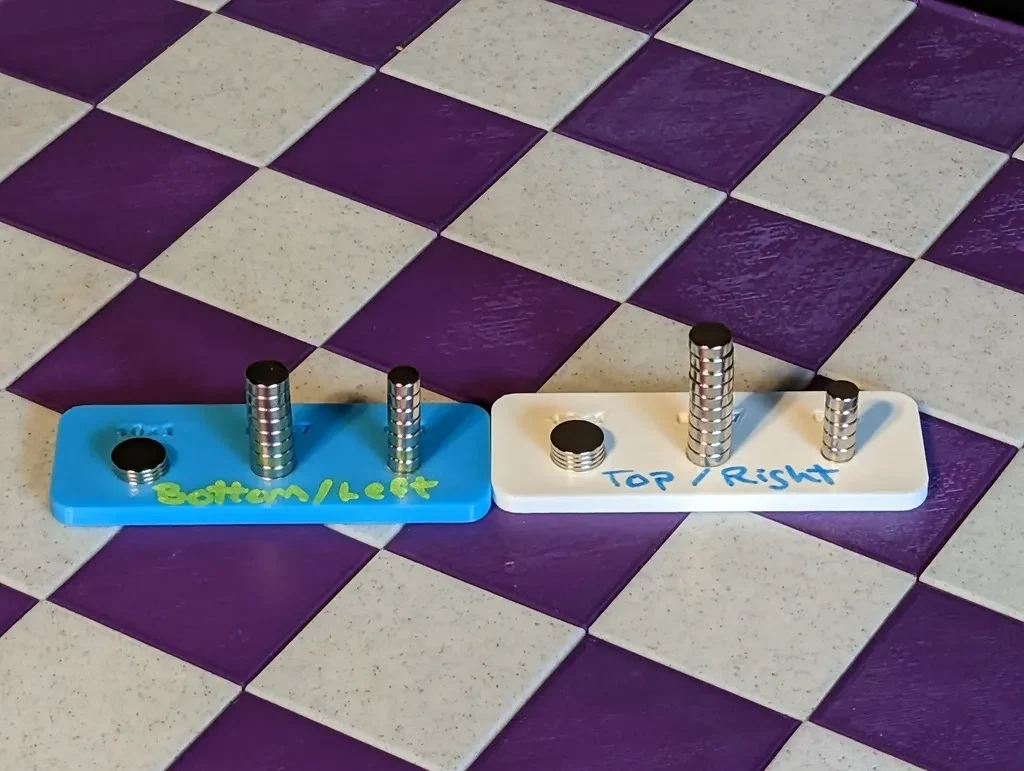

Поэтому я разработал это приспособление для крепления трех типов магнитов, которые я обычно использую. Затем я распечатал два из них. В одном приспособлении все магниты расположены в одной ориентации, а в другом — в обратной ориентации. (Да, я мог бы сделать это с одним приспособлением, но я обнаружил, что переворачивать магнит после снятия его с приспособления было неудобно, а сделать второе приспособление тривиально.)

Включен параметризованный экспорт в Fusion 360.

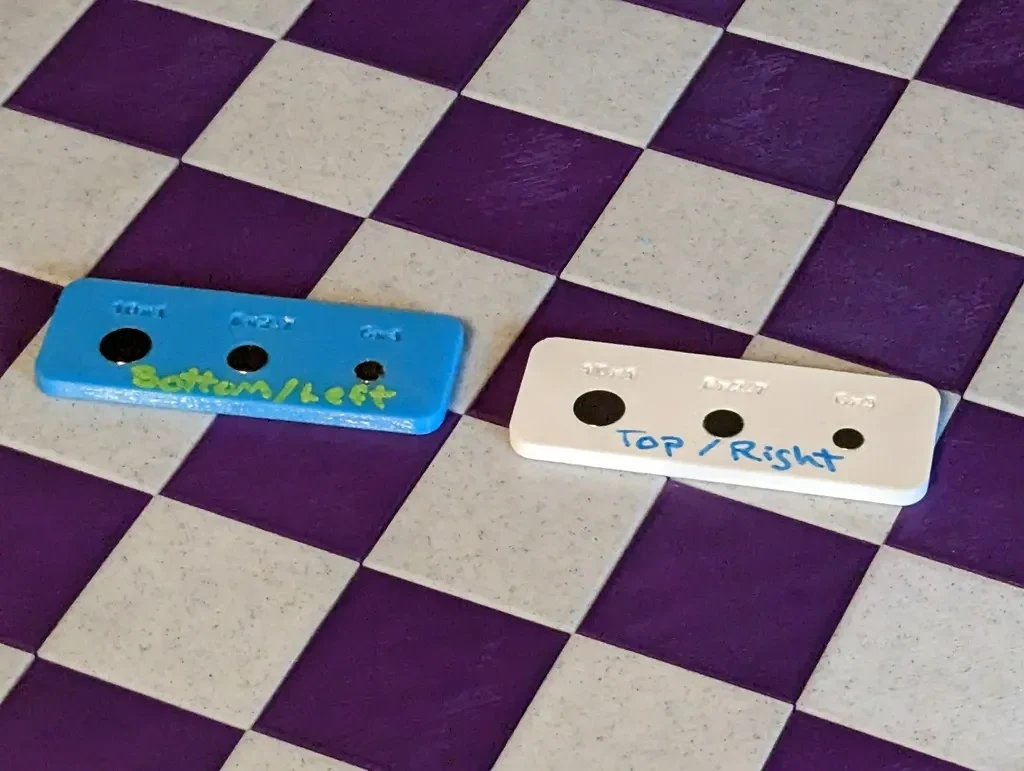

Обратите внимание, что мои фотографии представляют предыдущую версию этой приспособления. В текущей версии текст стал крупнее, а средний размер теперь составляет 8x3 вместо 8x2,7.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3 мм

Заполнение:

15%

Нить: Hatchbox PLA Белый, Голубой Постпечать =============

Я использовал клей CA, чтобы прикрепить магниты к приспособлению, стараясь, чтобы все они были в одной магнитной ориентации.

Как я это разработал

Я измерил свои магниты и нарисовал их, используя параметры пользователя и временную шкалу проектиров��ния в Fusion 360. Не стесняйтесь загружать исходный документ, если у вас есть магниты разного размера.
