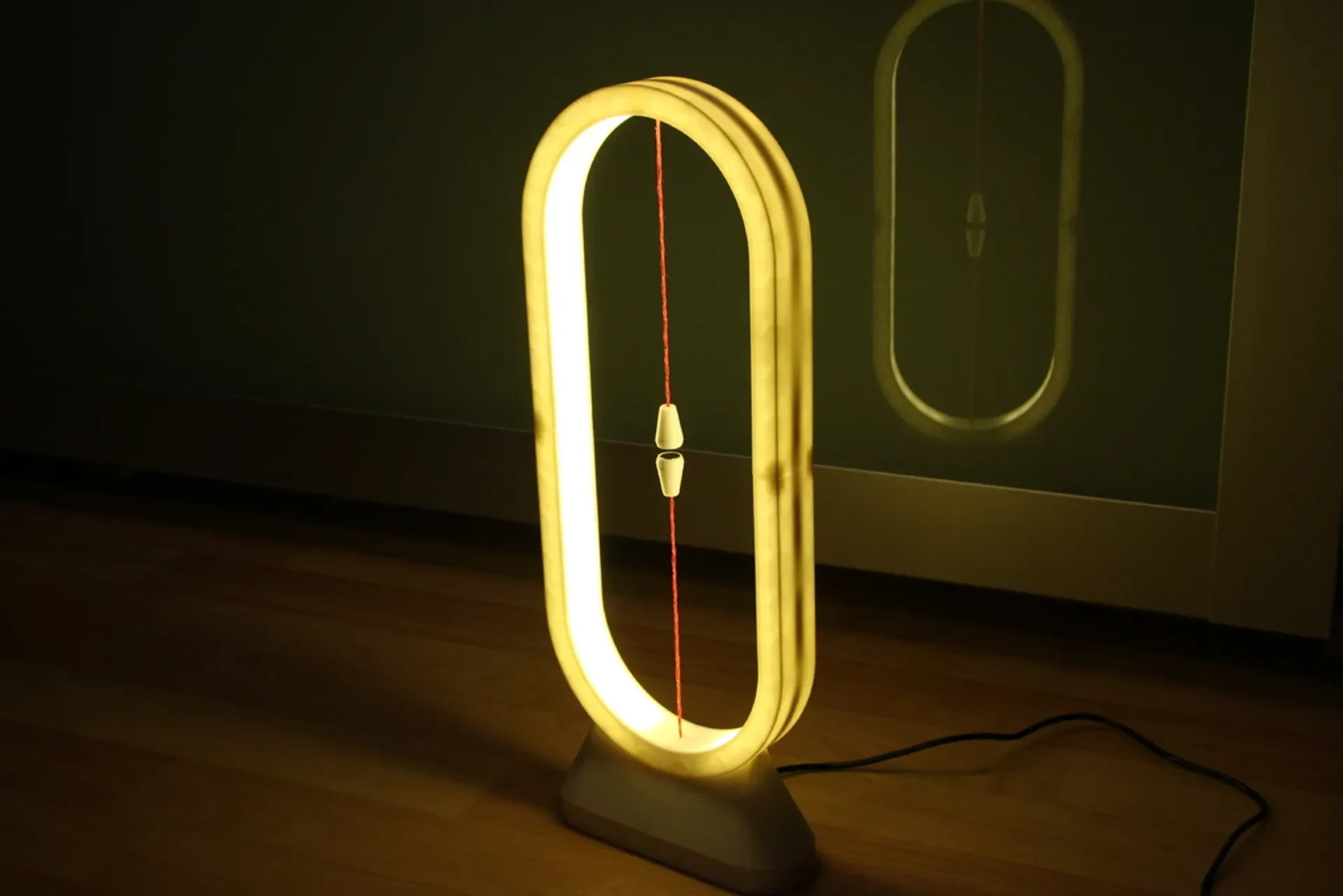

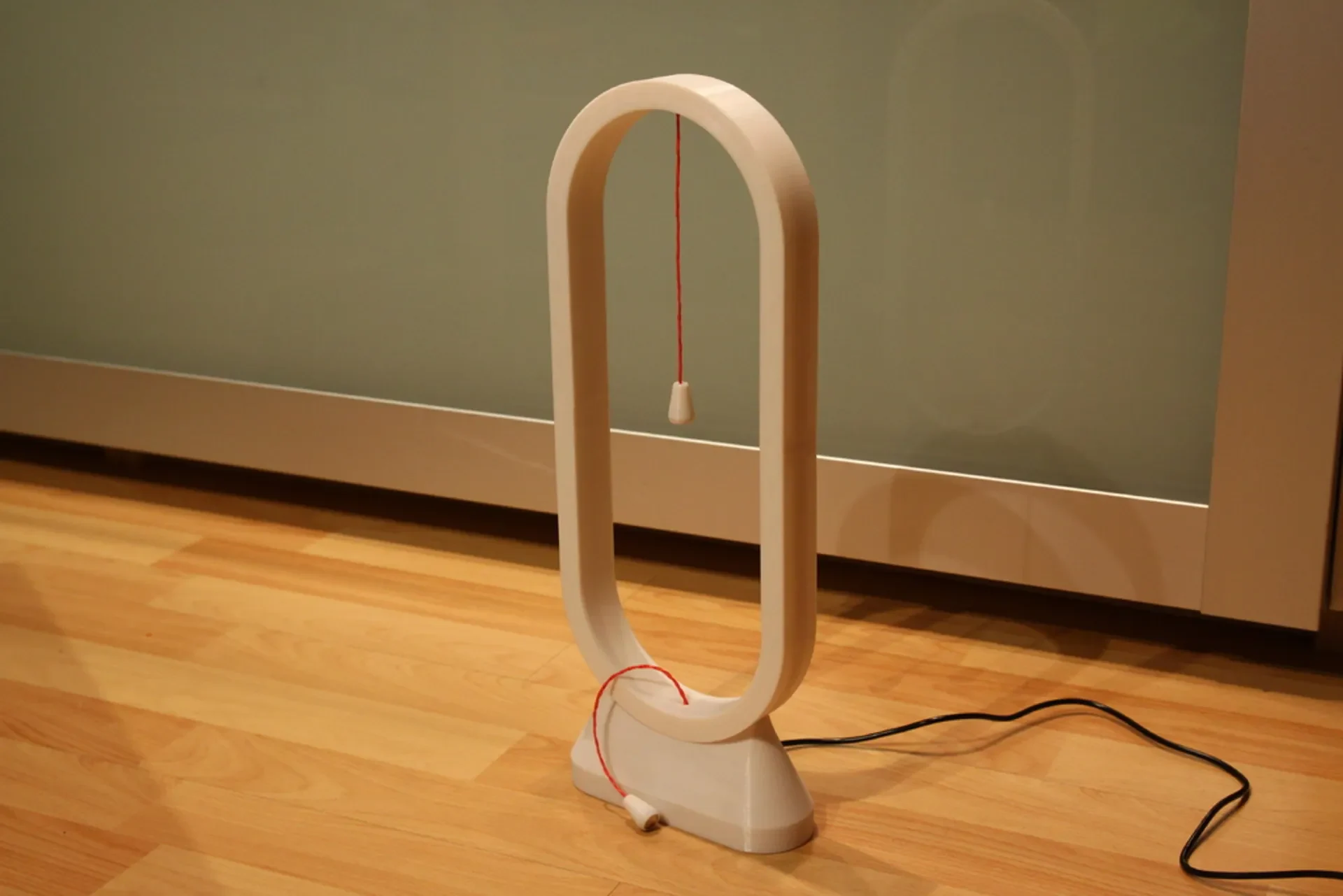

Магнит и струнная лампа

Лампа, которую можно включить, поднеся два магнита близко друг к другу.

Необходимые детали:

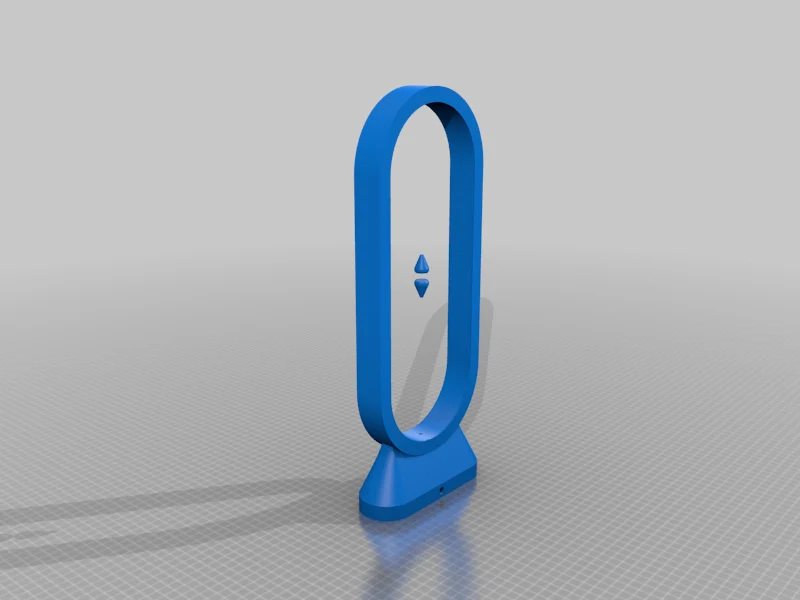

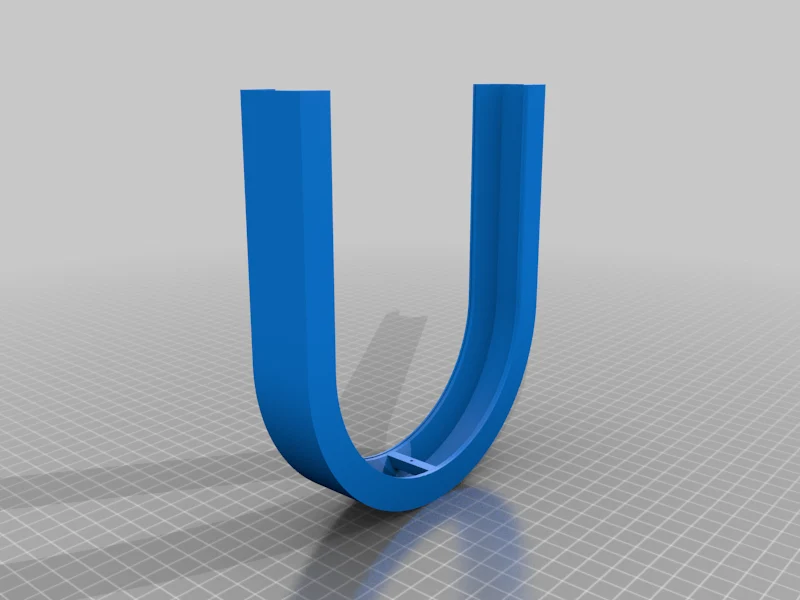

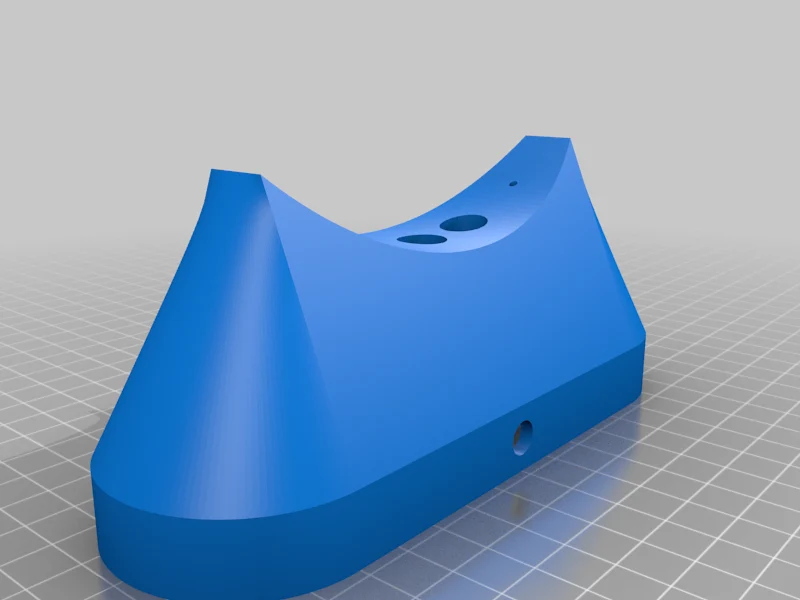

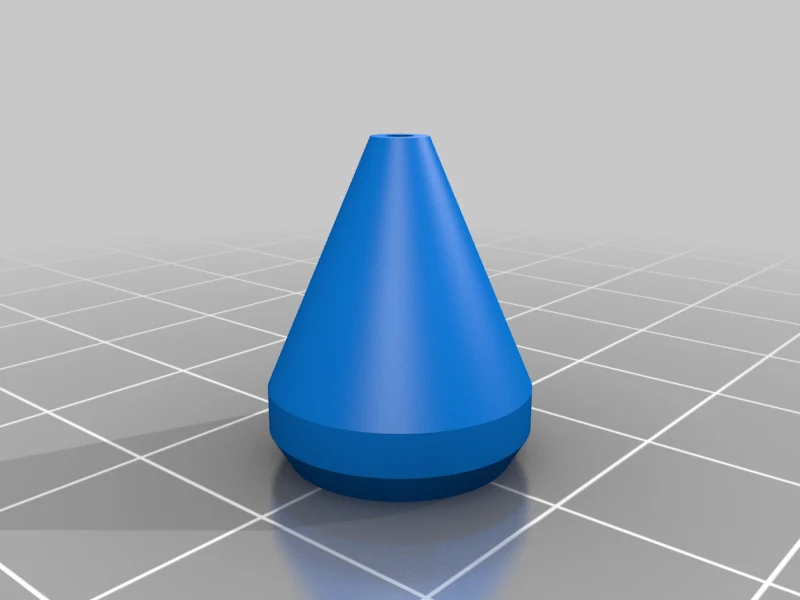

Детали, напечатанные на 3D-принтере, см. в прикрепленных файлах STL.
Источник питания 12 В
Светодиодная лента 12 В
Концевой выключатель или «Микровыключатель» с роликом
2 куска веревки
какой-то провод

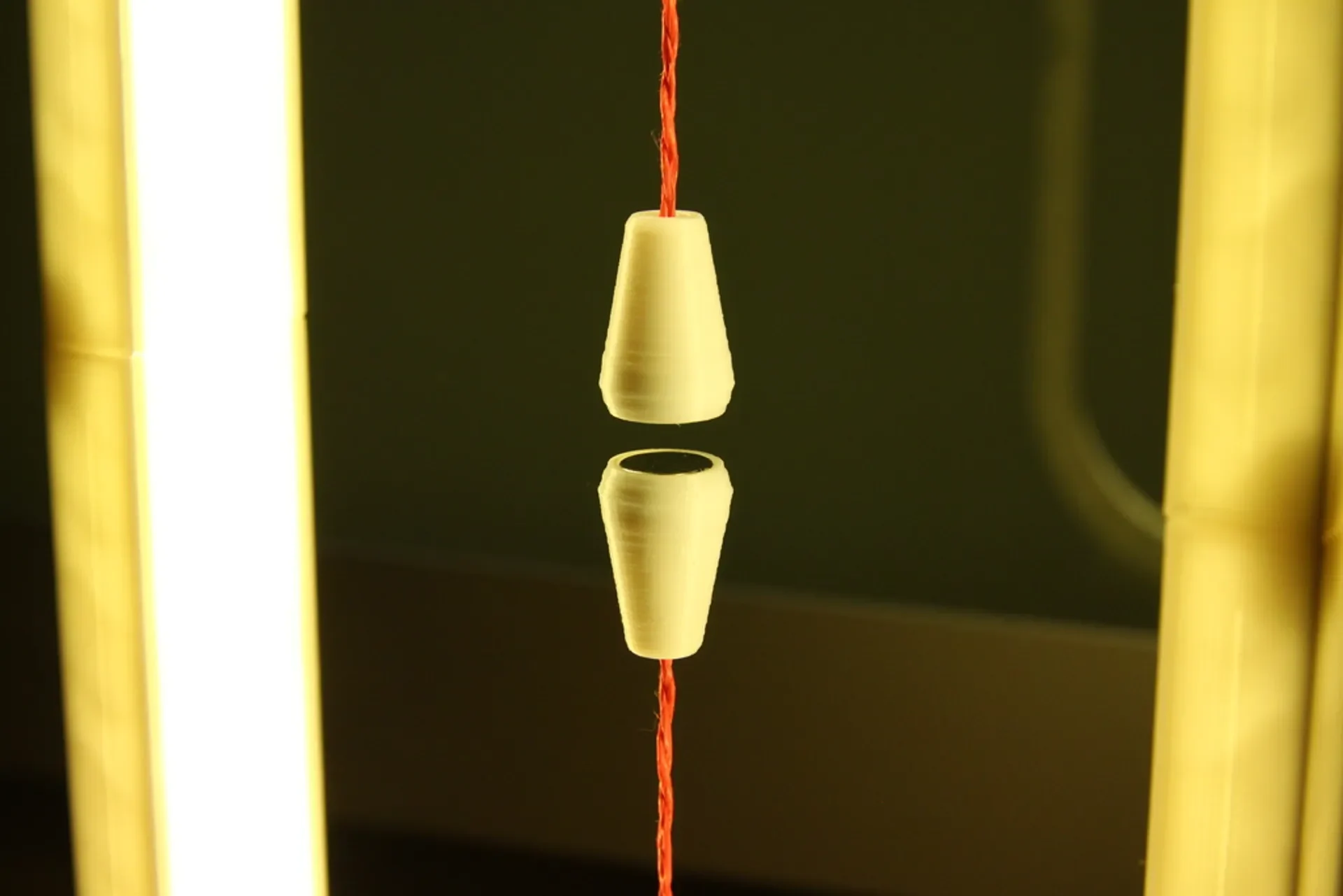

2 магнита цилиндрической формы: D=10 мм, L=5 мм.

Гайки и болты М3 для крепления микровыключателя. Основные детали корпуса нужно склеить, я использовал клей для пластика «UHU Allplast». Для выравнивания всех частей можно использовать короткие нити.

Этот микропереключатель будет работать:
https://www.amazon.de/Unbekannt-St%C3%BCck-Mikroschalter-Wechselschalter-polig/dp/B00BXHN0J2/

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,15 мм

Заполнение:

10% Гироид

Нить:
AHDE-PLA-WT-1KG PLA Белый полупрозрачный

Примечания:

НЕ используйте опоры. это можно распечатать без них.

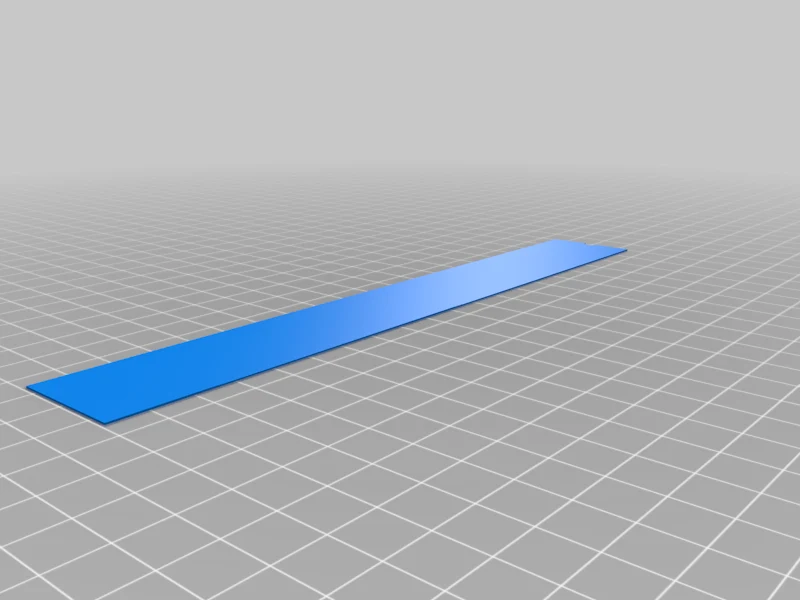

Диффузоры необходимо распечатать отдельно (по крайней мере, на Prusa i3 MK3) из-за нехватки места.

Я купил эту нить
https://smile.amazon.de/gp/product/B07VJZVFJ2/ref=ppx\_yo\_dt\_b\_asin\_title\_o01\_s01?ie=UTF8&th=1

Пост-печать

Микропереключатель

Размеры микропереключателя (черный корпус): 27,8 мм х 15,8 мм х 9,8 мм.

микровыключатель разрывает контакт на плюсовом выводе светодиодной ленты

Светодиодная лента 12В

ф��нкциональная диаграмма

Как я это разработал

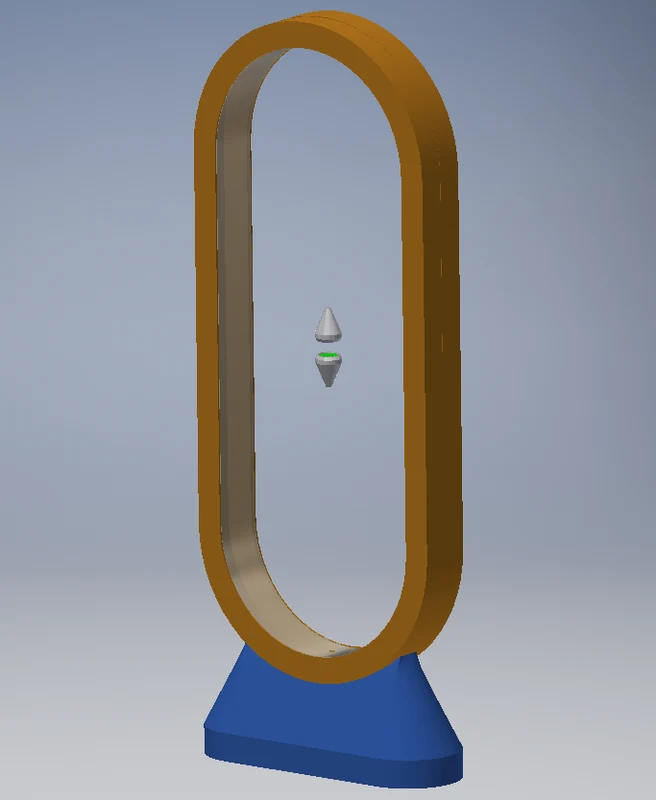

Для моделирования я использовал Autodesk Inventor и распечатал детали на Prusa i3 Mk3.
