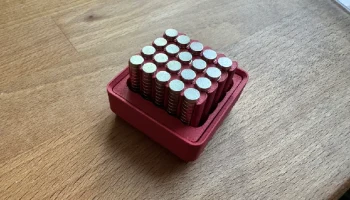

Магнитный держатель Gridfinity 5 мм Remix......

Мне понравился оригинальный контейнер для моих 6-миллиметровых магнитов, потому что он хранит их в низкопрофильном положении, которое помещается в ящик! Шокирующе, я знаю. Некоторым из нас нравится чистый стол (хотя мой нынешний стол предполагает иное...).

Однако сейчас у меня под рукой есть только два размера магнитов меньшего размера: диаметром 6 мм и 5 мм. Горе мне! Оригинальная модель поддер��ивает только 6 мм и 4 мм! Что бы мне ни делать — я просто взял 4 мм и вырезал отверстия (и фиксатор на задней стороне) немного шире, на 5 мм. Отлично работает.

Поскольку это всего лишь подставка для магнитного держателя диаметром 4 мм, но с отверстиями немного большего размера, единственная новая деталь, которая вам понадобится, — это та, что в этом ремиксе. Вы можете использовать основу толщиной 4 мм в исходных файлах, которая идеально подходит к наб��ру из 4 штук, вместе с ячейкой Gridfinity 1x1x3 в оригинале или просто обычной ячейкой 1x1x3 (без ковша и вкладок), которую вы где-то нашли или сгенерировали.

Настройки печати

Практически все разумное должно работать, но я использовал вот что (как для этого ремикса, так и для оригинальных файлов):

С ПЛА все в порядке. В моем случае почему-то матовый. Я думаю, использую это.
Заполнение: 15% куб.
Высота слоя 0,24 мм (режим «Черновик» для X1C в Bambu Studio, если вы его используете)
Советы и рекомендации

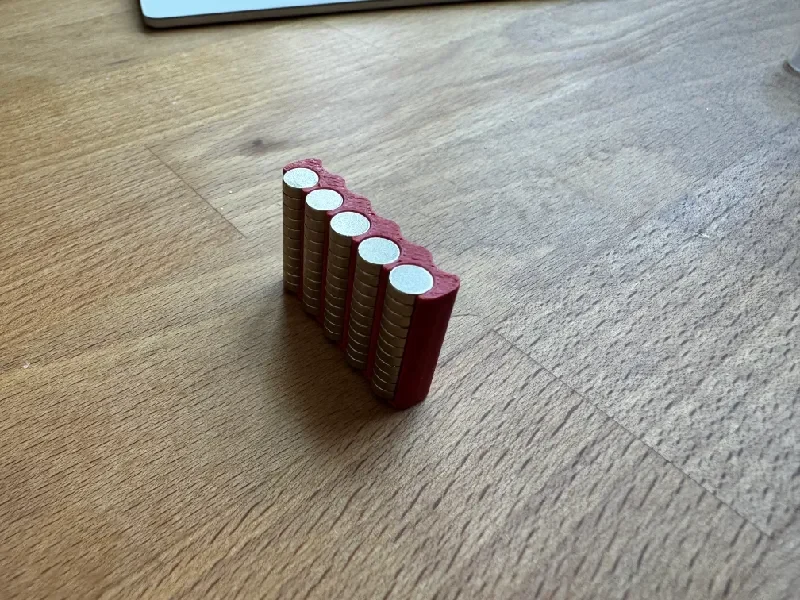

Поскольку это относительно сильные магниты, они имеют тенденцию либо притягивать, либо отталкивать друг друга, когда вы их вставляете. И если вы не правильно выберете полярность, вы не сможете получить две «стойки», как я их называю, чтобы они сидели рядом друг с другом, как на второй фотографии. Вот как я это делаю:

Вставьте свой первый набор в один из крайних валов. Для магнитов размером 5x2 мм я могу хранить по 11 штук на каждый вал с дополнительным сверху, чтобы получилось 12. Просто оставьте пока 11.
Теперь переверните стопку магнитов так, чтобы вал рядом с тем, который вы уже заполнили, был установлен с противоположной полярностью. Это будет немного сложно, и вам нужно будет крепко держаться, но это не слишком сложно.
Продолжайте этот узор, пока не дойдете до конца «стойки». В верхней части стойки должны быть расположены магниты противоположной полярности, т. е. N — S — N — S — N или S — N — S — N — S.
Начинайте вторую стойку, продолжая чередующийся узор. Это означает, что первый вал, который вы заполняете на второй стойке, должен иметь противоположную полярность полярно��ти первого вала, который вы заполняете на первой стойке.

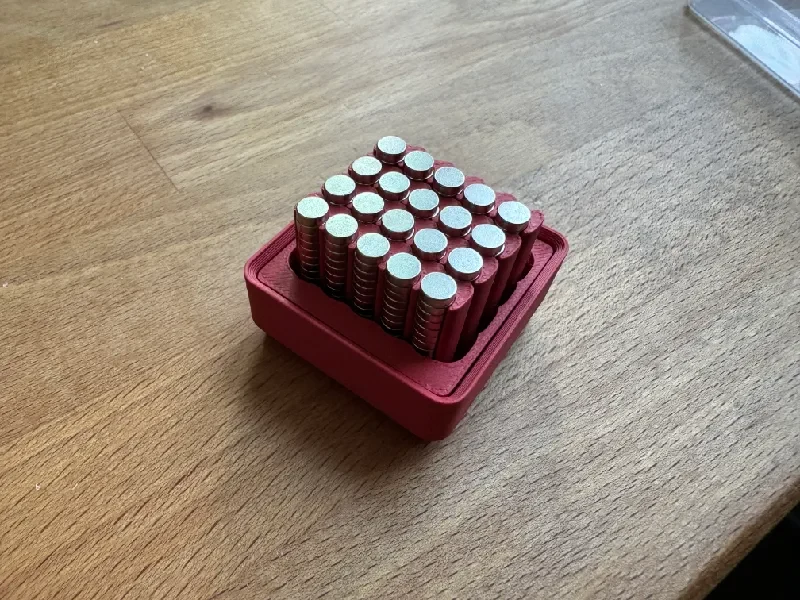

Продолжайте эту схему, чередуя каждый вал, пока все стойки не будут заполнены. Поскольку полярность каждой соседней колонки меняется как по вертикали, так и по горизонтали, стойки будут хорошо сочетаться друг с другом в парах.

Теоретически вы также можете сделать это, переворачивая каждую стойку, но вы не можете держать все магниты в одном направлении. В противном случае стойки начнут отталкиваться друг от друга.

Если для вас важна ориентация, я бы порекомендовал либо распечатать один из многих отличных магнитных диспенсеров, маркировать ваши стойки, либо просто убедиться, что у вас есть маркированный магнит или приспособление, настроенное для того, для чего вы их используете.
