Magnet Pen

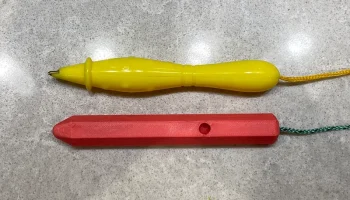

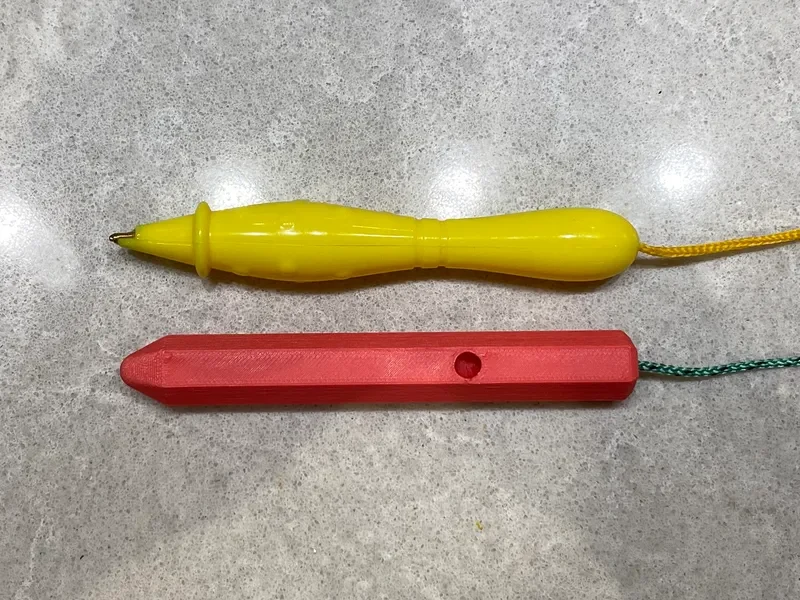

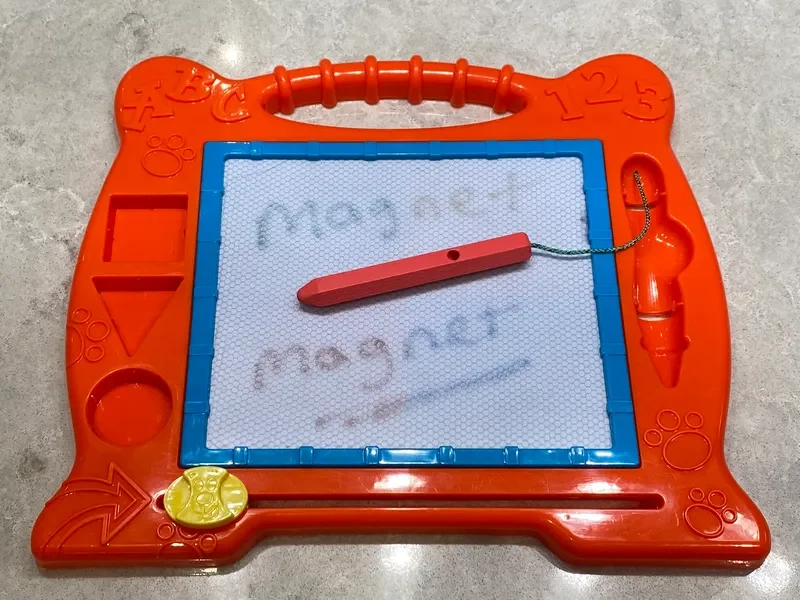

Это ручка со встроенным магнитом, которую можно использовать вместо магнитных досок для рисования или просто для любой веселой игры или научного проекта. Вы можете увидеть изображение сломанного, которое я использовал как вдохновение для этой модели.

Особенности конструкции
Магнит полностью встроен (он не такой сильный, как внешний магнит, но вытащить его таким образом невозможно).
После сборки шнур также аккуратно находится внутри ручки, и доступ к узлу недоступен.
Требуемый материал
Круглый магнит 6x1,5 мм (фактический размер 7x2 мм).
Шнур толщиной 2 мм (фактическое отверстие составляет 2,5 мм).
Подготовка
Проверьте магнит на рабочей пластине, чтобы увидеть, какая сторона притягивается; поместите эту сторону вниз при вставке в модель.
Печать
Распечатайте файл .stl в соответствии с ориентацией, используя высоту слоя 0,2 мм (рекомендуется).
Вставьте паузу после высоты слоя 8,0 мм.
Вставьте магнит с каплей суперклея, убедившись, что он находится как можно ближе к кончику (в модели слева).
Примечание. Файл .gcode, который я включил, имеет собственный алгоритм паузы. После возобновления он немного выдавится и начнет движение в течение 4 секунд, чтобы дать вам время стереть лишний материал.
Вставка шнура

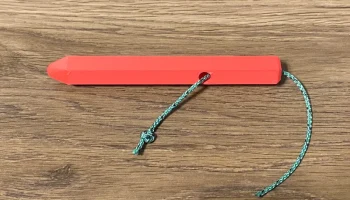

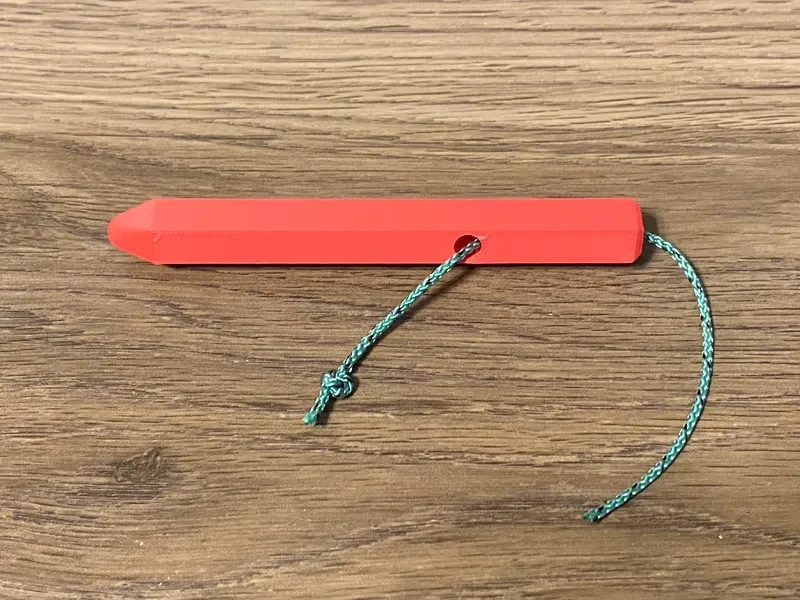

Аккуратно обрежьте шнур и осторожно протолкните его через отверстие на конце ручки, пока он не выйдет из бокового отверстия.
Завяжите двойной узел на выступающем конце и аккуратно обрежьте его.
Протяните его обратно с конца; вы почувствуете некоторое со��ротивление, и тогда конец шнура зафиксируется внутри ручки.
См. третье изображение для справки, используя шнур Mammut Hammer Cord диаметром 2 мм.
Примечания по безопасности
Магниты могут быть опасны, если ими неправильно пользоваться.
Контролируйте своих детей во время использования этой игрушки.
Другие примечания
Вся моя модель параметризована в OpenSCAD. Если вам нужна какая-либо простая модификация (размер магнита, общий размер/длина, диаметр шнура), просто отправьте мне сообщение, и я буду рад помочь.
