Магнитное крепление для динамометрического ключа Wera B2....

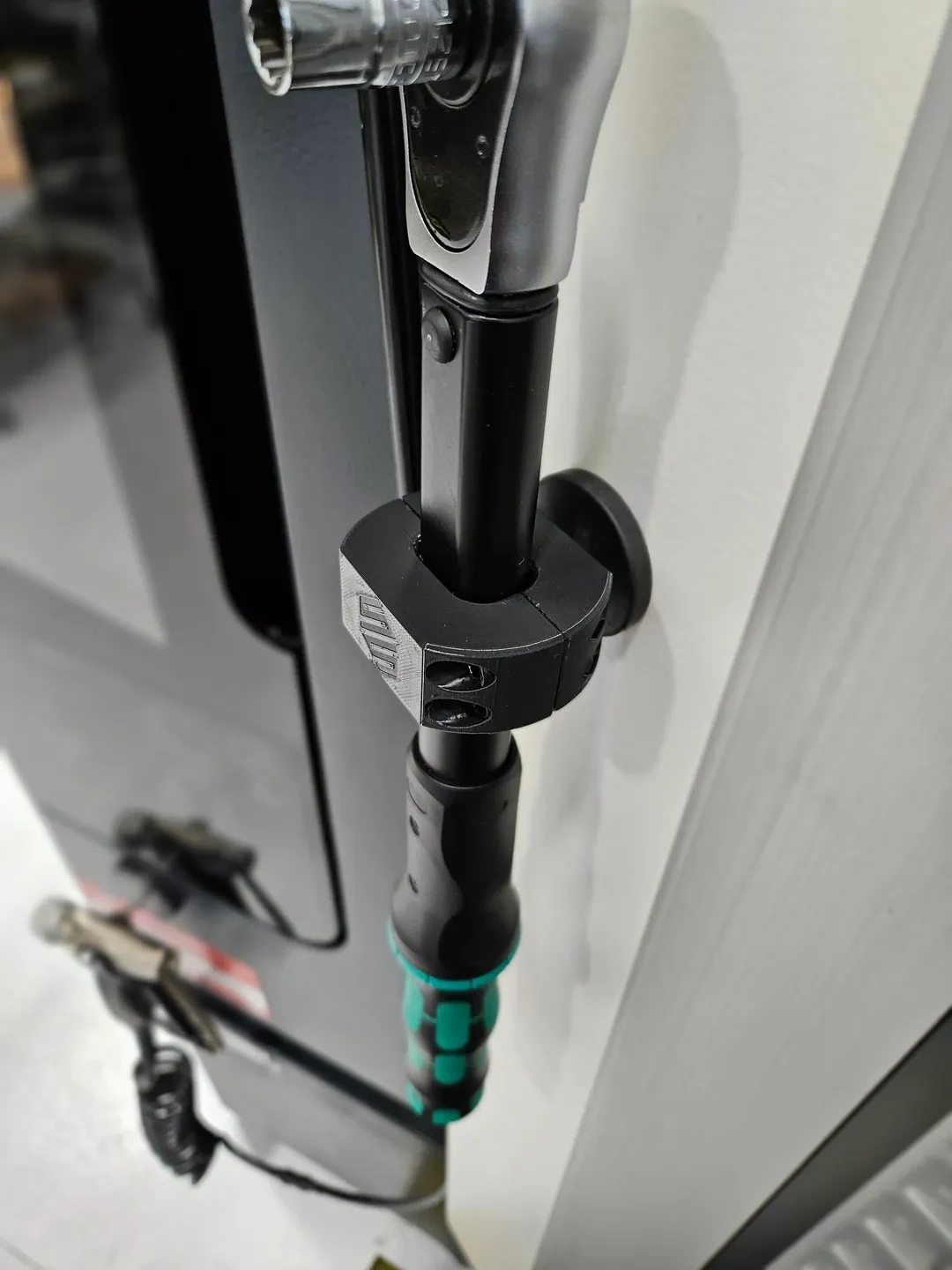

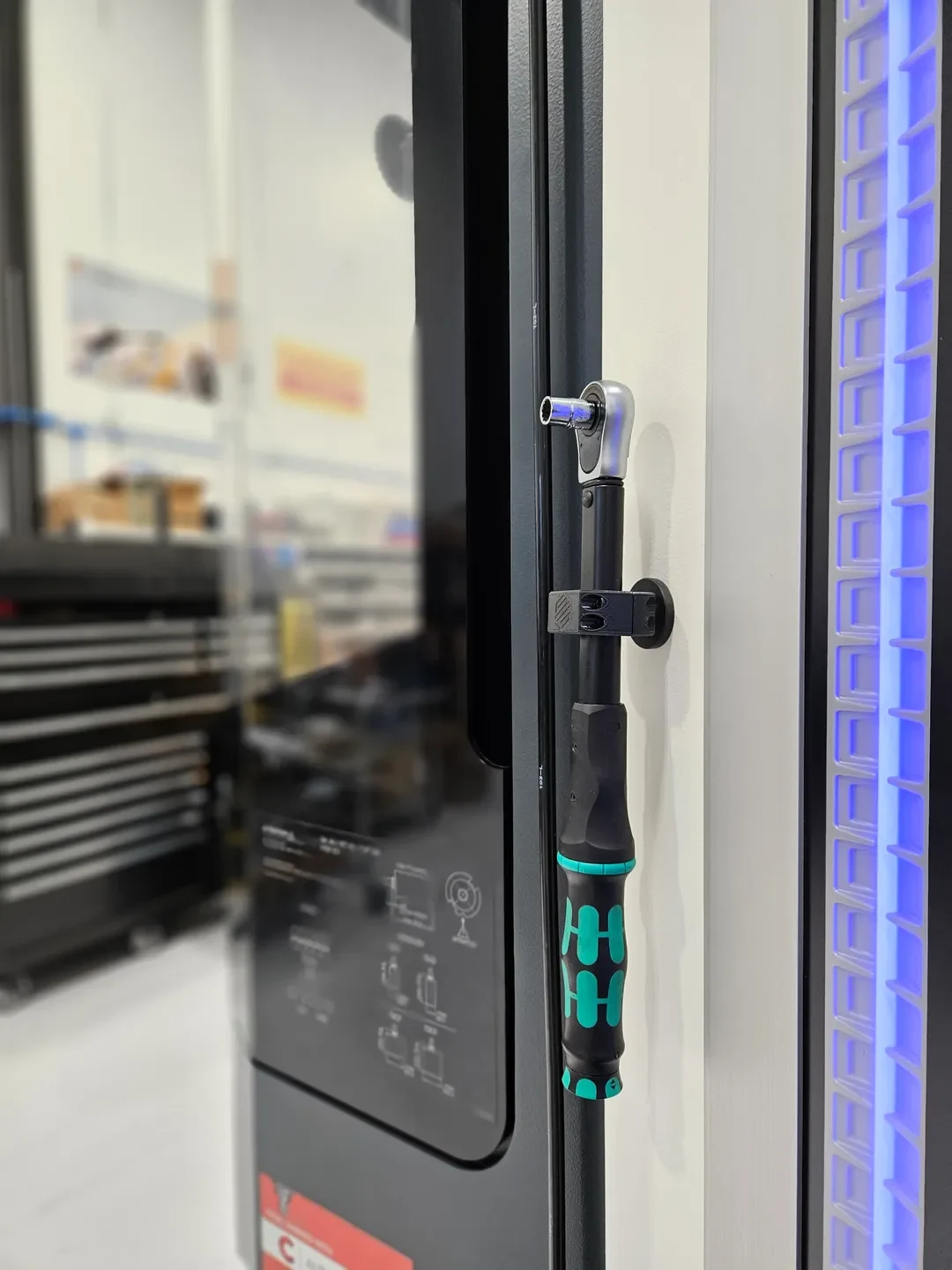

Увидев эту идею во время экскурсии по цеху ЧПУ в Нью-Йорке по Зоне 451, я наконец решил сделать версию для себя. Я использую B2 несколько раз в день на станке с ЧПУ и всегда оборачиваюсь, чтобы взять его со своего верстака. Теперь я могу установить его прямо на машину.

Он предназначен для динамометрического ключа Wera B2. Судя по размерам динамометрического ключа X3 X4 и C3, он также должен подойти к ним. Размеры шеи составляют примерно 0,78 х 1,1 дюйма (19,8 х 28 мм).

Я использовал магнит с резиновым покрытием, купленный на Amazon, толщиной примерно 0,2 x диаметром 1,69 дюйма и магнитным притяжением около 25 фунтов. Кажется, этого достаточно, чтобы выдержать вес динамометрического ключа B2.

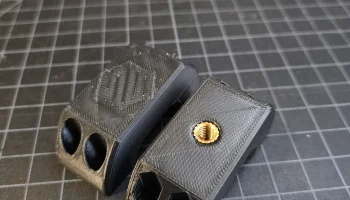

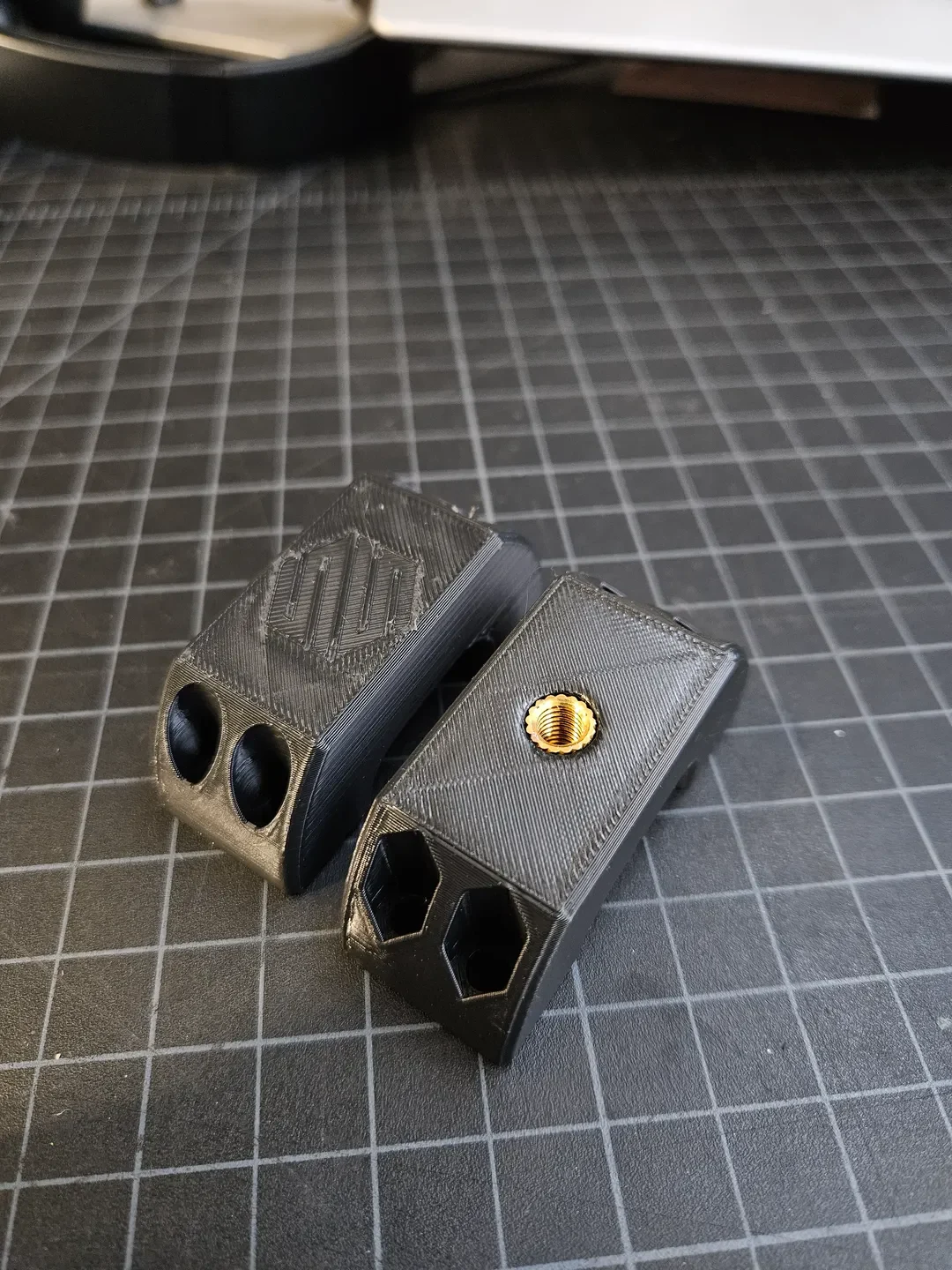

Я разработал это так, чтобы использовать латунную вставку размером 6 x 10 мм, к которой подключается магнит.

П��имечание. На изображениях изображен мой логотип, но в загруженных файлах мой логотип отсутствует.

Я печатал в PETG на своем Bambu X1C.

Я напечатал их вертикально (то есть на 90 градусов от того, как они должны быть), в основном для того, чтобы хорошо напечатать логотип. Это требовало дополнительной поддержки и не требовалось вообще.

Дополнительные требования:

Латунная вставка 1-6 мм x 10 мм.

1 — магнитное крепление в корпусе с резьбовой шпилькой 6 мм.

4 — Винт с головкой под торцевой ключ M5 x 25 мм

4 — гайки М5
