Магнитный держатель материала для лазерной резки - Harbou...

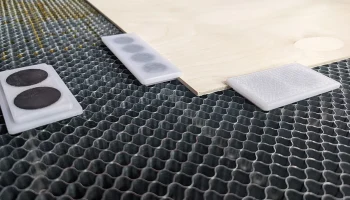

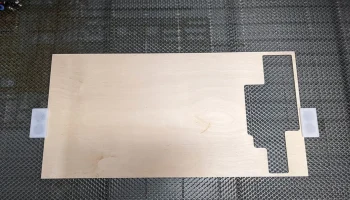

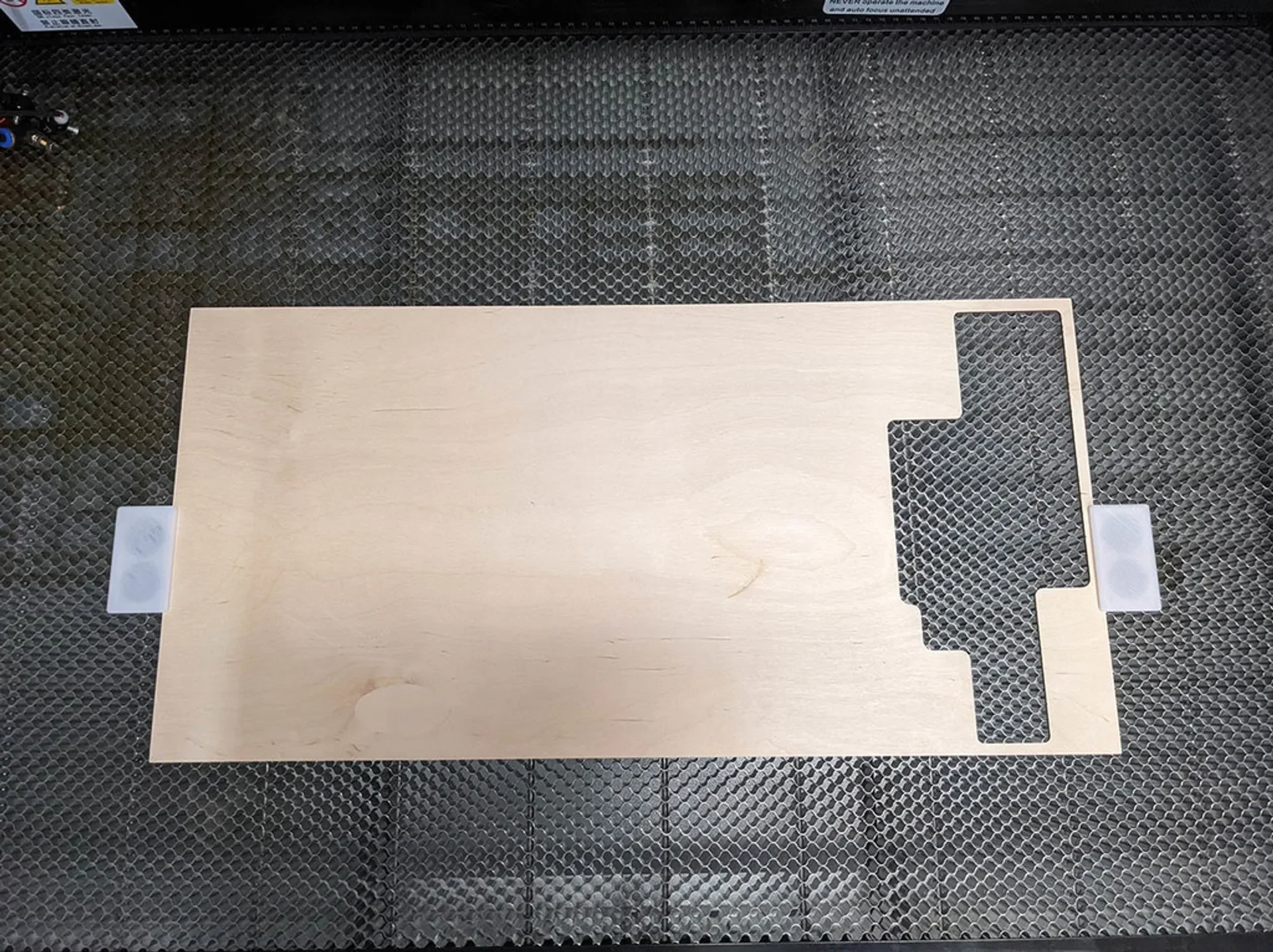

Спасибо MaxTechResearch за гениальную разработку! Я просто взял их идею и переделал ее для использования с керамическим магнитным пакетом Harbour Freight.

Различные версии изготовлены для материала толщиной 1/8 дюйма (3 мм) и 1/16 дюйма (1,5 мм).

Магниты для грузовых перевозок в порту стоят около 2 долларов за упаковку: https://www.harborfreight.com/home/toys-hobbies/magnets/ceramic-magnet-assortment-16-pc-58066.html.

Ремикс взят с: https://www.thingiverse.com/thing:5198642/edit.

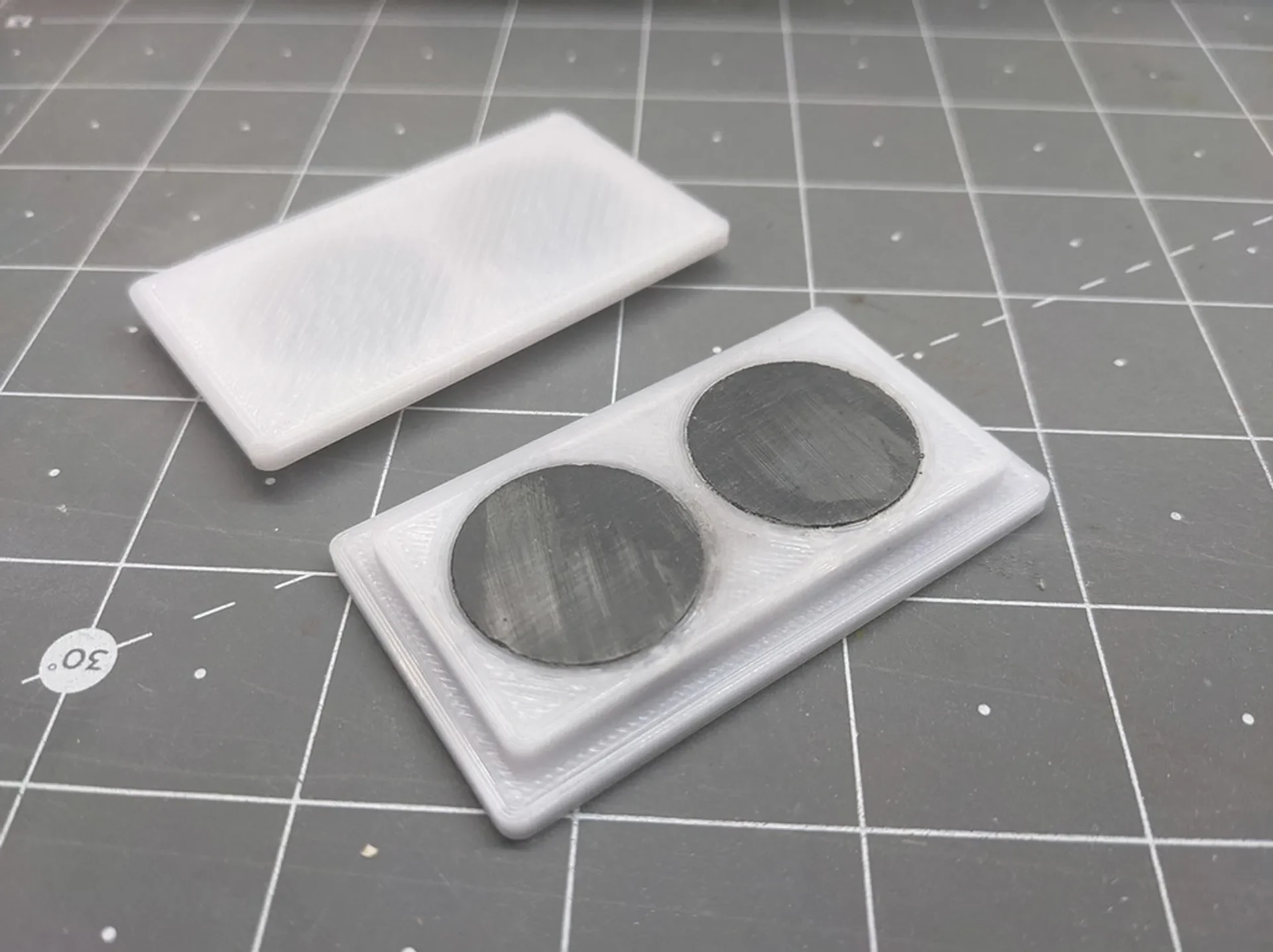

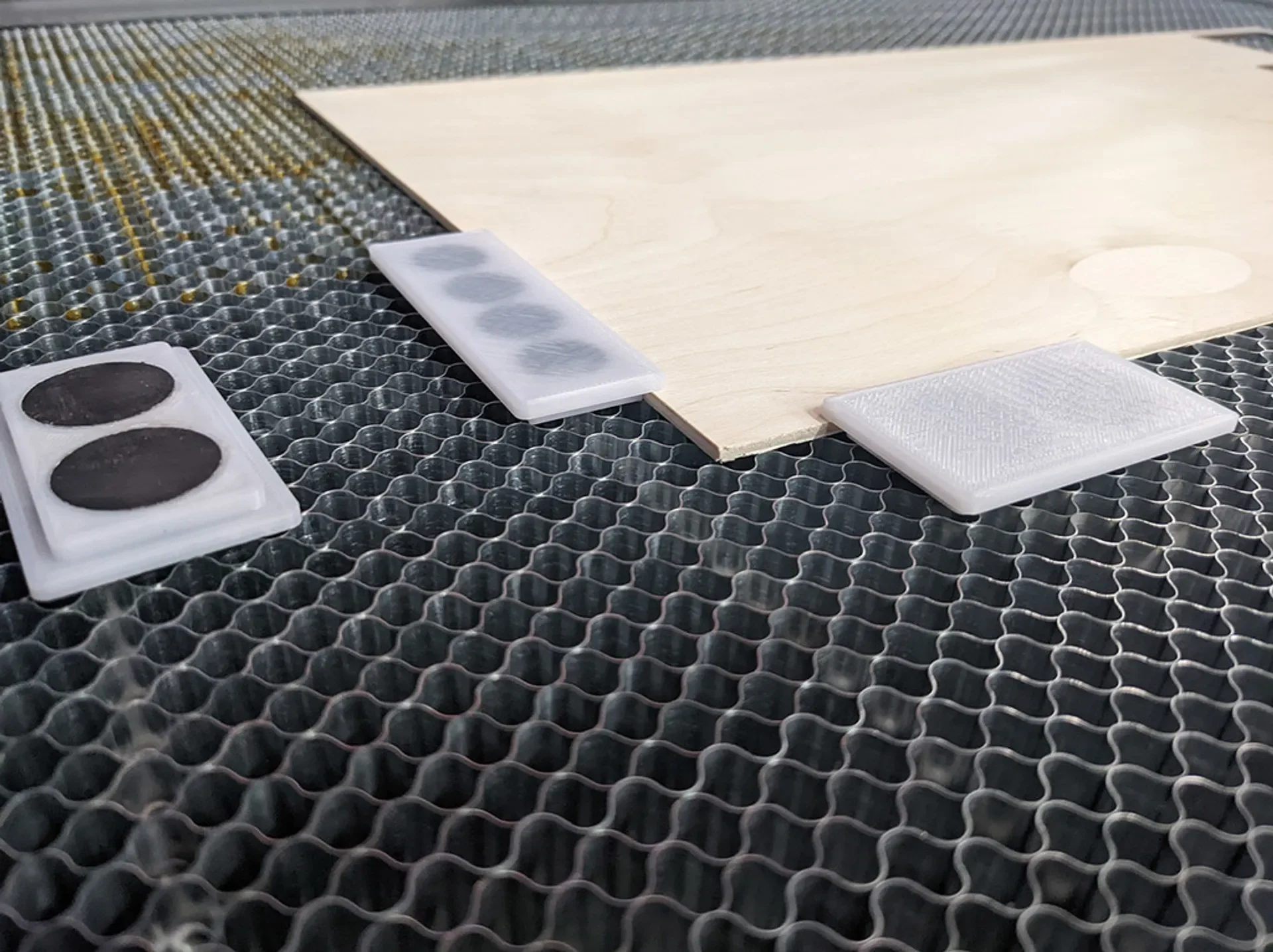

Магниты я прикрепил суперклеем, и они держатся нормально.

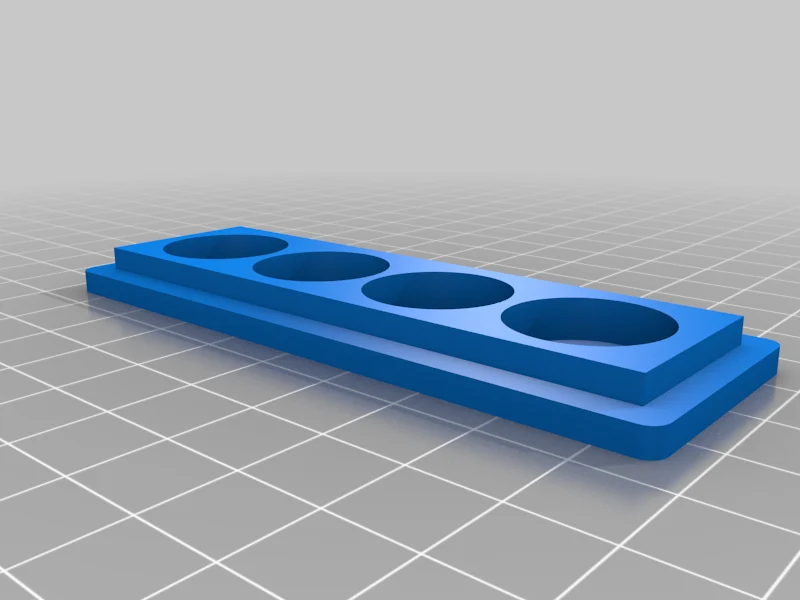

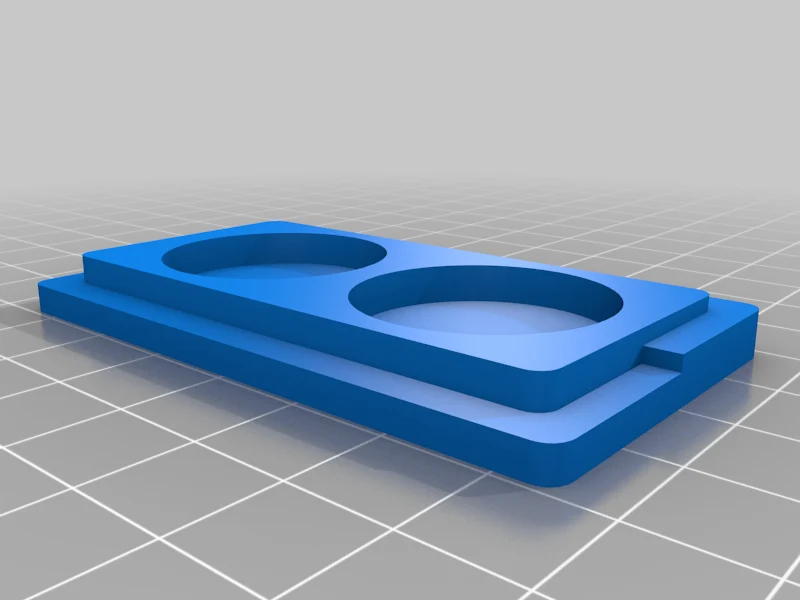

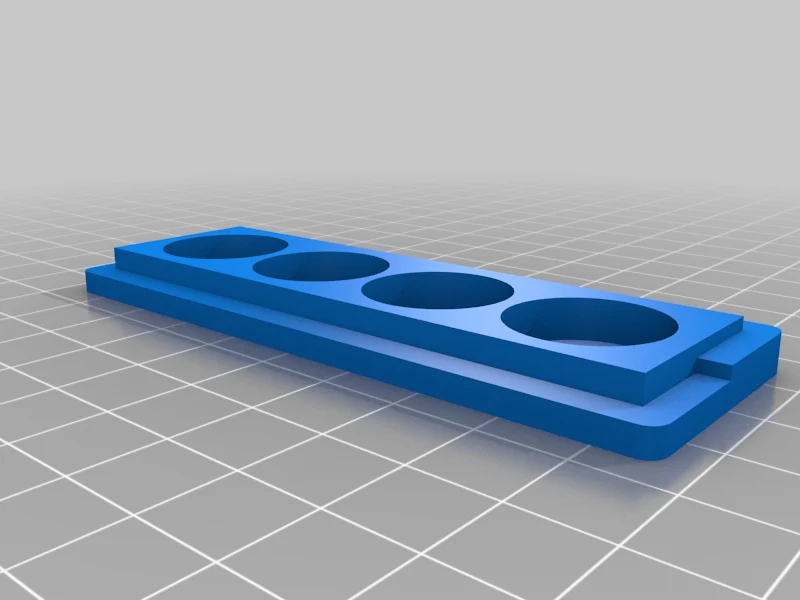

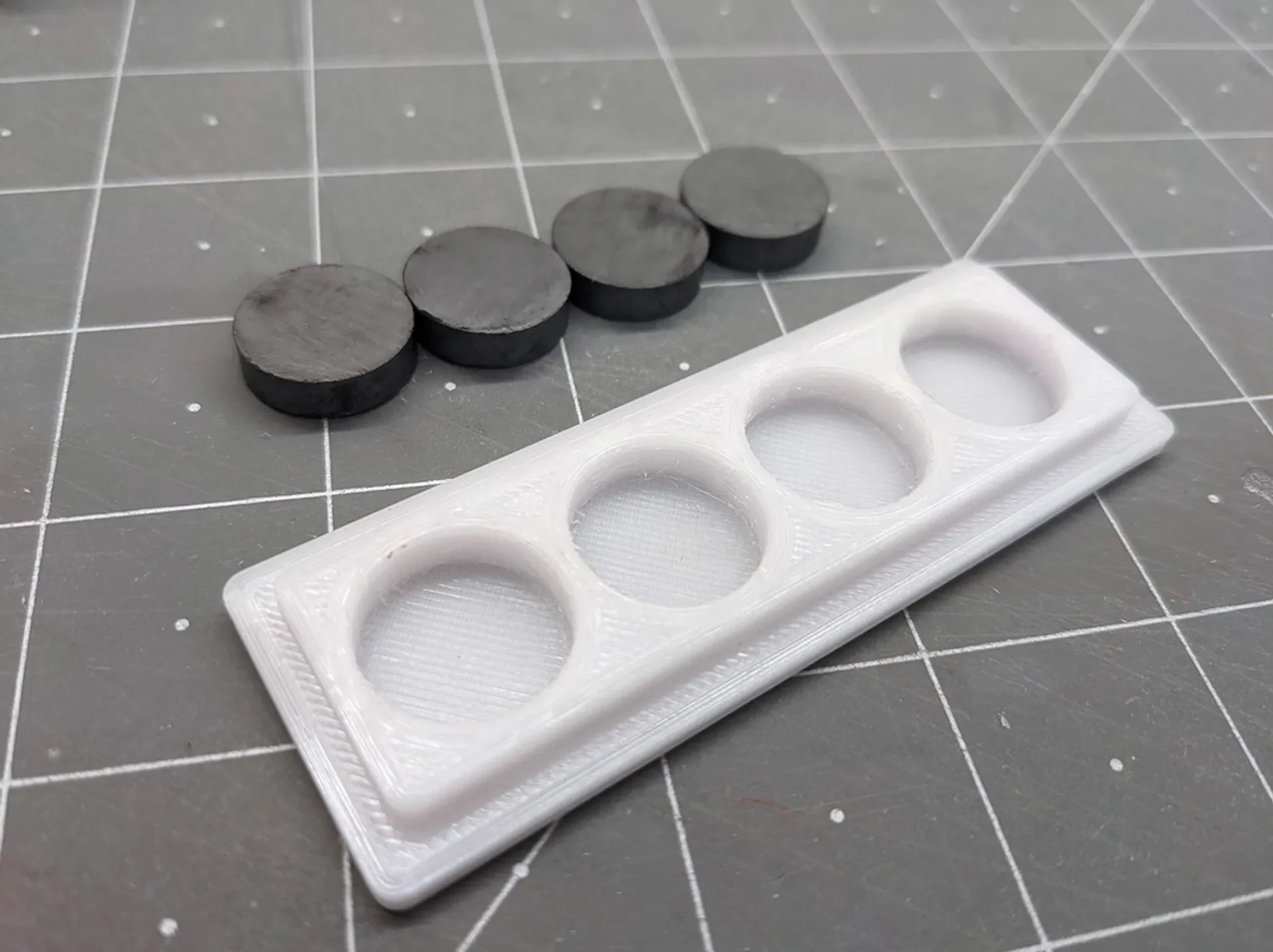

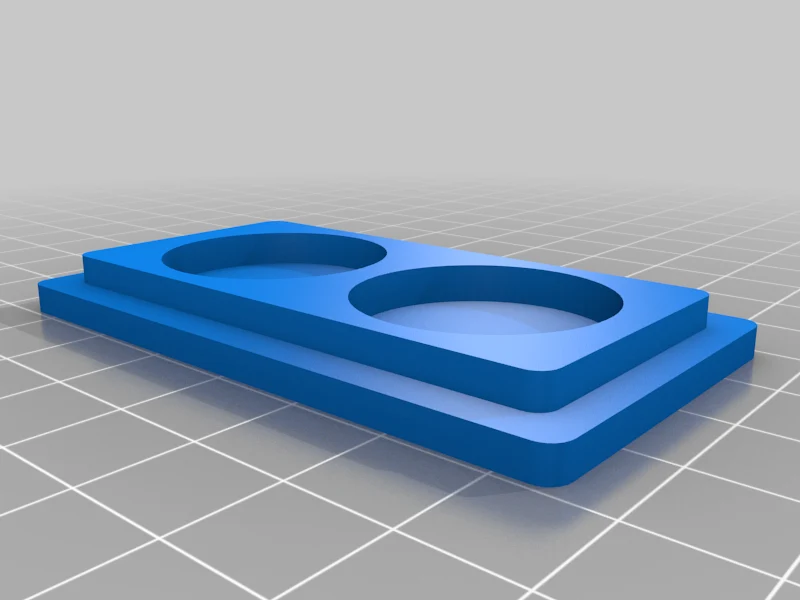

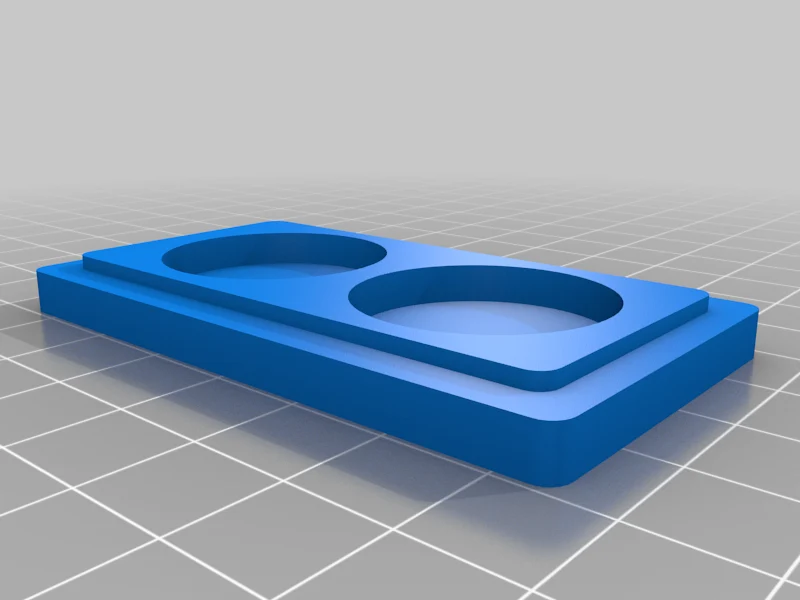

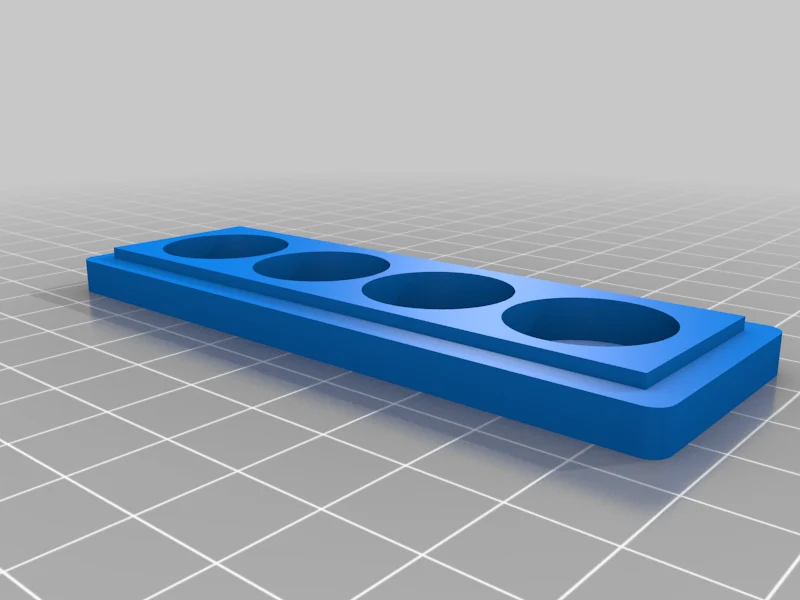

Они предназначены для круглых керамических магнитов диаметром 18 мм и 25 мм. Их высота составляет 6,5 мм, поэтому лазерная головка должна иметь возможность свободно перемещаться над ними, ни во что не задевая. Например, мой лазер установлен на высоте 6 мм над материалом. Они выходят на 3,5 мм над материалом, поэтому между держателем и лазерной головкой остается зазор 2,5 мм.

Никаких поддержек не требуется.
