Нижняя панель из ворона с магнитными зажимами и петлями.....
Привет всем,

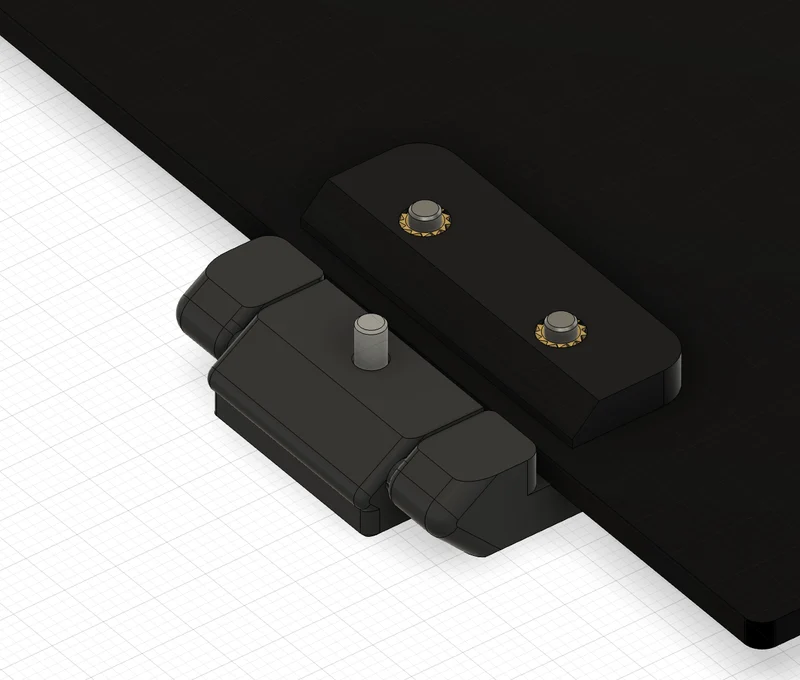

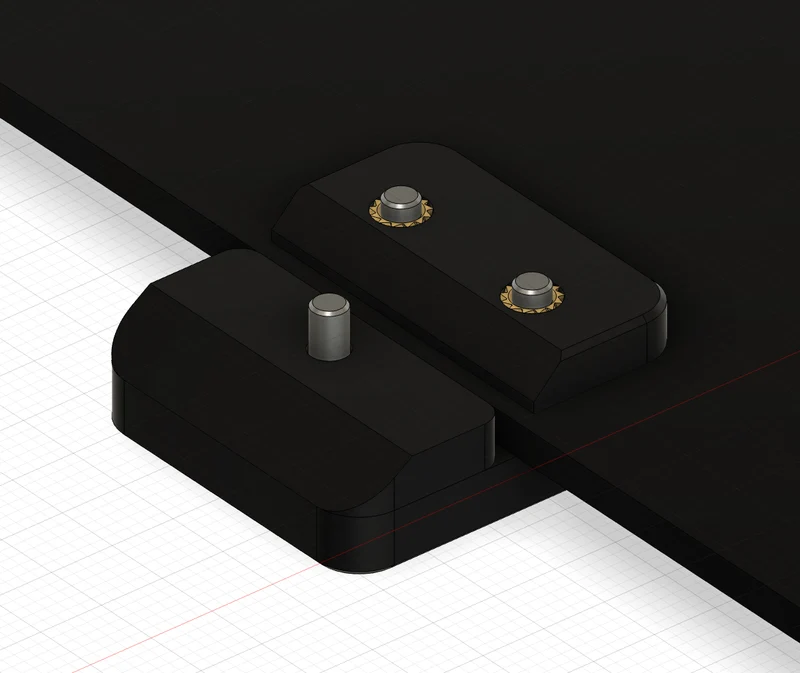

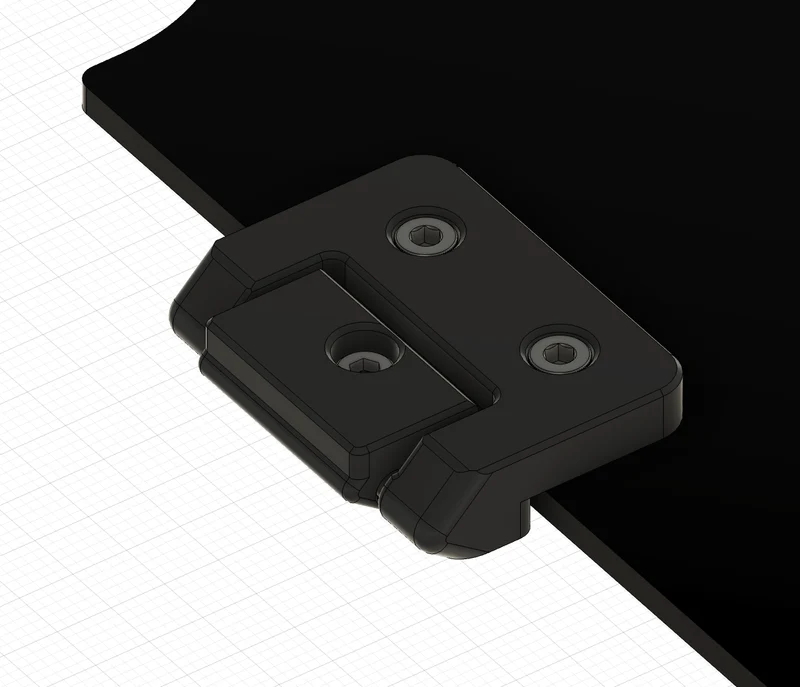

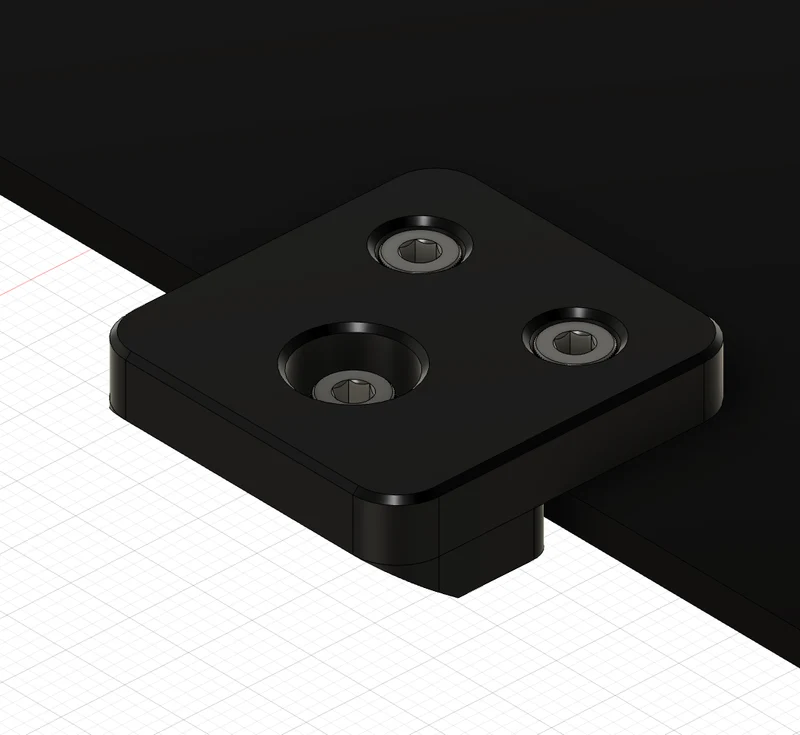

Я вроде как покончил с тем, чтобы каждый раз откручивать 6 болтов для доступа к отсеку электроники моего Voron 2.4. Я разработал магнитные зажимы, но мне нравится, как они открываются с помощью петель, поэтому петли есть. Однако мне не нравится использовать только тип VHB для любой панели моего Ворона, поэтому я сделал панель сэндвичем :D между двумя частями, используя болты М3. Да, придется сверлить панель.
Меня вдохновил этот мод от Hernsl, но я просто вдохновился тем, что проектирую все с нуля, внося в него свои изменения.
Вы можете использовать верхнюю часть зажимов и петель в качестве направляющей для сверления, но выравнивание является проблемой. Чтобы решить эту проблему, прикрепите магниты к соответствующим частям, затем прикрепите их к юбкам, выровняйте панель по верхним частям и тщательно отметьте отверстия.

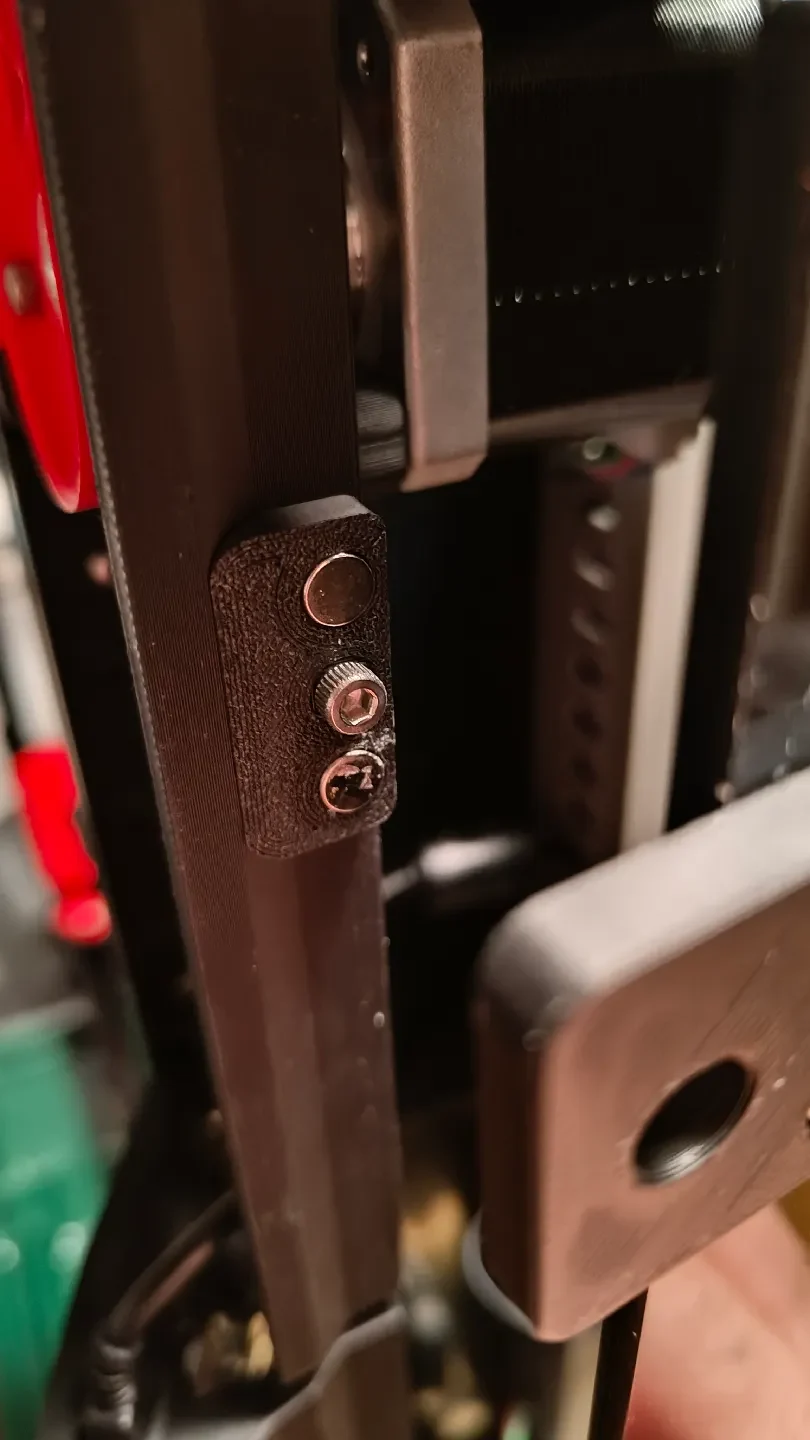

М3 ��а юбке намеренно выпирают, это как бы помогает выровнять боковые фиксаторы дверей.
Лучший способ сверлить акриловую панель — использовать сверла для сверления металлов, что-то вроде этого. Вам понадобится бит М3. Что касается сверления акриловых листов, вам может помочь видео Isik's Tech.
Вот список деталей, которые вам понадобятся;
6 x M3x8 SHCS (существующие болты для установки на юбку)
12 х М3х10 ШКС
12 термофиксирующих вставок M3 глубиной 4 мм
Неодиевый магнит 16 x 6 x 3 мм (N35 должно быть достаточно)
Необязательно: тип VHB, если хотите.

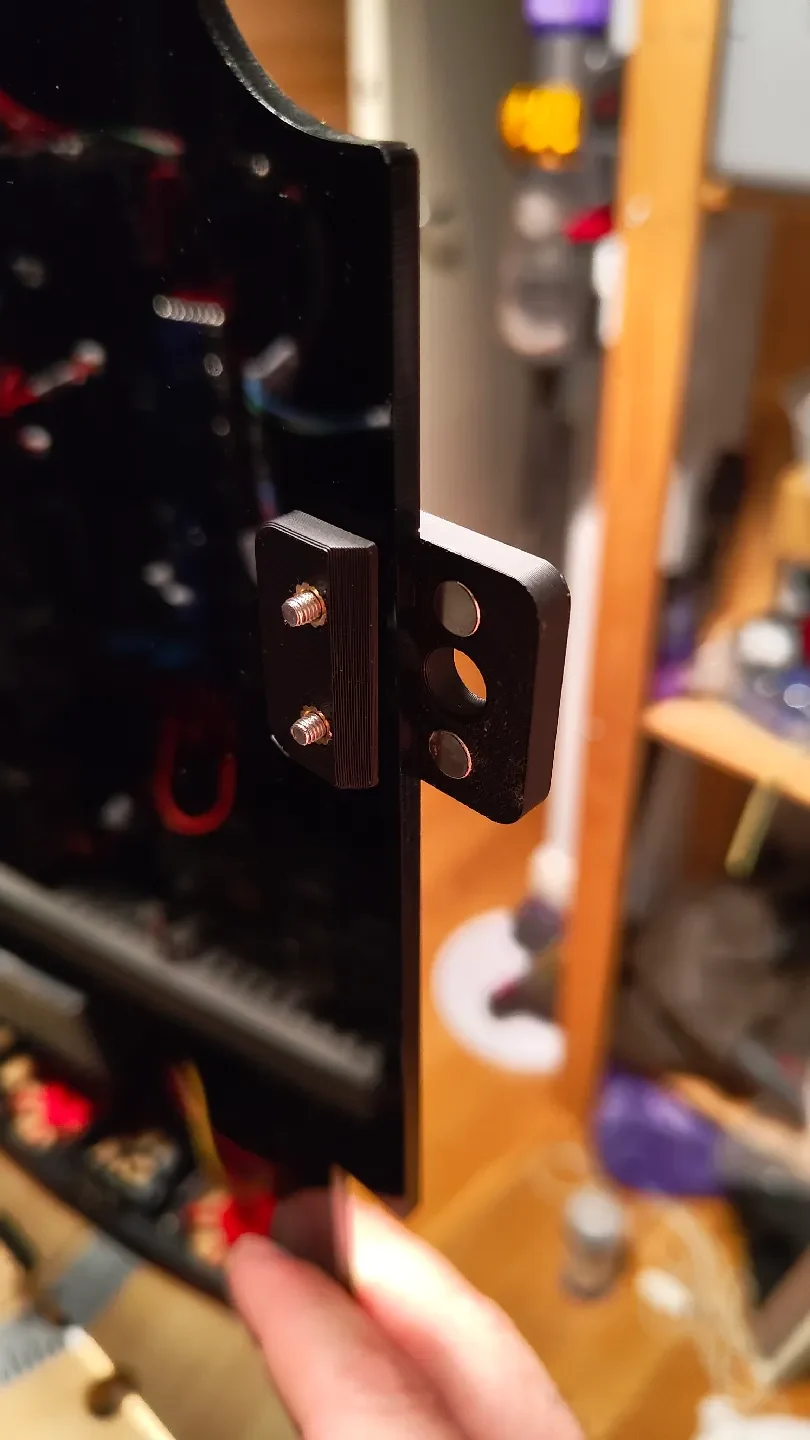

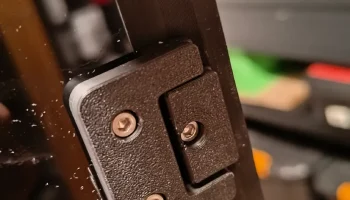

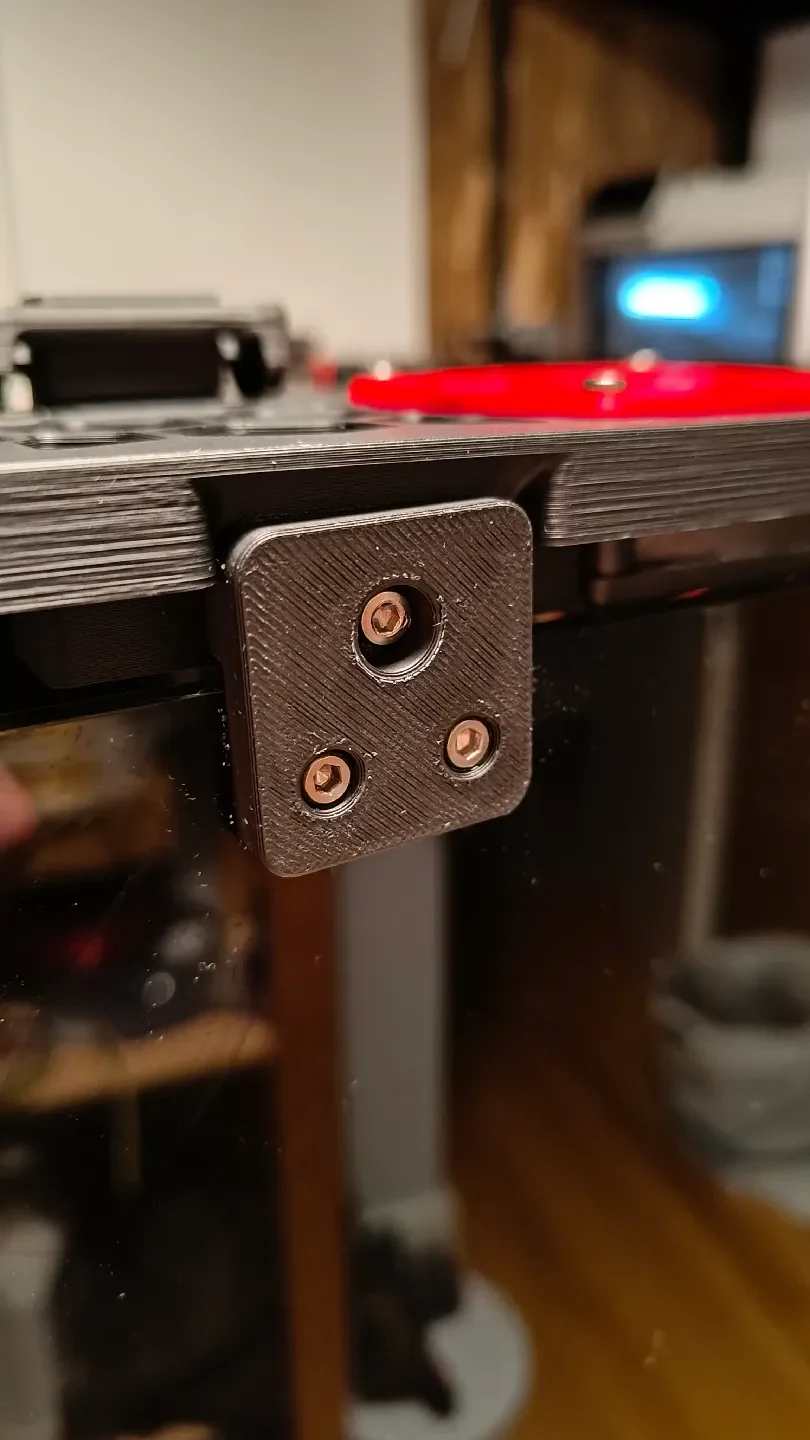

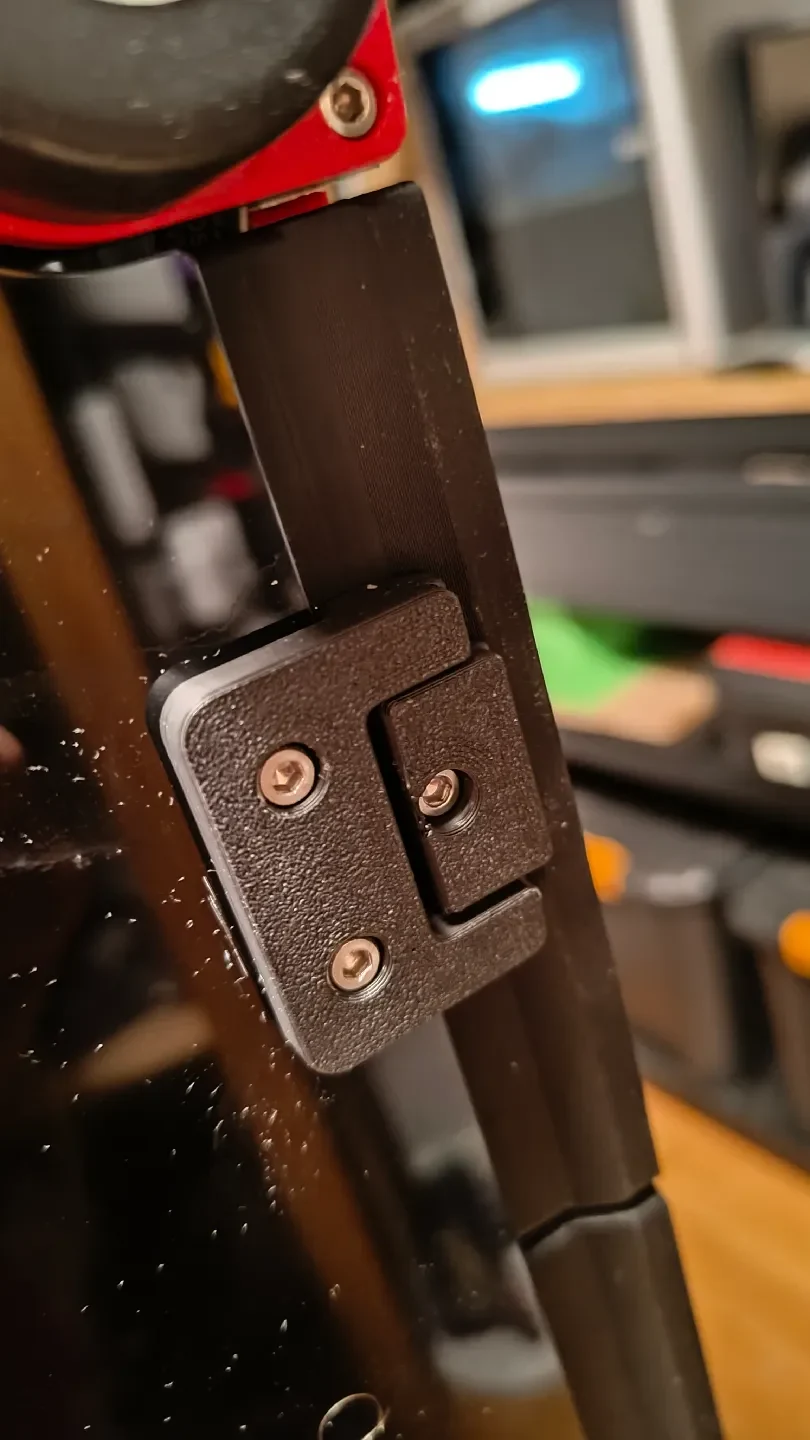

Вот прикладная версия, извините за мое ужасное умение работать с камерой.
