Устройство для намотки магнитной проволоки......

Примечания:

Подшипники стандартного размера 608-ZZ (я использовал такие)
Резьба, напечатанная на 3D-принтере — M14x2, класс 6H, правая.
Магнитный бизнес для подсчета совершенно необязателен.

Сборка:

Распечатайте все детали, склейте пластины вместе горячим способом.

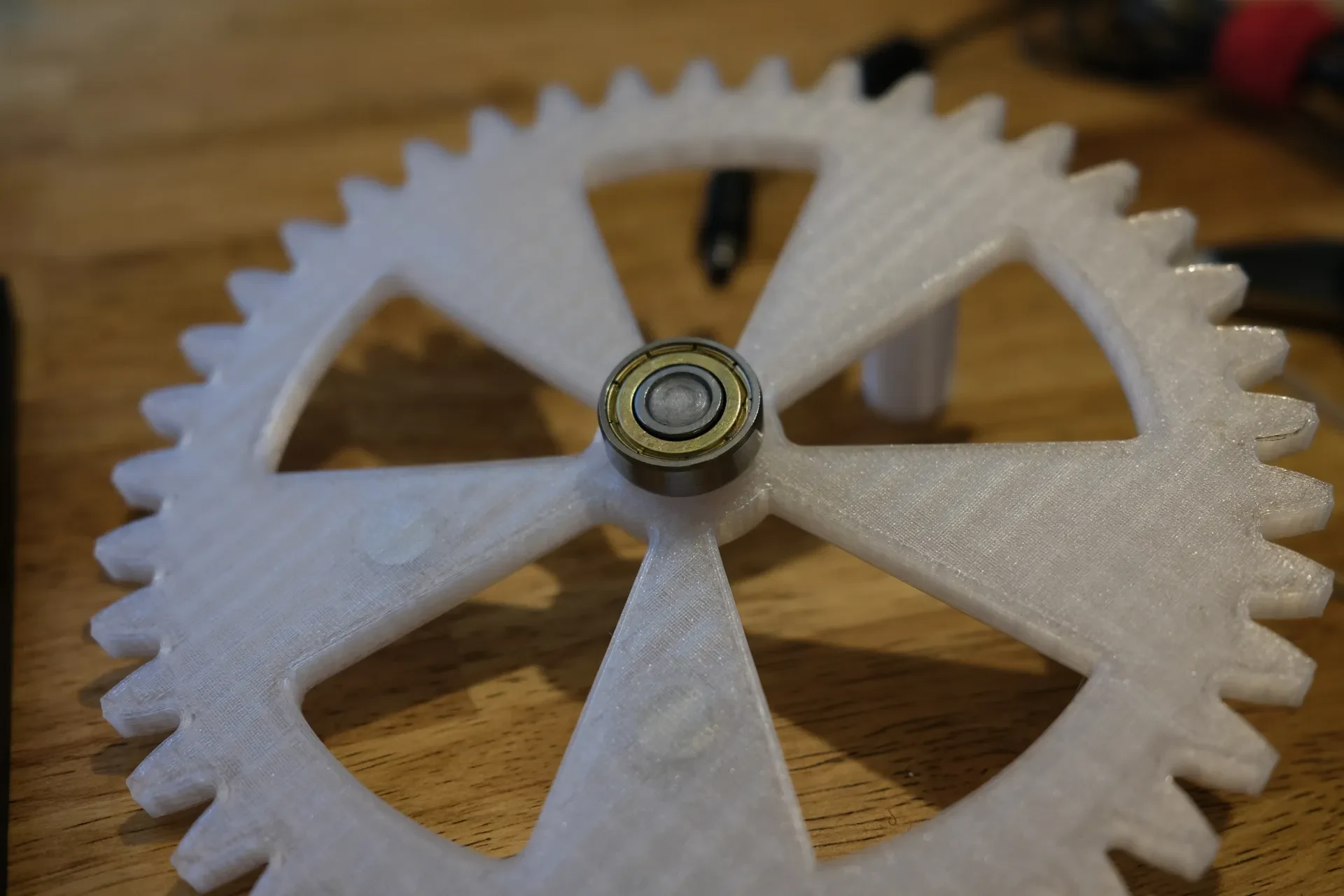

Закрепите подшипники на стойках каждой детали, вставьте в пластину.

Рекомендуемое использование:

Используйте 2 винта на маленьком слуховом аппарате, чтобы закрепить все, на что вы наматываете.
Создан новый держатель катушки с проволокой, который подходит для всего, из чего вы наматываете (если вы не используете магнитную проволоку с катушкой того же типа).
Обратите внимание: вы можете полностью изменить конструкцию, чтобы исключить подшипники. У меня только что была связка, и я хотел их использовать (к тому же они тише)

Посмотрите это в действии здесь:

Код для датчика Холла, подключенного к Raspberry Pi Pico:

Я использовал CircuitPython. Это не чисто, а просто для справки, если вы хотите сделать что-то подобное.

импортная доска
импортный бизнес
время импорта
из импорта digitalio DigitalInOut, Direction, Pull
из аналога импорта AnalogIn
из adafruit_ht16k33.segments импортировать Seg7x4
импорт TM1637

# Датчик
# mag = Аналоговый вход(board.GP26)
mag_dig = DigitalInOut(board.GP17)
mag_dig.pull = Тянуть.ВНИЗ
mag_dig.direction = Направление.ВХОД

# Дисплей
CLK = плата.GP1
DIO = плата.GP0
дисплей = TM1637.TM1637(CLK, DIO)

#кнопка
btn = DigitalInOut(board.GP16)
btn.pull = Тянуть.ВНИЗ

светодиод = DigitalInOut(board.LED)
светодиод.направление = Направление.ВЫХОД

счетчик = 0

магВалПрев = Истина
светодиод.значение = Истина
display.number(счетчик)

пока правда:

# print(f«Dig: {mag_dig.value}»)
#print(f«Аналоговый: {mag.value}»)

если не mag_dig.value и magValPrev имеет значение True:
счетчик = счетчик + 1
display.number(счетчик)

если значение btn:
счетчик = 0
display.number(счетчик)

magValPrev = mag_dig.value
#print(f«значение кнопки: {btn.value}»)
время.сон(0.02)
