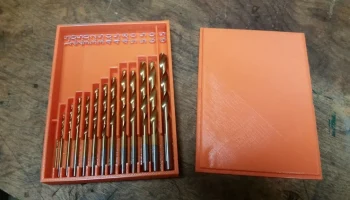

Держатель метрических сверл и магнит......

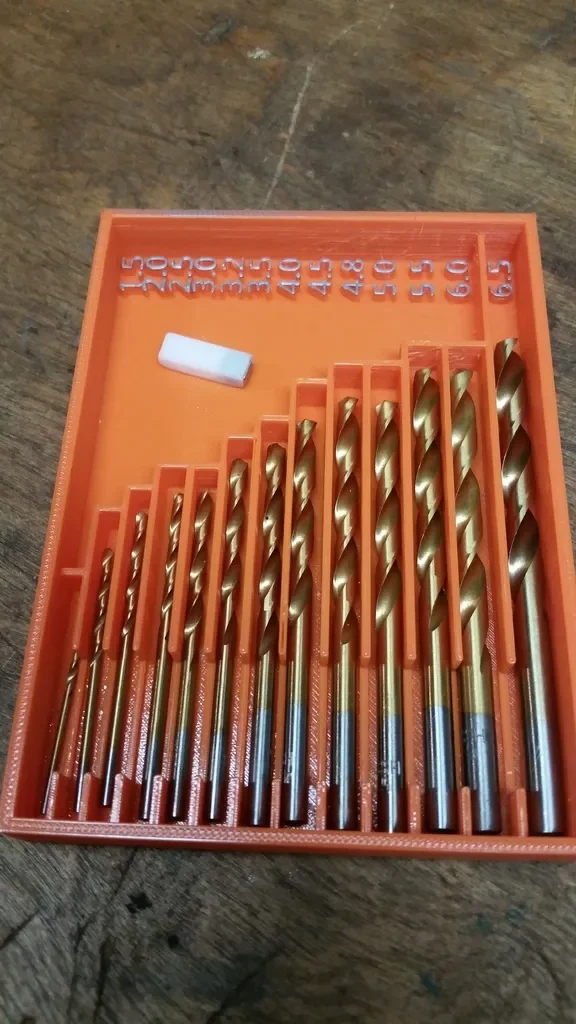

Я купил эти метрические титановые сверла из 13 частей на Amazon, https://www.amazon.com/gp/product/B00M4U3Y34/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1, но случай, с которым они пришли, был не таким уж хорошим. Петля была треснута, поэтому она не оставалась закрытой, а этикетки для каждого размера сверла очень трудно прочитать. Вместо того, чтобы пытаться починить петлю и сделать ее, вероятно, не последней, я решил использовать «Настраиваемый держатель для дрели» от joaquinfq. Это позволило мне создать футляр, в котором хорошо удерживаются сверла.

Я импортировал файл, выведенный настройщиком, и добавил числа, обозначающие размер каждого сверла.

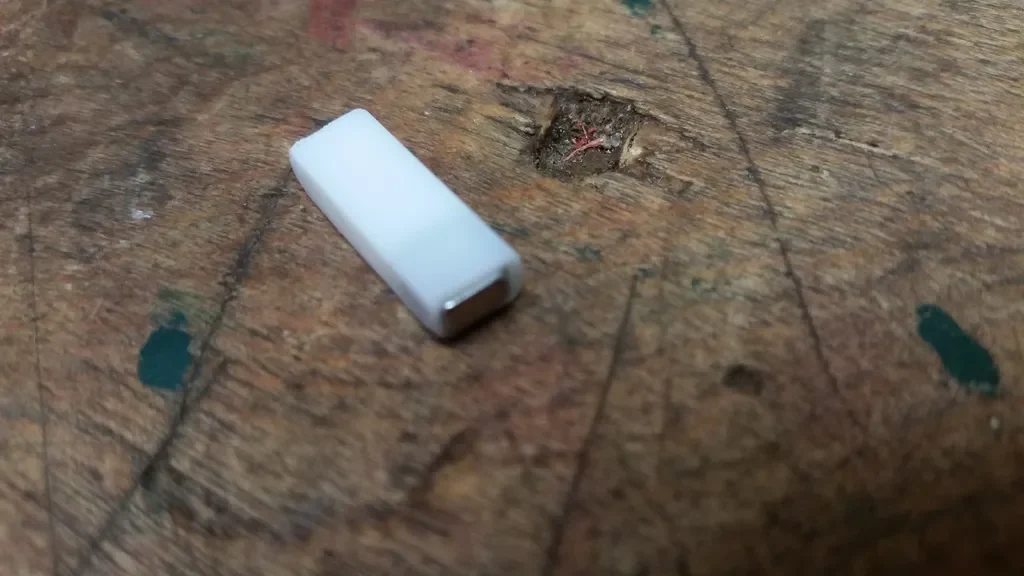

Я также делаю небольшой захват, который удерживает магнит. Некоторые сверла маленькие, поэтому их трудно извлечь. В захвате находится квадратный неодимовый магнит размером 5х5х3 мм. �� купил свой в Wish (https://www.wish.com/c/54acfc554274a22214c95a6e).

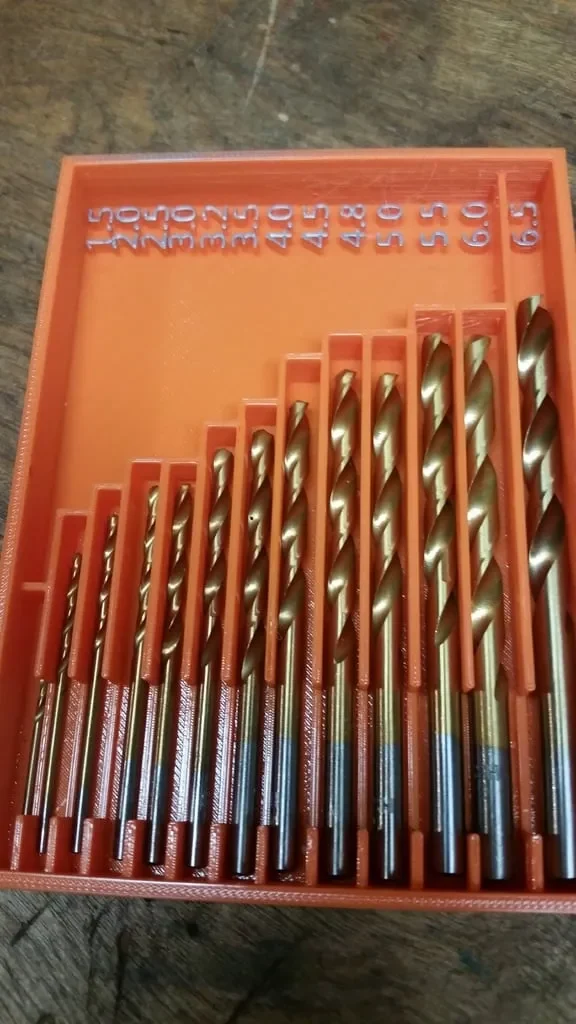

Затем я взял шулер серебристого цвета и раскрасил верхнюю часть каждой цифры, чтобы они выделялись немного больше.

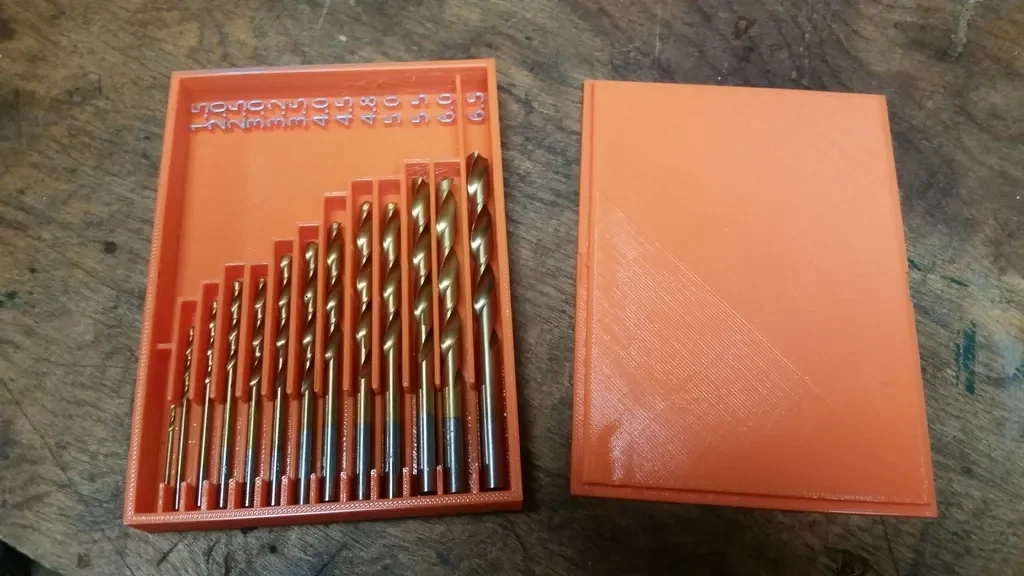

Поначалу крышка была тугой, но теперь она немного ослабла, поэтому я просто использую резинку, чтобы все это было надежно закреплено. Не знаю, поверил бы я крышке, даже если бы она была плотной.

Нить — оранжевая Hatchbox: https://www.amazon.com/gp/product/B00J0EE1D4/ref=od_aui_detailpages00?ie=UTF8&psc=1

редактировать: я включил держатель сверл по дереву для pimar3D. Он хотел внести некоторые изменения, чтобы коробка вмещала размеры 3 x 62 мм, 4 x 75 мм, 5 x 86 мм, 6 x 92 мм, 7 x 110 мм, 8 x 117 мм, 10 x 134 мм, 12 x 152 мм, 14 x 170 мм.

Настройки печати

Бренд принтера:

Ванхао

Принтер:

Дубликатор Wanhao i3 V2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Примечания:

Граббер я напечатал с разрешением 0,1, потому что он небольшой. Это тоже было напечатано без плота.

Я повернул захват так, чтобы открытый конец был обращен к охлаждающему вентилятору, чтобы пластик не упал.

Пост-печать

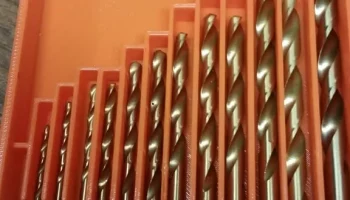

Поместите каждое сверло в соответствующее место.

Вставьте квадратный неодимовый магнит (5 x 5 x 3 мм) от Wish (https://www.wish.com/c/54acfc554274a22214c95a6e) и зафиксируйте его с помощью небольшого количества суперклея.

Как я это разработал

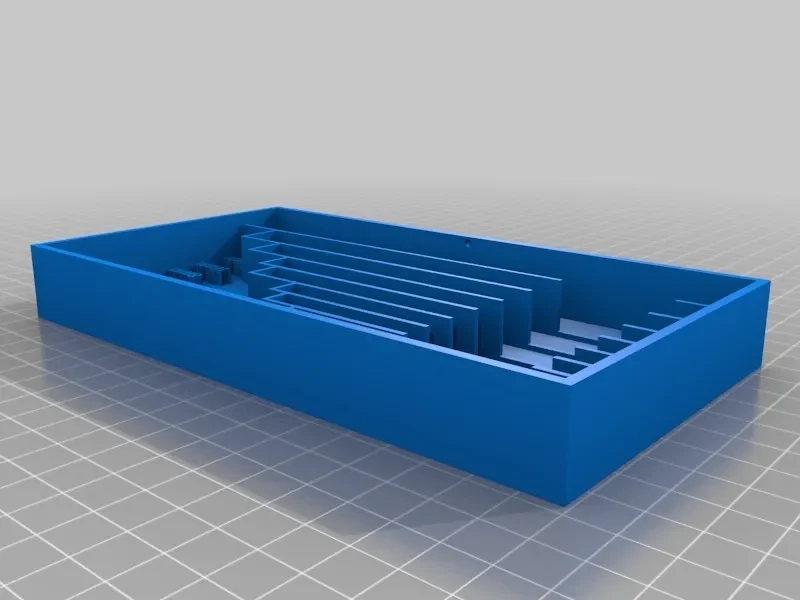

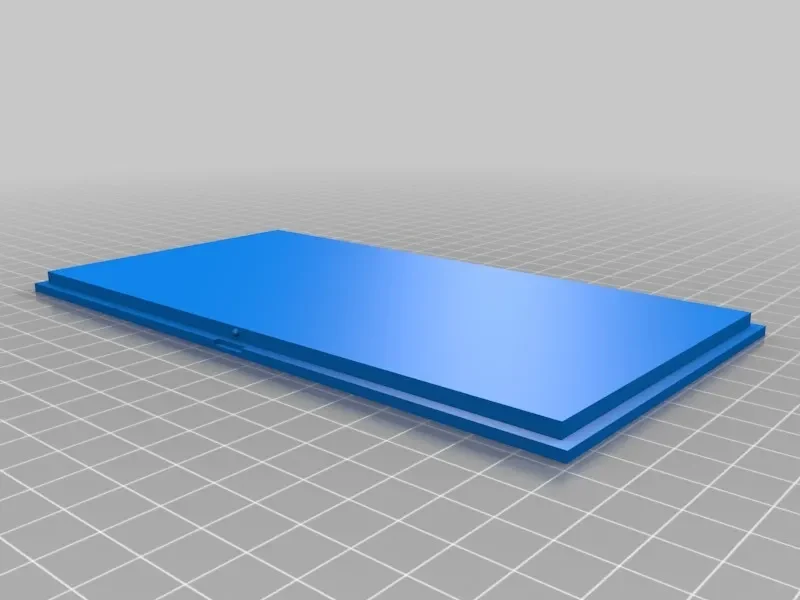

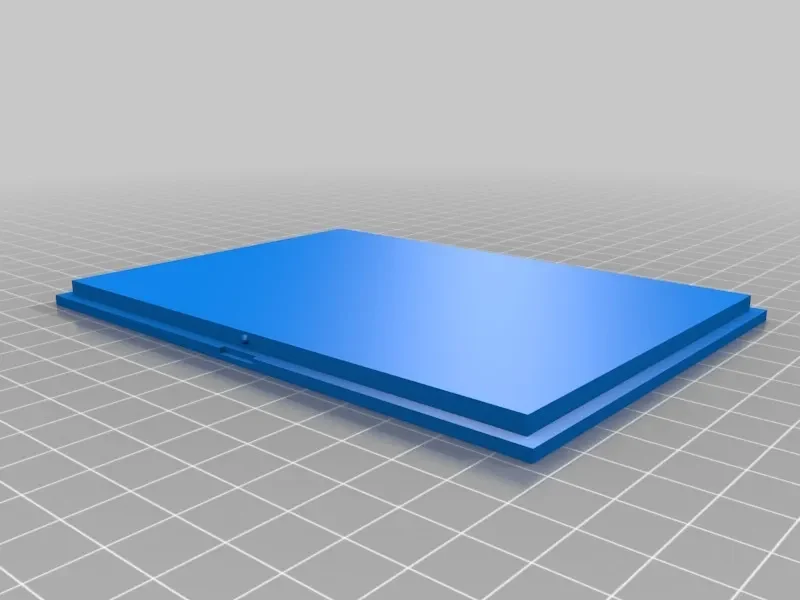

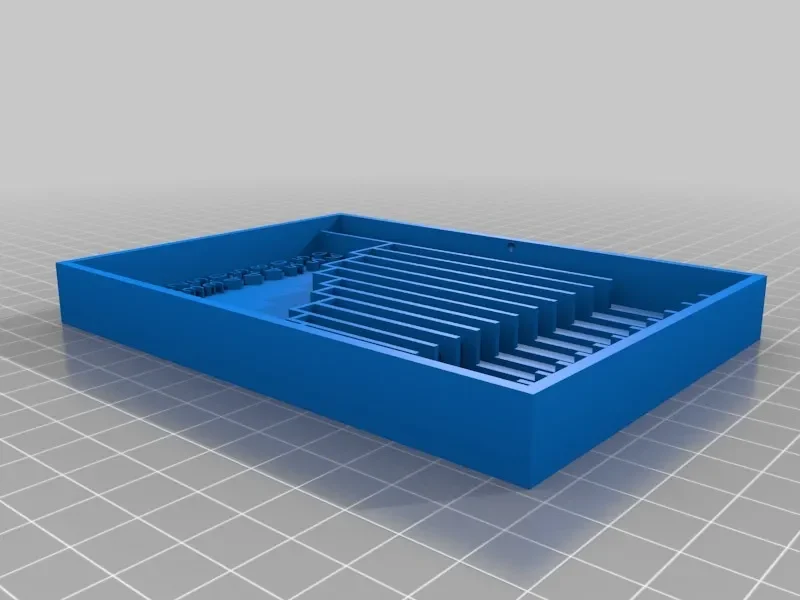

Для создания коробки и крышки я использовал файл Customizable Drill Holder от joaquinfq. Затем я импортировал поле в TinkerCAD, чтобы добавить числа для размера сверла.

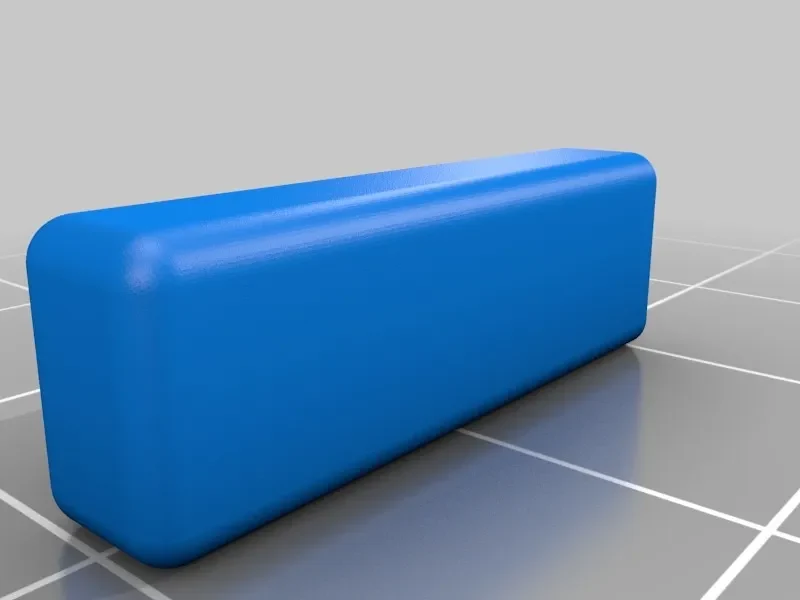

Я создал граббер в Fusion 360.

Категория: Держатели и коробки для инструментов
