Магнитная развертка

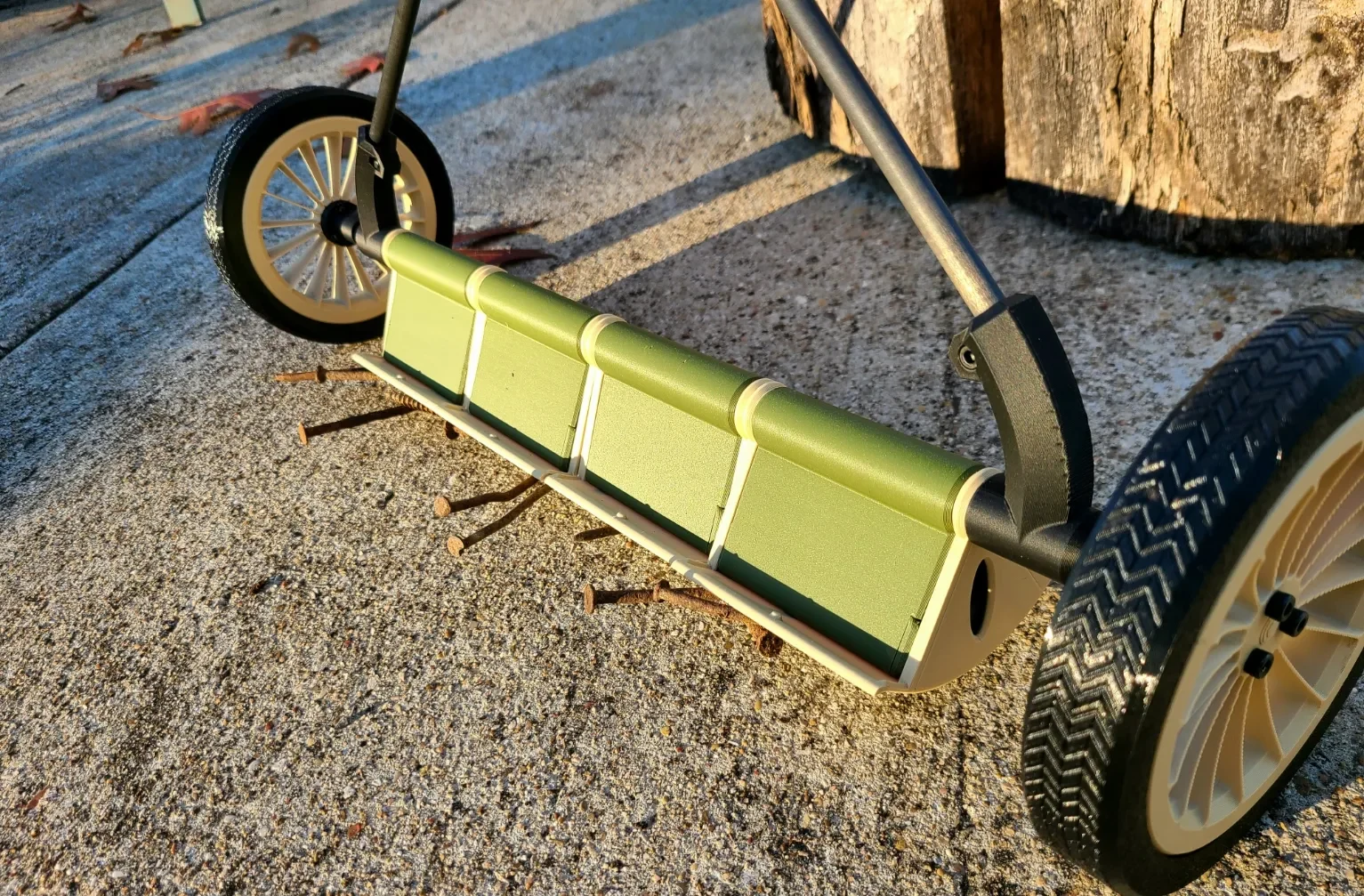

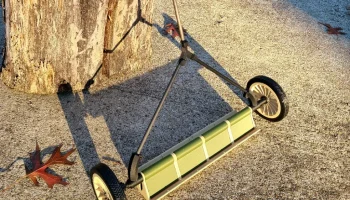

Я спроектировал и построил эту магнитную подметальную машину, чтобы справиться с пугающим количеством старых гвоздей и шурупов, разбросанных по моему заднему двору и дому. Собрав несколько фунтов вручную, просто прогуливаясь и осматриваясь, я превратил это в дизайнерскую задачу: смоделировал и напечатал на 3D-принтере инструмент, который поможет бороться с потоком нежелательных черных металлов.

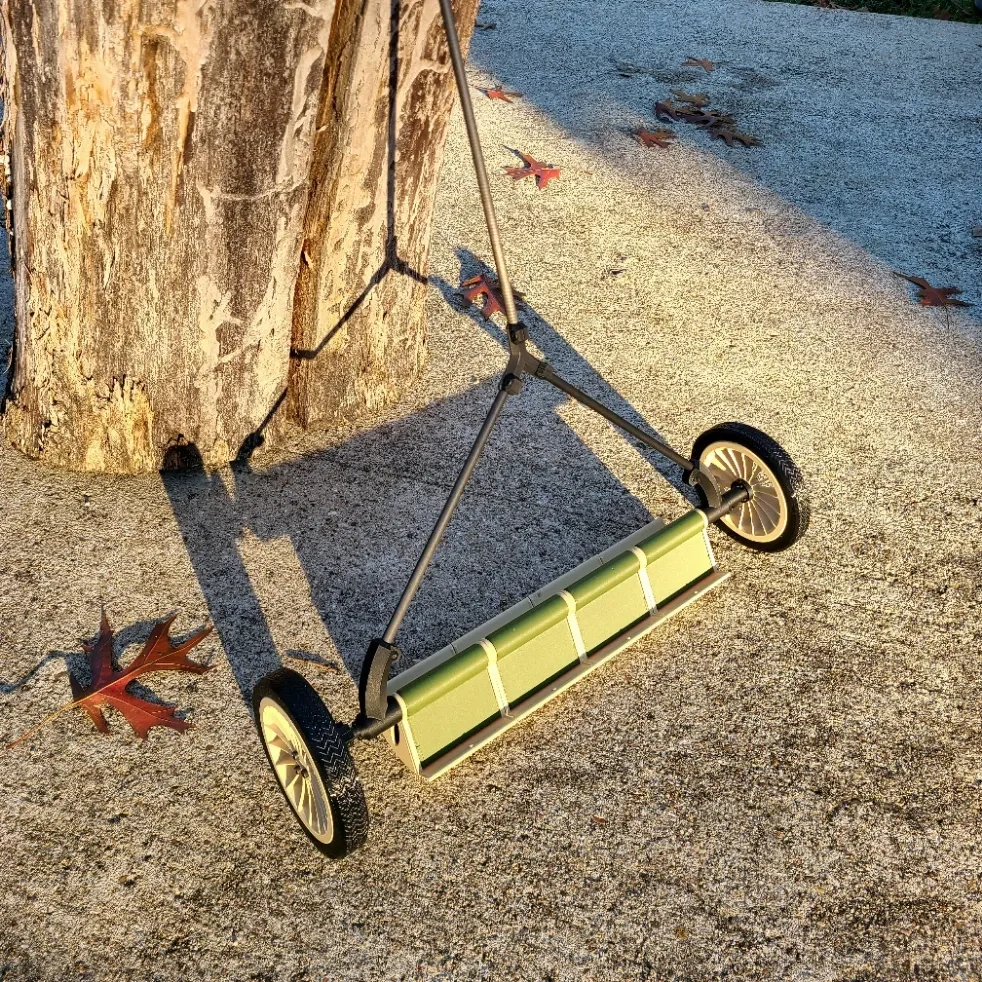

К сожалению, эта история не является историей звездного успеха. Хотя магниты моего отважного маленького подметально-уборочного автомобиля сильны, его внедорожные качества… слабы. Густая трава или неровная местность заставляют магнитные корзины подпрыгивать вверх, делая его беспомощным. Но на относительно гладкой поверхности, например в цехах, мощеных поверхностях или дворах, где нет джунглей, он работает как чемпион.
Хотя он и не отвечал моим конкретным потребностям, у этого дизайна все еще есть потенциал проявить себя в подходящей среде. Если вы ищете способ расчистить полы в мастерской или привести в порядок гладкие, подверженные мусору участки, этот унылый маленький каток может найти применение в вашей службе. Или, может быть, тебе просто нужны его диски… Я оставляю его судьбу тебе.
Детали дизайна:

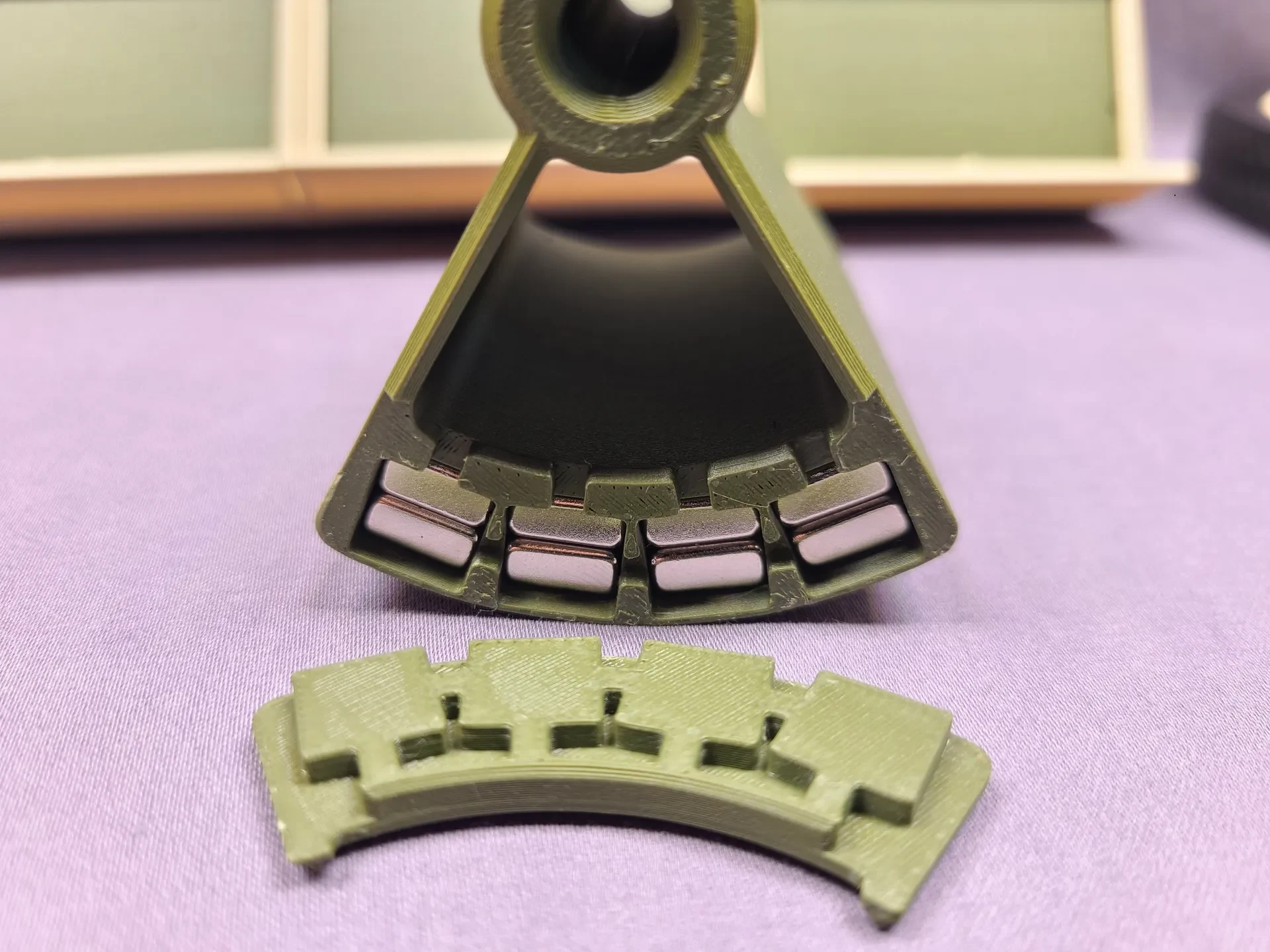

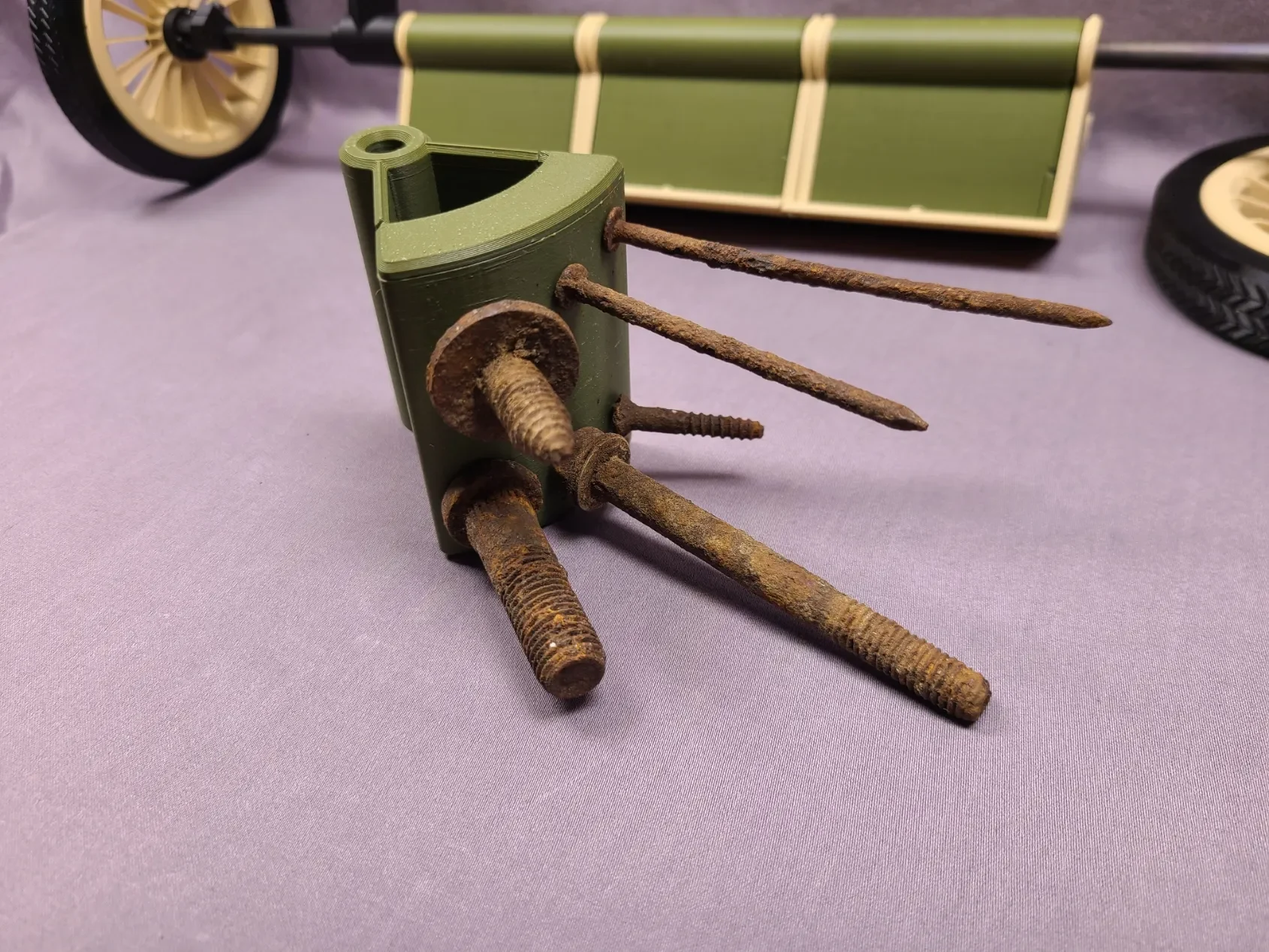

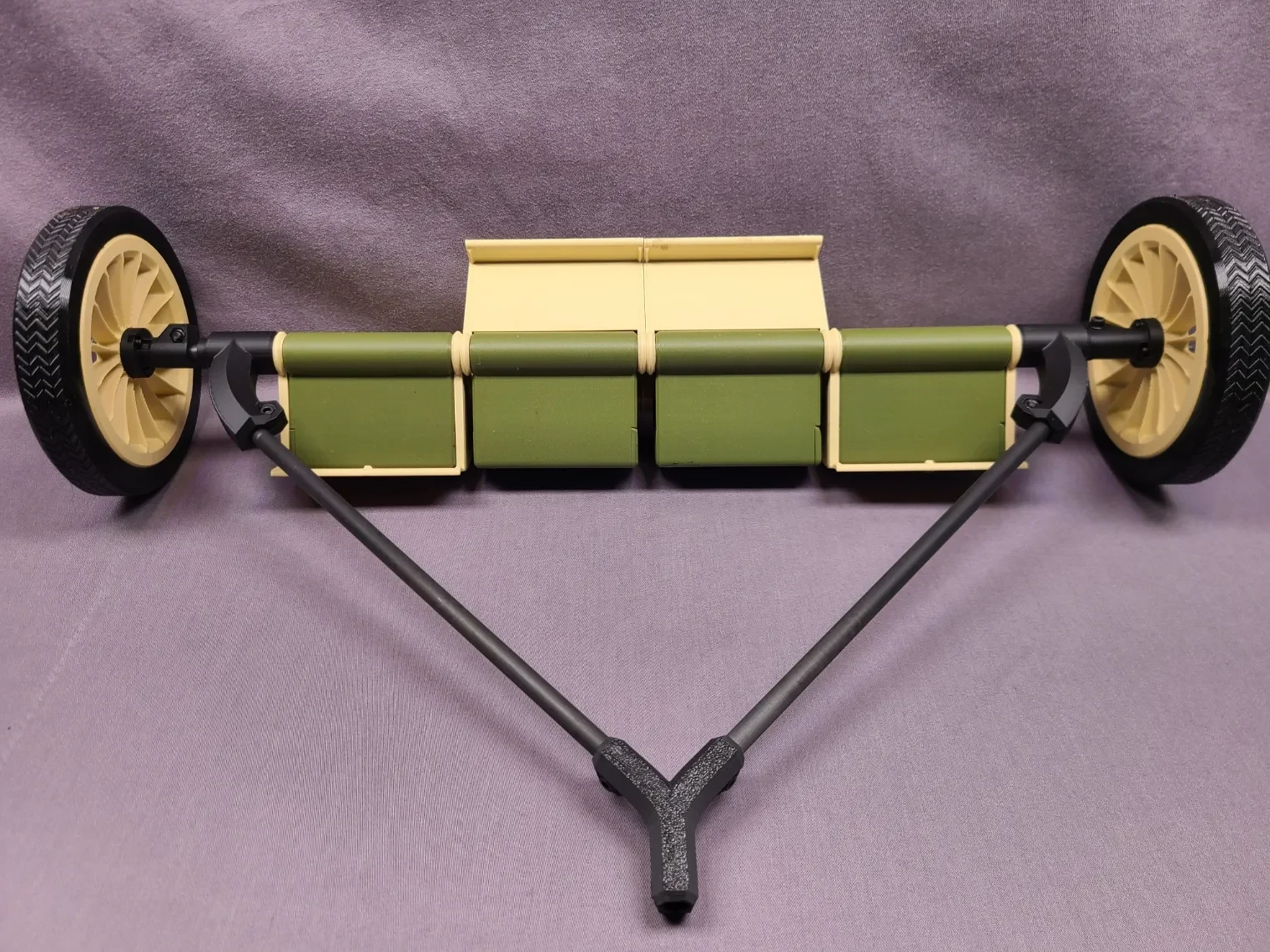

Магнитные клинья: каждый зеленый клин содержит восемь стержневых магнитов размером 60x10x5, заключенных в магнитную корзину. Такая конструкция защищает магниты, сохраняет их в чистоте и позволяет клину сворачиваться и выдвигаться, оставляя после себя собранный металлический мусор.

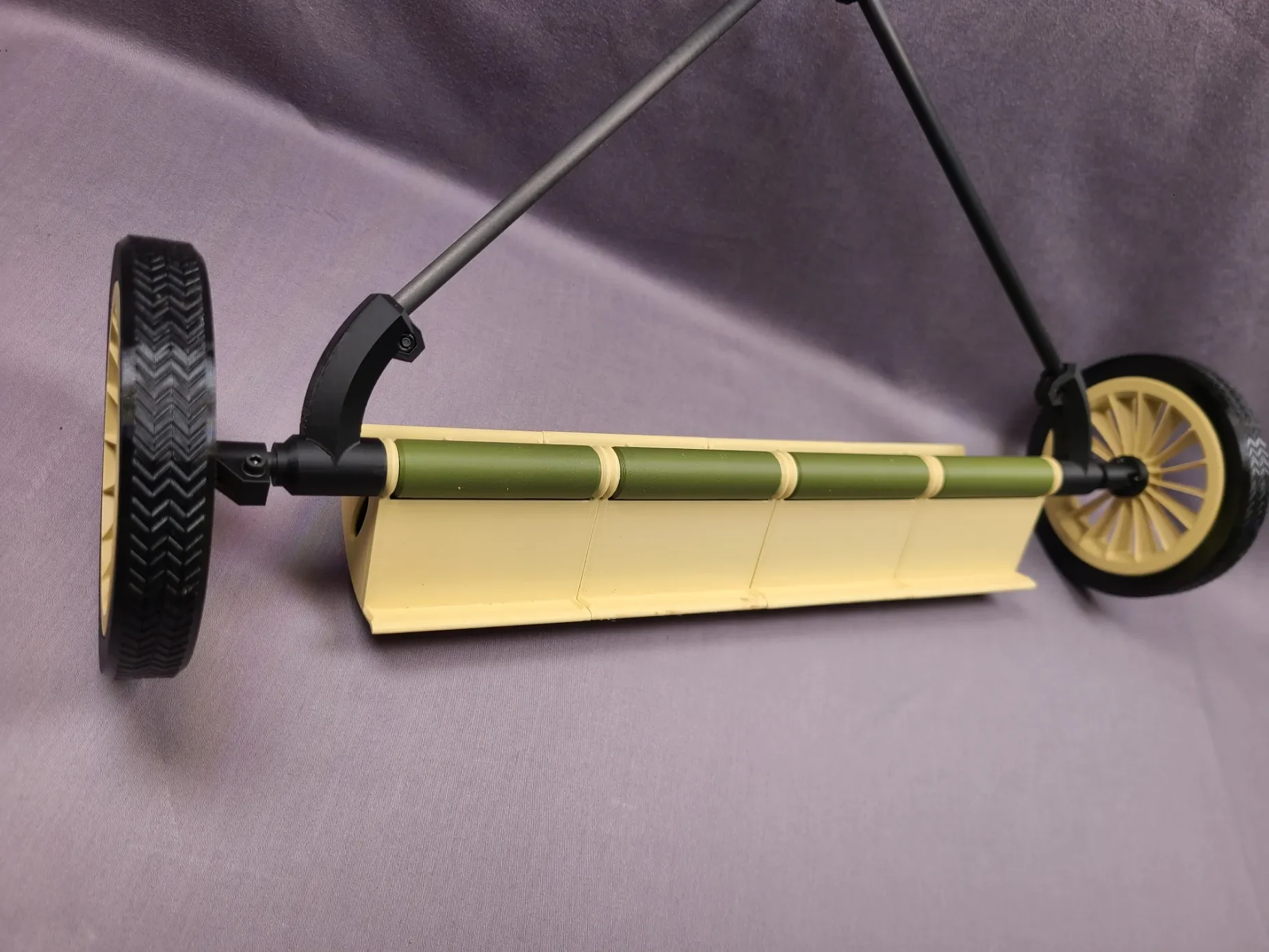

Вращающийся механизм: клинья установлены на карбоновом валу (старом валу стрелы), что обеспечивает плавное и свободное вращение.

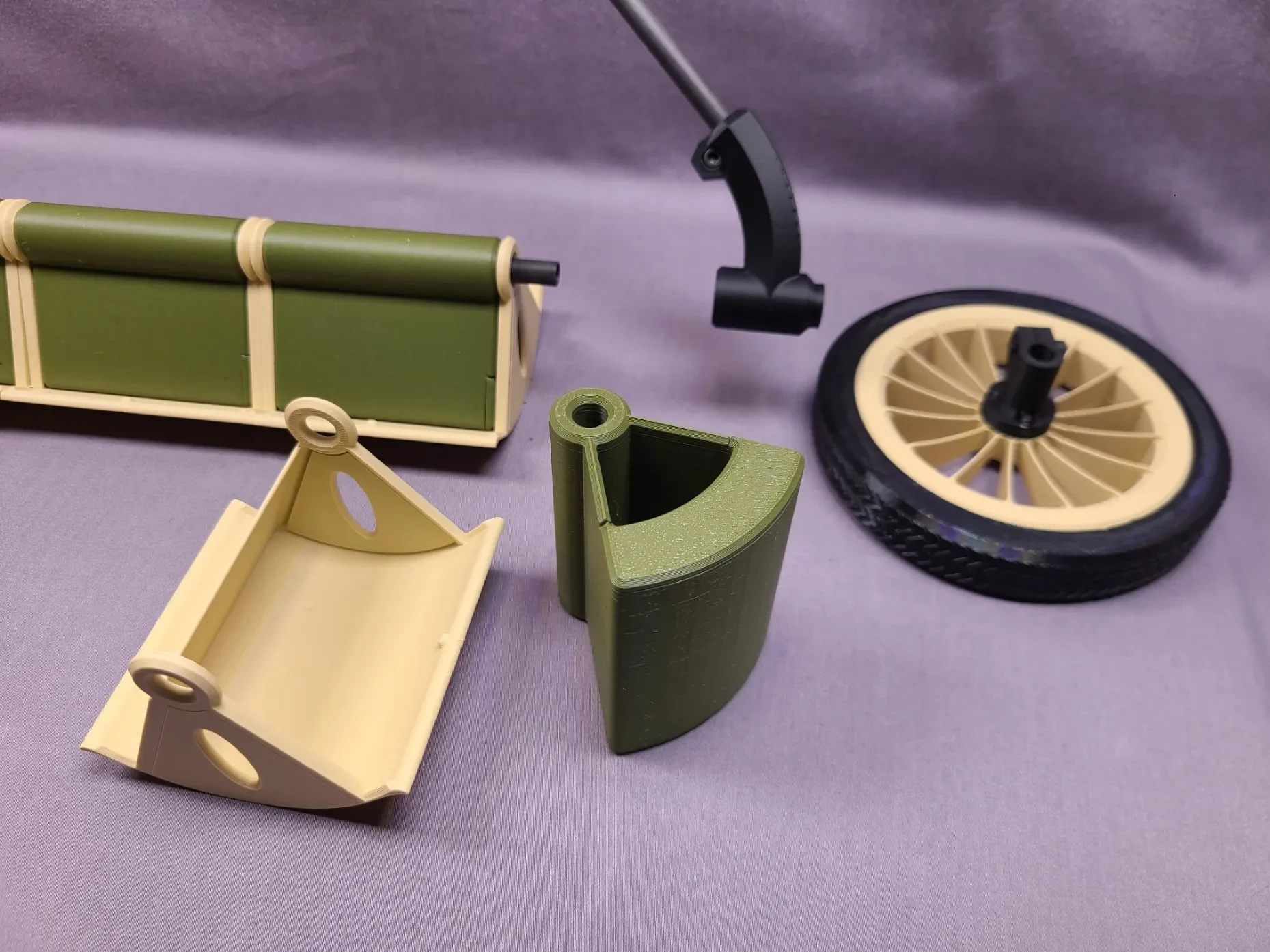

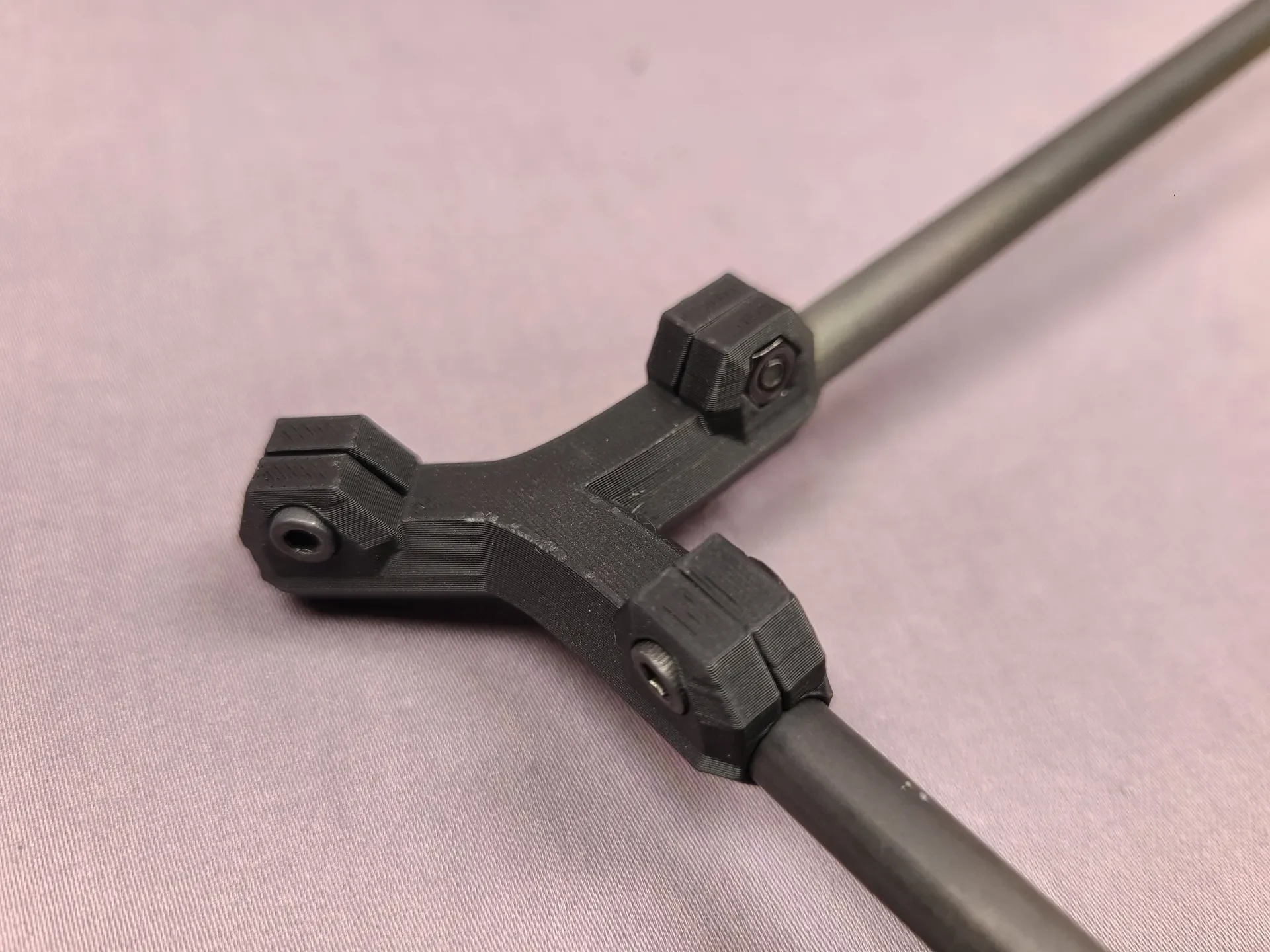

Толкатель и соединители: система различных напечатанных на 3D-принтере соединителей и трубок образует раму и нажимную ручку.

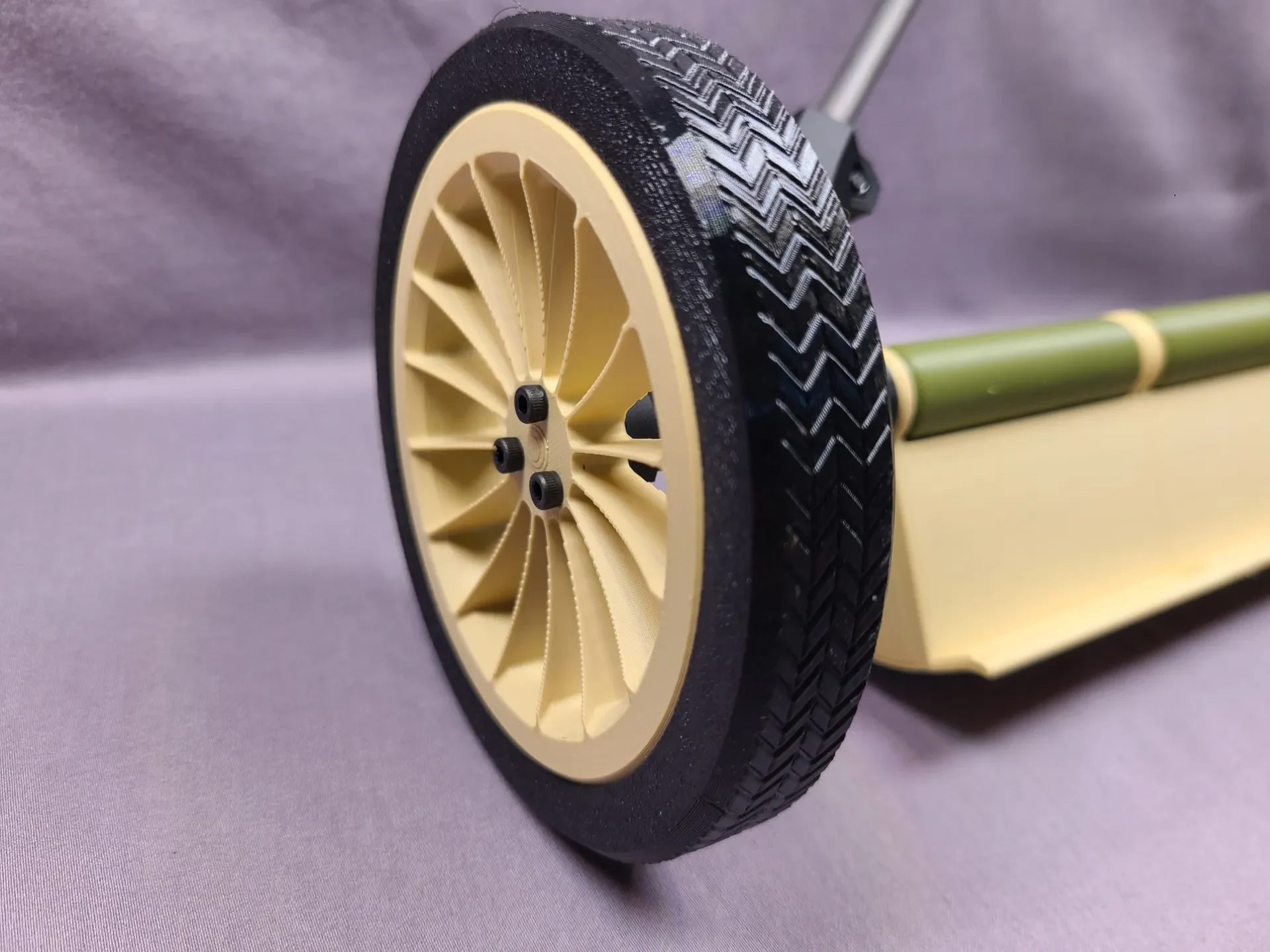

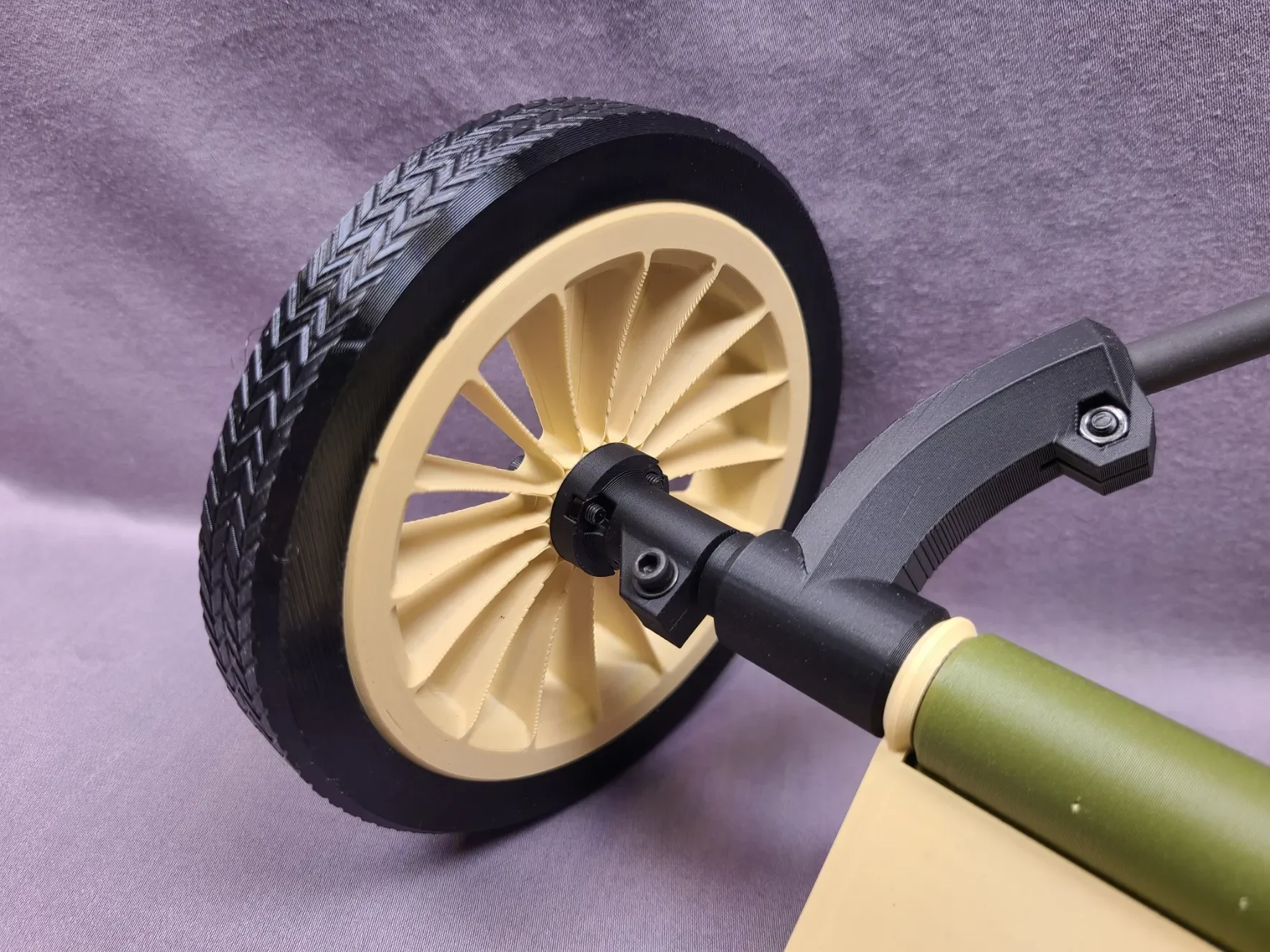

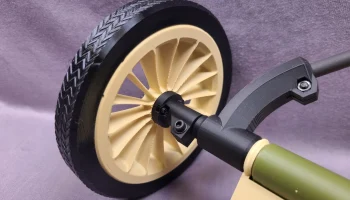

Колеса, напечатанные на 3D-принтере: колеса напечатаны из PLA с шинами из ТПУ, которые прижимаются к ободам. Они прикреплены к центральному валу с помощью ступиц, напечатанных на 3D-принтере.
Детали, не напечатанные на 3D-принтере:
32 стержневых магнита 60x10x5 мм (легко можно использовать только половину этого количества)
Ассортимент болтов М3 6-16мм (это был из ассортиментной упаковки метизов)
