Магнитная карта

На этих выходных я сделал специальный магнитный инструмент для своего 3D-принтера. К сожалению, я забыл о правиле «противоположности притягиваются» для магнитов (это естественный факт!) и расположил все четыре магнита одинаково. Это был провал. Но неудача в обучении!

Чтобы вставить магниты, я использовал чехол для iPad, который является магнитным и поляризованным. Это здорово, если вы хотите, чтобы все магниты были одинаковыми. К счастью (это должно быть слово?), иногда вам нужно, чтобы магниты были направлены в противоположные известные направления в детали.

Введите Магнитную Карту!

Во-первых, я не думаю, что магнитную карту следует использовать с маленькими магнитами. Я думаю, что следует использовать магнит большего размера (12 мм или больше, толщиной 4-5 мм?), но я не собираюсь рассказывать вам о вашем деле.

Если вы считаете, что вам действительно нужен магнит меньшего или большего размера в качестве эталонного магнита, просто дайте мне знать в комментариях ниже. Мне нужны две вещи: точные размеры вашего магнита, диаметр в мм и толщина в мм. Вероятно, вы хотите, чтобы оно было плотным и ровным, поэтому используйте функцию «компенсации отверстия X-Y» вашего слайсера, чтобы убедиться, что отверстие плотно захватывает магнит.

Я собираюсь использовать эту карту на коврике для крафта, поэтому я буду давить на коврик, а не на пустой воздух. Сначала я сделал карту такой же толщины, как и магнит (в данном случае первая была 1,6 мм, поэтому я сделал карту толщиной 1,6 мм), но она слишком тонкая, и магнит плохо удерживал отверстие. Поэтому я сделал карту немного толще, на 2,0 мм. Затем я понял, что мне нужен магнит немного большего размера и толще, поэтому я перешел на магнит диаме��ром 12 мм и толщиной 3 мм, который подходит лучше.

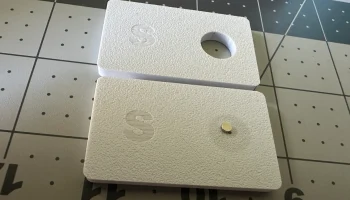

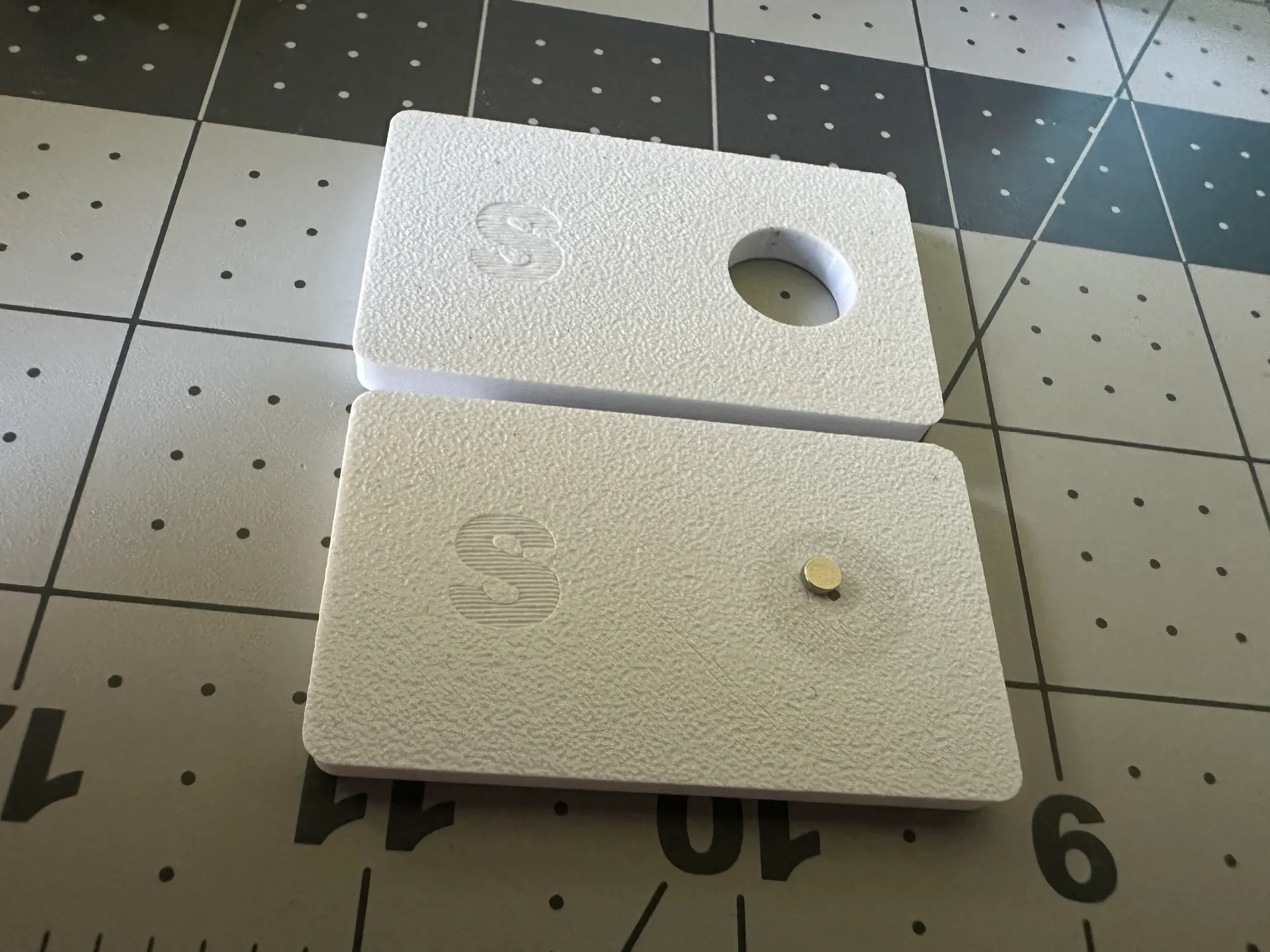

Если вам нужно, чтобы этот магнит оставался внутри, несмотря ни на что, даже если под картой или чем-то еще ничего нет, я включил версию с дном толщиной 0,2 мм, в которой только одна сторона магнита обращена вверх, а другая сторона магнита касается пластика.

Далее вы можете спросить себя: «Как вы определили полярность магнита, чтобы N был направлен вверх, а S — вниз?» Элементарно, мой дорогой Датсун! Загрузите приложение «Pole Detector» на свой смартфон:

https://www.supermagnete.de/eng/poledetector-app

Или вы можете использовать компас, на котором уже есть отметка «N».

Помните: противоположности притягиваются!

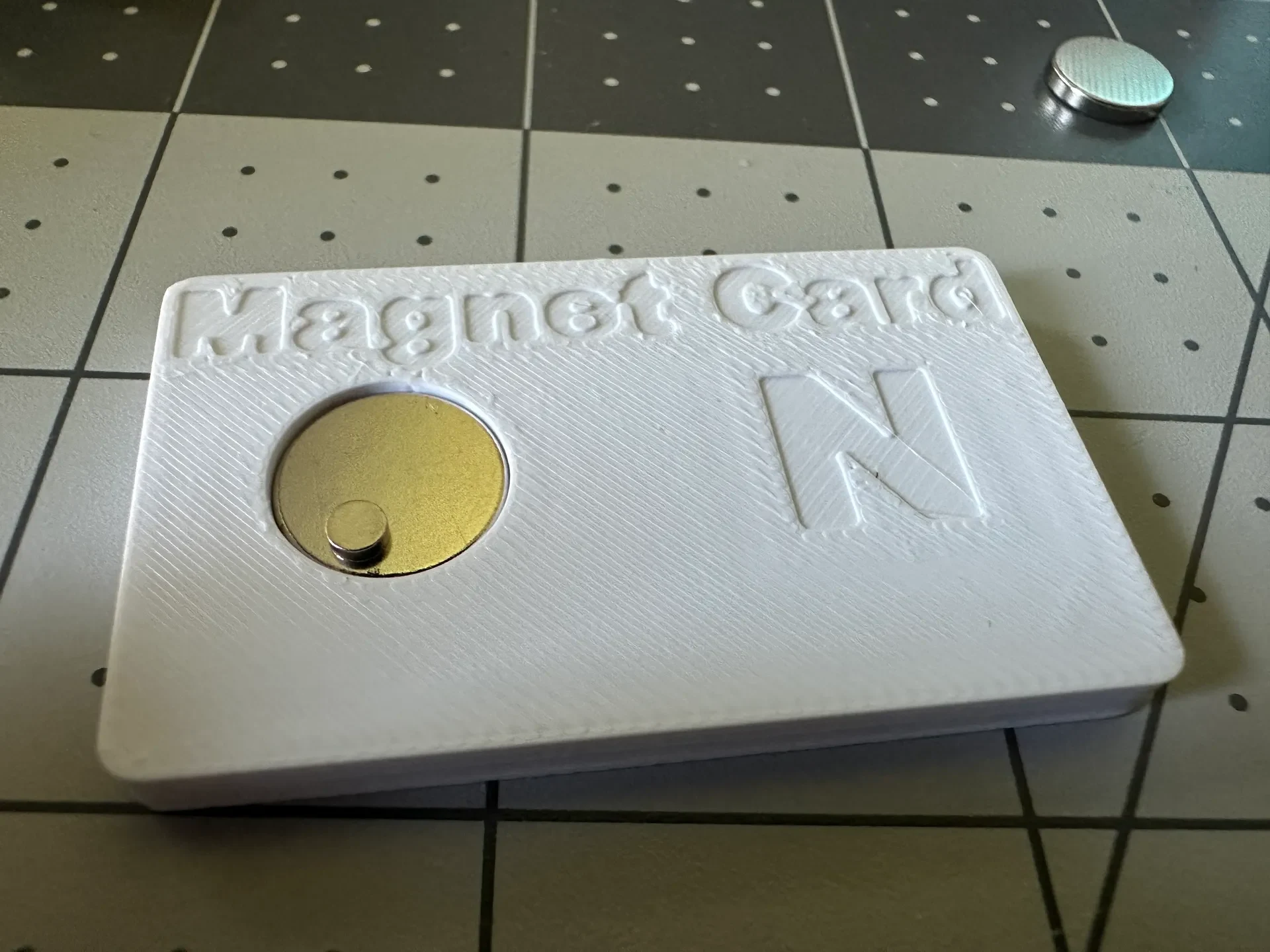

Текст сверху и снизу имеет тиснение толщиной 0,2 мм, поэтому для моей высоты слоя 0,2 мм он почти идеален, едва виден и вообще не требует опор. Моя Bambu Lab X1CC объединяет их, как нижнюю часть 3DBenchy. (Вы ведь знали, что на нижней части 3DBenchy есть слегка тисненый текст, не так ли?) Если вам нужна версия с толщиной 0,1 мм (плотная!) или 0,3 мм (может быть, немного чаще?), просто оставляйте комментарии ниже, и я загружу специальную карту специально для вас.

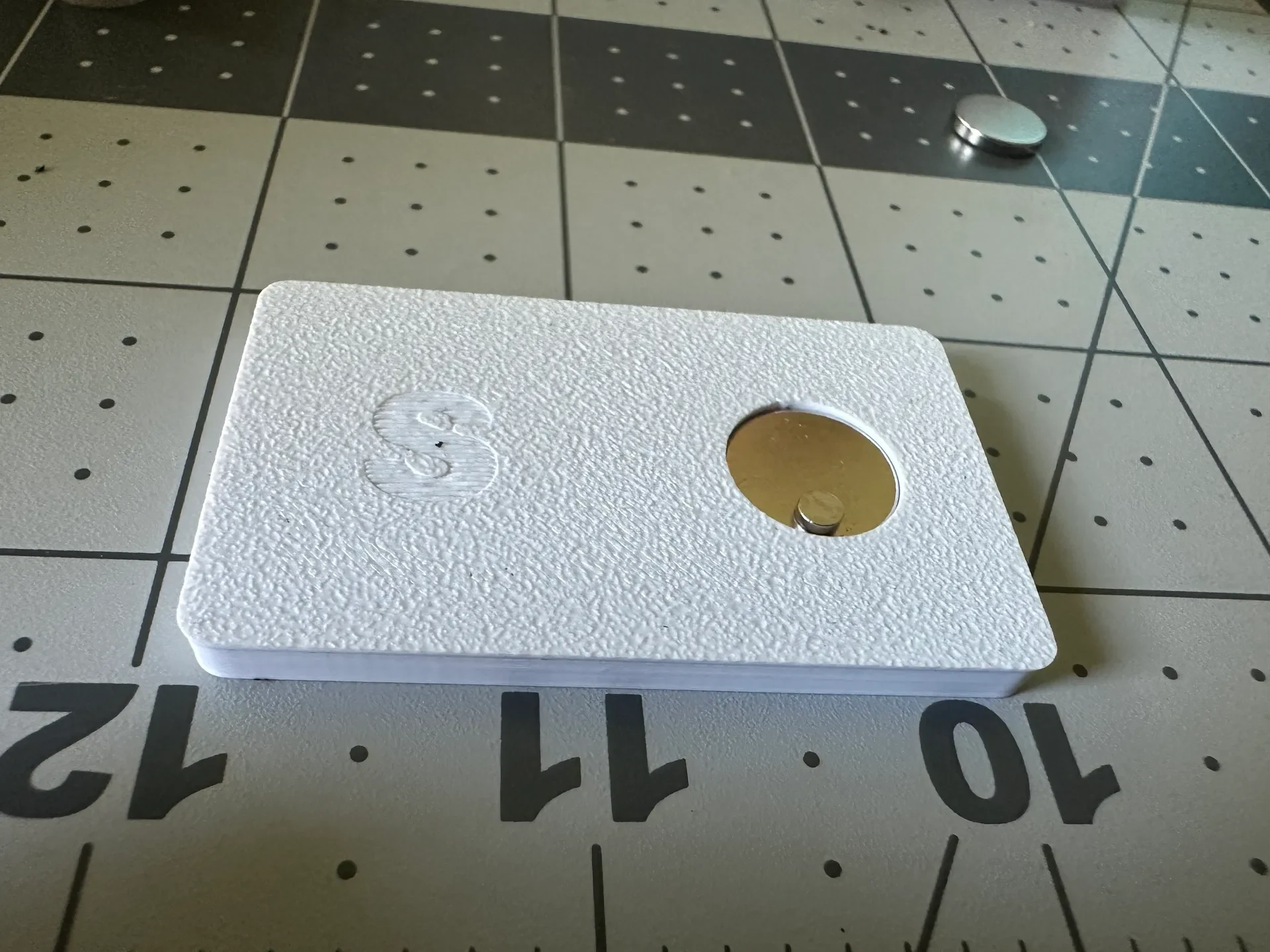

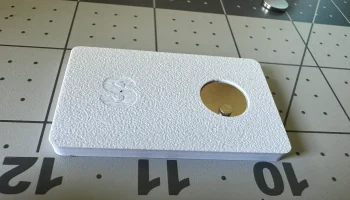

Я не собираюсь рассказывать вам, как распечатать ваши материалы, но я подозреваю, что вам нужно, чтобы буква «S» была направлена ​​вниз, а остальная часть текста («Магнитная карта» и «N») была обращена ВВЕРХ, чтобы буква «S» была тонким напоминанием о том, что буква «S» направлена ​​вниз, а на лицевой стороне карты было хорошо тиснено. Если на вашем слайсере есть надпись «положи это лицо на кровать», нажмите на лицо «S», и все готово.

Как всегда, оставляйте комментарии, вопросы и предложения ниже, и мне приятно видеть ваши работы!
