Магнитный держатель и дозатор катушек с проволокой......

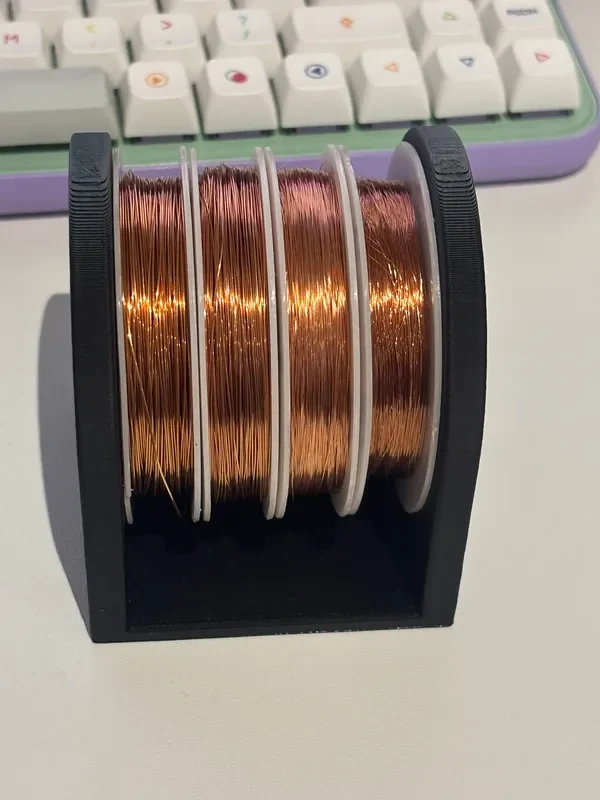

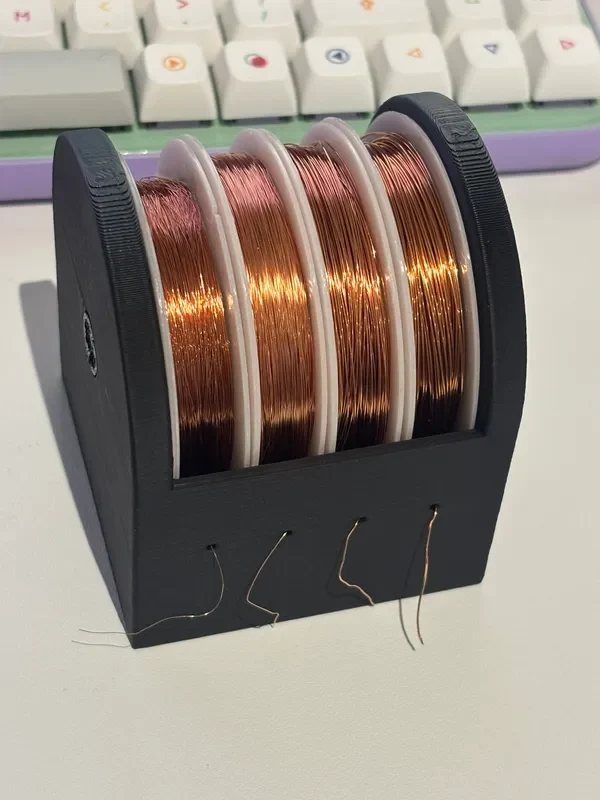

Я купил магнитную проволоку диаметром 0,1, 0,2, 0,3 и 0,4 мм для использования в проектах по электронике для более чистой проводки. Они поставлялись на маленьких катушках, поэтому я решил изготовить небольшой держатель катушек с направляющими отверстиями для распределения отдельных проводов.

Сделал это в OnShape и в спешке не стал параметризировать какие-либо размеры для эскизов и вытяжек. Но документ доступен с включенным экспортом, если вы хотите попытаться изменить его для своего собственного варианта использования.

Магнитный провод: https://vi.aliexpress.com/item/1005005549459084.html

Onshape: https://cad.onshape.com/documents/eb9fb5a162add91f08b24186/w/00421166d1137c88495de692/e/79086ec4c19b4f5c97b8a623

Распечатать:
0,2 мм, заполнение 25%.
Нет поддержки, хотя потоки могут быть полезны в зависимости от вашего принтера.
Базовые отпечатки печатаются стоя. Вы можете изменить это, если считаете, что отверстия для катушек печатаются неправильно.
Стержень лучше всего печатает стоя вертикально.

Сборка:

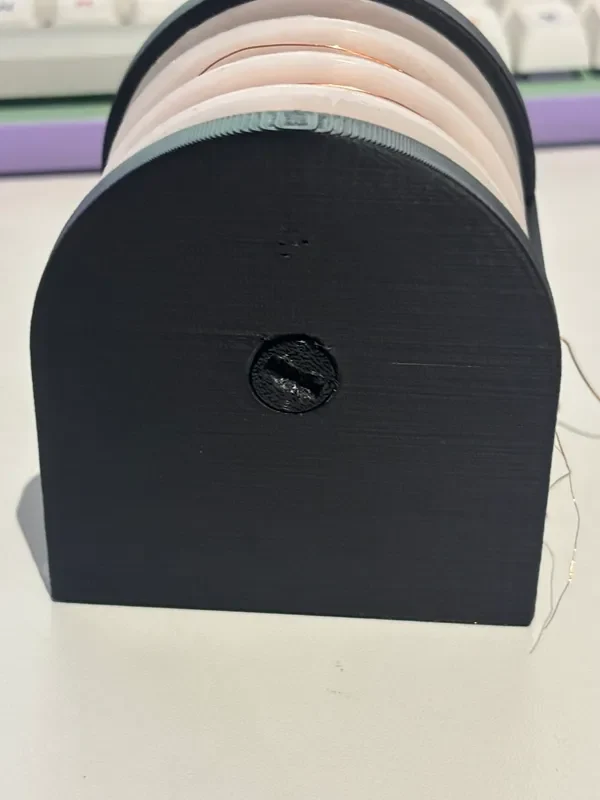

Пропустите провода через направляющие отверстия каждой катушки, затем протолкните стержень через все катушки и с помощью большой плоской отвертки вкрутите стержень на другую сторону держателя. Ввинчивание может быть затруднено в зависимости от того, как ��апечатана резьба.
