Магнитная вставка в крышку бутылки......

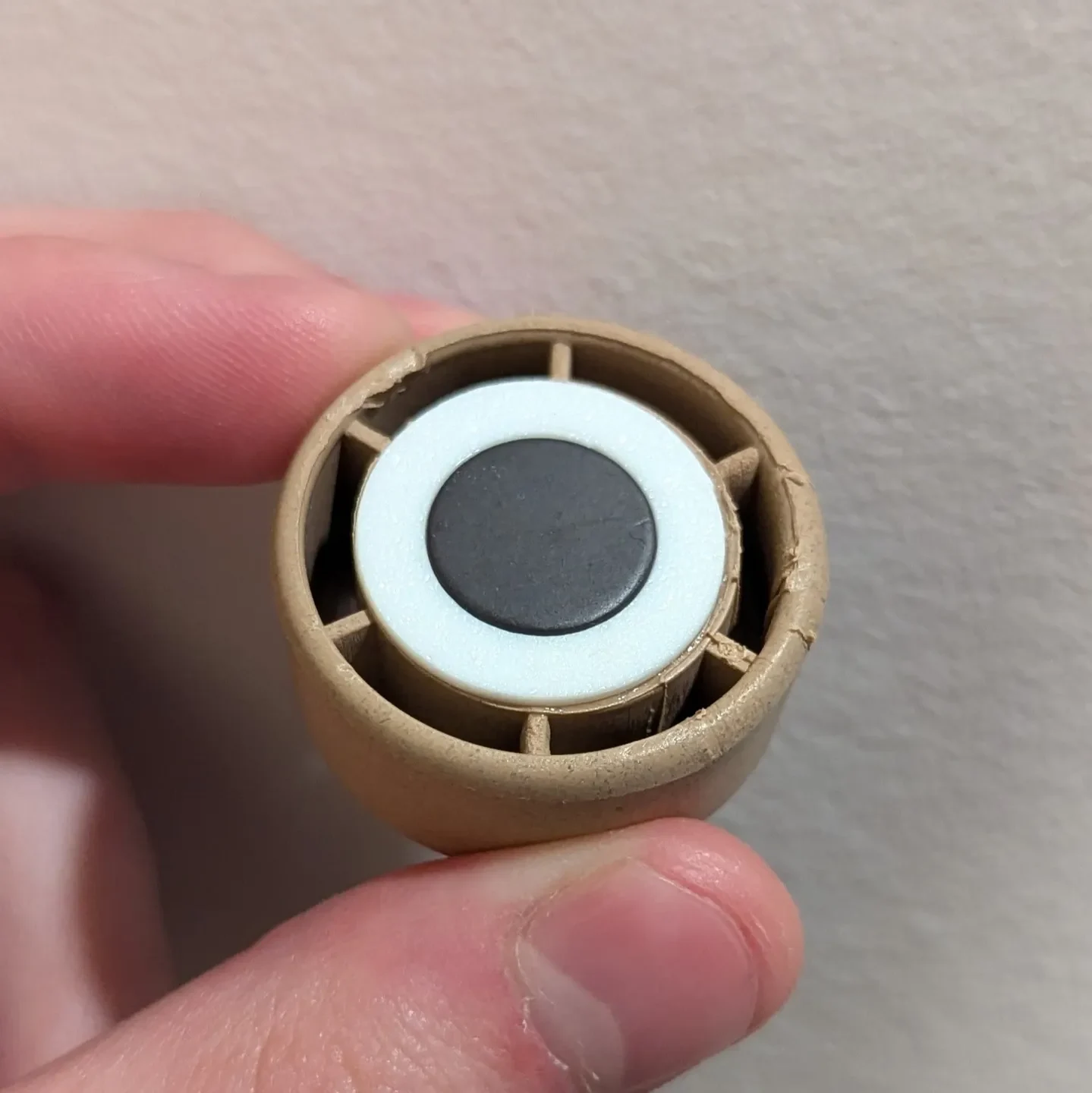

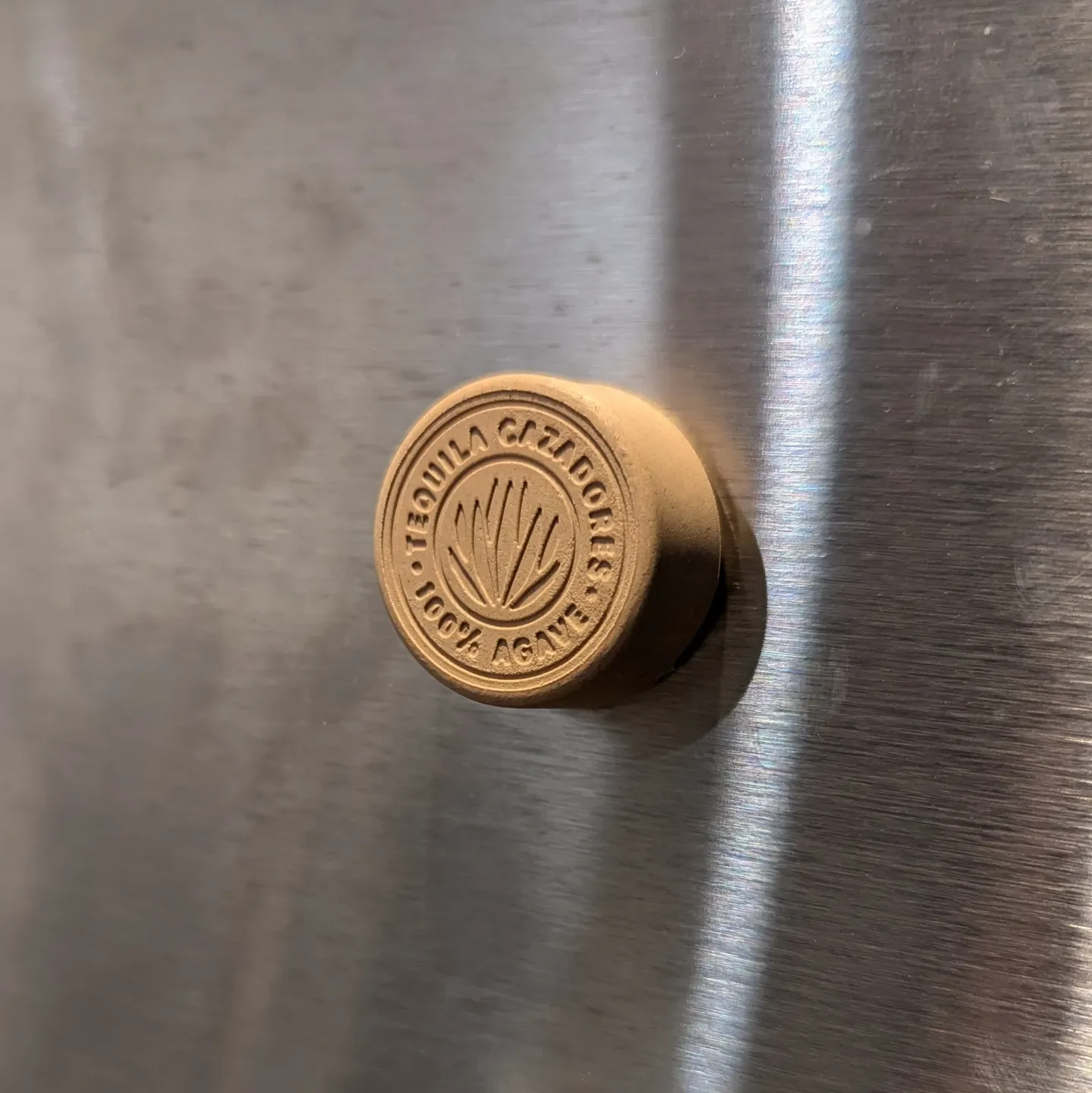

Эта модель предназначена для удержания магнита в центре крышки бутылки, поэтому ее можно использовать в качестве магнита на холодильник.

Размер STL по умолчанию соответствует размеру крышки от бутылки текилы Cazadores Reposado и дешевого ремесленного магнита от Walmart, поэтому, если вам подходит именно этот сценарий, загруженная мной модель может вам подойти. В большинстве случаев вам захочется изменить некоторые размеры. Я предоставил модель в формате Blender и OpenSCAD, поэ��ому вы можете изменить ее по мере необходимости, в зависимости от предпочитаемой вами программы. Оба файла являются параметрическими.

Чтобы получить доступ к параметрам в Blender, после открытия файла вы можете щелкнуть объект «Магнитная вставка» и перейти на вкладку «Модификаторы», где модификатор «Узлы геометрии» будет иметь список параметров.

Для OpenSCAD: как только вы откроете файл, вы сможете редактировать все параметры на панели «Настройщик».

Параметры, которые вы можете изменить, следующие:

Эстетический
Вершины: Вероятно, вы можете оставить это в покое. Это просто определяет, насколько гладкими являются круги в сетке. 128 должно подойти (на самом деле, 64 вполне подойдет), но меня раздражало то, что я все еще мог видеть отдельные лица на дисплее, поэтому я увеличил его до 512 (хотя я, вероятно, не увидел бы их на печати даже при 128). Если вы хотите, чтобы экспортированный STL был меньше или рендеринг OpenSCAD выполнялся быстрее, вы можете выключить его, но файл уже довольно маленький, и рендеринг в любом случае должен занимать всего несколько секунд, так что обычно это не будет большой проблемой.
Общий
Толщина: общая толщина вставки. Если вы оставите значение 0, размер будет автоматически соответствовать тол��ине используемого вами магнита плюс дополнительный миллиметр для формирования подложки за магнитом.
Радиус колпачка: радиус внутренней части задней части колпачка, куда будет вставлена ​​вставка. Я оставил несколько десятых миллиметра для запаса и приклеил его на место, но вы можете попробовать сделать точнее и использовать фрикционную посадку.
Магнит
Радиус магнита: радиус магнита, который вы исп��льзуете. Опять же, вы можете попытаться разрезать его поближе и выполнить посадку с трением, это может сработать, но я просто оставил немного места и приклеил его.
Толщина магнита: Толщина магнита. Я немного уменьшил его размер, чтобы убедиться, что магнит выступает примерно на миллиметр, потому что мои магниты довольно слабые, и я хочу убедиться, что они непосредственно контактируют с металлом, но иногда вам может потребоваться, чтобы они были заподлицо, и в этом случае вы должны использовать истинные размеры магнита.
Губа: Изначально я разработал эту вставку так, чтобы она соответствовала крышке от бутылки с ликером, поэтому я удалил пробку из крышки и хотел, чтобы вставка входила в то место, где раньше была пробка, но мне не нужно было, чтобы она проходила до конца вдоль полости пробки, поэтому я сделал ее достаточно толстой, чтобы удерживать магнит, а затем добавил небольшой выступ, который прижимался к задней части крышки, чтобы удерживать ее в верхней части этой полости. Вам может понадобиться выступ в таких случаях, когда задняя часть крышки имеет поверхность и углубление, но если задняя часть крышки полностью полая (например, крышка от бутылки кока-колы), вы можете удалить выступ и просто приклеить вставку прямо к задней части полости (в этом случае вам нужно будет установить Толщину вручную, чтобы убедиться, что она достаточно толстая, чтобы заполнить полость). Установите любой параметр на 0, чтобы отключить выступ.
Ширина кромки: дополнительный радиус за пределами радиуса колпачка, до которого можно расширить кромку.
Глубина губы: Толщина губы. В целом вставка от этого не станет толще, а просто выдвинется дальше вниз по мере того, как вы ее увеличите.

Вставка довольно проста в печати. Если вы не используете губу, просто распечатайте ее очевидным способом, повернутой магнитом вверх. Если вы печатаете с кромкой, я бы лично положил кромку вниз и оставил опоры отключенными, просто оставив верхнюю часть магнита полой перемычкой. В зависимости от производительности вашего принтера, это может привести к тому, что магнит не будет сидеть ровно, но, скорее всего, это не так, и вы всегда можете установить опоры, если они вам нужны, это просто находится в задней части готовой поделки.
