магнит-герой 6x2

Описание проекта:

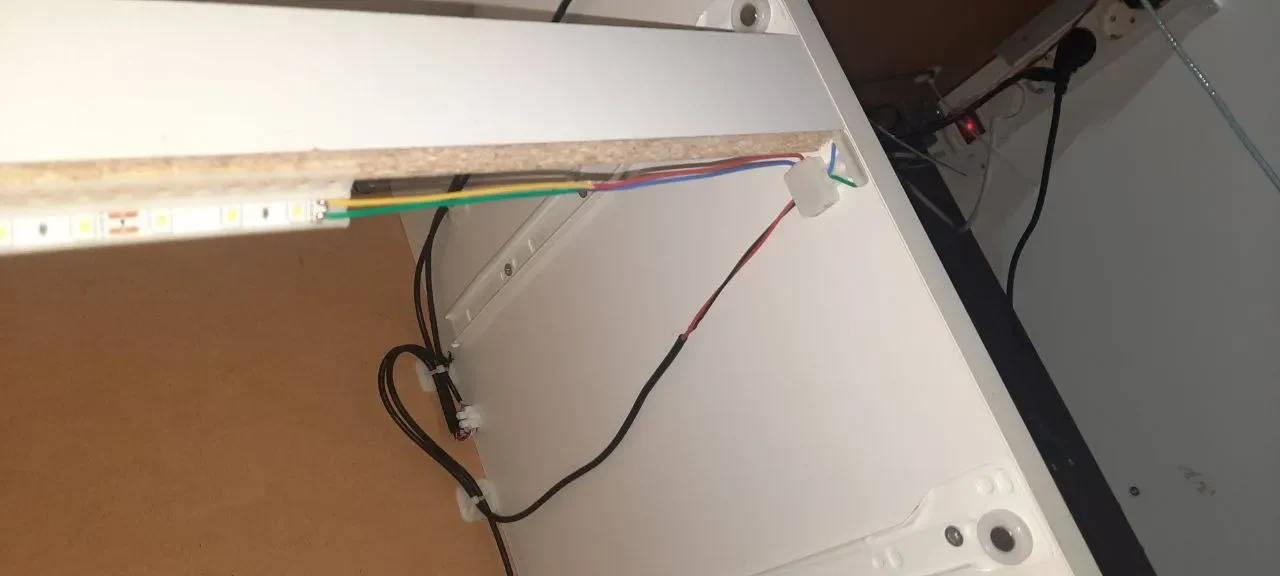

Данная схема предназначена для автоматического управления освещением при открытии шкафа или аналогичного ограждения.

Используемые компоненты:

Геркон (MKA-14103) — определяет открытие/закрытие двери.

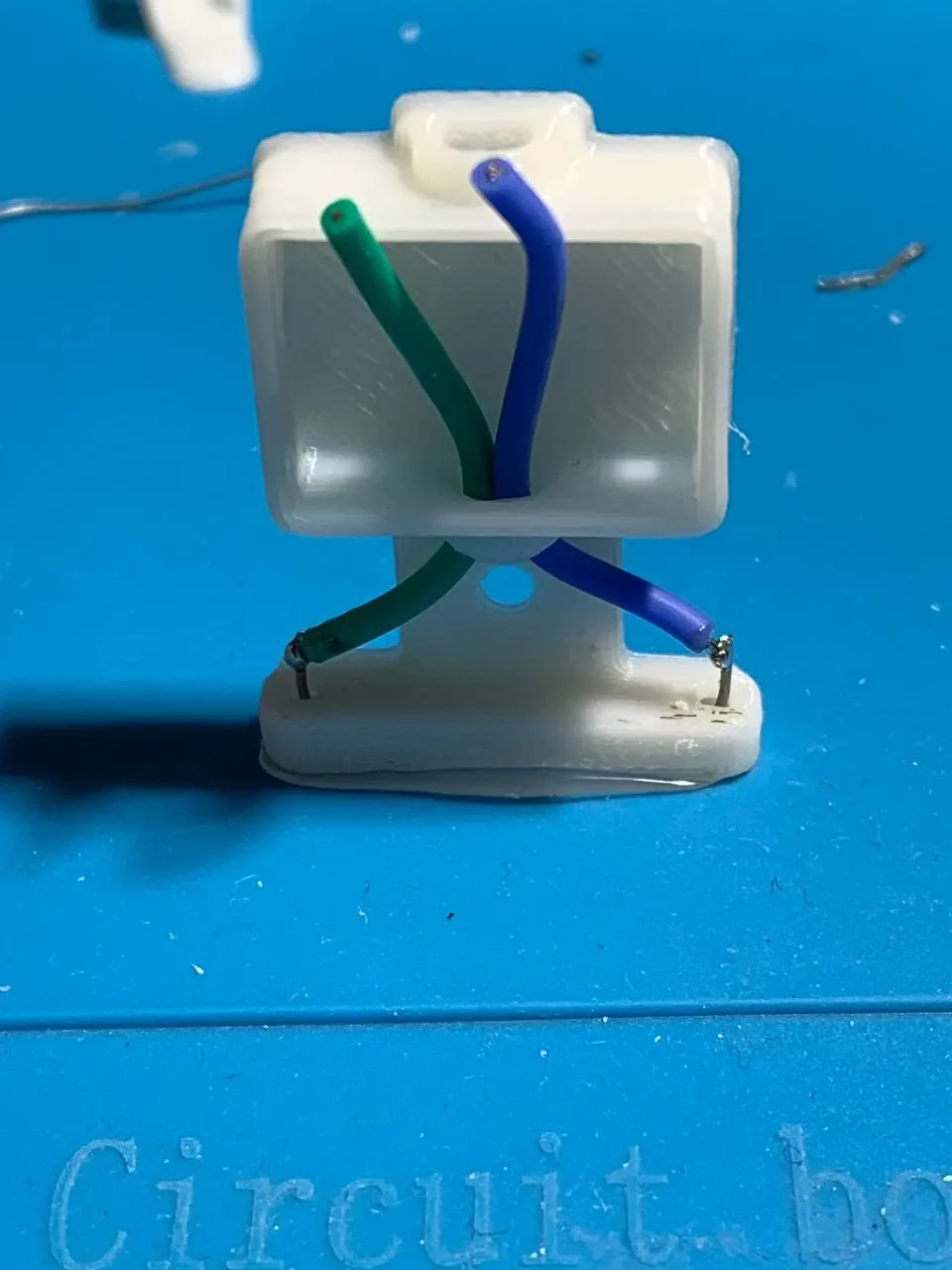

Монтажный кронштейн (2x14 мм) — фиксирует геркон.

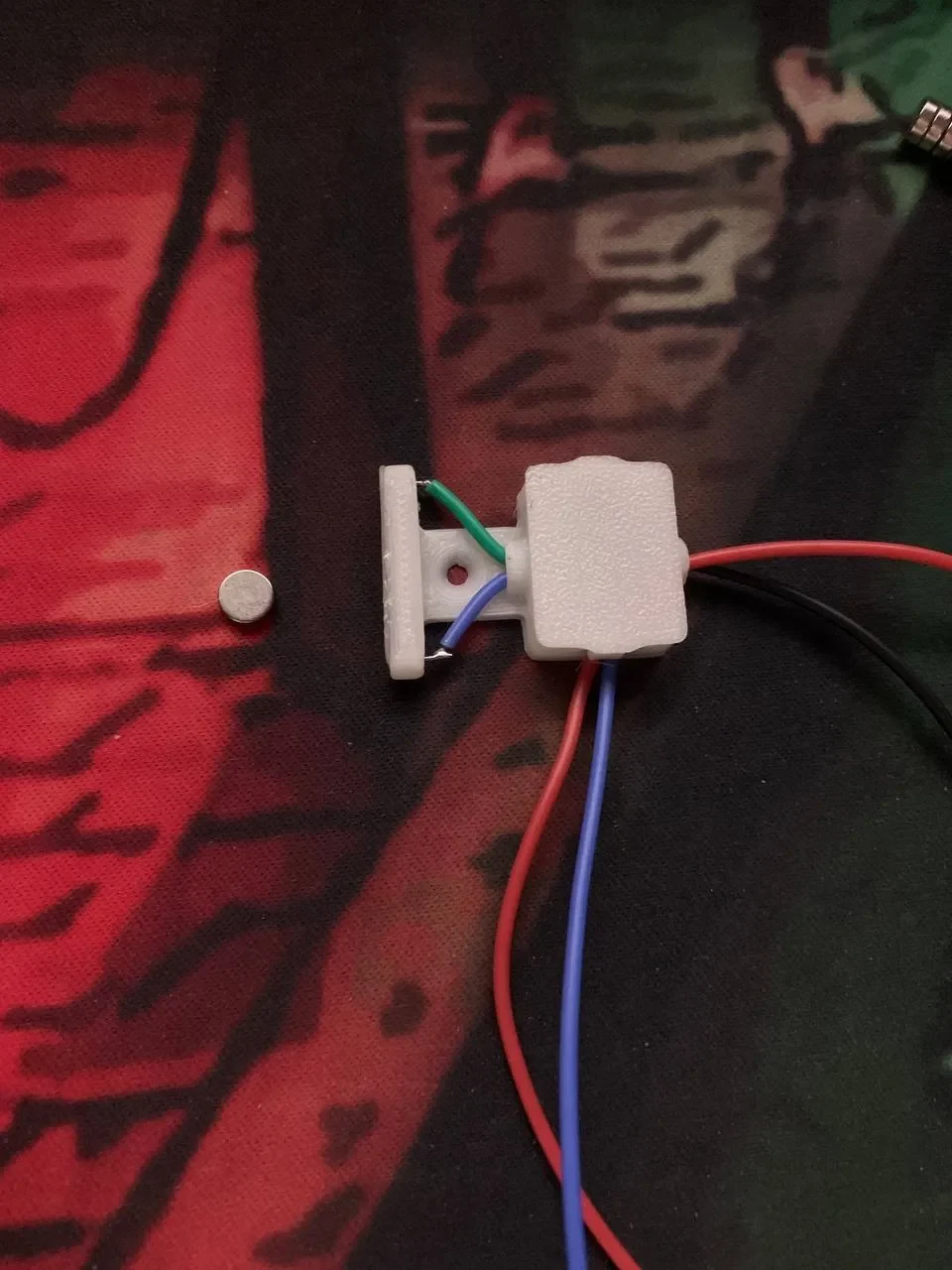

Магнит (6х2 мм) — Крепится к подвижной части (двери).

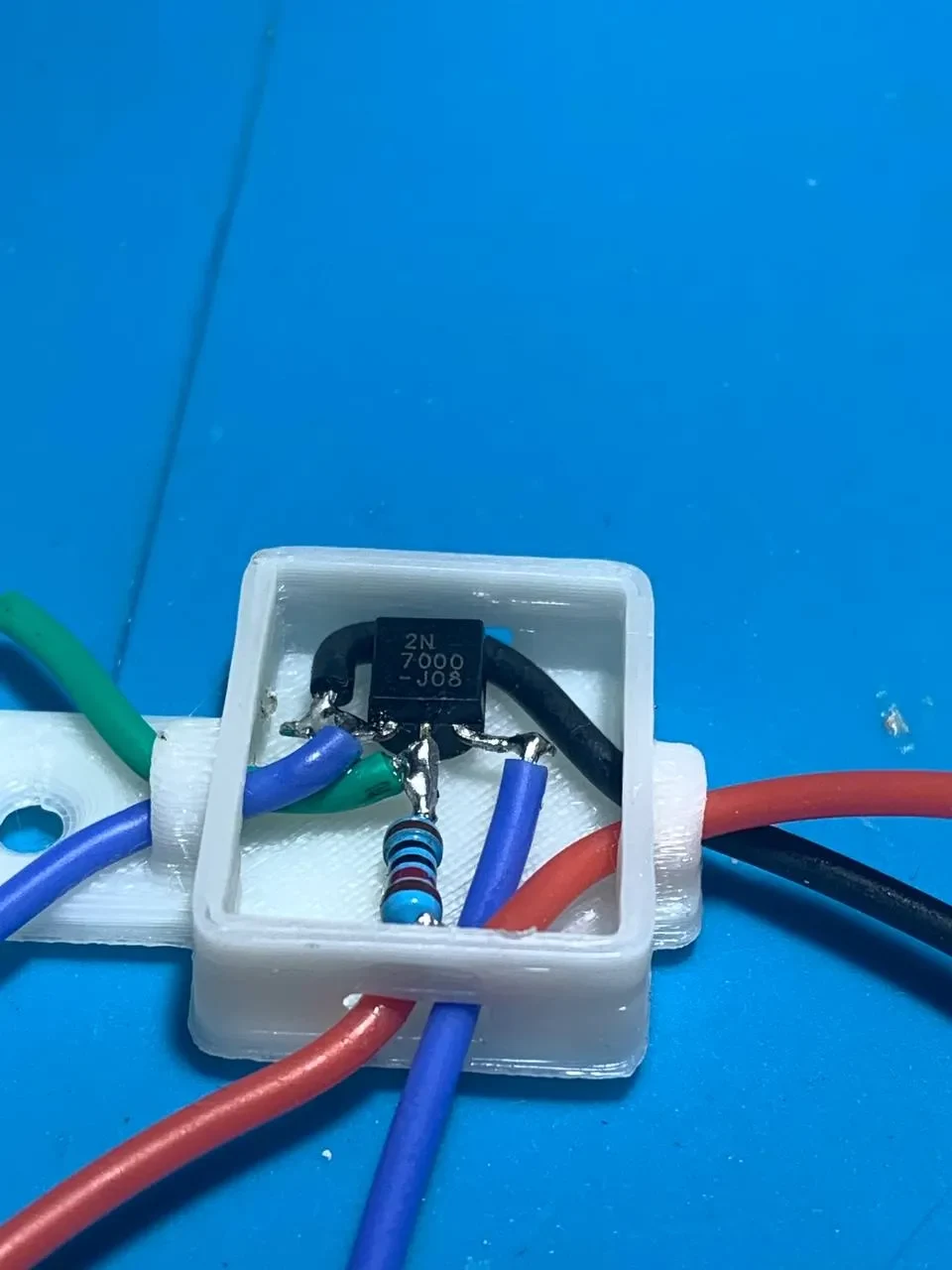

2N7000 MOSFET — Включает/выключает свет.

Дополнительно: отверстие диаметром 8 мм для крепления.

Замечания по реализации:

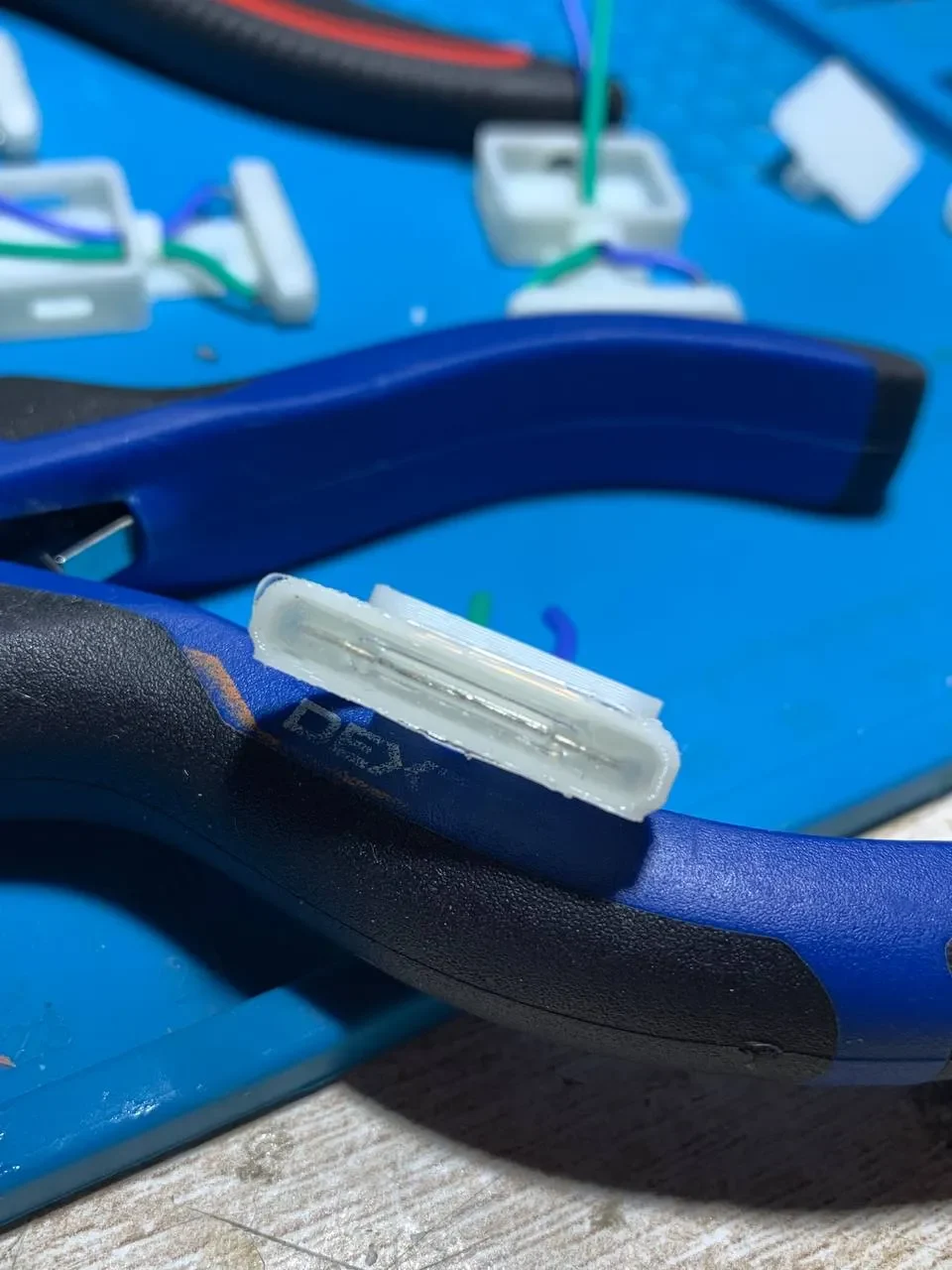

Область вокруг геркона можно загерметизировать горячим клеем (как это сделал я) для устойчивости и защиты от пыли/влаги.
