Упрощенный инструмент "Магический магнит"......

Инструмент Magic Magnet Tool от @tjdesign очень полезен, чтобы не испортить полярность встроенных магнитов в ваши модели.

Однако я не понимал, зачем модели нужны четыре разных детали. Поэтому я повторно реализовал это в Fusion, но встроил резьбу в вал, поэтому нет необходимости в отдельной резьбе и штифте. Я также немного уменьшил его в размерах. Предпочитая более простые конструкции, я сделал просто прямой стержень. Наконец, у меня возникли проблемы с печатью оригинала, когда вал оторвался от стального листа и вырос в высоту, поэтому я смоделировал в модели одноразовые опоры, чтобы стабилизировать ее.

Печать и сборка

Распечатайте две копии голенища (разных цветов) и две копии шапки. Никакие опоры не нужны. Мне нравится концентрическое заполнение нижней части обеих частей, и я добавил немного нечеткой кожи на стержне. См. файлы 3mf. Я бы не стал выходить за пределы высоты слоя 0,2 мм, чтобы получить хорошую резьбу.

Чтобы снять опорную конструкцию, просто поверните и снимите ее с вала.

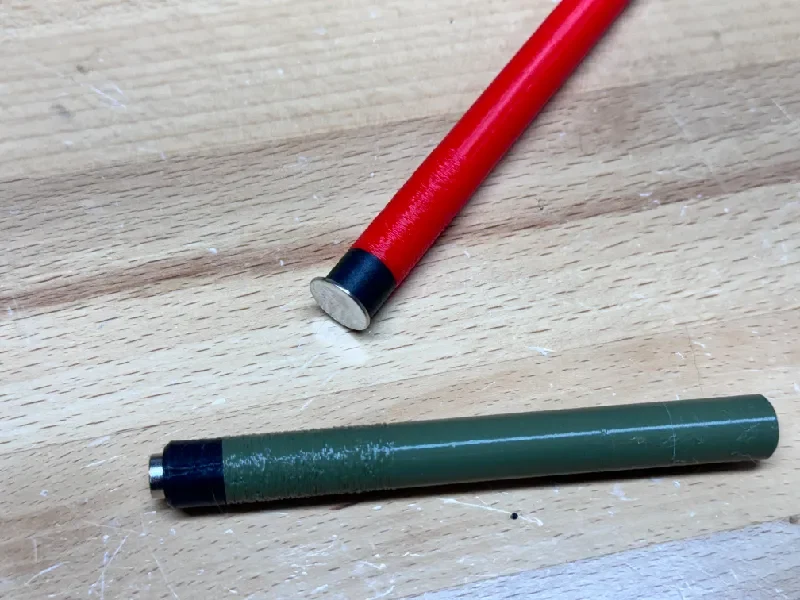

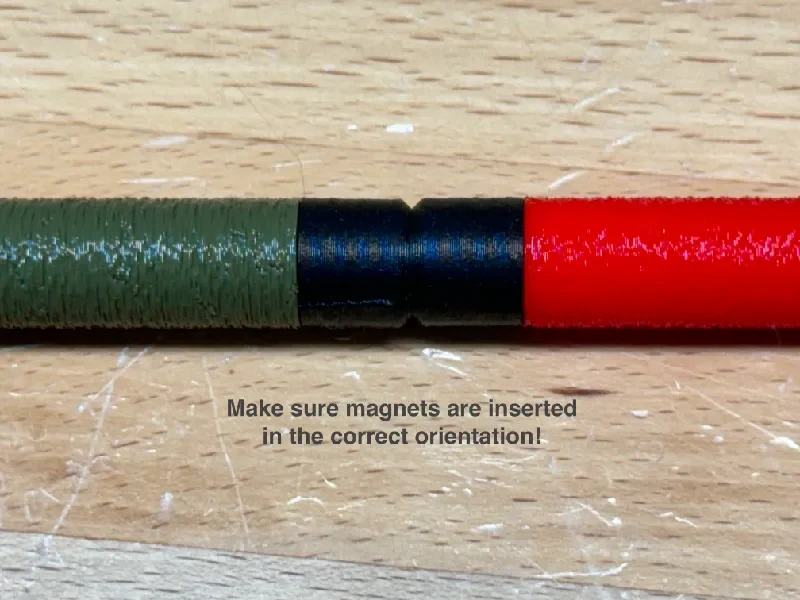

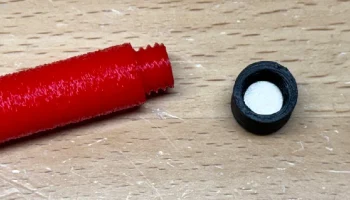

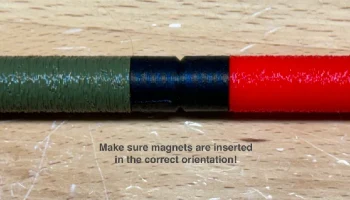

Вставьте магнит размером 8 x 3 мм (или меньше) в одну из крышек и прикрутите его к одному из валов. Поместите второй магнит на верхнюю часть колпачка, запомните его ориентацию и вставьте его в этом положении во вторую крышку. Две крышки ваших инструментов должны притягиваться друг к другу.

Использование

Процитируем оригинальное описание tjdesign:

Выберите магнитный инструмент одного цвета/дизайна, чтобы начать вставлять магниты. Я обнаружил, что лучше всего работать, если я делаю это по одному, иначе клей высохнет слишком быстро, чтобы качественно выполнить свою работу. Поместите один магнит на кончик инструмента, каплю клея в отверстие, затем с помощью инструмента плотно прижмите магнит. Если отверстие ослаблено, осторожно сдвиньте инструмент вбок, чтобы разорвать магнитное поле.

На противоположной стороне используйте другой инструмент, который вы сделали, чтобы сделать то же самое. Теперь два магнита должны идеально прикрепиться. Если нак��нечник станет слишком грязным, просто распечатайте другой и замените наконечник.
