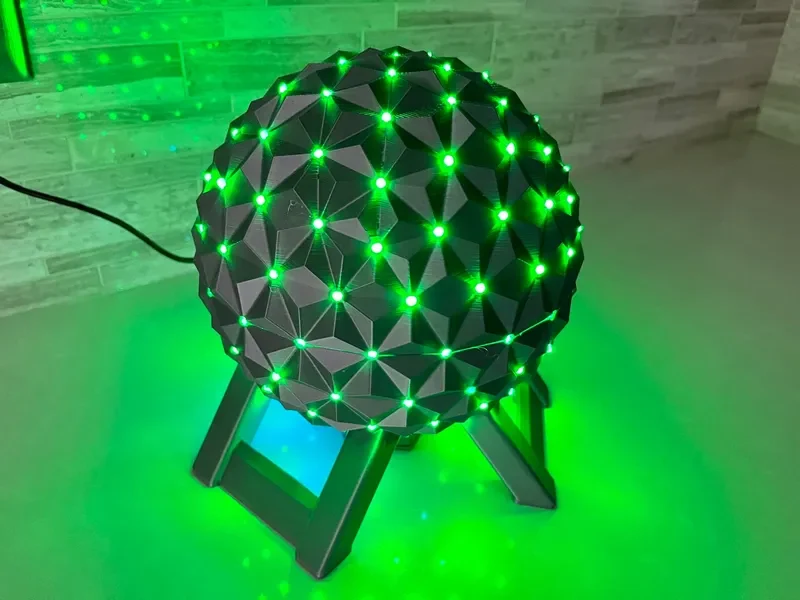

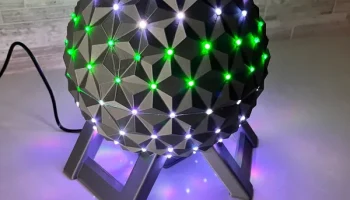

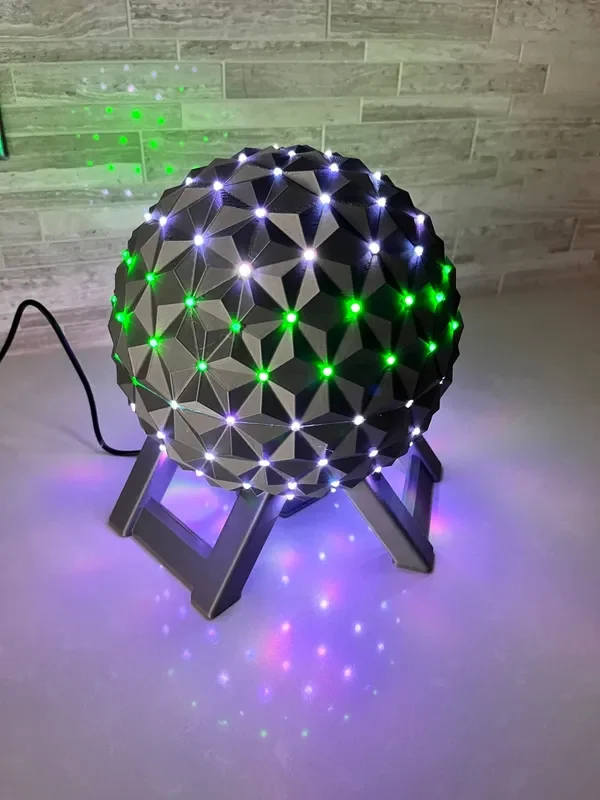

Земля космического корабля EPCOT с магнитными отверстиями...
Эта версия космического корабля «Земля» от Adafruit вмещает обычные магниты размером 6x3 мм и добавляет выступам необходимую глубину, чтобы вы могли зажать их с помощью плоскогубцев. Если вы предпочитаете не использовать инструменты, есть дополнительная модель толщиной 6,2 мм, которую вы можете распечатать и использовать клей CA для закрепления магнитов.
Измененная спецификация для экономии затрат и достижения того же результата.
1x коммутационная плата Micro USB https://www.amazon.com/dp/B07X86YFFN
4 светодиодных ленты WS2812B https://www.amazon.com/gp/product/B0BVZLSDH6/
1x NodeMCU ESP8266 https://www.amazon.ca/dp/B0B49SZNKP
1 магнит 6x3 мм https://www.amazon.ca/dp/B0B5ZWJ1FV
На самом деле нет необходимости использовать более дорогой разъем USB типа C. Все, для чего вы его используете, это питание 5 В. Я добавил модифицированную нижнюю крышку с защелкой, чтобы сэкономит�� на винтах, если вы используете ту, что указана в спецификации выше.
Дополнительные советы
Для этой модели требуется 156 светодиодов. К сожалению, они продаются в полосках по 50 штук. Оставьте 6 отверстий пустыми внизу, если вы хотите купить/использовать только 3 полные полоски.

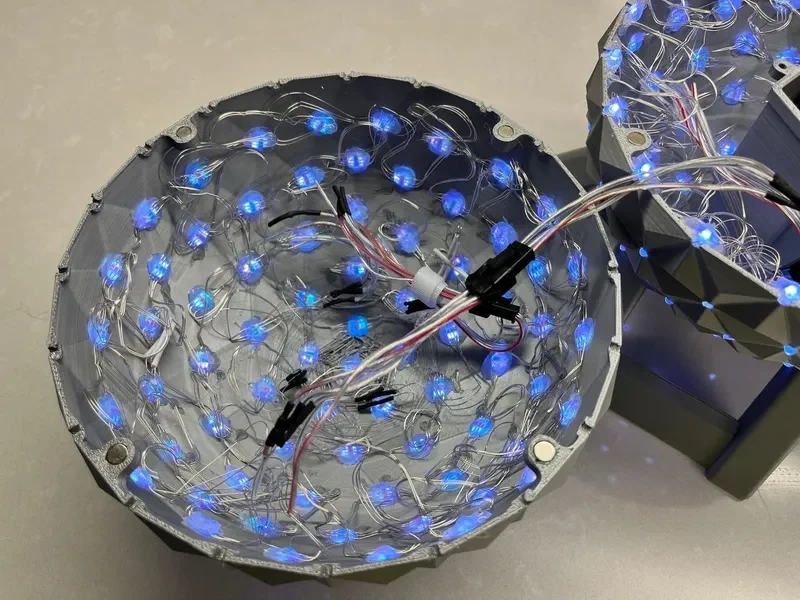

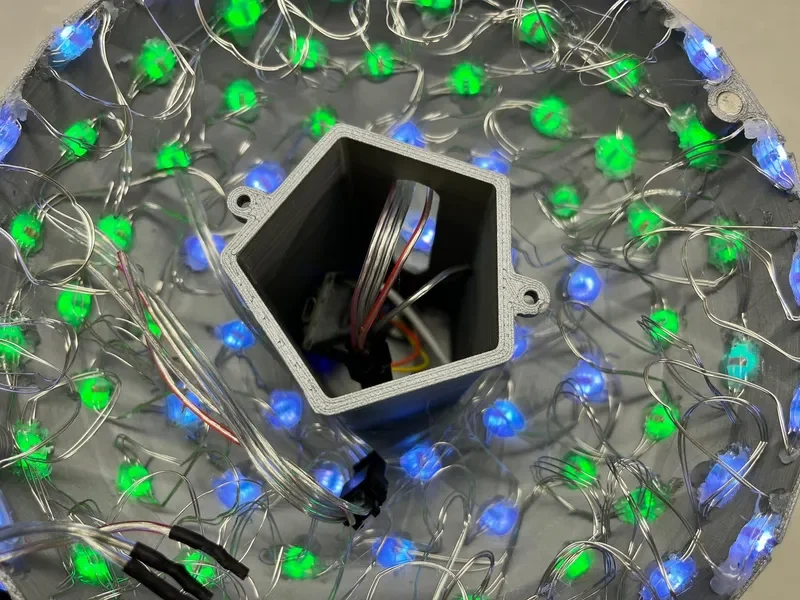

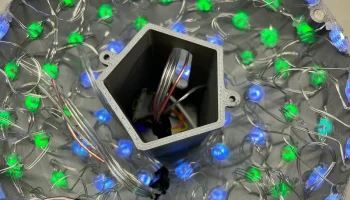

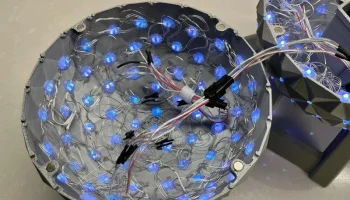

Отрежьте и перепаяйте прилагаемые разъемы для светодиодов после того, как вы закончите приклеивать светодиоды посередине, где две половинки расходятся. Это позволяет легко отсоединить две половинки, если вам когда-нибудь понадобится в будущем.
14 июня 2023 г.
Добавлены два дополнительных файла stl с диаметром магнита 6,2 мм для более плотного прилегания в случае, если ваши магниты были изготовлены с диаметром более 6,00 мм.
15.06.2023

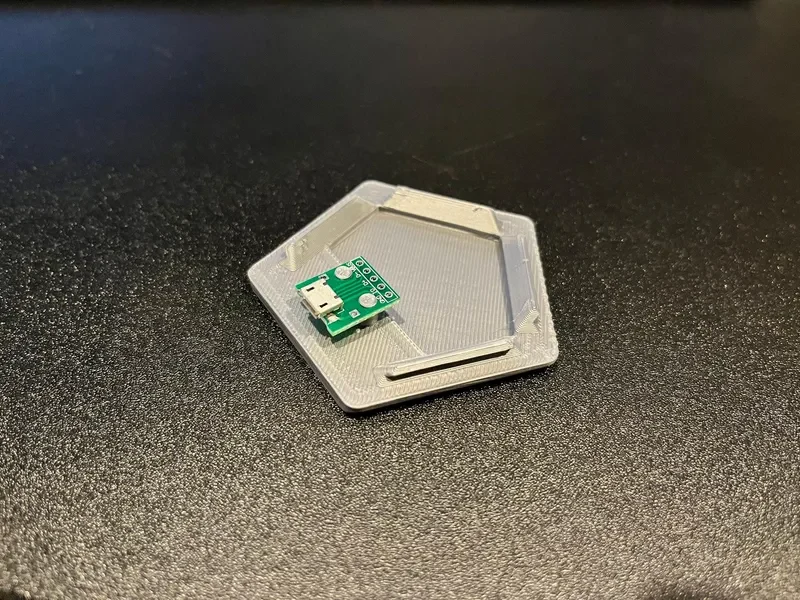

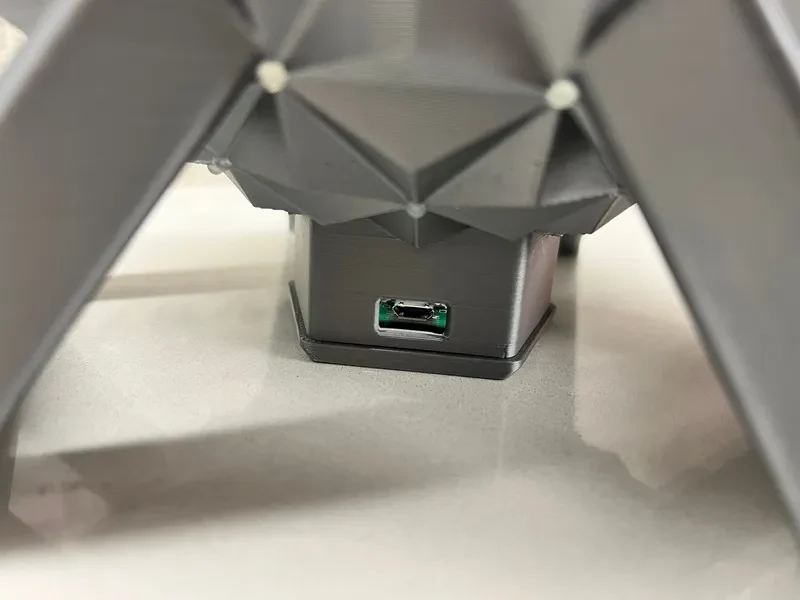

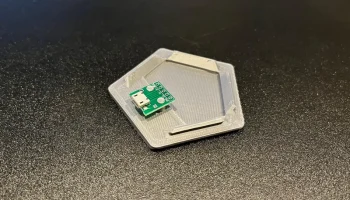

Добавлена модификация сферической крышки, позволяющая защелкивать эту коммутационную плату micro USB, указанную выше.
Вот ссылка на оригинальную модель Adafruit: https://www.printables.com/model/482760-epcot-spaceship-earth.
