Gridfinity Bin - держатель для штангенциркулей и инструме...
Специализированный держатель Gridfinity для двух инструментов, необходимых для 3D-печати — цифрового штангенциркуля и инструмента для удаления заусенцев — для тех, кто любит использовать каждый дюйм пространства в своем ящике.

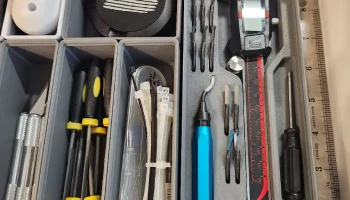

Новичок в 3D-печати, и я решил, что моим первым проектом по печати будет организация всех этих новых материалов для 3D-печати. И вскоре (кажется, это неизбежно) я оказался глубоко в кроличьей норе Gridfinity! Короче говоря, я со��ираюсь в Gridfinity, черт возьми! из этого дома, по одному ящику/шкафу/полке за раз...
Первоначально я напечатал два отдельных держателя инструментов для штангенциркуля и инструмента для удаления заусенцев, используя модели, найденные здесь, на Printables. Но мой суппорт не совсем помещался в этот держатель инструмента — мне пришлось немного деформировать его с помощью термопистолета, и тогда он все еще был неудобно тугим (настолько тугим, что мой суппорт продолжал включаться, сидя в держателе, нетронутый). Кроме того, из-за неправильной формы суппорта вокруг держателя 2x6 было много пустого, непригодного для использования пространства. Более того, ни один из этих держателей инструментов не можно было штабелировать — нельзя было поставить сверху какие-либо контейнеры, когда в них находились инструменты. В целом это достаточный повод попробовать свои силы в создании собственного держателя инструментов Gridfinity… И я достаточно доволен результатом, чтобы поделиться им здесь с моими коллегами-энтузиастами Gridfinity. Пожалуйста, оставляйте отзывы и сообщайте мне о любых проблемах или предложениях (это моя первая общая модель, так что будьте поосторожнее)!
Характеристики/Размеры
Спецификации Gridfinity соответствуют оригинальным контейнерам Gridfinity, созданным Заком Фридманом.

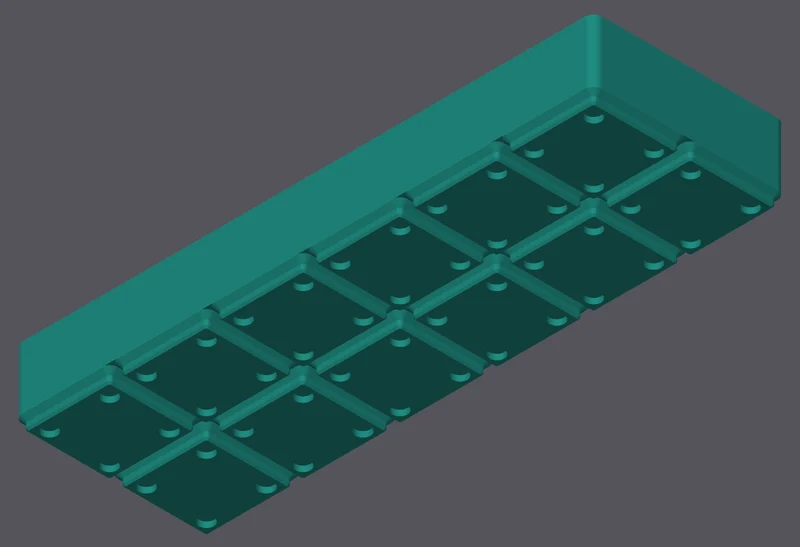

размер контейнера = 2x6x4u
скользящие (клеевые) отверстия для магнитов (6,5 мм)

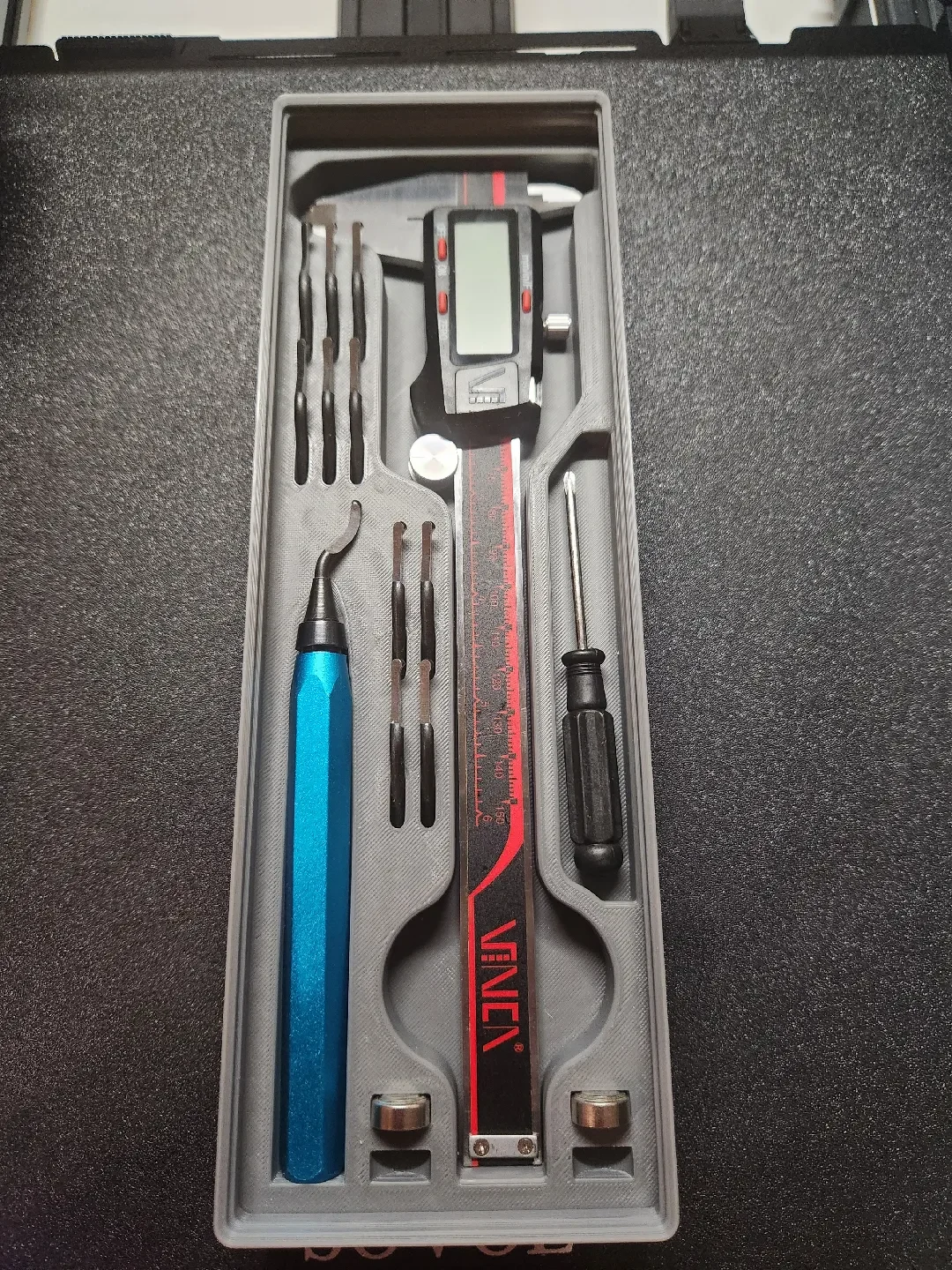

Размеры гнезда для суппорта я взял из оригинального футляра, в котором был мой дешевый суппорт Vinca, который казался довольно универсальным, поэтому я ожидал, что он будет работать так же хорошо и для других марок и моделей.
длина кармана = 239 мм
ширина кармана (секция губок) = 80 мм
ширина кармана (секция цифрового ЖК-дисплея) = 48,5 мм
ширина кармана (раздел шкалы) = 17,5 мм
Я основал карман для инструментов для снятия заусенцев на своем инструменте для снятия заусенцев, который либо шел в комплекте с моим принтером, либо в каком-то наборе необходимых инструментов для 3D-печати, который я купил — если посмотреть на Amazon, кажется, что ширина довольно стандартная, а длина варьируется лишь незначительно для многих марок и моделей (что должно быть нормально).
ширина инструмента = 12,15 мм / 13,8 мм по самым широким края�� шестигранника
ширина кармана = 14,25 мм
длина инструмента (без лезвия) = 121 мм
длина кармана = 122,5 мм
Примечание: карман для инструмента расположен под углом вверх, так что кончик торчит из кармана (таким образом, инструмент можно легко выхватить из держателя), а более длинный инструмент все равно должен хорошо лежать в кармане, но если он значительно длиннее, это может помешать укладке другого контейнера сверху...
10 слотов для запасных лезвий для снятия заусенцев основаны на лезвиях, поставляемых в комплекте с моим инструментом для снятия заусенцев, но размер кажется довольно стандартным.
диаметр лезвия = ~3,1 мм
диаметр прорези = 3,5 мм
длина лезвия (для справки на фото) = 47,5 мм.
изменения длины лезвия должны быть в порядке, по большей части
4 слота для запасных батареек штангенциркуля — батарейка LR44 (11,9 мм х 5,65 мм)
Дополнительный карман на правой стороне суппорта для дополнительных запасных лезвий и/или батареек или любых других мелких предметов, для которых вы хотите его использовать (107 мм x 15,5 мм x глубина 8 мм)

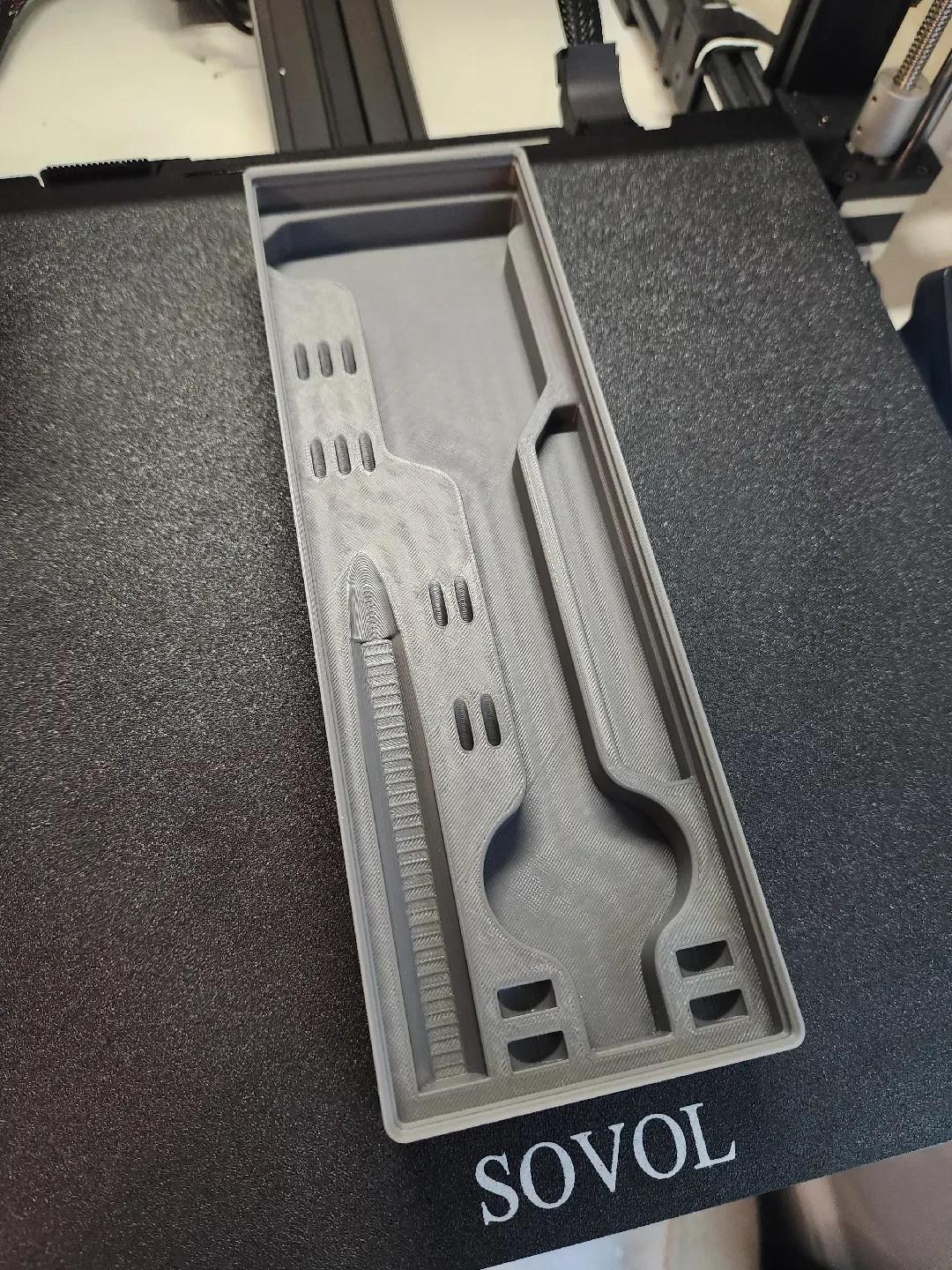

Настройки материала и срезов
Когда дело доходит до всех настроек слайсера, я все еще довольно неуверен, поэтому использую довольно стандартные вещи (настраиваю эффективност��/скорость по своему усмотрению).
материал = ПЛА+
высота слоя = 0,2 мм
петли стены, верхние слои и нижние слои = 3
заполнение = 15%
генератор стены = Арахна (может быть важно, когда дело касается тонких пазов для лезвий для снятия заусенцев)
поддерживает = Нет
brim = Да (я узнал, что все контейнеры GF длиной более 3 единиц нуждаются в полях, чтобы предотвратить деформацию)
Пожалуйста, поделитесь своими впечатлениями и оставьте отзыв!
