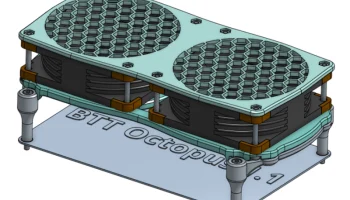

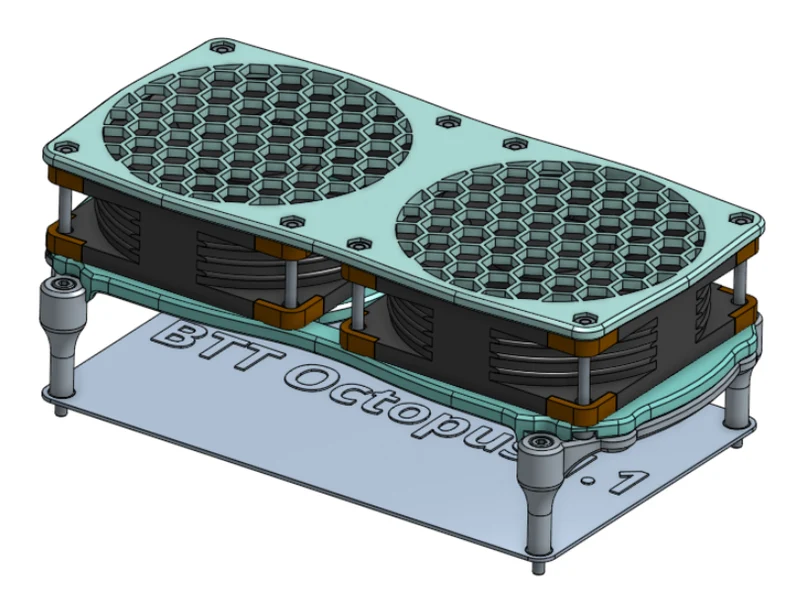

Магнитное крепление для вентилятора BTT Octopus 2 x 80 мм...

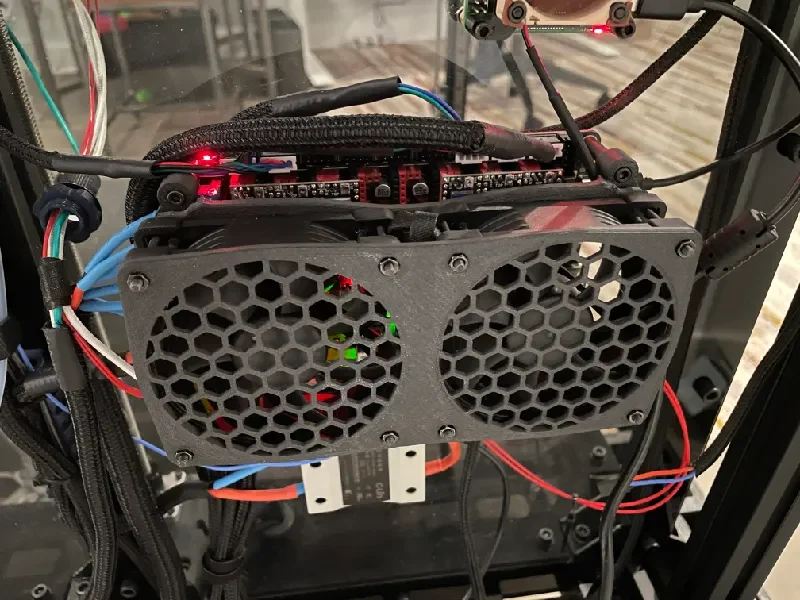

Держите ваши шаговые драйверы в прохладе с помощью этого лишнего решения. Установите 2 вентилятора диаметром 80 мм на BTT Octopus 1.1, но они могут быть съемными для быстрого доступа к материнской плате.

спецификация

Артикул Количество Описание
Болты M3 x 35 4. Прикрепите магнитный держатель к BTT.
Болты M3 x 30 8. Прикрепите вентиляторы к корпусу.
Гайки M3 8 Прикрепите вентиляторы к корпусу.
⌀ 8 мм x 3 мм (глубина) Magents 8
80-мм вентилятор 2
Суперклей — (необязательно)

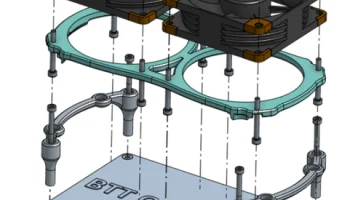

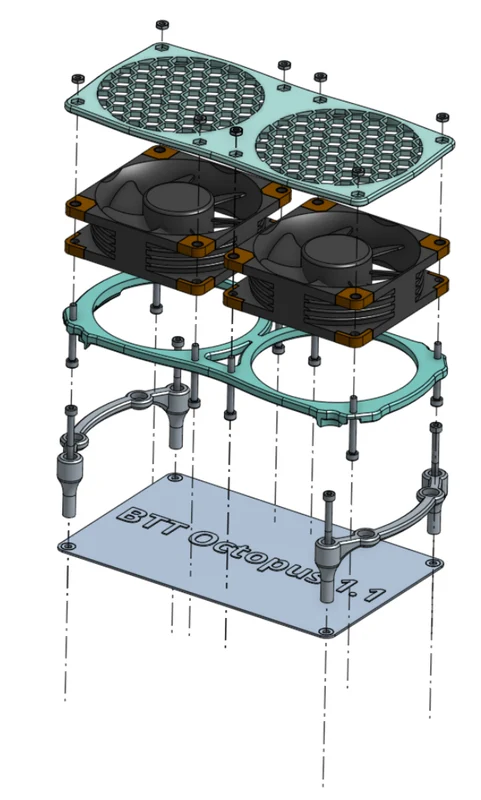

Инструкции по сборке

Вставьте магниты в основание слева и справа, а также в нижний корпус вентилятора — может потребоваться суперклей.
Прикрепите основание слева и справа к плате BTT Octopus с помощью винтов M3 x 35.
Закрепите 2 вентилятора диаметром 80 мм с помощью 8 болтов M3 x 30, монтируя их через базовый корпус к передней крышке.
Закрепите разъемы M3 x 30 гайками M3 на передней крышке.
