Magmagic - ручка с магнитом!

Магмагия

Обновление от 9 февраля 2022 г.: скорректированы допуски пластин и фиксаторов для более плавной работы.

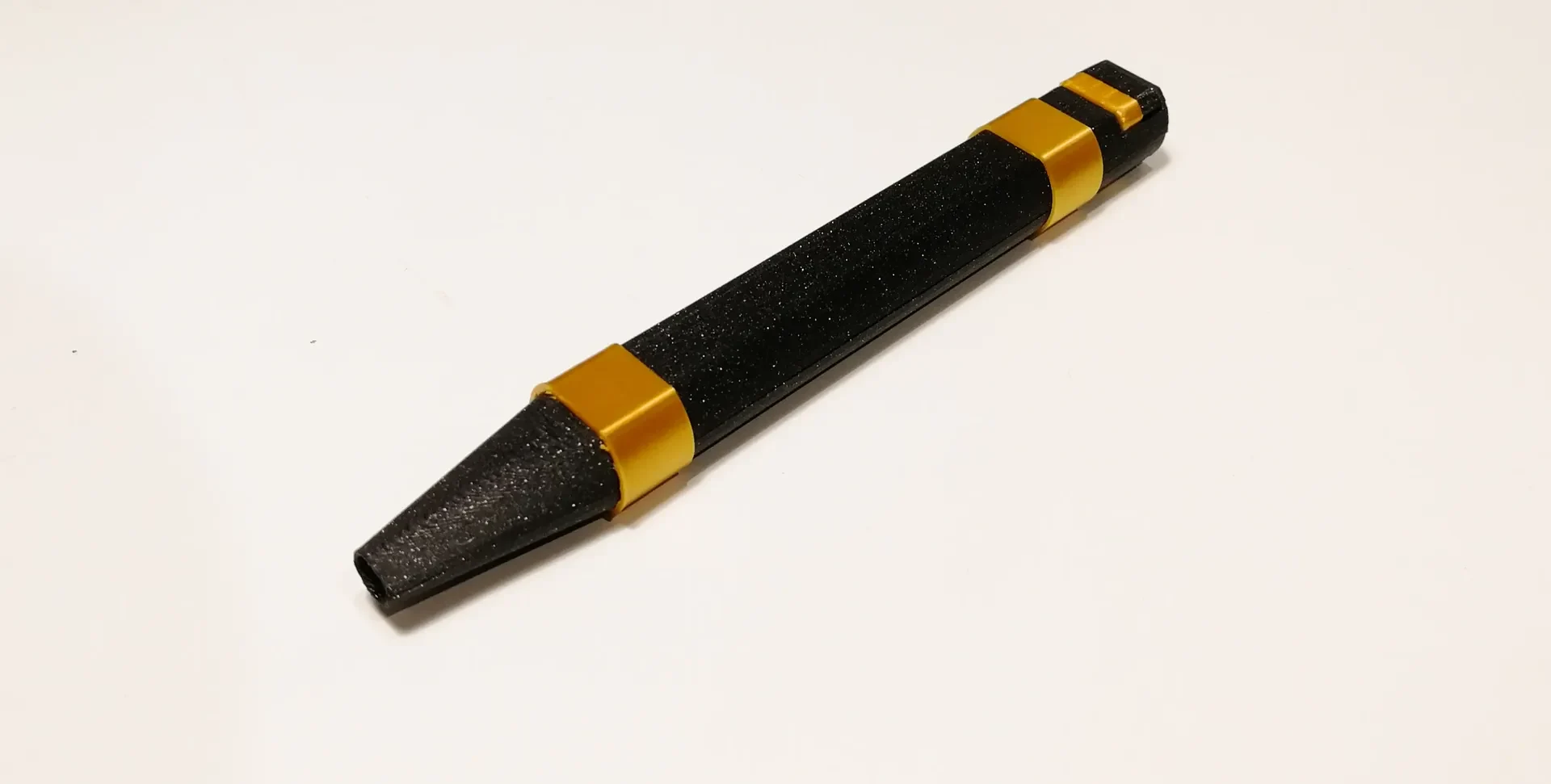

Magmagic — ручка с выдвижным чернильным картриджем, работающая на основе лучшего друга человечества: магнитов! Просто вытащите вставку, переверните и вставьте обратно. Прощайте, пружины!

Для печати требуется:

обычный картридж Bic Crystal
6 цилиндрических неодимовых магнитов (диаметр 10 мм, толщина 3 мм)

Советы по печати и сборке:

Корпус печати (2 шт.), держатель и вставка (2 шт.) вместе. Корпус можно распечатать без опор, если положить его полой стороной (см. рисунок). Я использовал сопло диаметром 0,4 мм и высоту слоя 0,10 мм и добился отличных результатов.

Распечатайте фиксаторы только с одним периметром (имхо, они выглядят лучше) и не забудьте поставить галочку «Обнаруживать тонкие стенки», чтобы добиться наилучших результатов. Их можно распечатать лицевой стороной вверх (см. рисунок). Обычное сопло 0,4 мм и высота слоя 0,1 мм.

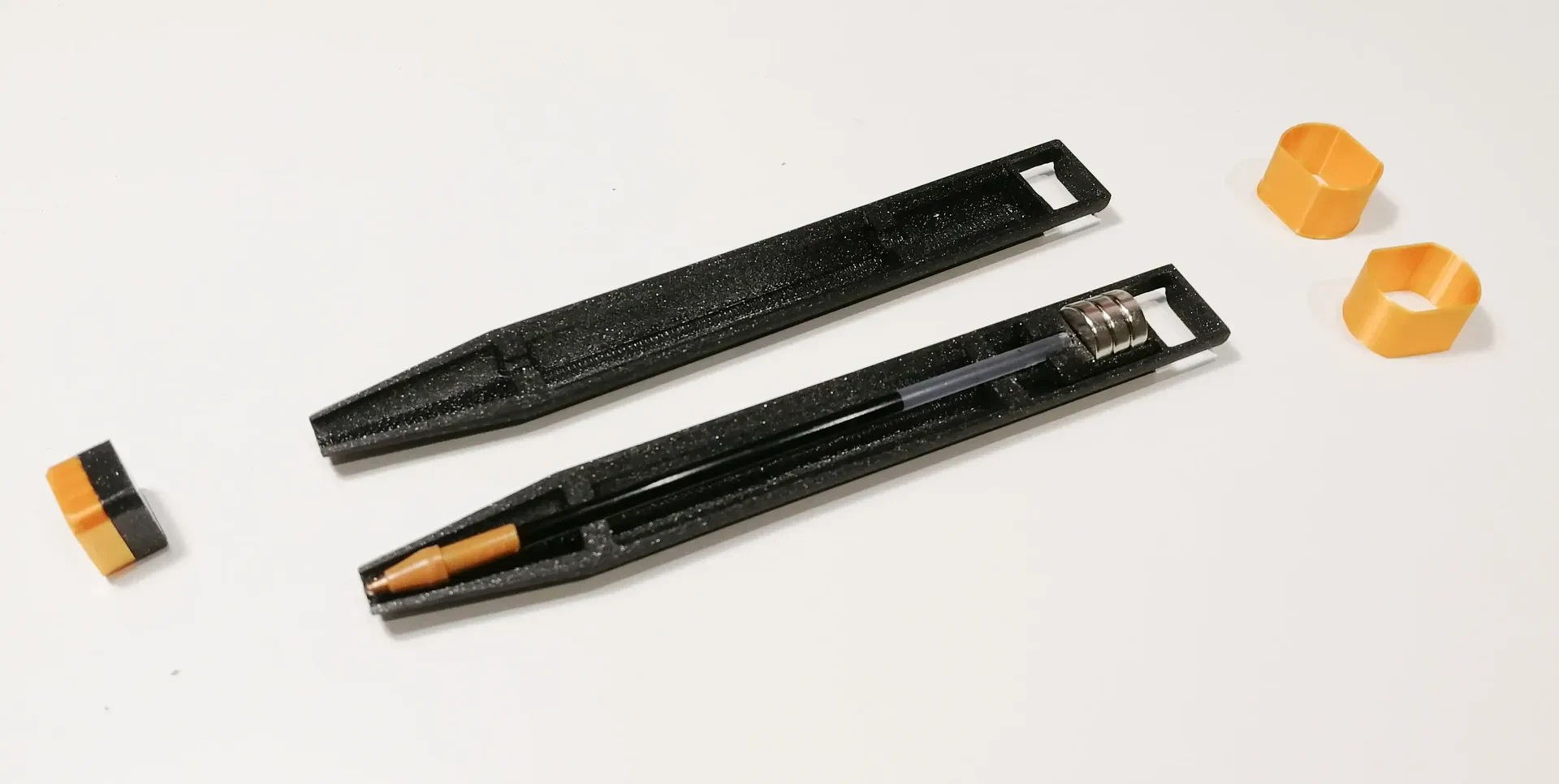

Обрежьте картридж Bic Crystal до 10 см и вставьте его в держатель вместе с тремя магнитами.
Закройте корпус ручки и скрепите ее фиксаторами. Здесь нет клея, поэтому картридж можно легко заменить, когда он израсходуется!
Поместите три оставшихся магнита во вставке и добавьте две точки клея, чтобы скрепить две части вместе.

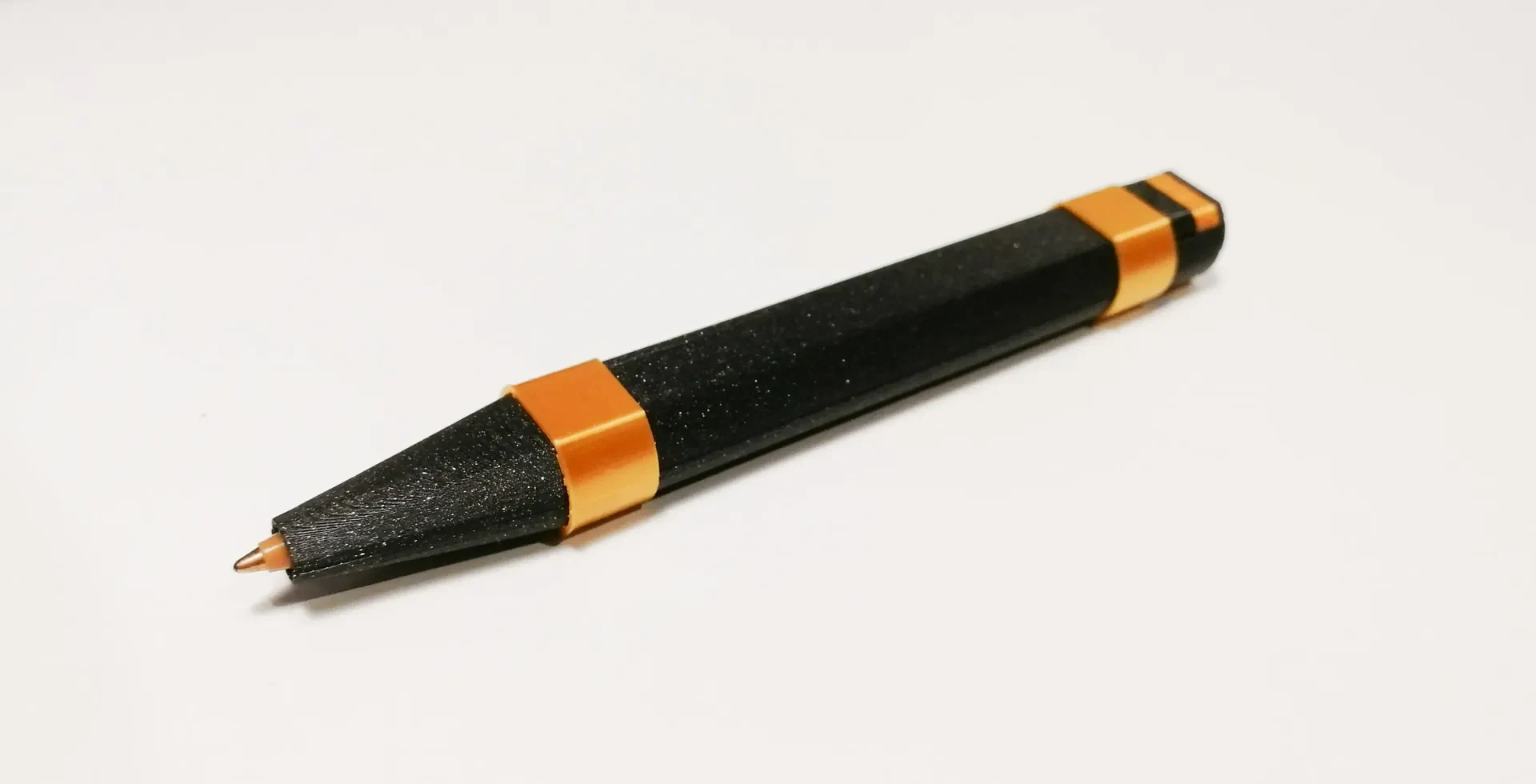

Вставьте вставку и наслаждайтесь магией!
