Простая персональная бирка с отпечатанной булавкой/магнит...
Действительно простые (минималистичный дизайн) модели персональных меток, поддерживающие многоцветные и отпечатанные объекты. На прикрепленных моделях можно отпечатать английскую булавку или магниты (требуются два небольших магнита).
Перед печатью необходимо проделать небольшую работу в PrusaSlicer:

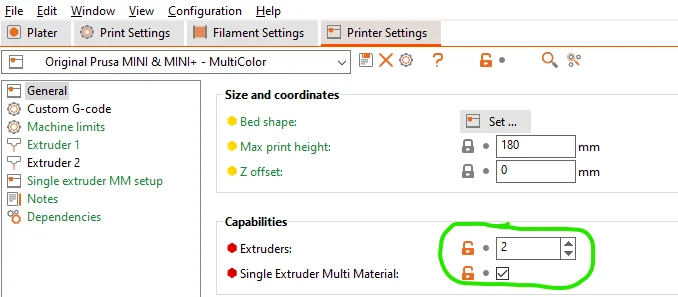

включить многоцветность на принтере с одним соплом (в моем случае Prusa Mini) — на странице настроек принтера в общем разделе задайте количество экструдеров. Введите число, соответствующее каждому цвету, который вы хотите использовать. Затем установите флажок «Один экструдер для нескольких материалов».

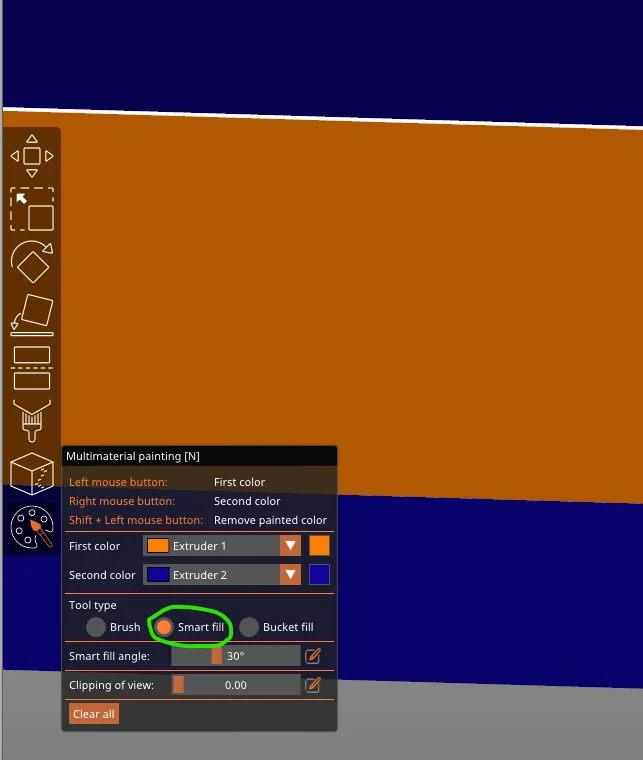

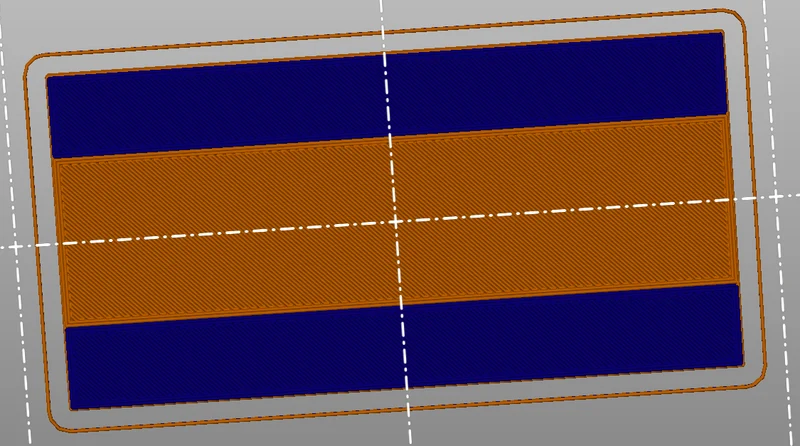

Инструмент рисования мультиматериалов появляется на панели инструментов окна Plater — используйте этот инструмент и выберите тип инструмента «Умная заливка». Теперь пришло время неглубоких линий на модели — эти линии не видны на печатном объекте, но видны срезу. Заполните места, которые нужно раскрасить, щелкнув правой кнопкой мыши.

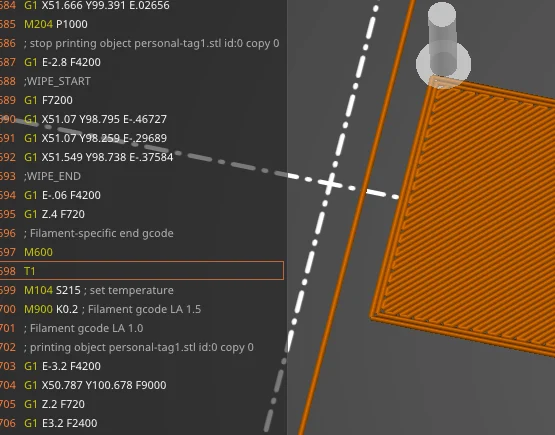

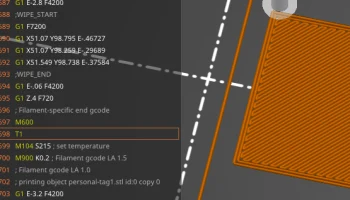

Нажмите «Разрезать сейчас», и слайсер подготовит G-код, включая команды «Изменение цвета (M600)». Вы можете проверить это в предварительном просмотре G-кода слайсера (выберите первый слой, затем переместите полосу прокрутки вниз, чтобы увидеть, как объект будет напечатан)

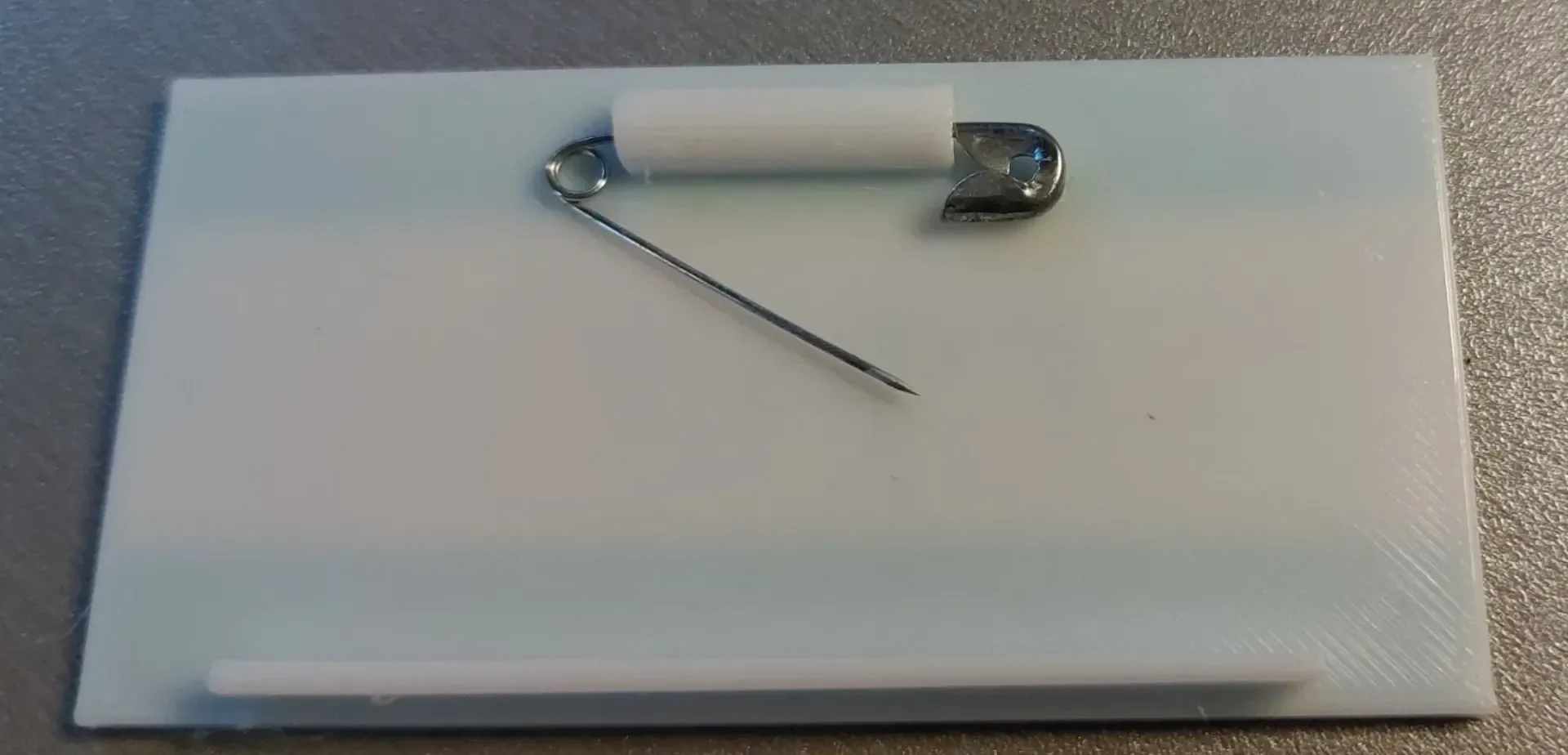

Чтобы напечатать объекты (в данном примере булавку), вам необходимо найти соответствующий слой, на котором объект можн�� будет поместить на печать. Во избежание контакта отпечатываемого объекта и сопла это должен быть самый верхний слой, где видно подготовленное отверстие. Затем щелкните правой кнопкой мыши на правой «полосе прокрутки» и выберите команду «Добавить печать с паузой (M601)». Вы можете назвать паузу в диалоговом окне.
(Когда вы будете печатать модель с отпечатанными магнитами, вам необходимо выбрать 2 слоя — магниты находятся на разной высоте и в конечном итоге не видны).

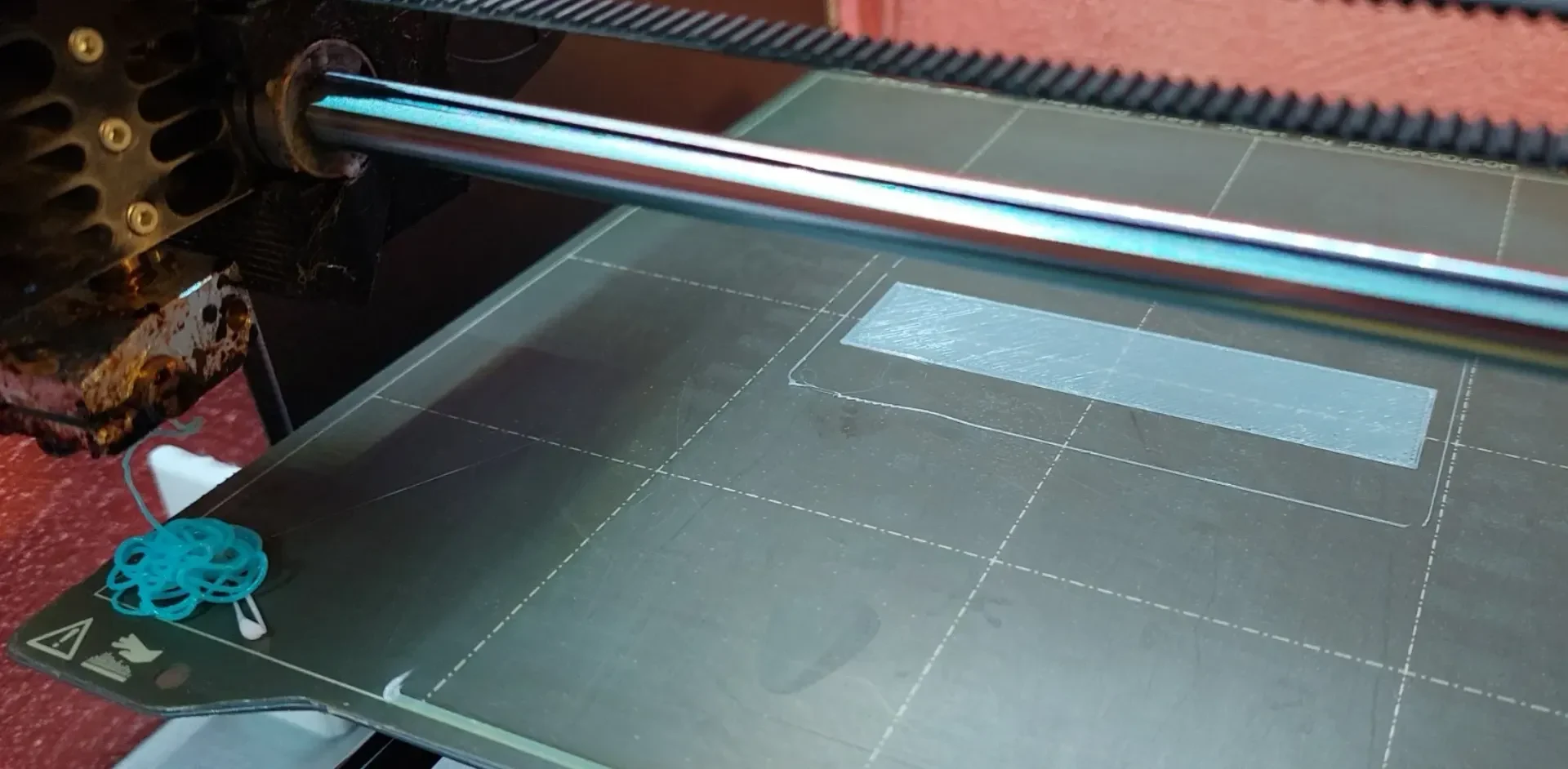

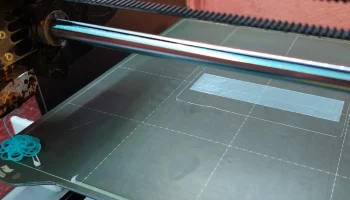

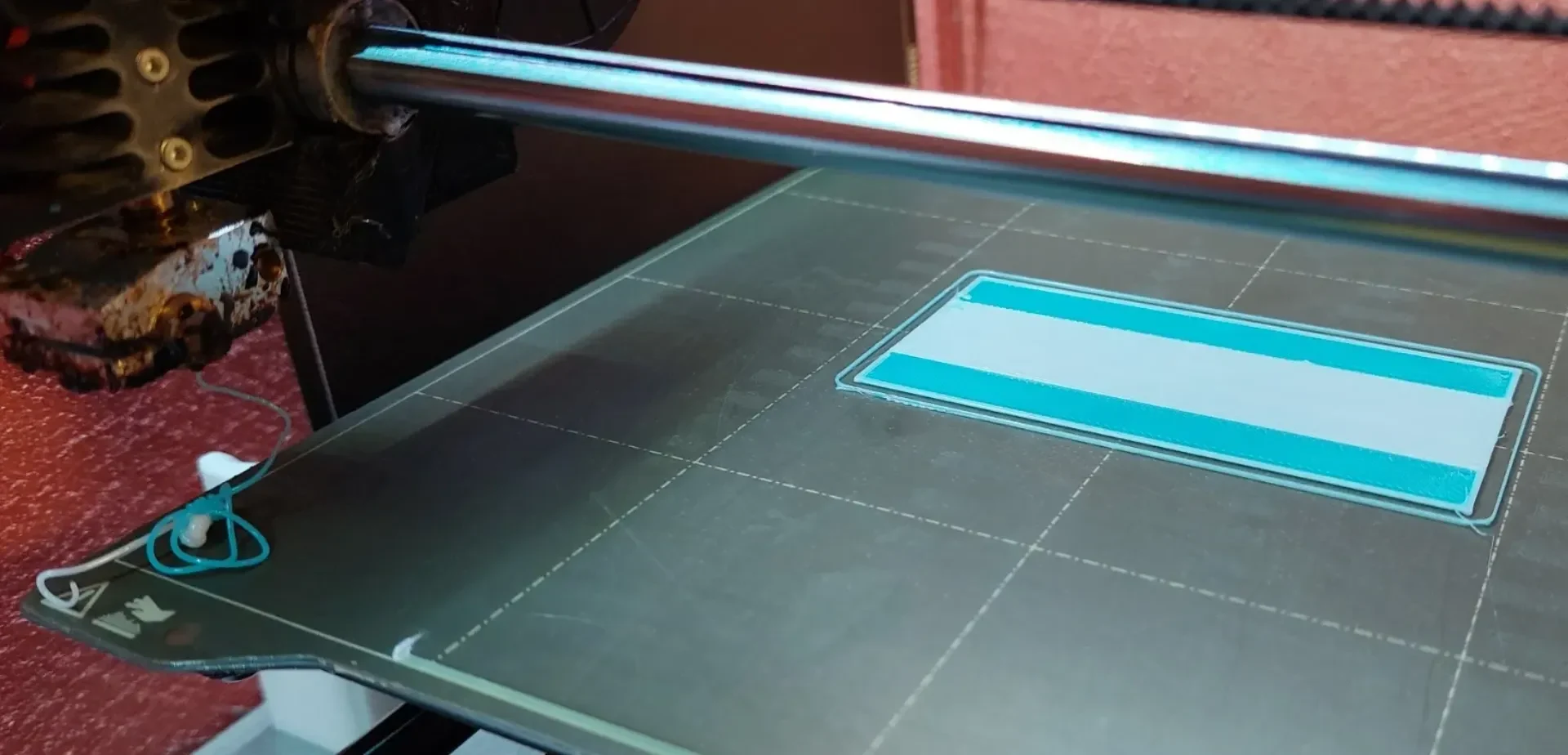

Теперь вы можете распечатать тег как обычно. Во время печати вам будет предложено заменить нить или вставить булавку в напечатанную модель.
На этом все, удачной печати :)
Чтобы изменить модель в соответствии с вашими требованиями, не стесняйтесь скопировать исходную модель, подготовленную в TinkerCad, здесь https://www.tinkercad.com/things/c5JPt34GXjx.
PS: Прежде чем писать название на бирке рекомендую перекрасить их прозрачным лаком. На отпечатанной поверхности присутствуют миниатюрные полосы, а написанный текст может размываться.
