магнитный зонд

Новые

Источник:

www.printables.com

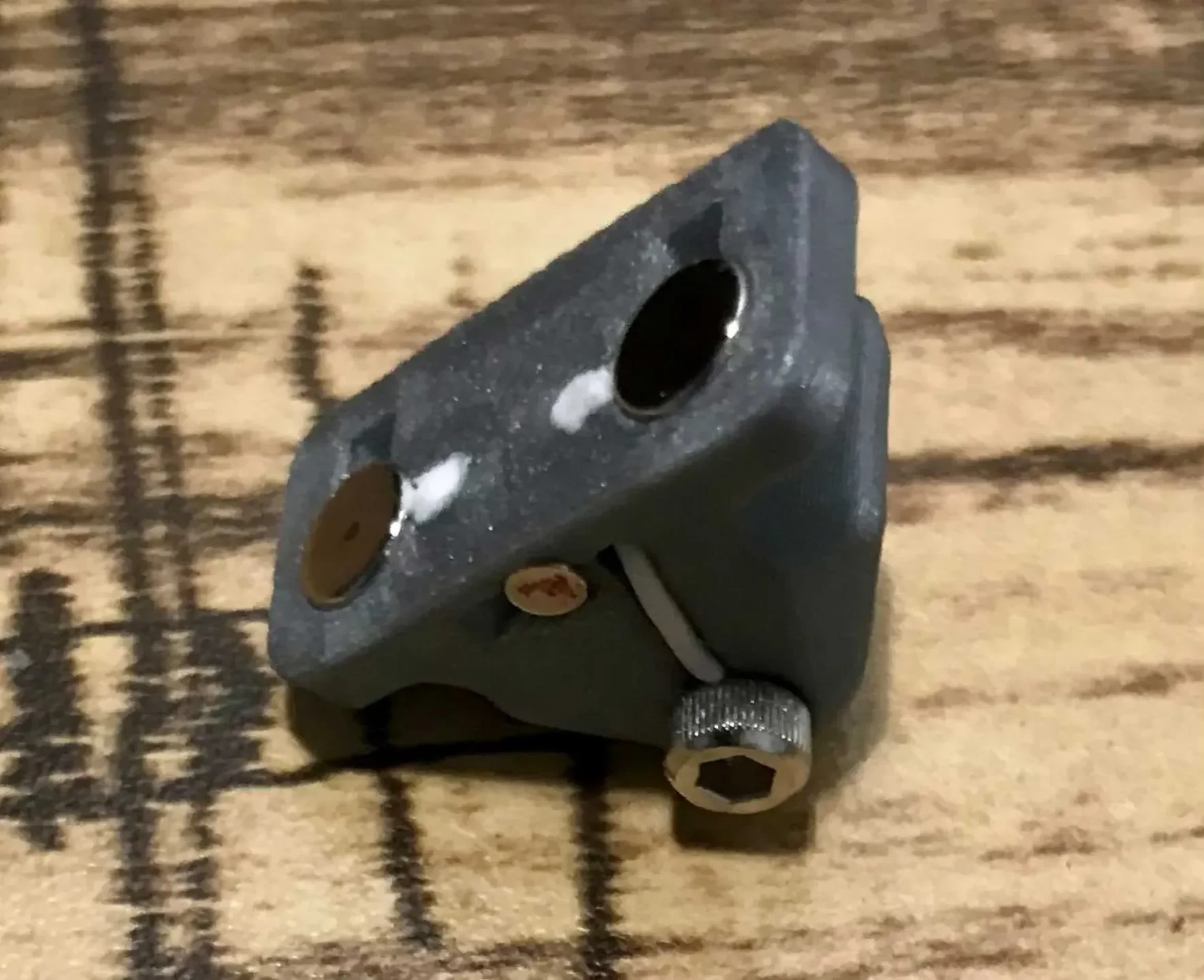

Это полная переработка Unklicky, поскольку микропереключатель больше не используется.

Это компактная конструкция, состоящая всего из двух наборов магнитов, обеспечивающая достаточную устойчивость.

Для работы требуется большее усилие, поэтому можно напрямую коснуться z-концевого упора штифтом щупа.

К сожалению, детали Klicky не совместимы с этой моделью.

Спецификация:

4x6x2,6 мм круглый магнит
1х6х2,5(~3)мм, отверстие 3мм, круглый магнит
1x круглый магнит 3x2 мм

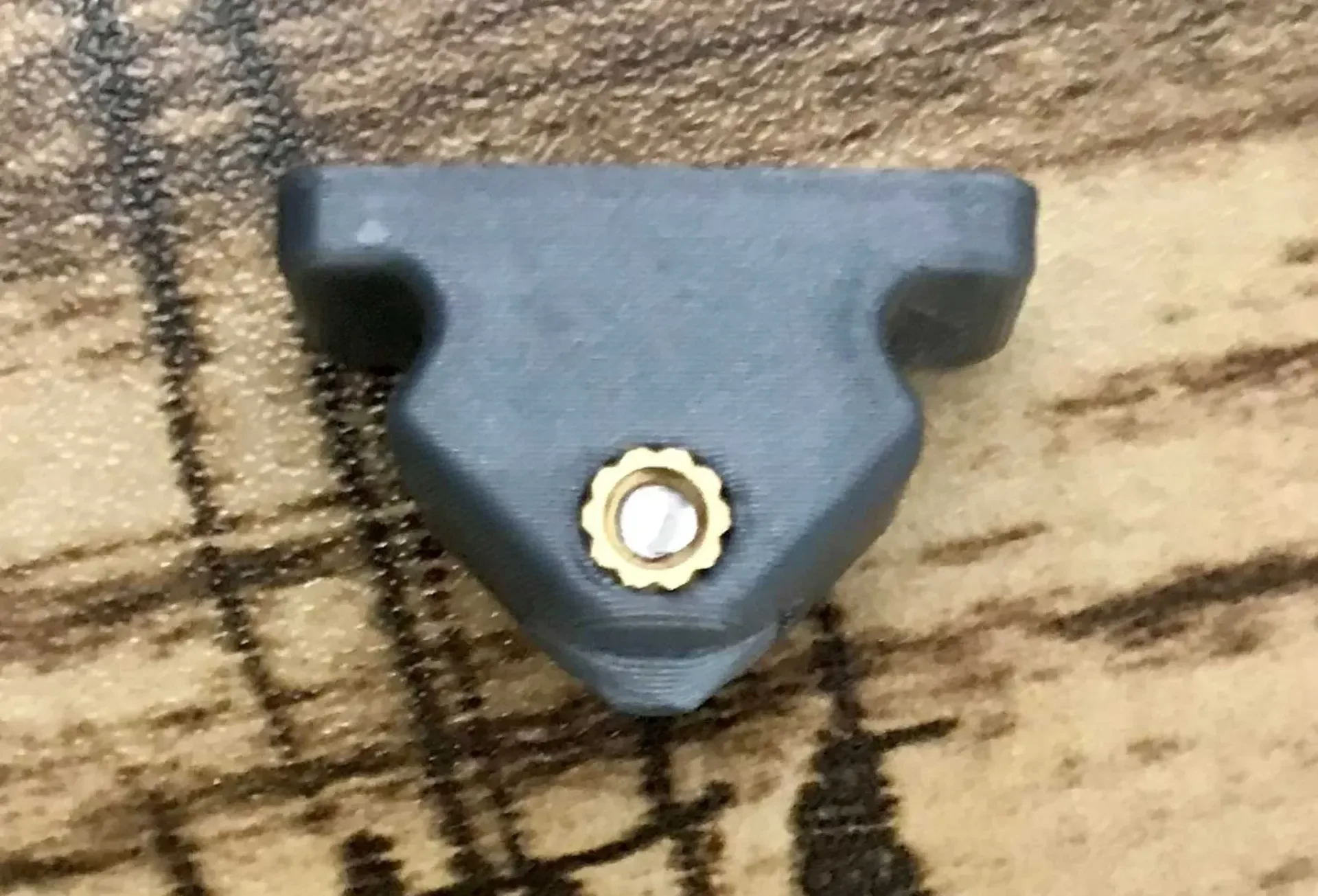

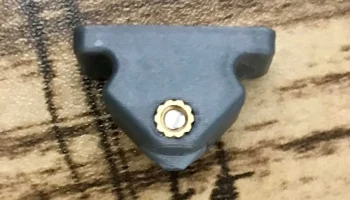

1x M3x12 SHCS (требуется винт из углеродистой стали с сильным магнитным полем, предпочтителен винт с частичной резьбой)
1x термофиксирующая вставка M3x5x4 мм

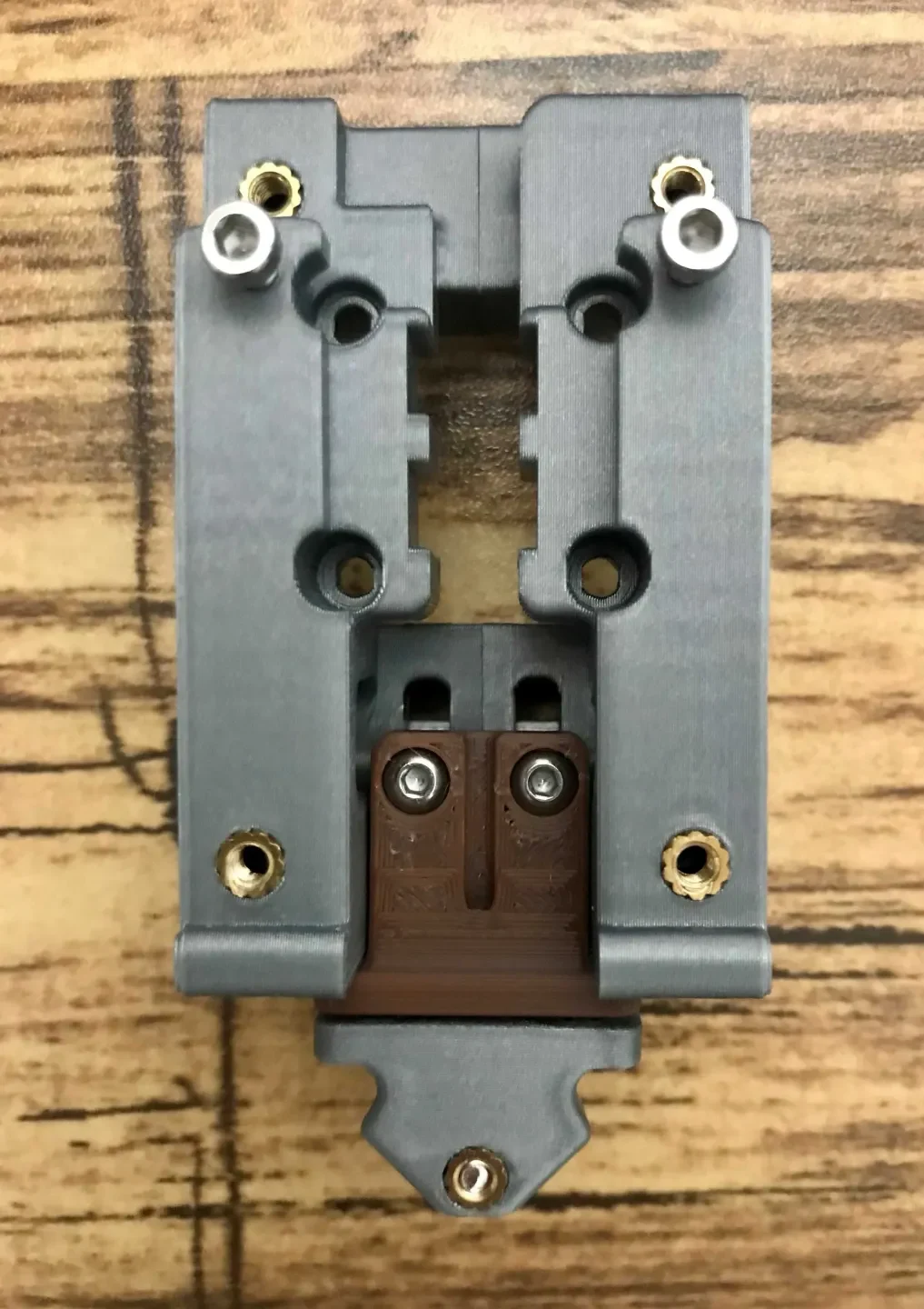

2x M3x16 SHCS (для крепления головки инструмента Stealthburner)

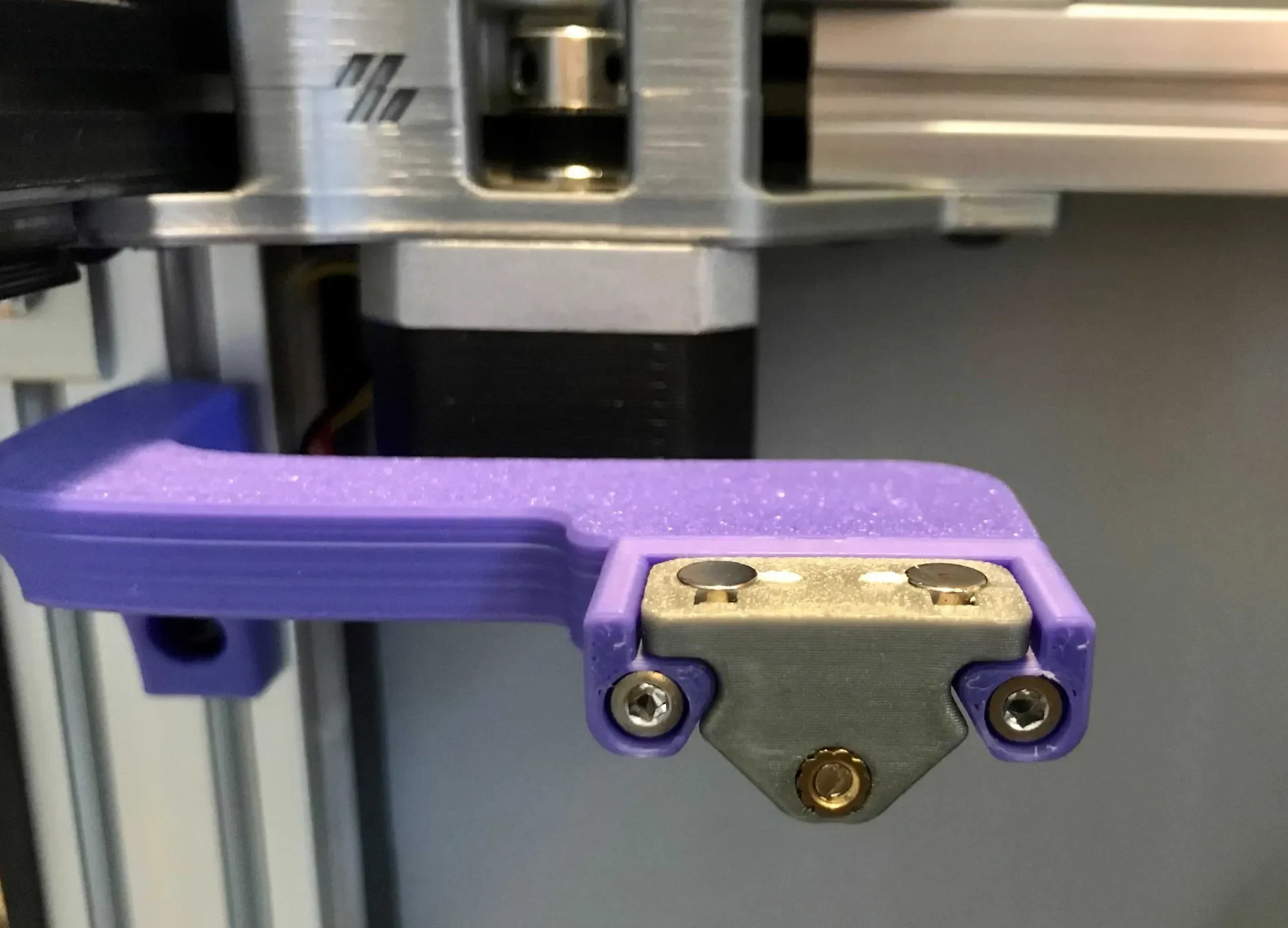

1x круглый магнит 6x3 мм (для боковой док-станции)
2x M3x16 SHCS (для боковой док-станции)
2 термовставки M3x5x4 мм (для боковой док-станции)
1x M5x10 BHCS (для бокового крепления к док-станции)
1x M5x30 BHCS (для бокового крепления к док-станции)

Установка:

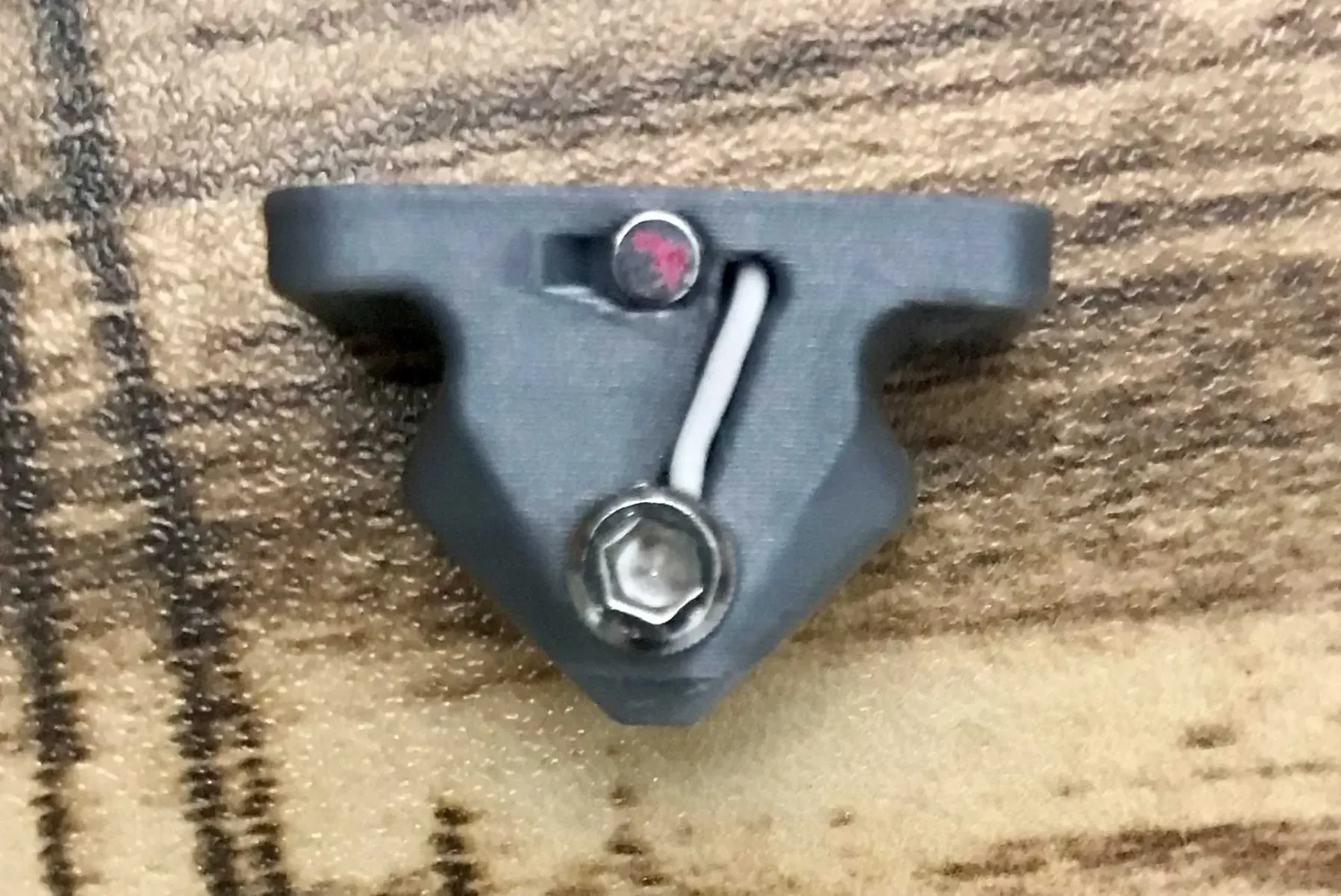

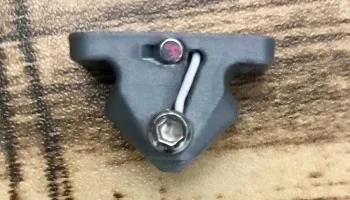

Обратите внимание, что вам нужно будет отшлифовать штифт, чтобы поверхность стала гладкой.

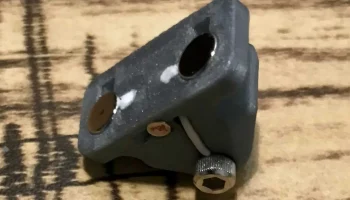

Убедитесь, что эти два магнита от��алкивают друг друга.

Значения смещения для Stealthburner:

(пожалуйста, проверьте эти значения перед печатью, в вашем случае могут потребоваться изменения)

x_offset: 27

y_offset: 0

z_offset: 11,2

switch_offset: 0,02 (для автоматического расчета смещения по оси Z)

Ресурсы:

Неклики: https://github.com/majarspeed/Unklicky

Клики: https://github.com/jlas1/Klicky-Probe
