Защитный портсигар с печатным магнитом, металлическим маг...

Это футляр с дверцей, вмещающий 3 сигареты и защищающий их от повреждений. Существует четыре различных детали, печатаемых на месте, и все они могут быть напечатаны одновременно без необходимости использования опор. Четыре детали, напечатанные на месте, включают в себя шарнирный штифт, магнит, акриловое окно и магнитный материал. Это неодимовый магнит размером 3х6,3 мм. Я просто использовал случайный кусок металла в качестве магнитного материала сзади.

Распечатать инструкции

НЕОБХОДИМЫЕ МАТЕРИАЛЫ

-Я использовал EcoTough PLA.
— Кусок акрила размером 67,5 x 34 x 1/16 дюйма.
-Неодимовый магнит 6,3 x 3,0 мм
— Кусок магнитного материала размером 0,5 х ~ 20 х 8,3 мм.

ИНСТРУКЦИИ

Если вы хотите распечатать это за один раз, вам нужно сначала последовательно распечатать шарнирный штифт, приостановить печать, когда она будет завершена, и удалить его с печатной платформы, прежде чем возобновить печать. Печать можно приостановить, вставив M0 (M601 для Prusa) в строку файла gcode.

В слайсере не требуется устанавливать никаких специальных настроек, и он спроектирован так, чтобы не использовать опоры.

ДОБАВЛЕНИЕ ЧАСТЕЙ В ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ СЛАЙСЕРА

Вам нужно сначала добавить заднюю часть к срезу, а затем добавить часть двери, добавив ее как дополнительную часть к задней части, а не как отдельную часть. Добавьте булавку как совершенно отдельную деталь.

РАСпечатка и установка шарнирного штифта

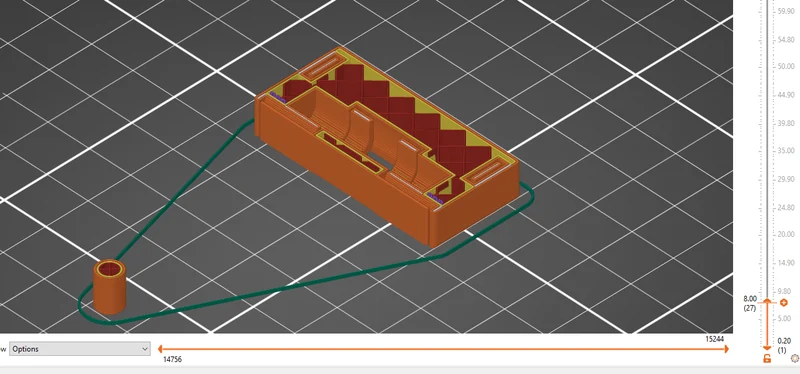

При печати с высотой слоя 0,3 мм (с первым слоем 0,2 мм) необходимо вставить M0 (M601 для Prusa) в конце 104-го слоя (Z31,10 мм), чтобы извлечь штифт из печатной платформы. В конце 27-го слоя (Z8,00 мм) в программе должен быть Z30 (чтобы поднять ось Z и освободить место для вставки штифта), M0 (M601 для Prusa), чтобы вставить штифт в тела других объектов.

Булавку нужно отпечатать на ее конце так, чтобы она представляла собой гладкий цилиндр. Вы можете увидеть это на скриншоте моего слайсера. Напечатайте булавку со 100% заполнением, чтобы увеличить прочность. Заполнение не имеет особого значения для остальной части модели.

ВСТАВКА АКРИЛОВОГО МАТЕРИАЛА

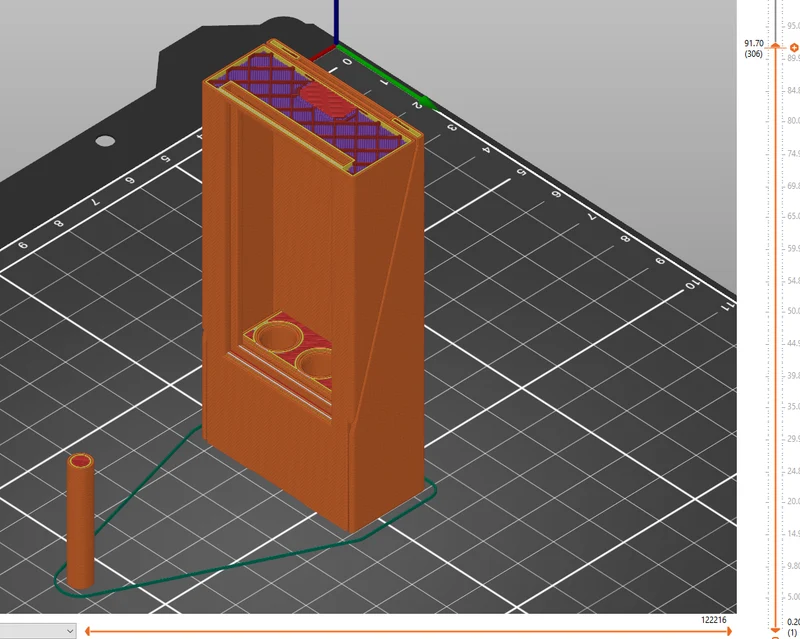

Акриловое окно — следующая деталь, которую необходимо вставить. В конце слоя 306 (Z91,70 мм) необходимо вставить Z180, M0 (M601 для Prusa). Будьте осторожны, чтобы не погнуть мост спереди при установке окна.

ВСТАВКА МАГНИТА

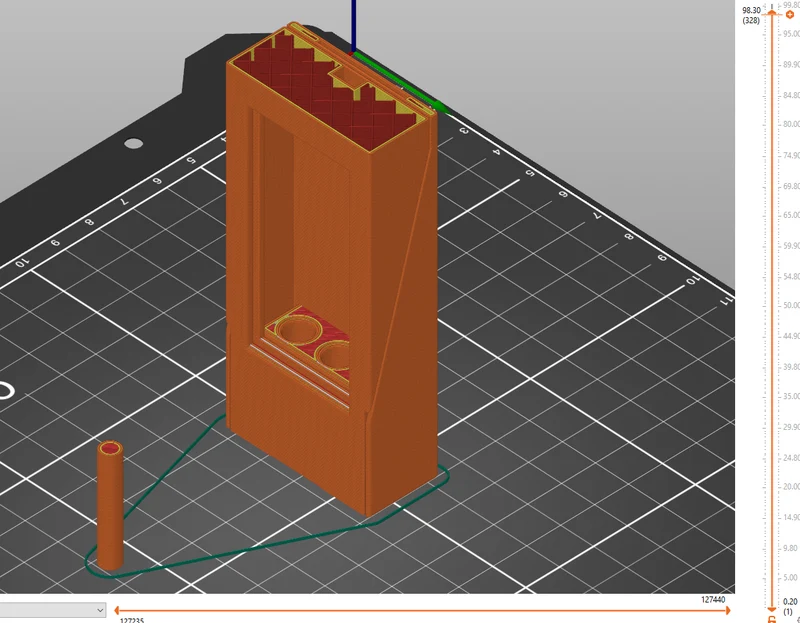

Приостановите печать в конце слоя 328 (Z98.30) с помощью Z120, M0 (M601 для Prusa), чтобы вставить магнит. Магнит может выскочить из отверстия, когда головка принтера перемещается над ним, если ваша печатающая головка имеет магнитные детали. Следите за этим.

ВСТАВКА МАГНИТНОГО МАТЕРИАЛА

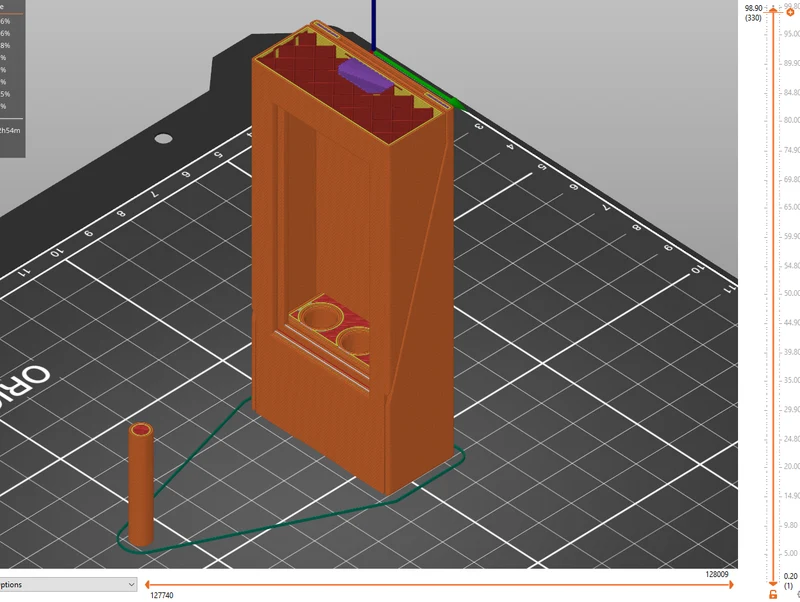

Последнюю паузу необходимо сделать на слое 330 (Z98,9 мм) с Z130, M0 (M601 для Prusa), чтобы поднять головку до уровня, на который можно вставить материал.

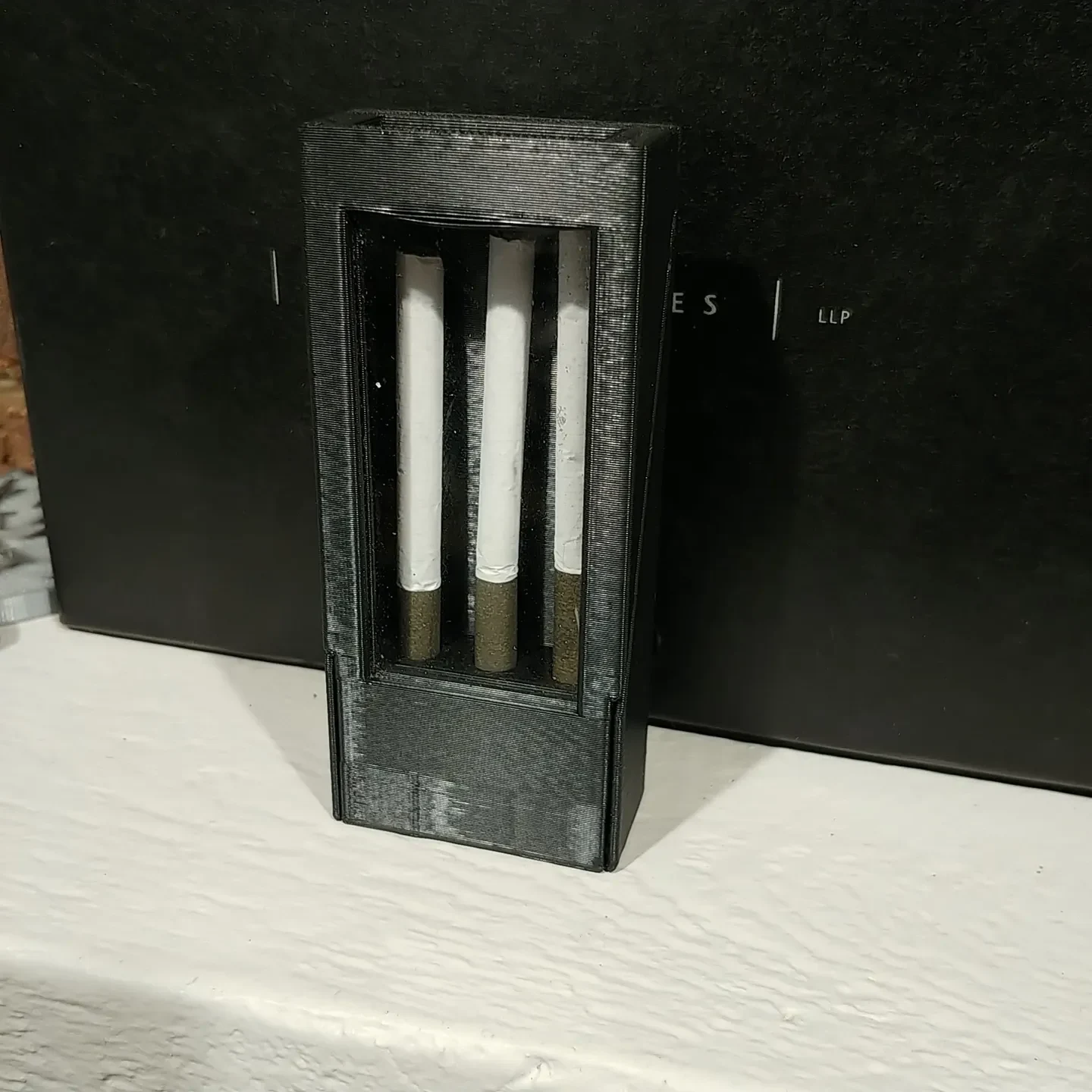

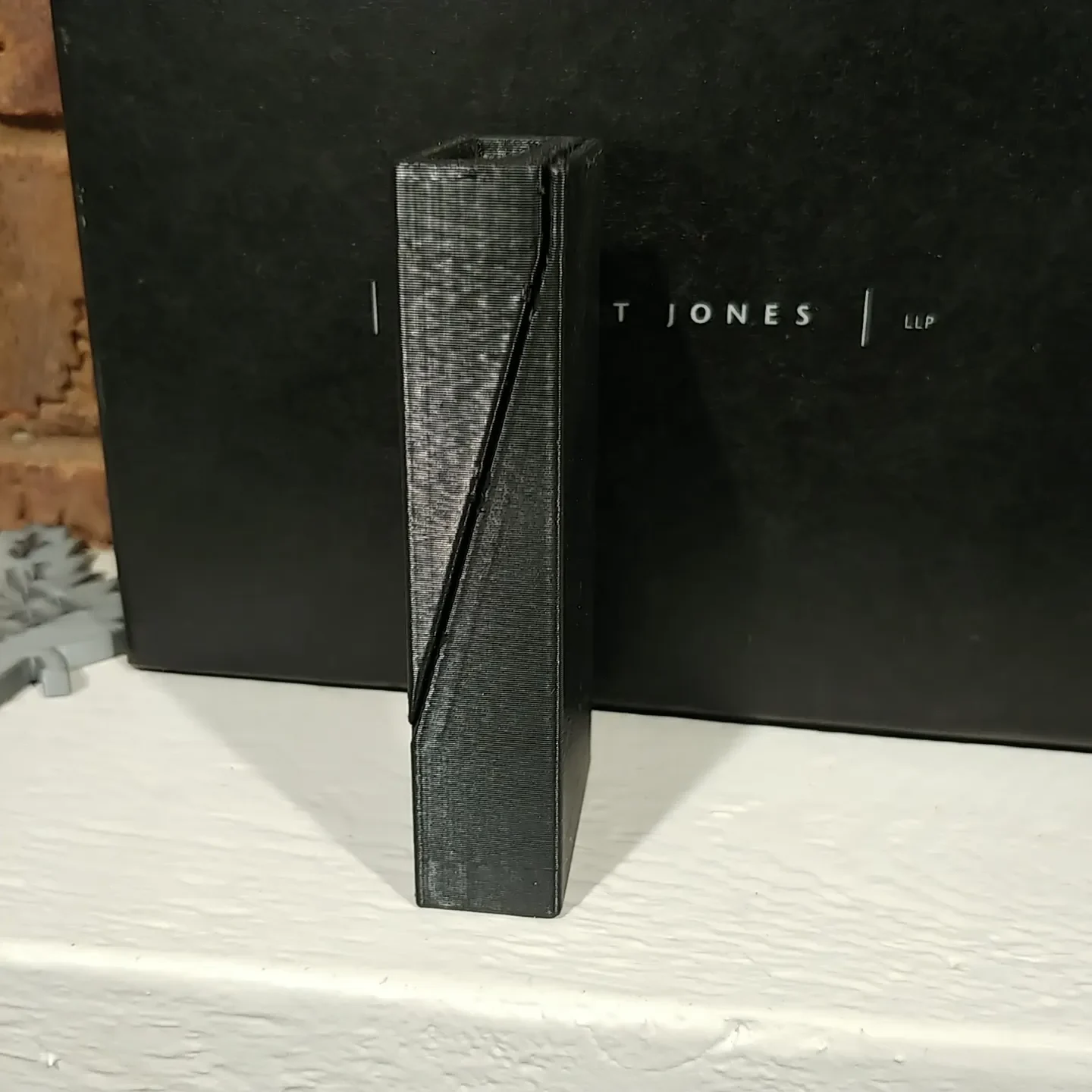

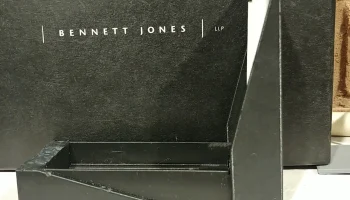

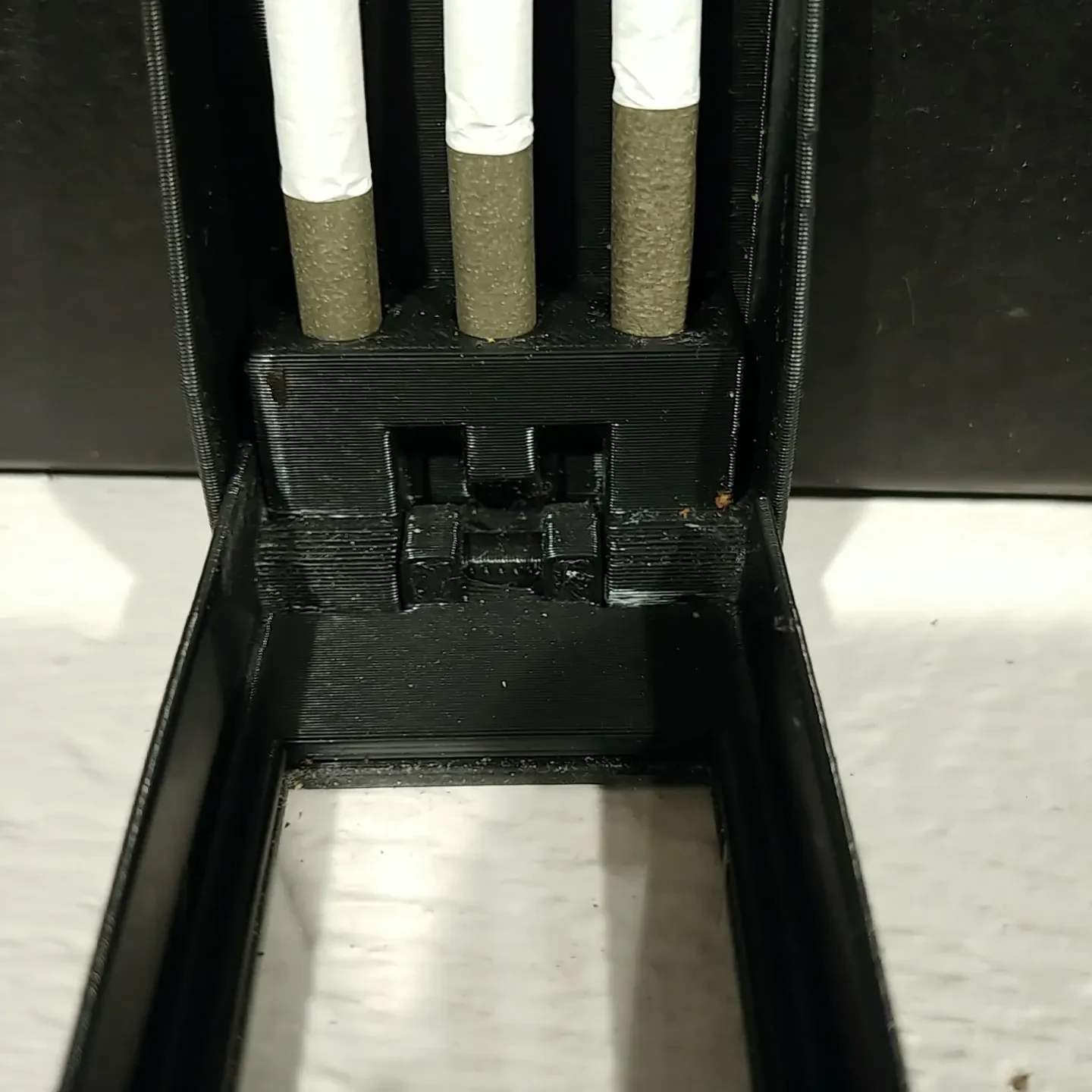

КОНЕЧНЫЙ ПРОДУКТ

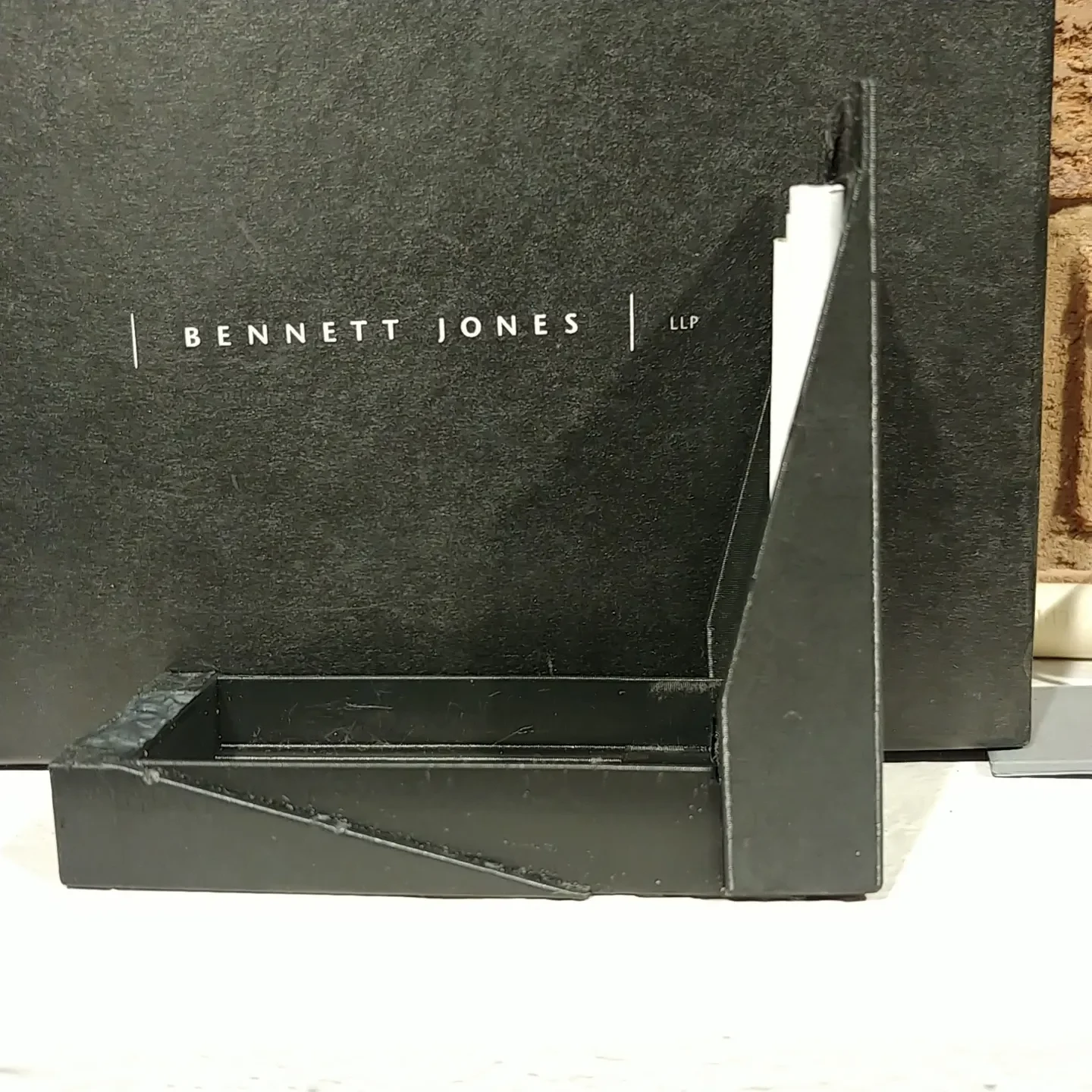

«Дверная» и «задняя» части немного слиплись в процессе печати вверху. Причина, по которой это произошло, заключалась в том, что я оставил зазор между двумя частями всего 0,2 мм. Мне удалось его разобрать, и в итоге он идеально подошел. Я увеличил зазор до 0,3 мм, чтобы избежать заедания.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

У меня есть видео процесса печати, которое я сделал из анимации в Solidworks, но, к сожалению, я не могу загрузить сюда формат видеофайла.

У меня есть версия с 4 мундштуками, которую я еще не успел распечатать.

Работаем над версией, в которой будут использоваться более толстые слои.

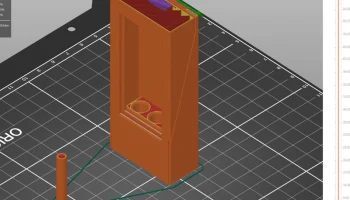

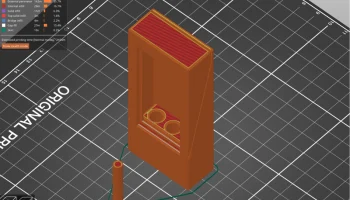

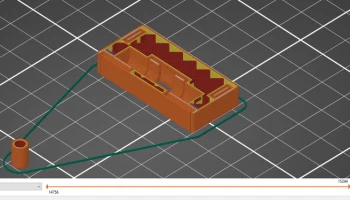

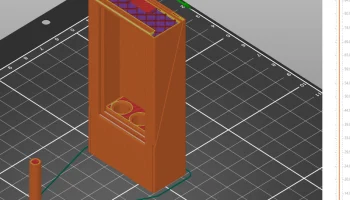

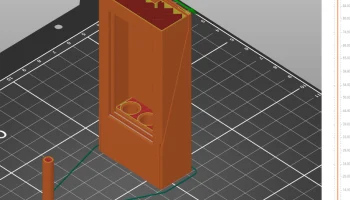

Я загрузил изображения точек паузы в программу слайсера.
